Vergelijking van stapel- en wikkelprocessen bij de assemblage van batterijcellen

Door het TOB Technisch Team

Wanneer een ontwerp van een batterijcel de fase van elektrodeassemblage bereikt, bepaalt één beslissing bijna alles wat daarna volgt: interne weerstand, energiedichtheid, thermisch gedrag, levensduur van de cyclus en de uitrustingsindeling van de volledige assemblagelijn. Die beslissing is de keuze tussen stapelen en wikkelen. Het is geen technische voetnoot. Het is de splitsing op de weg. En met de opkomst van prismatische cellen met groot formaat, solid-state-architecturen en ultradunne pouch-ontwerpen is de vraag stapelen versus wikkelen belangrijker — en minder vanzelfsprekend — geworden dan tien jaar geleden. Leveranciers van apparatuur die zowel wikkel- als stapelsystemen ontwerpen en produceren, komen deze beslissing tegen als kernpunt van vrijwel elk klantproject — van R&D-laboratoria tot gigawattuurfabrieken.

Deel A: Hoe de twee processen werken

Wikkelen en stapelen hebben hetzelfde doel — positieve elektroden, separatoren en negatieve elektroden combineren tot een celstructuur — maar bereiken dit via fundamenteel verschillende fysieke mechanismen.

Wikkelen is een continu proces. Elektrode- en separatorbanen worden gelijktijdig in een wikkelmachine gevoerd en rond een roterende doorn gewikkeld om een cilindrische of afgeplatte ovale jelly roll te vormen. Belangrijke regelparameters zijn spanningsregeling van elke baan, uitlijningsnauwkeurigheid tussen lagen en wikkelsnelheid. Het proces is geometrisch natuurlijk voor cilindrische cellen — de ronde jelly roll past perfect in een ronde behuizing. Voor prismatische cellen wordt de jelly roll platgedrukt vóór plaatsing. Zie wikkelen als het nemen van een lijn en deze oprollen tot een volume.

Stapelen is een discreet proces. Vooraf gesneden positieve elektrodevellen, separatorlagen en negatieve elektrodevellen worden afwisselend geplaatst — meestal in een Z-vouwpatroon waarbij één doorlopende separator zigzagt tussen de elektrodevellen, of via meerlaagse pick-and-place waarbij robotarmen meerdere vellen tegelijkertijd positioneren. Belangrijke regelparameters zijn de positioneringsnauwkeurigheid van de vellen, de spanning van de separator tijdens het vouwen en de stapelsnelheid. Stapelen is geometrisch natuurlijk voor pouchcellen en prismatische cellen met groot formaat — de vlakke lagen vormen een rechthoekig blok zonder bochten. Zie stapelen als het nemen van afzonderlijke vlakken en deze laag voor laag opbouwen tot een volume.

Onder deze procesverschillen ligt één fysiek onderscheid dat de meeste prestatieverschillen tussen de twee methoden veroorzaakt. In een gewikkelde jelly roll buigen de elektrode- en separatorlagen rond de doorn — waardoor op elk buigpunt door kromming veroorzaakte mechanische spanning ontstaat. In een gestapelde structuur ligt elke laag vlak — spanning wordt gelijkmatig verdeeld over het volledige vlak. Dit onderscheid — krommingsspanning versus vlakspanning — is de oorzaak van de vijf prestatieverschillen die volgen.

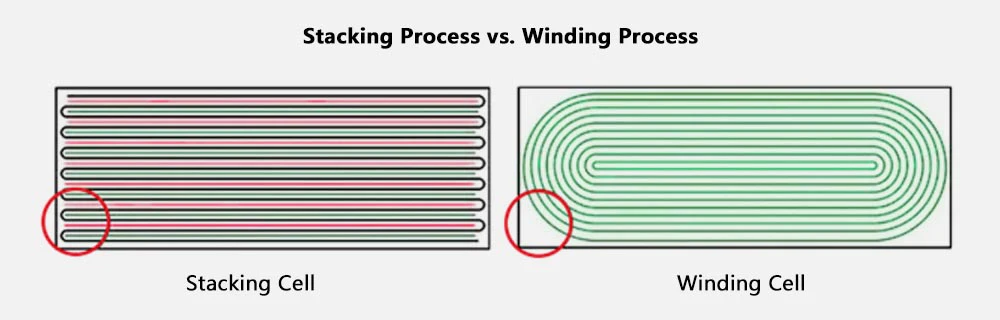

Wikkelproces versus stapelproces

Deel B: Vijf dimensies van prestatievergelijking

Interne weerstand en vermogenscapaciteit

De krommingsspanning in een gewikkelde jelly roll is niet uniform. In de binnenste lagen — die het dichtst bij de doorn liggen — is de buigradius het kleinst, waardoor de hoogste drukspanning op de binnenste elektrode ontstaat. Dit vertaalt zich in een hogere lokale contactweerstand op het grensvlak tussen elektrode en separator. Bij ontlading met hoge snelheid concentreert de stroom zich in gebieden met lagere weerstand, waardoor lokale hotspots ontstaan bij de buigzones. Een gestapelde cel vermijdt dit. Elektrodevellen liggen vlak. De stroom wordt gelijkmatig verdeeld. Het resultaat is een lagere totale interne weerstand en betere prestaties bij hoge snelheid. TOB NEW ENERGY, dat zowel wikkel- als stapelmachines produceert, ziet dit direct terug in klantgegevens — dezelfde chemie, dezelfde coatinglijn, maar meetbaar verschillende celimpedantie afhankelijk van de assemblagemethode. In tabless grote cilindrische ontwerpen zoals de 4680 is het stroomverzamelpad opnieuw ontworpen om de weerstandsboete van wikkelen te verminderen — maar mechanische spanning bij de bochtenblijft bestaan.

Energiedichtheid en ruimtebenutting

Een cilindrische gewikkelde cel verspilt ruimte — de ronde jelly roll laat ongevulde hoeken achter in de cilindrische behuizing. Een afgeplatte gewikkelde jelly roll in een prismatische behuizing verbetert dit, maar heeft nog steeds gebogen uiteinden. Een gestapelde cel vult een rechthoekige ruimte efficiënt. Voor dezelfde buitenafmetingen levert een gestapelde prismatische cel doorgaans 3 tot 8 procent hogere volumetrische energiedichtheid dan een gewikkelde prismatische cel. In toepassingen waar elke kubieke centimeter telt — premium elektrische voertuigen, ultradunne consumentenelektronica — is dit verschil doorslaggevend. Voor prismatische cellen waarin beide technologieën beschikbaar zijn, is het voordeel van stapelen op het gebied van energiedichtheid een belangrijke factor die de keuze van klanten stimuleert.

Thermisch gedrag en veiligheid

In een gewikkelde cel genereren de buigzones met hun hogere lokale weerstand evenredig meer warmte onder belasting. Een lokale hotspot kan lokale nevenreacties veroorzaken — ontleding van elektrolyt, afbraak van de SEI-film — waardoor de temperatuur verder stijgt. In een gestapelde cel zorgt het vlakke elektrode-interface voor een gelijkmatigere stroomdichtheid en daardoor voor een gelijkmatigere warmteontwikkeling. De separatorlagen tussen elk elektrodepaar werken ook als thermische barrières — warmte die van de ene laag naar de volgende gaat, moet een separator passeren, waardoor de verspreiding wordt vertraagd. Voor energieopslag met grote capaciteit en veiligheidskritische autobatterijcellen heeft dit voordeel van thermische uniformiteit de verschuiving van de industrie naar stapelen voor premiumtoepassingen gestimuleerd.

Cyclische levensduur

Elke laad-ontlaadcyclus zorgt ervoor dat elektrodematerialen uitzetten en krimpen. Grafietanodes zwellen ongeveer 10 procent. Siliciumhoudende anodes kunnen met meer dan 300 procent uitzetten. In een gewikkelde structuur concentreert deze cyclische spanning zich bij de bochten — herhaaldelijk uitzetten en krimpen verslechtert het grensvlak tussen elektrode en koper. In een gestapelde structuur ervaren de vlakke lagen minder beperkte uitzetting en is de mechanische spanning op één punt lager. Voor chemieën met materialen met grote volumeveranderingen — vooral silicium-koolstof-composietanodes — kan het voordeel van stapelen voor de levensduur aanzienlijk zijn. Bij cyclus 2000 wordt dit de dominante factor. Ervaren toepassingsteams adviseren klanten regelmatig richting stapelen wanneer siliciumhoudende materialen in de routekaart staan — niet omdat stapelen universeel beter is, maar omdat het degradatiemechanisme van de levensduur in gewikkelde cellen goed wordt begrepen en moeilijk technisch te omzeilen is.

Productieopbrengst

Wikkelen en stapelen hebben verschillende opbrengstprofielen die de procesfysica weerspiegelen. Bij wikkelen loopt een doorlopende elektrodebaan — vaak 60 meter of langer — door de machine. Een spanningsschommeling, verkeerde uitlijning of stofdeeltje ergens over die lengte kan het volledige baansegment onbruikbaar maken. Bij 20 tot 30 stuks per minuut compenseert de economie van hoge doorvoer dit risico gedeeltelijk. Bij stapelen worden elektrodevellen vooraf gesneden — een defect vel wordt weggegooid voordat het de stapel binnengaat. Eén verloren vel, niet één rol. Maar stapelen heeft zijn eigen opbrengstuitdaging: bij hoge snelheid moet het robotische pick-and-place-mechanisme dunne, flexibele elektrodevellen betrouwbaar kunnen hanteren. Hogesnelheidsstapelen boven 200 ppm vereist extreme mechanische precisie.

Voor gestandaardiseerde productie in hoge volumes geeft de volwassen doorvoer van wikkelen het een voordeel in opbrengstkosten. Voor cellen met groot formaat en hoge waarde, waarbij één afkeurincident veel duurder is, biedt de foutisolatie van stapelen een kwaliteitsvoordeel. Een leverancier met ervaring in beide technologieën kan klanten helpen deze afwegingen te beoordelen op basis van hun specifieke productie-economie, in plaats van universeel één technologie aan te bevelen.

Deel C: Welk batterijtype gebruikt welk proces

Cilindrische cellen — het natuurlijke domein van wikkelen.Cilindrische cellen — de 18650, 21700 en 4680 — worden overwegend gewikkeld. De geometrie bepaalt dit vanzelf: een ronde jelly roll in een rond blik. De cilindrische wikkelsystemen van TOB, waarin de spannings- en uitlijningstechnologieën van patent CN202122173244 zijn verwerkt, bedienen deze formaten op productieschaal. Wikkelen zal in de nabije toekomst de productie van cilindrische cellen domineren.

Pouchcellen — de natuurlijke toepassing voor stapelen.De flexibele aluminium-laminaat pouchbehuizing vertrouwt op de interne celstructuur voor mechanische integriteit. Een gewikkelde jelly roll die in een pouch wordt geplaatst, creëert tijdens laad- en ontlaadcycli ongelijke uitzettingskrachten — de gebogen uiteinden drukken asymmetrisch naar buiten en belasten de pouchafdichting. Een gestapelde structuur oefent een gelijkmatige vlakke druk uit. Voor alle behalve de goedkoopste pouchcellen is stapelen de standaardkeuze.

Prismatische cellen — het strijdtoneel.Hier wordt de keuze tussen stapelen en wikkelen het meest intensief betwist. Gewikkelde prismatische cellen profiteren van volwassen wikkelapparatuur met hoge doorvoersnelheid en lagere kapitaalkosten — waardoor ze aantrekkelijk zijn voor kostgedreven LFP-energieopslag. Gestapelde prismatische cellen bieden een hogere energiedichtheid, lagere interne weerstand en een langere levensduur — waardoor ze de voorkeursroute zijn voor hoogwaardige EV-accu's. Het aandeel van stapelen in prismatische cellen stijgt, gedreven door de druk van autofabrikanten op energiedichtheid en snellaadprestaties. Apparatuuraanbieders die beide technologieën leveren, zijn in staat te beoordelen welke route past bij een specifieke toepassing — omdat het antwoord nooit universeel is.

Solid-statecellen — stapelen is de enige haalbare route.Vaste elektrolyten — of het nu gaat om oxidekeramiek, sulfideglas of polymeerfilms — kunnen niet rond een wikkelmandrel worden gebogen. Ze breken of verliezen interfacieel contact. Stapelen is de assemblagebasis voor elke solid-state batterijarchitectuur. Naarmate solid-state-technologie richting industrialisatie beweegt, zullen leveranciers van apparatuur met expertise in stapelen — waaronder TOB NEW ENERGY, waarvan de stapel- en wikkelsystemen voortkomen uit interne R&D — een groeiende vraag zien naar nauwkeurig stapelen dat broze elektrolytlagen kan verwerken.

Deel D: Apparatuur, economie en de waarde van duale technologiemogelijkheden

Wikkelmachines en stapelmachines zijn verschillende technische systemen met verschillende kostenprofielen.

Een accuwikkelmachine is geoptimaliseerd voor snelheid. Spanningscontrolesystemen handhaven een nauwkeurige webspanning bij meer dan 25 stuks per minuut. Uitlijningssystemen houden de randen van elektroden en separatoren binnen ±0,2 tot 0,5 millimeter terwijl het web continu beweegt. De technische uitdaging is het behouden van precisie bij hoge snelheid — twee variabelen die elkaar van nature tegenwerken. Wikkelmachines voor gestandaardiseerde cilindrische formaten profiteren van tientallen jaren verfijning en bieden de meest kosteneffectieve assemblageapparatuur per eenheid doorvoer.

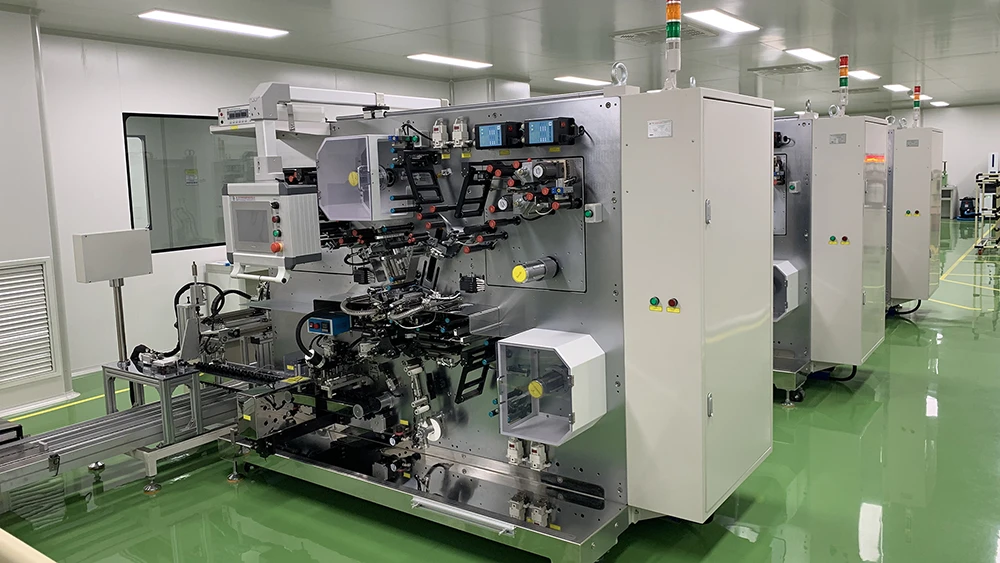

Geautomatiseerde cilindrische celwikkelmachine voor het verwerken van dunne accuscheiders op een complete productielijn van TOB New Energy

Accu-stapel machines

zijn geoptimaliseerd voor precisie op het niveau van individuele vellen. Positioneringsnauwkeurigheid en betrouwbaarheid van pick-and-place bepalen de stapelkwaliteit. Bij hoge snelheid — boven 200 ppm — is het behouden van plaatsingsprecisie terwijl dunne, flexibele elektrodebladen met cyclustijden onder één seconde worden verwerkt een extreme mechanische technische uitdaging. Verschillende stapeltechnologieën — Z-vouwen met een continue separator, meerlaagse pick-and-place en warme laminering — bieden verschillende afwegingen tussen snelheid, precisie en kosten.

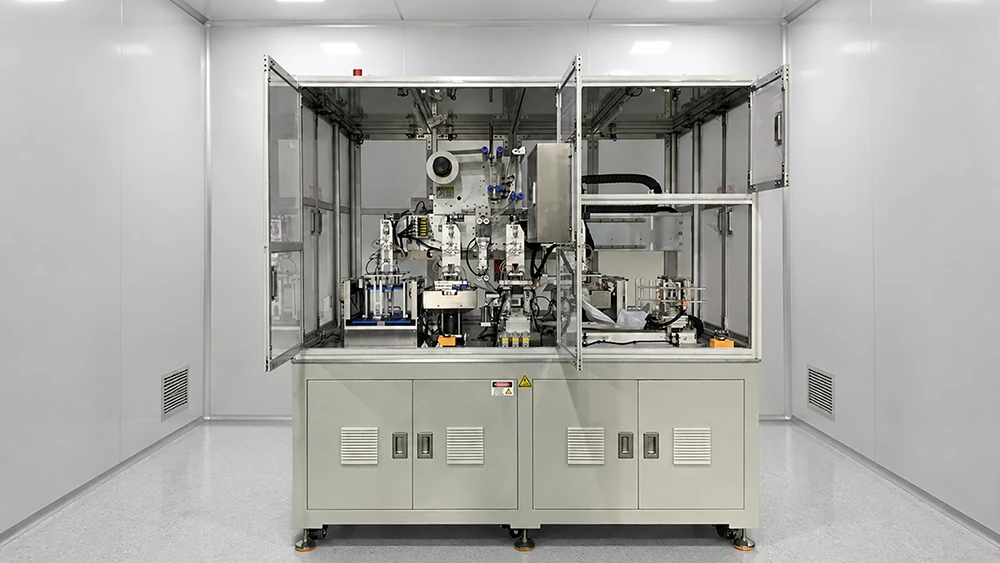

Uitgebreide oplossingen voor batterijproductielijnen en stapelapparatuur ontworpen door de bronfabriek TOB New Energy.

TOB NEW ENERGYlevert zowel wikkel- als stapelapparatuur — ondersteund door een eigen patent voor wikkelmachines (CN202122173244) dat spanningsfluctuaties en uitlijningsafwijkingen aanpakt — twee van de belangrijkste technische uitdagingen bij wikkelen op hoge snelheid. Dit patent is publiek verifieerbaar. Het vertegenwoordigt specifiek technisch werk aan een specifiek technisch probleem. Technische diepgang in beide technologieën stelt TOB in staat het materiaalsysteem, celtype en de productie-economie van een klant te evalueren zonder de structurele voorkeur die ontstaat wanneer men slechts één type machine bouwt. Voor prismatische cellen — waar beide routes haalbaar zijn — kan deze objectiviteit het verschil betekenen tussen een productielijn die is geoptimaliseerd voor de toepassing en een die is geoptimaliseerd voor de catalogus van de leverancier.

Deel E: Een besliskader voor de keuze tussen stapelen en wikkelen

De vraag stapelen versus wikkelen vereist een gestructureerde evaluatie over vier samenhangende dimensies.

Ten eerste: celtype. Cilindrisch → wikkelen. Pouch → stapelen. Prismatisch → beide zijn haalbaar; ga door met de evaluatie.

Ten tweede: prestatievereisten. Hoge energiedichtheid, snellaadvermogen of lange levensduur → de balans verschuift richting stapelen. Gemiddelde prestaties waarbij kosten de primaire drijfveer zijn → wikkelen blijft concurrerend.

Ten derde: productie-economie. Grootschalige gestandaardiseerde productie → de doorvoer van wikkelen is moeilijk te overtreffen. Productie met lagere volumes, hogere waarde of meerdere formaten → de flexibiliteitsvoordelen van stapelen worden belangrijker.

Ten vierde: technologische routekaart. Als het ontwikkelpad solid-state-accu's omvat → is stapelen niet onderhandelbaar. Als toekomstige chemieën materialen met hoge uitzetting omvatten, zoals siliciumrijke anodes → wordt het levensduurvoordeel van stapelen strategisch belangrijk.

De wisselwerking tussen deze dimensies is belangrijker dan elke afzonderlijke dimensie. Prismatisch plus hoge energiedichtheid plus een solid-state-routekaart betekent dat stapelen de duidelijke technische keuze is. Cilindrisch plus volwassen LFP-chemie plus kostgedreven productie betekent dat wikkelen de volwassen oplossing is. Dit kader passen ervaren technische teams toe bij het samenwerken met klanten — omdat de duurste beslissing niet het kiezen van de verkeerde technologie is. Het is kiezen zonder een kader.

Deel F: De trend is geen vervanging — het is divergentie

Noch stapelen noch wikkelen verdwijnt. Wikkelen is niet achterhaald. Stapelen is niet universeel superieur. Wat verandert, is het toepassingslandschap. Wikkelen blijft stevig verankerd in de productie van cilindrische cellen — een formaat dat nog steeds het grootste deel van de wereldwijde batterijproductie naar aantal eenheden vertegenwoordigt. Stapelen breidt zich uit naar hoogwaardige prismatische en pouchtoepassingen, gedreven door prestatievereisten waaraan wikkelen niet kan voldoen. Solid-state-accu's zullen deze uitbreiding versnellen — omdat elke solid-state-cel gestapeld zal worden.

Voor de ingenieur is het doel technologie af te stemmen op de toepassing — en samen te werken met een leverancier die technische diepgang heeft in beide — een duale technologische capaciteit die TOB NEW ENERGY biedt, ondersteund door interne R&D voor wikkelen en technische expertise voor stapelen.

Samenvatting van batterijstapeling versus wikkelen: Stapelen en wikkelen zijn de twee dominante methoden voor elektrode-assemblage in de productie van lithium-ionbatterijen, en de keuze tussen beide beïnvloedt de interne weerstand, energiedichtheid, thermische veiligheid, levensduur en productiekosten. Wikkelen — een continu proces waarbij elektrode- en separatorbanen rond een doorn worden gewikkeld — is de bewezen standaard voor cilindrische cellen en productie in grote volumes. Stapelen — een afzonderlijk Z-patroonlaagproces — biedt een lagere interne weerstand, hogere energiedichtheid, betere thermische uniformiteit en een langere levensduur, waardoor het de voorkeurskeuze is voor hoogwaardige pouch- en prismatische cellen en de enige haalbare route voor solid-state batterijen. De twee technologieën ontwikkelen zich tot afzonderlijke toepassingsgebieden, aangedreven door celvorm, prestatie-eisen en productie-economie. TOB NEW ENERGY, met technische expertise in zowel wikkel- als stapelapparatuur — waaronder de gepatenteerde wikkelmachine technologie die wordt beschermd door patent CN202122173244 — levert de beoordelingscapaciteit voor beide technologieën die nodig is voor een objectieve processelectie.

Technisch team van TOB — Xiamen TOB New Energy Technology Co., Ltd.
