Een technische routekaart van batterijlaboratoriumlijn en pilotlijn naar oplossingen voor grootschalige productielijnen voor batterijen

Door Neil Zhao

Elk batterijproduct wordt drie keer gebouwd. Eerst in een laboratorium — om te beantwoorden of de chemie werkt. Daarna op een proeffabrieklijn — om te beantwoorden of het consistent kan worden gemaakt. Uiteindelijk op een productielijn — om te beantwoorden of het economisch op grote schaal kan worden geproduceerd. Elke fase gebruikt verschillende apparatuur, vereist andere technische expertise en mislukt op verschillende manieren. De kloof tussen de fasen is waar batterijprojecten hun duurste fouten opstapelen. Een kant-en-klare batterijproductielijn is niet één enkel ding. Het is de technisch ontworpen verbinding tussen alle drie. Chinese apparatuurfabrikanten, waaronder geïntegreerde leveranciers zoals TOB NEW ENERGY, hebben deze integratie van drie fasen tot een bepalende capaciteit gemaakt — ze betreden de wereldmarkt niet door afzonderlijke machines te verkopen, maar door productielijnen te leveren die werken.

Deel 1: De laboratoriumlijn — De chemie bewijzen

Een laboratoriumbatterijlijn heeft één taak: bepalen of een bepaalde combinatie van kathode, anode en elektrolyt een cel kan produceren met de beoogde elektrochemische prestaties. Het beantwoordt vragen over het rendement van de eerste cyclus, snelheidsmogelijkheden en de aanvankelijke levensduur van cycli. Het beantwoordt geen vragen over opbrengst of maakbaarheid. Typische apparatuur voor laboratoriumlijnen werkt op kleine schaal — mengers die 50 gram tot 2 kilogram verwerken, en coaters die werken met een breedte van 100 tot 300 millimeter en een snelheid onder 3 meter per minuut. Flexibiliteit bepaalt het ontwerp.

Het belangrijkste aan een laboratoriumlijn is de limiet ervan. Een slurry die zich gelijkmatig verspreidt in een menger van 50 gram kan agglomeraten ontwikkelen in een tank van 5 kilogram — omdat de verdeling van de afschuifsnelheid verandert met de geometrie van het vat. Een coatingprofiel dat een uniformiteit van ±1,2% behoudt op een baan van 200 millimeter kan verschuiven naar ±4% op een productiecoater van 600 millimeter — omdat de vloeistofdynamica, droogkinetiek en baanspanning allemaal veranderen met de schaal. Wanneer een cel werkt in een knoopcel en faalt op een productielijn, ligt de fout meestal bij de aanname dat de twee hetzelfde zijn.

In 2020 bouwde een Zuid-Amerikaans batterijlaboratorium een lithium-ion pouchcel-laboratoriumlijn met TOB NEW ENERGY — niet voor productie, maar om meerdere kathodechemieën (NCM, LFP, LCO) onder verschillende procesroutes te testen. De levering van 12 machines omvatte aanbevelingen voor materiaalformulering, parameters voor elektrodeontwerp, berekeningen voor elektrolytvulling en een programma voor het vormingsproces. Een coatingmachine zonder coatingparameters is slechts een stalen frame. Een laboratoriumlijn van een ervaren leverancier van productielijnen is apparatuur die onderzoek vanaf dag één productief maakt — met procesparameters die doorgaan naar pilotschaal in plaats van te worden weggegooid wanneer het project het laboratorium ontgroeit.

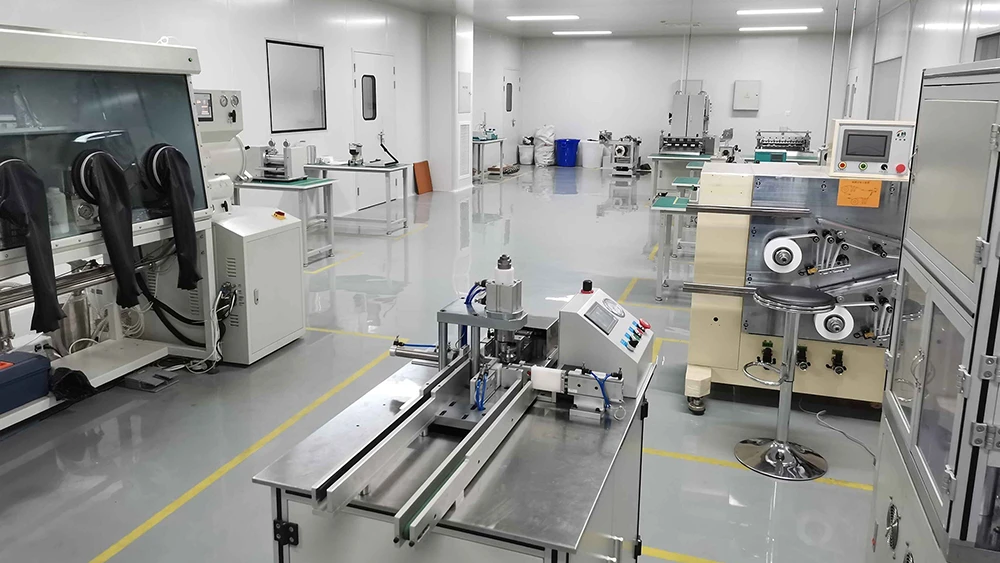

TOB NEW ENERGY batterij laboratoriumlijnopstelling

Deel 2: De kloof — waarom het overslaan van de pilotlijn de duurste fout van de industrie is

Wanneer een formulering die prachtig presteerde in knoopcellen een menger op productieschaal tegenkomt, veranderen meerdere fysieke omstandigheden tegelijkertijd — en geen daarvan wordt door de laboratoriumgegevens vastgelegd.

Neem de reologie van slurry. Een planetaire menger op schaal van 2 liter produceert een verdeling van de afschuifsnelheid die de slurry in een goed gedispergeerde toestand houdt. Dezelfde formulering in een productiemenger van 200 liter ervaart een volledig ander afschuifveld. Nabij de bladen kunnen afschuifsnelheden hoger zijn dan wat de laboratoriummenger ooit genereerde, waardoor actieve-materiaaldeeltjes mogelijk breken en hun oppervlak groter wordt — wat meer elektrolyt verbruikt tijdens SEI-vorming en het rendement van de eerste cyclus verlaagt. Nabij de wanden van het vat kan de afschuifsnelheid onder de drempel zakken die nodig is om dispersie te behouden, waardoor geleidend koolstof opnieuw kan agglomereren. Het resultaat is slurry die de menger met het blote oog uniform lijkt te verlaten, maar microscopische koolstofeilanden bevat die als lokaal hoogweerstandsgebieden in de afgewerkte elektrode zullen verschijnen. Het laboratorium zag dit nooit omdat de geometrie van de laboratoriummenger het volledige slurryvolume binnen een smaller bereik van afschuifsnelheden hield.

Coating en drogen ondergaan een parallelle transformatie. Een laboratoriumcoater die draait op 1 meter per minuut droogt de natte elektrodefilm in een kleine convectieoven waarin de warmteoverdracht wordt beperkt door de luchtgrenslaag — zacht, uniform en vergevingsgezind. Een productiecoater op 10 meter per minuut voert de film een meerzone-zweefdroger in, waar de verdampingssnelheid van het oplosmiddel nauwkeurig moet worden afgestemd op de diffusiesnelheid van het oplosmiddel door de verdikkende film. Als het oppervlak droogt voordat het interne oplosmiddel naar buiten kan migreren — een toestand die de laboratoriumoven nooit creëert — vormt zich een huid aan het oppervlak. Het opgesloten oplosmiddel verdampt later en breekt door de huid, waardoor gaatjes ontstaan die onzichtbaar zijn voor inline-inspectie maar dodelijk zijn voor de celconsistentie.

Dit zijn geen defecten aan de apparatuur. Het zijn veranderingen in het fysieke regime. De laboratoriummenger, de laboratoriumcoater en de laboratoriumoven werkten precies zoals ontworpen. Het probleem is dat productieapparatuur in een ander fysiek regime werkt — en de parameters die uitstekende resultaten op laboratoriumschaal opleverden, beschrijven dat regime niet. De enige manier om de parameters te ontdekken die dat wel doen, is het proces uit te voeren op een schaal waarop de regimeverandering al heeft plaatsgevonden. Die schaal wordt een pilotlijn genoemd.

Deel 3: De pilotlijn — waar maakbaarheid wordt bewezen

De pilotlijn beantwoordt één vraag voordat miljoenen dollars aan productieapparatuur worden vastgelegd: kan deze cel consistent worden gemaakt, met een aanvaardbaar rendement en met procescapaciteitsindices die voldoen aan de kwaliteitsdoelen voor productie?

Op een pilotlijn verschuift de technische prioriteit van verkenning naar het vastleggen van parameters. De menger verwerkt 5 tot 50 liter — groot genoeg om productie-relevante afschuifprofielen tegen te komen, klein genoeg voor systematische aanpassing. De coater draait 300 tot 500 millimeter breed bij 2 tot 10 meter per minuut — snel genoeg om productie-relevante droogdynamiek te bereiken, langzaam genoeg voor gecontroleerde experimenten. De pilotlijn registreert gegevens bij elke stap: slurryviscositeit in de tijd, coatingdikteprofielen, vormingslaadcurves per kanaal. Deze dataset is de meest waardevolle output van de pilotlijn. Hij wordt de basis waarop de productielijn wordt geconfigureerd — de procesparameters, de coatingprofielen en de vormingsprotocollen die zullen draaien op machines die miljoenen cellen per jaar produceren. Zonder deze gegevens is de productielijn slechts een verzameling hardware die wacht tot iemand de software schrijft.

Validatie in meerdere formaten is een andere functie die uniek is voor de pilotfase. Dezelfde chemie kan zich anders gedragen in een knoopcel, een pouchcel, een cilindrische cel en een prismatische cel. Een leverancier met pilotcapaciteit voor meerdere formaten kan verifiëren dat een chemie tussen formaten kan worden overgedragen voordat productieapparatuur wordt aangeschaft. TOB NEW ENERGY, waarvan de Xiamen-faciliteit pilotlijnen voor alle drie de formaten exploiteert, biedt deze validatie tussen formaten als standaardonderdeel van de engineering van productielijnen.

In 2019 bouwde een Indiase fabrikant een 6080-supercondensator-pilotlijn. De levering omvatte de volledige apparatuurset, gedeeltelijke grondstoffen en engineering op locatie — niet voor installatie, maar voor de maanden tussen installatie en stabiele gekwalificeerde output. Dat onderscheid is het verschil tussen apparatuurlevering en proceslevering op pilotschaal.

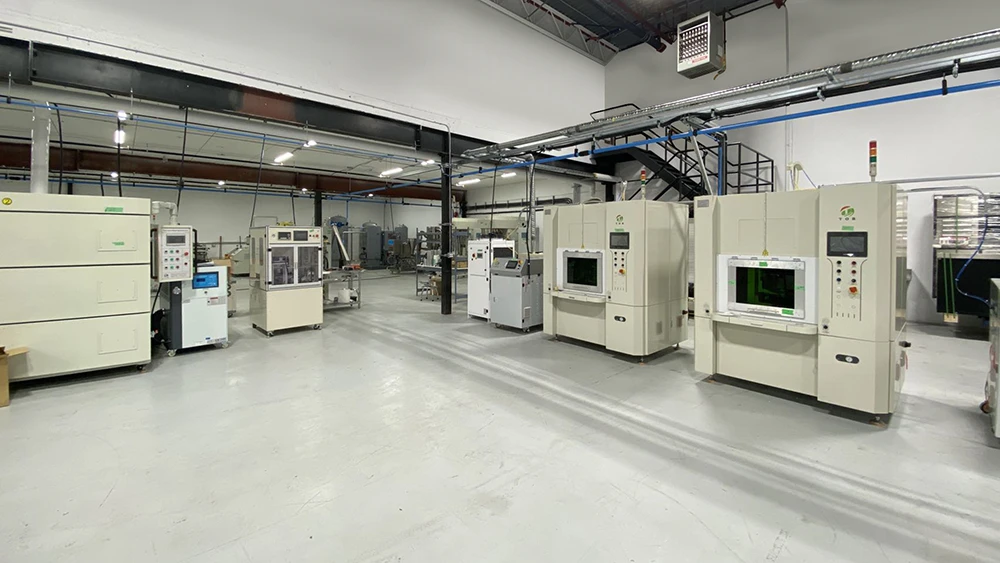

TOB NEW ENERGY pilotlijnfaciliteit

Deel 4: De productielijn — opschalen met controle

Een batterij productielijnheeft andere prioriteiten. Flexibiliteit op een laboratoriumlijn. Parametervergrendeling op een pilotlijn. Consistentie bij doorvoer op een productielijn — waar de algehele effectiviteit van apparatuur de bepalende maatstaf wordt. Een lijn met 95% OEE produceert veel meer verkoopbare cellen dan dezelfde apparatuur met 80%.

De transformatie van apparatuur op productieschaal is niet alleen dimensioneel. Een productiemenger verwerkt 50 tot meer dan 2.000 liter per batch. De coater draait met een breedte van 600 tot 1.200 millimeter en overschrijdt 10 tot 80 meter per minuut, met inline meting van areale dichtheid die de coatingkop in realtime terugkoppeling geeft. Deze machines zijn geïntegreerd in een continue materiaalstroom — slurry wordt gemengd, opgeslagen, gepompt, gecoat, gedroogd, gekalanderd en gesneden zonder batchophoping. De productielijn is een systeem.

Van 2018 tot 2021 bouwde een Zuidoost-Aziatische fabrikant zijn eerste batterijfabriek — een productielijn voor cilindrische cellen van 18650 en 26650. Het project omvatte de volledige apparatuurset, levering van grondstoffen en voortdurende engineering op locatie gedurende drie jaar. Assemblage. Inbedrijfstelling. Processtabilisatie. Gekwalificeerde output. De tijdlijn is leerzaam: het stabiliseren van een productielijn wordt gemeten in maanden en kwartalen, niet in weken — en die tijdlijn, drie jaar lang ondersteund door engineering op locatie, is zelf het bewijs van wat sleutelklare levering werkelijk betekent.

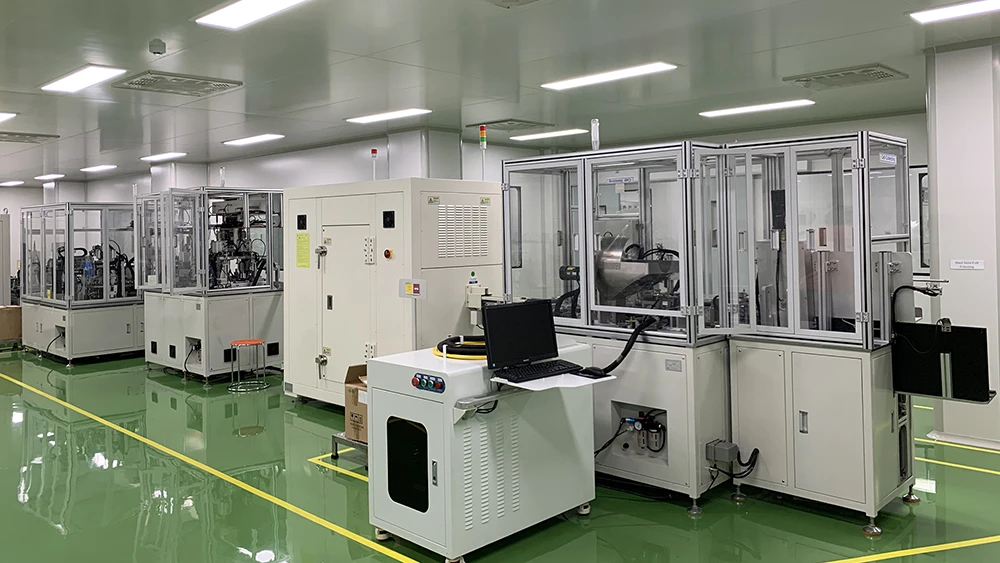

TOB NEW ENERGY batterijfaciliteit voor productie

Deel 5: Wat "sleutelklare" betekent in batterijproductie

Vraag tien verkopers van apparatuur wat "sleutelklare" betekent, en negen zullen een leveringsomvang beschrijven. In batterijproductie is de juiste definitie anders. Een sleutelklare productielijn levert procesklare output — cellen die vanaf dag één aan de specificatie voldoen, niet pas na maanden van interne procesontwikkeling.

Dit is alleen mogelijk wanneer de leverancier het proces vóór het verzenden van de apparatuur heeft gevalideerd. Kennis van de chemie, ontwikkeld op laboratoriumschaal. Het gevalideerde procesvenster, vastgesteld op de pilotlijn. De apparatuurconfiguratie, ontworpen op basis van dat venster. Deze drie elementen, uitgevoerd door één enkele engineeringorganisatie, veranderen machines in een productielijn.

Voor kopers die in China gevestigde leveranciers van kant-en-klare batterijproductielijnen evalueren, heeft dit een directe implicatie. Audit de pilotlijn van de leverancier. Bestaat deze? Kunt u uw eigen materialen meenemen? Kan de leverancier procesgegevens tonen — zoals viscositeitscurves van slurry en profielen van coatinguniformiteit — van vergelijkbare chemieën op vergelijkbare apparatuur? Een leverancier die ja kan antwoorden verkoopt een productielijn. Een leverancier die dat niet kan, verkoopt machines en noemt het een lijn.

Deel 6: Een partner voor de productielijn selecteren

Naast de pilotlijntest onderscheiden drie criteria partners voor productielijnen van leveranciers van apparatuur.

Ten eerste: chemiespecifieke ervaring. De hoge vaste-stofinhoud van LFP met geleidende additieven van nanodeeltjes zorgt voor fundamenteel andere dispersie-uitdagingen dan de lagere vaste-stofinhoud van NMC met grotere primaire deeltjes. Dit zijn geen theoretische verschillen. Ze vertalen zich naar verschillende geometrieën van mengbladen, instellingen van de coatingopening en droogprofielen. Vraag de leverancier om — in technische termen — te beschrijven wat er gebeurt wanneer uw specifieke chemie hun apparatuur binnenkomt. Een deskundig antwoord omvat specifieke faalmodi en maatregelen om deze te beperken. Een ontwijkend antwoord is op zichzelf ook een antwoord.

Ten tweede: infrastructuur voor kwaliteitsbeheer. IATF 16949-certificering — in bezit van TOB NEW ENERGY en een selecte groep in China gevestigde fabrikanten van apparatuur — betekent dat de leverancier onafhankelijk is gecontroleerd op procesbeheersing, defectpreventie en continue verbetering volgens de normen van de toeleveringsketen voor de auto-industrie. ISO 9001-, ISO 14001- en ISO 45001-certificeringen versterken het bredere kwaliteitskader, met CE- en UL-conformiteit voor het volledige productassortiment.

Ten derde: de patentportefeuille van de leverancier op het gebied van productielijntechnologieën. Patenten zijn publiek verifieerbaar bewijs van interne R&D. Ze garanderen geen kwaliteit, maar onderscheiden een fabrikant van een assembleur. Eén claim kan binnen enkele minuten via een openbare database worden geverifieerd. De andere kan helemaal niet worden geverifieerd.

Deel 7: De routekaart is een lus, geen lijn

Een productielijn die vandaag in gebruik wordt genomen, zal niet de laatste lijn zijn die een bedrijf bouwt. Batterijchemie evolueert — van LFP naar nikkelrijke NMC, van lithium-ion naar natrium-ion en vaste-stoftechnologie. Elke overgang kan andere mengparameters, coatingomstandigheden en formatingsprotocollen vereisen. De leverancier die de eerste routekaart samen met u heeft doorlopen, is het best gepositioneerd om de volgende met u te doorlopen.

Dit is de strategische dimensie van het kiezen van een partner voor een kant-en-klare batterijproductielijn. Het is geen eenmalige transactie. Het is het begin van een technische relatie die meerdere technologiegeneraties omvat. Leveranciers van kant-en-klare batterijproductielijnen in China zijn structureel gepositioneerd voor deze strategie over meerdere generaties. TOB NEW ENERGY, met twee decennia batterijtechniek, interne pilotlijnen voor alle drie celvormen en voortdurende ondersteuning op locatie tijdens het opschalen van de productie, biedt deze technische continuïteit.

Samenvatting van de routekaart voor batterijproductielijnen: Het opschalen van batterijproductie van laboratorium-R&D naar grootschalige productie volgt drie afzonderlijke technische fasen — laboratoriumlijnen voor chemische validatie, pilotlijnen voor verificatie van het procesvenster en productielijnen voor consistente productie op hoog volume. De meest kostbare opschalingsfout is het overslaan van de pilotfase, waarin procesniet-lineariteiten die op laboratoriumschaal onzichtbaar zijn, kritiek worden. Een echte kant-en-klare batterijproductielijn levert procesgereed output, mogelijk gemaakt door de eerdere validatie van de pilotlijn door de leverancier met de doelchemie van de klant. Bij het evalueren van partners voor productielijnen bieden de eigen pilotlijn van de leverancier, chemiespecifieke procesgegevens, IATF 16949-certificering en verifieerbare patentportefeuille objectief bewijs van technische bekwaamheid.

Neil Zhao — Technisch directeur, Xiamen TOB New Energy Technology Co., Ltd.
