Gids voor het opzetten van een kant-en-klaar laboratorium voor solid-state batterijen

Door Dany Huang, Ph.D.

De wereldwijde overgang van vloeibare lithium-ioncellen naar de volgende generatie solid-state architecturen vertegenwoordigt de belangrijkste productie-evolutie in elektrochemische energieopslag. Hoewel academische laboratoria regelmatig demonstraties van halfcellen met een hoge capaciteit rapporteren, blijft de technische kloof tussen het synthetiseren van een gram vast elektrolytpoeder en het assembleren van een functionele, meerlaagse solid-state pouchcel enorm.

Voor onderzoeksinstellingen, universitaire laboratoria en afdelingen voor de ontwikkeling van autobatterijen is de belangrijkste belemmering voor commercialisering zelden de theoretische elektrochemie. Het gaat hierbij om procescontinuïteit, vochtbeheer en controle van de grensvlakdruk. Een succesvol pilotprogramma vereist een geïntegreerde, kant-en-klare faciliteit waar elk onderdeel van de apparatuur – van het malen van voorlopers tot het verpakken van cellen – werkt onder nauwkeurig afgestemde omgevingsomstandigheden.

Als wereldwijde pionier op het gebied van turnkey-oplossingen voor apparatuur en materialen,TOB NIEUWE ENERGIEHet bedrijf heeft complete R&D-lijnen voor solid-state batterijen ontwikkeld en ingezet in toonaangevende batterijlaboratoria wereldwijd. Deze handleiding biedt een stappenplan voor het opzetten van een industrieel ontwikkelingslaboratorium voor solid-state batterijen.

1. Environmental Foundation: Inerte handschoenkastlijnen versus ultradroge ruimtes

In tegenstelling tot de conventionele lithium-ionproductie, waarbij een dauwpunt van -40 °C in een droge ruimte de norm is, stellen vastestofchemieën veel strengere milieueisen, afhankelijk van het gekozen elektrolytsysteem:

• Sulfide-gebaseerde systemen (LPS, LPSCl, argyrodieten):Sulfide vaste elektrolyten reageren onomkeerbaar met sporen van atmosferisch vocht en produceren daarbij gevaarlijk waterstofsulfide (H₂).₂S) gas terwijl de ionengeleiding verslechtert. Verwerking vereist een geïntegreerd argon- of stikstof-handschoenkastcluster met continue H₂O en O₂zuivering (
• Oxidegebaseerde systemen (LLZO, LATP):Hoewel keramiek chemisch stabiel is in omgevingszuurstof, kunnen keramische materialen zoalsLATP-poederen LLZO vormen passief lithiumcarbonaat (Li₂CO₃) oppervlaktefilms bij blootstelling aan de atmosfeer. Deze niet-geleidende lagen verhogen de grensvlakweerstand, waardoor verwerking in een droge atmosfeer noodzakelijk is vóór het sinteren.
• Polymeer- en composietsystemen (PEO / in-situ gepolymeriseerd):Matige vochtgevoeligheid, waardoor cleanroomomstandigheden met gecontroleerde dauwpunten vereist zijn om nevenreacties tijdens de polymerisatie te voorkomen.

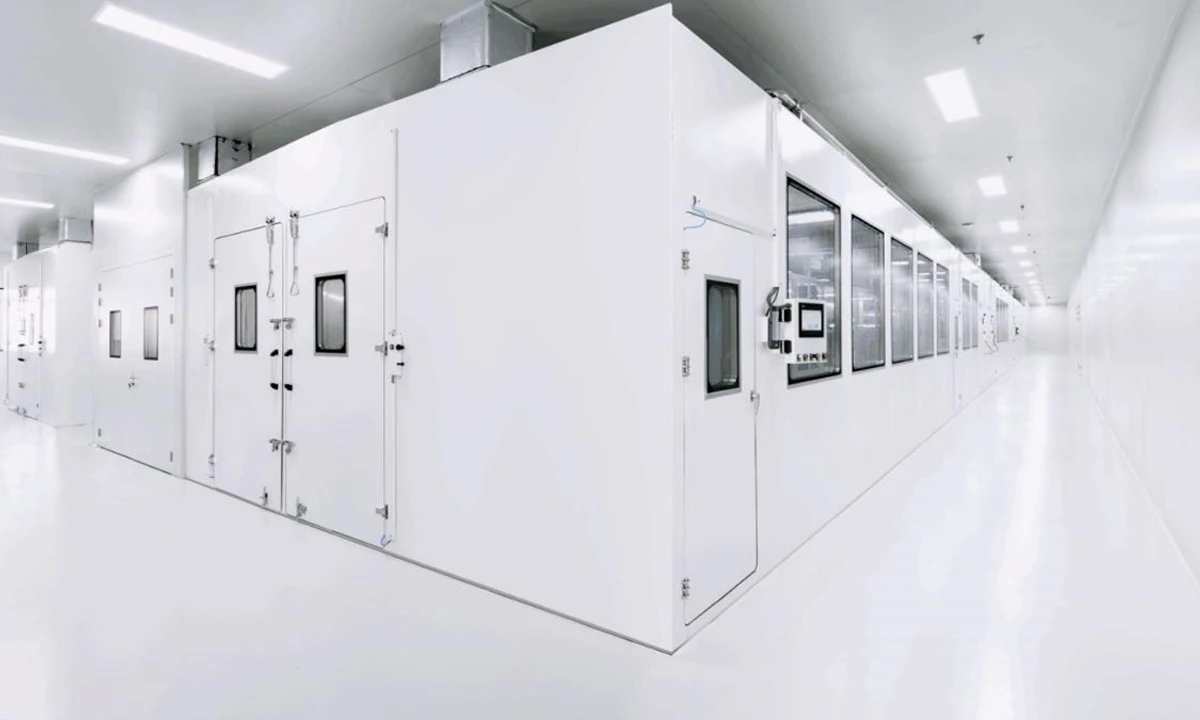

Voor complete turnkey-installaties levert TOB modulaire oplossingen.industriële droogkamersmet meertraps droogmiddelrotorsystemen, in combinatie met meerstationaire transportlijnen met handschoenkasten die een naadloze overdracht mogelijk maken tussen poederverwerking, coating en assemblage zonder blootstelling aan de atmosfeer.

2. De complete keten van apparatuur voor halfgeleiderlaboratoria.

Een industriële R&D-lijn is onderverdeeld in vier onderling verbonden proceszones:

3. Belangrijke doorbraak: Eliminatie van impedantie aan het grensvlak tussen vaste stoffen

In conventionele vloeibare batterijen dringt de elektrolyt op natuurlijke wijze door in de poreuze elektrodematrix, waardoor een nauw contact op nanoschaal ontstaat. In volledig vaste-stofcellen is het fysieke contact strikt van vast naar vast. Microscopische oneffenheden aan het oppervlak leiden tot punt-tot-puntcontact, wat lokale stroomconcentratie, een hoge grensvlakweerstand en voortijdige lithiumdendrieten veroorzaakt.

Om dit op te lossen, maken moderne solid-state pilotlijnen gebruik van twee essentiële stappen:

A. Elektrolytoverdracht en laminering:Directe sleufmatrijscoating van een fragiele vaste elektrolytsuspensie op actieve kathodelagen, gevolgd door continue overdracht met behulp van een speciaal daarvoor bestemd systeem.Machine voor het overbrengen van vaste elektrolyten naar lamineringDit minimaliseert de lege ruimte en elimineert de risico's die gepaard gaan met het hanteren van vrijstaande membranen.

B. Warme isostatische persing (WIP):In tegenstelling tot uniaxiale vlakpersen, die spanningsconcentraties aan de randen en een ongelijke dichtheidsverdeling veroorzaken, past warm-isostatisch persen een uniforme hydraulische vloeistofdruk (tot 300 MPa) toe bij verhoogde temperaturen. Dit vervormt de composietlagen plastisch, waardoor microholtes worden geëlimineerd en de theoretische pakdichtheid over het gehele actieve oppervlak wordt bereikt.

4. Protocol voor de assemblage van een prototype pouchcel

De overgang van knoopcelbatterijen naar meerlaagse pouchcellen vereist een gecontroleerde volgorde:

• Elektroden snijden en stansen:Laser- of precisiestanssnijden met braamtoleranties van strikt minder dan 5 μm om perforatie van het scheidingsmembraan te voorkomen.
• Stapelen van meerdere lagen:Zeer nauwkeurige uitlijning (±0,2 mm) van composietkathode, vaste elektrolytfilm en ultradunne lithiummetaalfolie of anodevrije koperen stroomcollectoren.
• Vacuümverpakken:Verpakken in een stevige, met aluminiumfolie beklede folie, gevolgd door een thermische vacuümvoorverzegeling.
• Consolidatie na de vergadering:Plaatsing in het WIP-systeem voor structurele integratie voorafgaand aan de eerste elektrochemische cyclus.

Veelgestelde vragen (FAQ)

V: Welk dauwpunt is vereist voor een droogruimte voor de productie van solid-state batterijen?

A: Voor vastestofbatterijen op basis van sulfiden (zoals LPSCl of argyrodieten) moet de droge ruimte een extreem laag dauwpunt hebben tussen -50 °C en -65 °C om gevaarlijke H te voorkomen.₂S-gasvorming en elektrolytdegradatie. Voor op oxiden gebaseerde systemen is een standaard droge ruimte bij -40 °C acceptabel, hoewel een inerte handschoenkastleiding (2O/O₂) wordt ten zeerste aanbevolen voor het hanteren van poeders.

V: Waarom heeft warm isostatisch persen (WIP) de voorkeur boven vlak uniaxiaal persen voor halfgeleidercellen?

A: Warm Isostatic Pressing (WIP) maakt gebruik van een uniforme, omnidirectionele hydraulische vloeistofdruk (doorgaans 100 tot 300 MPa) in combinatie met matige warmte (60°C tot 90°C). In tegenstelling tot uniaxiale vlakplaatpersing, die leidt tot spanningsconcentraties aan de randen en scheuren in de keramische platen, elimineert WIP microscopische holtes in het grensvlak gelijkmatig over het actieve oppervlak, waardoor de impedantie van het vast-vast-grensvlak drastisch wordt verminderd.

V: Kan conventionele lithium-ion-coatingapparatuur worden gebruikt voor solid-state batterijen?

A: Conventionele NMP-gebaseerde coatinglijnen kunnen niet rechtstreeks worden gebruikt voor sulfide-elektrolyten, omdat sulfiden reageren met polaire oplosmiddelen. Sulfidesuspensies vereisen niet-polaire oplosmiddelen (bijv. xyleen, heptaan), afgesloten droogkamers met een speciaal explosieveilig oplosmiddelterugwinningssysteem en luchtdichte transportmechanismen zoals de Solid Electrolyte Transfer Lamination-systemen van TOB.

Kant-en-klare technische ondersteuning van TOB NEW ENERGY

TOB NEW ENERGY levert complete EPC-turnkeyoplossingen voor laboratoria en pilotlijnen voor solid-state batterijen, inclusief het ontwerp van de cleanroomarchitectuur met H₂S-veiligheidsuitlaatintegratie, zeer zuivere vaste elektrolytmaterialen (LATP, LLZO en sulfide LPSCl-poeders), complete apparatuursets en inbedrijfstelling op locatie.
