Stapsgewijze handleiding voor het samenwerken met een ontwikkelaar van natrium-ion-batterijtechnologie in China

Door Dany Huang, Ph.D. & Neil Zhao

Lithium is geen zeldzaam element. Maar economisch winbare lithiumreserves zijn sterk geconcentreerd – in een handvol zoutvlaktes in Zuid-Amerika, een cluster van hardgesteenteafzettingen in West-Australië en pekelwinning in China. Deze geografische concentratie, in combinatie met de exponentiële groei van de vraag naar batterijen, heeft de veiligheid van de lithiumtoeleveringsketen tot een belangrijk aandachtspunt op directieniveau gemaakt. Natrium is anders. Het is het zesde meest voorkomende element in de aardkorst – aanwezig in zeewater, steenzout en soda. De beschikbaarheid ervan is niet gebonden aan één specifieke geografische locatie. Een batterijchemie gebaseerd op natrium in plaats van lithium biedt niet alleen kostenbesparing, maar ook een structureel ander risicoprofiel voor de toeleveringsketen.

natriumionbatterij versus lithiumionbatterij

Natrium-ionbatterijen zijn sneller van academische curiositeit naar industriële realiteit geëvolueerd dan vrijwel iedereen vijf jaar geleden had voorspeld.TOB NIEUWE ENERGIE behoort tot de Chinese batterijbedrijven en leveranciers van apparatuur die nu ondersteuning biedenontwikkeling van natriumioncellen Met speciaal ontwikkelde pilotlijnapparatuur, toeleveringsketens voor materialen en expertise in procestechniek – en gebruikmakend van twintig jaar ervaring in de productie van lithium-ionbatterijen – versnellen we de ontwikkeling van een nieuwe chemie. Deze gids is bedoeld voor bedrijven die hebben besloten dat natrium-ionbatterijen onderdeel uitmaken van hun strategie en willen begrijpen hoe ze die beslissing kunnen omzetten in een productiepartnerschap.

Fase 1: Waarom natriumionen nu?

Drie onafhankelijke krachten hebben hun krachten gebundeld om natrium-ionbatterijen vanuit het laboratorium naar de fabriek te brengen.

De lithiumprijsschok van 2021 tot 2022 – toen de prijs van lithiumcarbonaat steeg van $7.000 naar meer dan $80.000 per ton – heeft de risicoperceptie in de batterij-industrie permanent veranderd. Zelfs toen de prijzen daalden, was de structurele kwetsbaarheid van een toeleveringsketen met één chemische samenstelling aangetoond. De strategische waarde van natrium-ionbatterijen ligt niet in het feit dat ze op elk punt van de prijscurve goedkoper zijn dan lithium-ionbatterijen. Het zit hem erin dat wanneer het aanbod van lithium beperkt is – door geografische factoren, verwerkingscapaciteit of geopolitiek – een schaalbare alternatieve chemische samenstelling de vraag kan opvangen die anders onvervuld zou blijven.

De technologische volwassenheid heeft een drempel overschreden. Tot ongeveer 2020 hadden natrium-ioncellen moeite om de benodigde levensduur en energiedichtheid voor commerciële toepassingen te bereiken. De afgelopen drie jaar is daar verandering in gekomen. Gelaagde oxidekathodes halen nu 3.000 tot 5.000 cycli. Harde koolstofanodes hebben de coulombische efficiëntie van de eerste cyclus verbeterd van ongeveer 70 procent naar 85 tot 90 procent – ​​nog steeds lager dan de 90+ procent van grafiet, maar binnen het bereik waar de systeemeconomie haalbaar is. De energiedichtheid van een volledige cel heeft 140 tot 160 wattuur per kilogram bereikt – lager dan de 160 tot 180 van LFP en de 200 tot 260 van NMC, maar voldoende voor stationaire opslag, elektrische voertuigen met lage snelheid, tweewielers en noodstroomvoorziening – de toepassingen waar de kosten per kilowattuur, en niet de energiedichtheid per kilogram, de doorslaggevende factor zijn.

De Chinese toeleveringsketen voor natriumionen heeft zich in een opmerkelijk tempo ontwikkeld. Synthese van kathodevoorlopers,hard koolstof productie,NaPF₆-elektrolyt De productie- en celproductieapparatuur is volledig afkomstig van Chinese leveranciers, omdat meer dan 80 procent van de apparatuur die gebruikt wordt voor de productie van lithium-ionbatterijen met minimale aanpassingen geschikt is voor natrium-ionbatterijen. Een toeleveringsketen die twintig jaar nodig had om op te bouwen voor lithium-ionbatterijen, is voor natrium-ionbatterijen in ongeveer vijf jaar tijd gerealiseerd. Geïntegreerde leveranciers zoals TOB NEW ENERGY leveren zowel de materialen als de productieapparatuur binnen één toeleveringsrelatie. Voor internationale batterijfabrikanten betekent samenwerken met een in China gevestigde ontwikkelaar van natrium-ionbatterijen toegang tot deze infrastructuur.

Fase 2: Het verschil tussen natriumionen en lithiumionen

Natrium-ion- en lithium-ionbatterijen werken volgens hetzelfde principe: de "schommelstoel"-intercalatie van ionen tussen kathode en anode. Elk concept – spanningsbereik, capaciteit, laadsnelheid, levensduur – is rechtstreeks overgenomen uit de lithium-iontechnologie. De kennisbasis is overdraagbaar. De materiaalsystemen niet.

Het natriumion heeft een straal van 1,02 Ångström — 34 procent groter dan het lithiumion met 0,76 Ångström. Dit verschil in grootte heeft gevolgen voor elke materiaalkeuze. Kathodematerialen moeten het grotere ion in hun kristalstructuur kunnen opnemen, wat de voorkeur geeft aan gelaagde oxiden met een grotere tussenlaagafstand en Pruisisch blauw-analogen met een open raamwerkstructuur. De anode moet van hard koolstof zijn in plaats van grafiet — omdat natriumionen, in tegenstelling tot lithiumionen, niet kunnen intercaleren in de smalle tussenlaagruimtes van grafiet. Hard koolstof slaat natrium op door een combinatie van adsorptie in nanoporiën en intercalatie in ongeordende grafeendomeinen — een fundamenteel ander mechanisme met fundamenteel andere optimalisatieparameters.

De elektrolyt gebruikt NaPF₆ in plaats van LiPF₆ in vergelijkbare mengsels van carbonaatoplosmiddelen. De kennis over oplosmiddeltechnologie wordt overgedragen. De toeleveringsketen van het zout niet — de productiecapaciteit van NaPF₆ is momenteel een orde van grootte kleiner dan die van LiPF₆, hoewel er schaalvergroting gaande is naarmate de productievolumes van natriumioncellen toenemen.

Deze verschillen betekenen dat de ervaring met de productie van lithium-ionbatterijen wel overdraagbaar is naar natrium-ionbatterijen, maar dat de productieparameters voor lithium-ionbatterijen dat niet zijn. De apparatuur is hetzelfde, maar het proces niet. Het applicatielaboratorium van TOB NEW ENERGY voert meng- en coatingproeven specifiek voor natrium-ionbatterijen uit op dezelfde apparatuurplatforms als voor lithium-ionbatterijen. Zo worden de procesparameters ontwikkeld die vervolgens kunnen worden toegepast in de productielijnen van klanten.

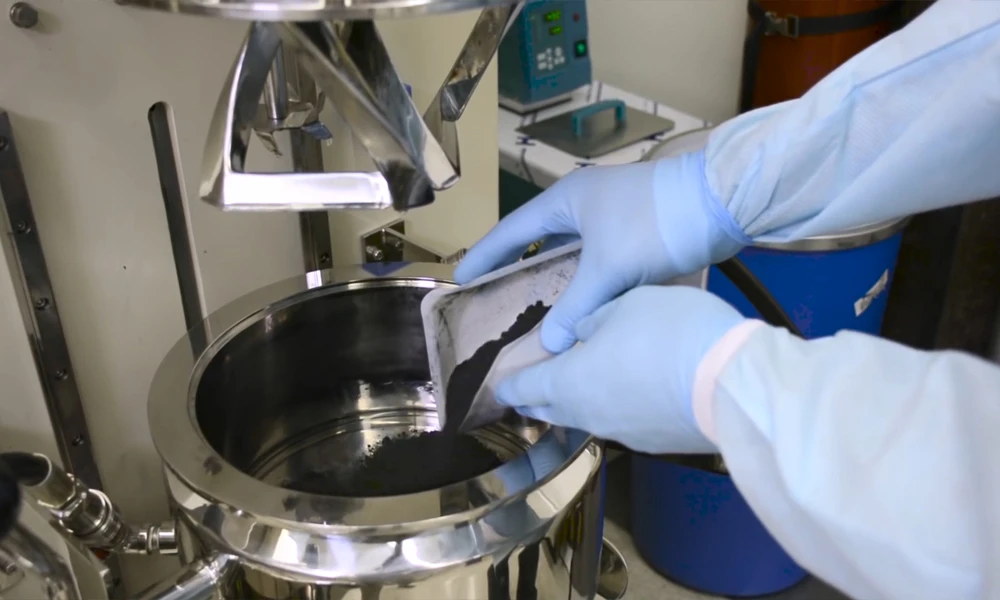

Mengen van de kathode van een natrium-ionbatterij

Fase 3: Drie kathoderoutes, één anodeknelpunt

Gelaagde oxide kathodes — Natriumovergangsmetaaloxiden van het type O3 en P2 — lijken qua synthese en verwerking het meest op lithium-ion NMC-kathodes. Ze maken gebruik van dezelfde coprecipitatie- en vastestofsintermethoden op dezelfde apparatuur. Hun specifieke capaciteit van 120 tot 160 milliampère-uur per gram is de hoogste onder natrium-ion-kathodes. Hun grootste uitdaging is de structurele stabiliteit tijdens het cycleren — faseovergangen veroorzaken capaciteitsverlies dat met elementdopingstrategieën moet worden tegengegaan. Dany Huang, CEO van TOB NEW ENERGY, publiceerde peer-reviewed onderzoek in JOM (DOI: 10.1007/s11837-026-08446-8) over boor-kobalt-koper-codoping van natrium-ion-kathodematerialen van het type O3, waarin hij onderzocht hoe multi-elementdopingstrategieën zowel de capaciteit als de cyclusstabiliteit kunnen verbeteren — onderzoek dat direct aansluit op de aanbevelingen van het bedrijf met betrekking tot de levering van natrium-ion-materialen en -apparatuur.

Pruisisch blauw analoogS Natriumijzerhexacyanoferraat en verwante samenstellingen bieden de laagste grondstofkosten van alle natriumion-kathodes. IJzer en mangaan zijn ruim voorhanden. De synthese vindt plaats via coprecipitatie in water bij bijna omgevingstemperatuur – geen ovens met hoge temperaturen, geen gecontroleerde atmosfeer. De open raamwerkstructuur zorgt voor een snelle diffusie van natriumionen, wat een uitstekende laadsnelheid mogelijk maakt. De grootste uitdaging bij de productie is kristalwater. Watermoleculen die vastzitten in het Pruisisch blauwrooster komen vrij tijdens het cycleren, waardoor het elektrolyt degradeert en de structuur instort. Het beheersen van het kristalwatergehalte is het grootste productieprobleem voor deze methode.

Polyanionische verbindingen—natriumvanadiumfluorofosfaatEnnatriumijzersulfaat— bieden een uitzonderlijke structurele stabiliteit. Een levensduur van meer dan 10.000 cycli is aangetoond. De keerzijde is de specifieke capaciteit — doorgaans lager dan 120 milliampère-uur per gram — en, voor vanadiumhoudende samenstellingen, de kosten van de grondstoffen en het risico van concentratie in de toeleveringsketen.

Hard koolstof is de gemeenschappelijke anode voor alle drie de kathoderoutes. De coulombische efficiëntie van de eerste cyclus – het percentage natrium dat tijdens de eerste lading wordt ingebracht en tijdens de eerste ontlading wordt teruggewonnen – is de belangrijkste factor in de economische haalbaarheid van natrium-ioncellen. Elk procentpunt efficiëntieverlies vertegenwoordigt natrium dat permanent wordt verbruikt bij de vorming van de SEI-laag op het harde koolstofoppervlak, natrium dat door de kathode moet worden aangevoerd en natrium dat de kathodekosten per bruikbare celcapaciteit verhoogt. Verbetering van de efficiëntie van hard koolstof – door middel van de selectie van voorlopers, optimalisatie van het carbonisatieproces en oppervlaktecoating – is de belangrijkste R&D-prioriteit binnen de natrium-ionindustrie.

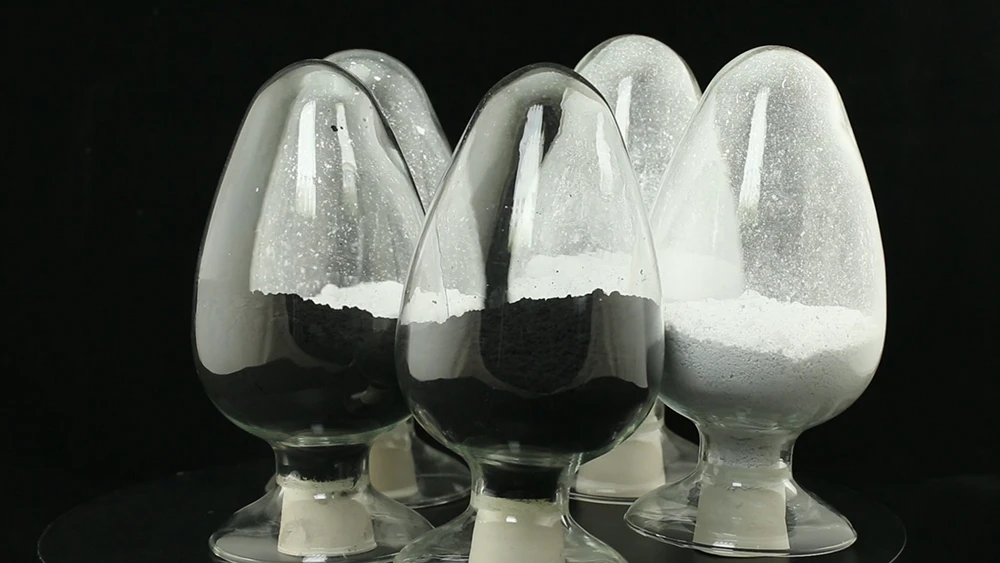

Natrium-ionbatterijmaterialen

Fase 4: Productie — Het compatibiliteitsvoordeel

Het grootste voordeel van natrium-ionbatterijen ten opzichte van solid-state batterijen is de compatibiliteit met verschillende productieprocessen. Een fabriek die lithium-ioncellen produceert, kan worden omgebouwd voor de productie van natrium-ioncellen zonder de kernapparatuur te hoeven vervangen.

Deplanetaire mixer De machine die NMC-kathodesuspensie verspreidt, kan ook gelaagde oxide-natriumion-kathodesuspensie verspreiden – met aangepaste snelheidsprofielen en mengtijden, maar met dezelfde machine. De sleufmatrijs-coater die NMC-suspensie op aluminiumfolie aanbrengt, kan ook natriumion-kathodesuspensie aanbrengen – met aangepaste spleetinstellingen en droogprofielen, maar met dezelfde coatingkop en droger. De kalander, snijmachine, stapel- of wikkelmachine, elektrolytvulsysteem en vormingskasten zijn allemaal direct herbruikbaar. Het vormingsprotocol moet worden herschreven – SEI-vorming op hard koolstof volgt andere kinetiek dan SEI-vorming op grafiet – maar de vormingshardware blijft ongewijzigd.

Deze compatibiliteit betekent dat de productiecapaciteit voor natriumionbatterijen kan worden uitgebreid tegen een fractie van de investeringskosten van de bouw van een nieuwe lithiumionfabriek. Het betekent ook dat de leercurve voor de productie van natriumionbatterijen korter is, omdat het productiepersoneel, de kwaliteitssystemen en de infrastructuur voor het beheer van de toeleveringsketen rechtstreeks van de lithiumionproductie kunnen worden overgenomen.

TOB NEW ENERGY ondersteunt de productie van natriumionen in beide domeinen — als geïntegreerde leverancier vanbatterijmaterialen Enapparatuur voor batterijproductie.De materiaalleveringsketen van het bedrijf omvat harde koolstofanodes. poeder- en gelaagde oxide kathodematerialen voor natrium-ioncellen. De apparatuur van het bedrijf – mengers, coatingmachines, kalanders, assemblagesystemen, vormkasten – bedient natrium-ionlijnen met dezelfde infrastructuur als lithium-ionlijnen. Voor fabrikanten die hun eerste natrium-ionlijn bouwen, verbindt de geïntegreerde aanpak van TOB NEW ENERGY materialen en apparatuur binnen één engineeringteam – waardoor de gefragmenteerde inkoop en procesontwikkeling die afzonderlijke materiaal- en apparatuurleveranciers onvermijdelijk creëren, worden geëlimineerd.

Fase 5: Het Chinese natrium-ionen-ecosysteem

China's leidende positie in de industrialisatie van natrium-ionbatterijen is niet het resultaat van een overheidsprogramma dat specifiek op natrium-ionbatterijen is gericht. Het is een indirect gevolg van China's leidende positie in de productie van lithium-ionbatterijen.

De fysieke nabijheid van producenten van kathodematerialen, anodematerialen, elektrolytformuleerders, apparatuurfabrikanten en celproducenten binnen een straal van enkele honderden kilometers maakt procesfeedbackcycli mogelijk die onmogelijk zijn in toeleveringsketens die meerdere continenten omvatten. Een producent van hard koolstof in Shandong kan monsters naar een celfabrikant in Fujian verzenden, binnen enkele weken cyclusgegevens ontvangen en de carbonisatieparameters voor de volgende batch aanpassen – allemaal binnen één kwartaalplanning. Dezelfde feedbacklus tussen een Europese celfabrikant en een Aziatische leverancier van hard koolstof duurt maanden.

Dit ecosysteem ondersteunt ook de aanpassing van de apparatuur die natriumionen vereisen. Fabrikanten van coatingmatrijzen die de geometrie van sleufmatrijzen hebben geoptimaliseerd voor NMC- en LFP-slurries, optimaliseren nu voor natriumionen-gelaagde oxide- en Pruisisch blauw-analoge slurries – waarbij ze dezelfde expertise op het gebied van vloeistofdynamica toepassen op een nieuwe reologie. Fabrikanten van vormingssystemen die protocollen hebben ontwikkeld voor lithium-ioncellen met grafietanodes, ontwikkelen nu protocollen voor natrium-ioncellen met hardkoolstofanodes – waarbij ze dezelfde elektrochemische techniek toepassen op een nieuwe SEI-chemie. De expertise wordt overgedragen. De parameterinstellingen niet.

Voor internationale partners betekent de selectie van een in China gevestigde ontwikkelaar van natrium-ionbatterijtechnologie niet alleen het beoordelen van de eigen capaciteiten van de ontwikkelaar, maar ook van het ecosysteem waarmee ze verbonden zijn – hun relaties met leveranciers van harde koolstofmaterialen, hun NaPF₆-toeleveringsketen en hun ervaring met de aanpassing van apparatuur. Een ontwikkelaar met sterke banden met het ecosysteem kan problemen in de toeleveringsketen oplossen die een ontwikkelaar die geïsoleerd werkt niet kan oplossen.

Fase 6: De beslissing over het partnerschap

Bij de selectie van een partner voor natrium-iontechnologie moet rekening worden gehouden met aspecten die overlappen met de algemene evaluatie van leveranciers van batterijapparatuur – zoals de infrastructuur van de pilotlijn, procesgegevens en patentportfolio – en met aspecten die specifiek zijn voor natrium-iontechnologie.

Met welke kathodeproductieroute heeft de partner ervaring? Gelaagde oxide-, Pruisisch blauw-analoog- en polyanionische verbindingkathodes vereisen verschillende syntheseapparatuur, verschillende slurryformuleringen en verschillende elektrodenverwerkingsparameters. Een partner wiens ervaring met natriumionen zich concentreert op één kathodeproductieroute is mogelijk niet de optimale partner voor een andere route.

Hoe zit het met de levering van hard koolstof aan de partner? Produceren ze hun eigen hard koolstof, of kopen ze die van een derde partij? Een partner die de levering van hard koolstof zelf beheert – via interne productie of via een stabiele, gekwalificeerde leveranciersrelatie – kan de consistentie van de anodes garanderen. Een partner die hard koolstof op de spotmarkt inkoopt, kan dat niet.

Heeft de partner testgegevens van natriumioncellen – niet alleen materiaalspecificaties, maar ook daadwerkelijke cyclusgegevens van cellen die zijn gebouwd met hun kathode- en anodematerialen op productierepresentatieve apparatuur? Materiaalspecificaties zijn noodzakelijk. Celgegevens zijn voldoende. Het enige bewijs dat een natriumionkathodepoeder werkt, is een natriumioncel die de cyclus doorstaat.

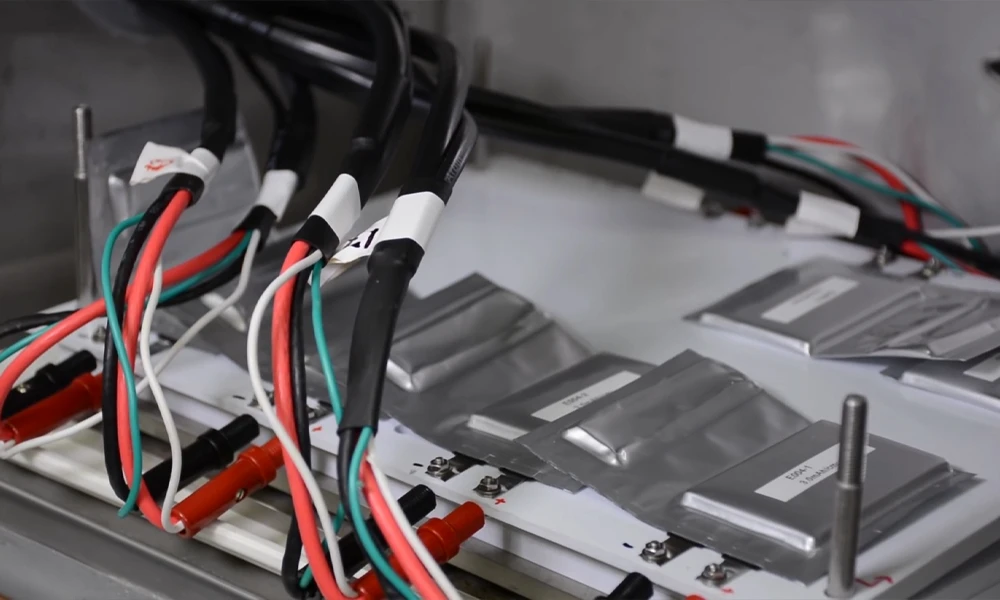

Natriumion-zakcellen ondergaan levensduurtesten.

Bij de beslissing over een partnerschap moet ook rekening worden gehouden met de langere termijnontwikkeling van batterijtechnologie. Een partner die zowel lithium-ion- als natrium-ionbatterijen vanuit één centrale engineering- en toeleveringsbasis ondersteunt, elimineert de overstapkosten die gepaard gaan met het wisselen van leveranciers tussen verschillende chemische generaties. In een toekomst met meerdere chemische samenstellingen lopen die overstapkosten bij elke overgang naar een andere technologie verder op.

Samenvatting van het samenwerkingsverband voor natrium-ionbatterijtechnologie: Natrium-ionbatterijen zijn van academisch onderzoek overgegaan naar industriële productie, gedreven door het concentratierisico in de lithiumtoeleveringsketen, snelle verbeteringen in kathode- en anodematerialen en het vermogen van China om zijn lithium-ionproductiebasis te benutten – meer dan 80 procent van de productieapparatuur is direct herbruikbaar. Drie kathoderoutes – gelaagde oxiden, Pruisisch blauw-analogen en polyanionische verbindingen – hebben een gemeenschappelijk knelpunt bij de anode: de efficiëntie en kosten van de eerste cyclus van hard koolstof. De compatibiliteit van de productie met lithium-ionproductielijnen geeft natrium-ionbatterijen een kostenvoordeel dat solid-state batterijen niet hebben. Het Chinese ecosysteem voor natrium-ionbatterijen – gebouwd op twee decennia van ontwikkeling van lithium-ioninfrastructuur en -toeleveringsketens – biedt internationale partners toegang tot materialen, apparatuur en procesexpertise die jaren zouden kosten om zelfstandig te ontwikkelen. Bij de selectie van een in China gevestigde technologiepartner voor natrium-ionbatterijen is het belangrijk om de specifieke ervaring met de kathoderoute, de controle over de toeleveringsketen van hard koolstof, testgegevens op celniveau en het vermogen van de partner om meerdere batterijchemieën te ondersteunen tijdens technologische transities te evalueren.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.

Neil Zhao — Technisch directeur, Xiamen TOB New Energy Technology Co., Ltd.
