Een complete gids voor het implementeren van industriële solid-state batterijtechnologie in de productie

Door Dany Huang, Ph.D.

"Vastestofbatterijen zullen over vijf jaar massaal geproduceerd worden." Variaties op deze bewering duiken al meer dan tien jaar op in presentaties en technologieplannen van de industrie. De cynicus ziet een steeds verder wegzakkende horizon. De ingenieur ziet iets anders: de kloof tussen laboratoriumdemonstratie en productie op fabrieksschaal – een kloof die vloeibare lithium-ionbatterijen pas na twintig jaar dichten – wordt in realtime kleiner. De afgelopen drie jaar is het gesprek kwalitatief veranderd. Het wordt niet langer gedomineerd door universitaire publicaties met gegevens over de levensduur van knoopcelbatterijen. Het wordt steeds meer gedreven door opbrengstcijfers van proefproductielijnen, specificaties van apparatuur en parameters van productieprocessen – de taal van industrialisatie, niet van ontdekking.

Chinese bedrijven die batterijapparatuur en -materialen produceren Er is een groeiende vraag naar apparatuur voor proefproductielijnen voor vaste stoffen, coatingsystemen die in handschoenkasten zijn geïntegreerd en droogkamers die bestand zijn tegen de omgevingsomstandigheden die nodig zijn voor de verwerking van vaste stoffen. Deze gids behandelt wat er nodig is om vastestofbatterijen op grote schaal te produceren – niet of ze werken.

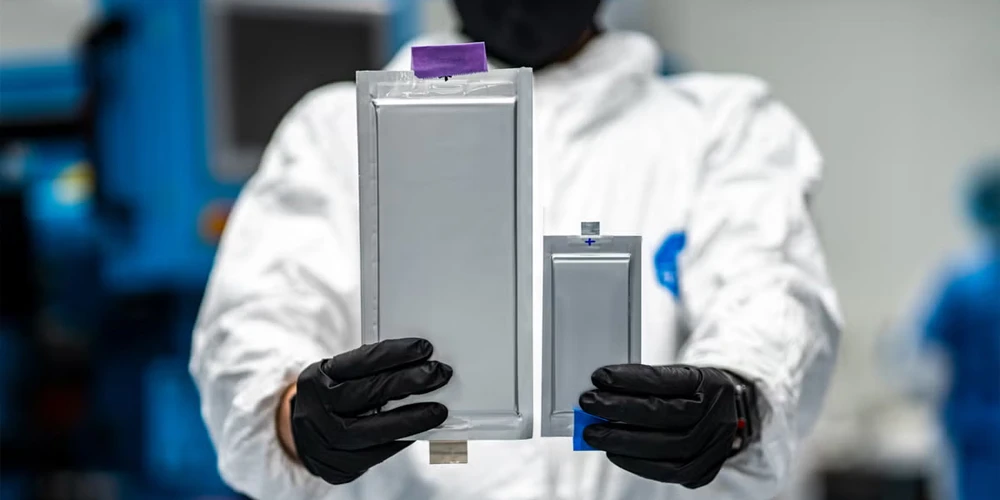

Vastestofbatterij

Element 1: Waarom vaste stoffen belangrijk zijn

Vier structurele voordelen stimuleren investeringen in solid-state batterijtechnologie. Elk van deze voordelen heeft gevolgen voor de productie, die vaak over het hoofd worden gezien in technologische aankondigingen.

Veiligheid. Het vervangen van een ontvlambare organische vloeibare elektrolyt door een niet-ontvlambarevaste elektrolyt Dit verwijdert de brandstofbron voor thermische oververhitting. De technische realiteit is echter genuanceerder. Sulfide-elektrolyten reageren met vocht en produceren waterstofsulfide, dat giftig is bij concentraties boven de 100 delen per miljoen. Oxide-elektrolyten zijn chemisch stabiel, maar bros. Veiligheid in vaste stoffen betekent niet de afwezigheid van gevaren. Het gaat om een ​​andere reeks gevaren die andere beheersmaatregelen vereisen.

Energiedichtheid. Een vaste elektrolyt die de penetratie van lithiumdendrieten fysiek blokkeert, maakt het gebruik van een lithiummetaalanode mogelijk — theoretische capaciteit 3860 milliampère-uur per gram, tegenover 372 voor grafiet. De technische realiteit: lithiumdendrieten kunnen nog steeds langs korrelgrenzen in vaste elektrolyten groeien. Om ze te onderdrukken is grensvlaktechniek nodig — coatings, tussenlagen, druktoepassing — wat de procescomplexiteit en -kosten verhoogt.

Breed temperatuurbereik. Bepaalde sulfide-elektrolyten behouden een hoge ionengeleiding bij temperaturen waarbij vloeibare elektrolyten bevriezen of stroperig worden, wat het thermisch beheer op pakketniveau vereenvoudigt. De afweging in de productie: het handhaven van de droge omstandigheden die sulfiden vereisen, terwijl de temperatuur over de gehele productielijn wordt geregeld, is een HVAC-uitdaging op fabrieksschaal.

Vereenvoudiging op systeemniveau. Van nature veiligere cellen vereisen minder beschermende structuur op pakketniveau, waardoor de energiedichtheid op systeemniveau verbetert. Bipolaire stapeling – waarbij cellen in serie binnen één behuizing worden gestapeld – verbetert de efficiëntie van het pakket verder. Deze voordelen komen tot uiting in kostenmodellen, niet in laboratoriumgegevens.

Element 2: Drie elektrolytroutes

Drie families van vaste elektrolyten domineren de ontwikkeling. Deze vereisen fundamenteel verschillende productieprocessen.

Oxide-elektrolyten — LLZO EnLATP zijn de meest veelbelovende kandidaten — ze bieden een uitstekende chemische stabiliteit en een breed elektrochemisch venster. Ze zijn stabiel ten opzichte van lithiummetaal en verdragen kathodes met hoge spanning. Hun ionengeleiding bij kamertemperatuur, typisch 10⁻⁴ tot 10⁻³ siemens per centimeter, benadert die van vloeibare elektrolyten. De productie-uitdaging: oxiden zijn keramische materialen. Ze vereisen sinteren bij temperaturen boven de 1000 graden Celsius om de dichtheid te bereiken die nodig is voor ionengeleiding. Tijdens het sinteren reageren de elektrolyt- en kathodematerialen op hun grensvlak, waardoor secundaire fasen met een hoge impedantie ontstaan. Het verlagen van de sintertemperatuur — door middel van sinterhulpmiddelen, nanodeeltjes of alternatieve verwerkingsmethoden — is het grootste productieprobleem voor de oxideproductie. Een andere uitdaging is mechanisch van aard: dunne, dichte keramische platen zijn bros. Het produceren van elektrolytlagen van minder dan 50 micron — noodzakelijk voor een concurrerende energiedichtheid — met behoud van mechanische integriteit tijdens de celassemblage is een onopgelost productieprobleem op productieschaal.

Sulfide-elektrolyten Sulfiden, zoals de LGPS-familie en argyrodieten zoals Li₆PS₅Cl, bereiken bij kamertemperatuur een ionengeleidbaarheid van meer dan 10⁻² siemens per centimeter. Dit is hoger dan bij vloeibare elektrolyten. Sulfiden zijn mechanisch zacht en kunnen worden verdicht door koudpersen in plaats van sinteren bij hoge temperaturen. Dit is een groot voordeel voor de productie: geen ovens van duizend graden, geen co-sinterreacties aan het grensvlak. Het nadeel is de extreme gevoeligheid voor vocht. Sulfiden reageren onomkeerbaar met water en produceren daarbij H₂S. De gehele productieketen – mengen, coaten, assembleren – moet plaatsvinden bij een dauwpunt van -50 graden Celsius of lager. Bij een dauwpunt van -50 °C bevat de lucht in de droogruimte minder vocht dan de uitgeademde lucht van één operator. Eén persoon die de ruimte betreedt zonder de luchtsluisprotocollen te volgen, kan het dauwpunt in minder dan een minuut met 10 graden verhogen – en elke blootgestelde batch sulfide-elektrolyt wordt dan afgekeurd. De droogruimte-infrastructuur voor de verwerking van sulfiden is geen kleine verbetering ten opzichte van een droogruimte voor lithium-ionbatterijen. Het is een faciliteit van een andere categorie. TOB NEW ENERGY, waarvan de vestiging in Xiamen droogruimtes omvat, is daar een voorbeeld van. Met bewezen dauwpuntbeheersing bij -50 °C behoort het bedrijf tot de leveranciers van geïntegreerde apparatuur met de milieuvriendelijke infrastructuur die de verwerking van sulfiden vereist.

Polymeerelektrolyten – PEO-gebaseerde systemen zijn het meest ontwikkeld – bieden de eenvoudigste productiemethode. PEO- en lithiumzoutoplossingen kunnen met kleine aanpassingen op bestaande roll-to-roll-apparatuur worden aangebracht. Geen sinteren bij duizend graden. Geen droogkamers van -50 graden. De keerzijde: de ionische geleidbaarheid van PEO bij kamertemperatuur is 10⁻⁶ tot 10⁻⁵ siemens per centimeter – twee tot drie ordes van grootte lager dan die van vloeibare elektrolyten. Polymeer vaste-stofcellen vereisen doorgaans bedrijfstemperaturen van 60 tot 80 graden Celsius om bruikbaar vermogen te leveren. Dit beperkt hun toepassing tot stationaire opslag en niche-industriële toepassingen. Composietelektrolyten – PEO gemengd met anorganische vulstoffen zoals LLZO-nanodeeltjes – verbeteren de geleidbaarheid bij kamertemperatuur tot in de orde van 10⁻⁴, waardoor het verschil kleiner wordt.

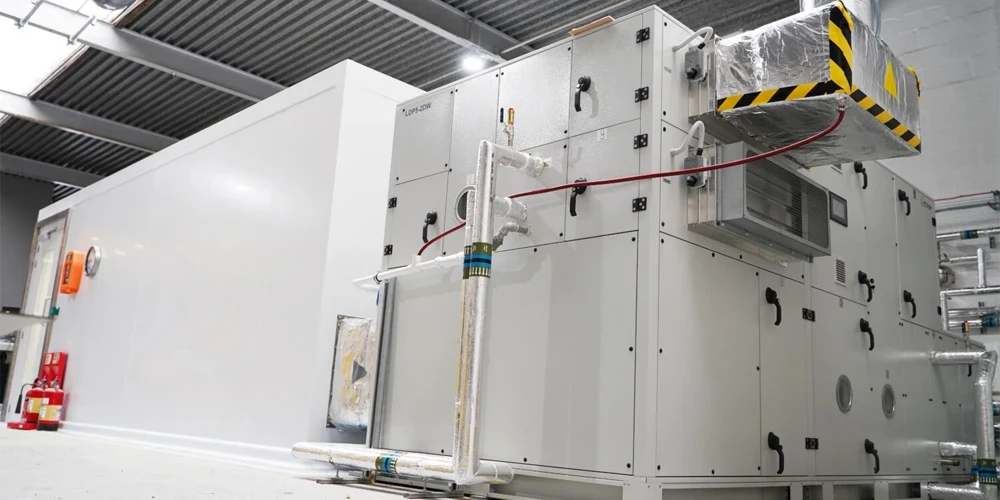

Droge ruimte voor solid-state batterijen

Element 3: De realiteit creëren via de route

Het knelpunt in de productie van de oxide-route is de sinterstap. Een tunneloven die halfgeleidercellen verwerkt bij temperaturen van meer dan 1000 graden Celsius verbruikt megawatt aan energie en vertegenwoordigt tientallen miljoenen dollars aan kapitaal voor een fabriek met een capaciteit van gigawattuur. Het probleem van de co-sinterreactie aan het grensvlak kent geen volledige oplossing. De huidige strategieën om dit te verhelpen omvatten het aanbrengen van coatings op het kathodeoppervlak via sol-gel of sputteren, wat extra processtappen en kosten met zich meebrengt.

Het productieknelpunt van de sulfide-route is dedroge ruimteHet handhaven van een dauwpunt van -50 tot -60 graden Celsius in een productiefaciliteit – met luchtsluizen voor materiaalaanvoer en -afvoer, personeelssluizen en de bijbehorende ontvochtigingsapparatuur – vertegenwoordigt een investerings- en operationele kostprijs die de kosten van de coating- en assemblageapparatuur zelf kan overstijgen. Bovendien zijn sulfiden onverenigbaar met het standaard NMP/PVDF-slurrysysteem. Ze vereisen niet-polaire oplosmiddelen – tolueen, xyleen, heptaan – en compatibele bindmiddelen, wat betekent dat het gehele coating- en oplosmiddelterugwinningssysteem moet worden ontworpen voor een nieuwe chemie. Voor bedrijven die leveranciers van apparatuur voor de productie van vaste sulfiden evalueren, is de aanwezigheid of afwezigheid van deze droogruimte-infrastructuur een binaire filter: een leverancier kan sulfiden verwerken of niet.

Het grootste knelpunt bij de productie van polymeerbatterijen zit hem in de prestaties, niet in de productie zelf. De apparatuur is er. Het proces is bekend. De cellen werken – bij 60 graden Celsius. Voor toepassingen die een hogere bedrijfstemperatuur kunnen verdragen, zijn polymeerbatterijen de meest voor de hand liggende productiemogelijkheid. Voor auto's en consumentenelektronica – waar werking bij kamertemperatuur een absolute vereiste is – vereisen polymeerelektrolyten samengestelde formules die nog in ontwikkeling zijn.

Element 4: Apparatuurvereisten — Een andere machine-set

Bij de productie van solid-state batterijen wordt niet dezelfde apparatuur gebruikt als bij de productie van lithium-ionbatterijen, met slechts kleine aanpassingen. Voor diverse cruciale stappen zijn fundamenteel andere machines nodig.

Droogkamers voor de verwerking van sulfiden vereisen een dauwpunt dat 10 tot 20 graden lager ligt dan dat van de beste lithium-ion droogkamers. De energiekosten voor het verwijderen van dat extra vocht zijn niet lineair, maar exponentieel. Elke extra graad verlaging van het dauwpunt vereist onevenredig veel meer koelcapaciteit naarmate het vochtgehalte van de lucht nul nadert.

Drukgestuurd stapelen vervangt conventioneel stapelen of wikkelen. In een vloeistofcel vult de elektrolyt de ruimtes tussen elektrode en separator. In een vastestofcel is het grensvlak vast-vast. Externe druk – uniform over het gehele elektrodeoppervlak – is vereist om contact tussen de grensvlakken te behouden. Te weinig druk leidt tot een hoge grensvlakweerstand. Te veel druk veroorzaakt scheuren in keramische elektrolyten. De stapelapparatuur voor vastestofcellen moet een nauwkeurige druk uitoefenen en handhaven – een vereiste waaraan de stapelapparatuur voor vloeistofcellen niet voldoet.

De verwerking van lithiummetaalanodes brengt een geheel nieuwe uitdaging met zich mee op het gebied van materiaalhantering. Lithiumfolie – doorgaans 20 tot 50 micron dik – is zacht, kleverig en reactief. Het kan niet worden verwerkt met dezelfde rollen, spanningsregelsystemen en snijmechanismen als koper- en aluminiumfolie. Anodevrije ontwerpen – waarbij lithiummetaal in situ wordt geplateerd tijdens de eerste lading – elimineren de noodzaak tot het hanteren van lithiumfolie, maar verplaatsen de productie-uitdaging naar de vormingsstap. Deze stap vereist een uniforme lithiumplating over het gehele elektrodeoppervlak onder nauwkeurig gecontroleerde druk en stroomdichtheid.

De apparatuur voor coating en depositie verschilt afhankelijk van de elektrolytmethode. Coating met sulfidesuspensie vereist coatingkoppen die compatibel zijn met niet-polaire oplosmiddelen, afgesloten droogsystemen en oplosmiddelterugwinning voor organische oplosmiddelen – een andere technische specificatie dan bij coating op basis van NMP. Oxide-elektrolytdepositie kan gebruikmaken van dampfasemethoden – CVD, PVD – die zijn overgenomen uit de halfgeleiderindustrie, niet uit de batterij-industrie. Dit zijn fundamenteel verschillende productieplatformen met verschillende kostenstructuren en doorvoercapaciteiten.

Element 5: Samenwerking voor industrialisatie

De bedrijven en instellingen die erin zullen slagen de solid-state batterijtechnologie te industrialiseren, zijn degenen die de cirkel rond kunnen maken tussen materiaalontwikkeling en productietechniek – want bij solid-state batterijen zijn dit in feite dezelfde problemen.

Het model van "fundamenteel universitair onderzoek plus implementatie in de bedrijfstechniek", dat effectief is gebleken bij lithium-ionbatterijen, is nog crucialer voor solid-state batterijen. De materiaalkundige uitdagingen – interfacestabiliteit, dendrietonderdrukking, elektrolytverwerking – vereisen de fundamentele kennis die academische laboratoria bieden. De productie-uitdagingen – droogkamertechniek, drukgecontroleerde stapeling, lithiummetaalverwerking – vereisen de praktijkervaring die fabrikanten van apparatuur bezitten. Geen van beide kan het probleem alleen oplossen.

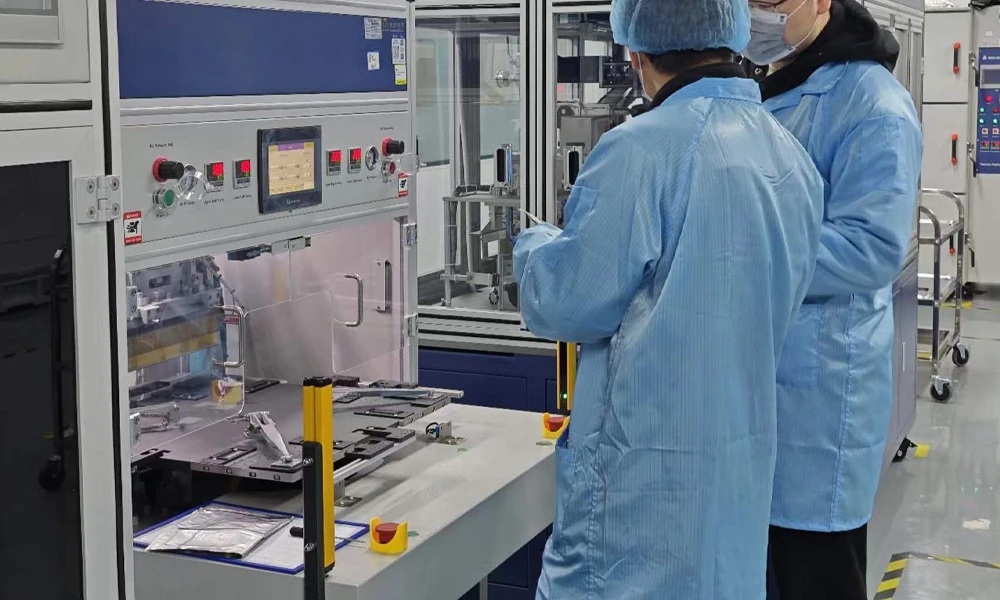

Onderzoek naar solid-state batterijen in het gezamenlijke TOB-laboratorium

Agezamenlijk universiteit-bedrijfslaboratorium De samenwerking tussen TOB NEW ENERGY en de onderzoeksgroep voor solid-state batterijen van de Central South University werkt volgens dit principe. Universitair onderzoek naar elektrolytmaterialen en interface-mechanismen vormt de basis voor het ontwerp van apparatuur en de procesontwikkeling. Gegevens uit pilotproducties over de produceerbaarheid worden vervolgens gebruikt om de onderzoeksrichting van de universiteit te bepalen. Dit is geen sponsorovereenkomst, maar een actieve samenwerking op het gebied van engineering – een van de vele dergelijke partnerschappen in het Chinese batterijonderzoekslandschap die academische ontdekkingen verbinden met industriële implementatie.

Element 6: Realistische tijdlijnen

De industrialisatie van solid-state batterijtechnologie zal geen eenmalige doorbraak zijn. Het zal een reeks technische problemen betreffen die in de loop der jaren stapsgewijs worden opgelost.

Op polymeren en polymeercomposieten gebaseerde vastestofcellen vinden nu hun weg naar nichemarkten buiten de automobielindustrie, zoals stationaire opslag, industriële apparatuur en toepassingen waar een verhoogde bedrijfstemperatuur acceptabel is. Deze toepassingen genereren de productie-ervaring die de basis zal vormen voor de volgende generatie.

Op sulfide gebaseerde accucellen van automobielkwaliteit liggen op schema om in 2027 of 2028 in productie te gaan, conform de tijdschema's van Toyota, Samsung SDI en CATL. De productie-infrastructuur – droogkamers, coatinglijnen voor niet-polaire oplosmiddelen, systemen voor de verwerking van lithiummetaal – wordt momenteel gebouwd. De cellen die in 2028 van de productielijnen zullen rollen, worden nu als prototype getest op proefapparatuur.

Op oxiden gebaseerde volledig vastestofcellen, die zowel de sinteringsproblemen als de uitdagingen op het gebied van mechanische integriteit moeten oplossen, zullen naar verwachting pas na 2028 in productie gaan. Halfvaste benaderingen – oxide-elektrolyten gecombineerd met kleine hoeveelheden vloeibare elektrolyt – kunnen mogelijk eerder op de markt komen als overbruggingstechnologie.

Voor batterijfabrikanten en investeerders is de juiste aanpak vandaag de dag niet om te wedden op welke elektrolytmethode zal "winnen". Het is beter om te beginnen met het verzamelen van productiegegevens over de methode die het beste aansluit bij hun toepassing – op pilotschaal, met productierepresentatieve apparatuur en met hun beoogde celontwerp. Het bedrijf dat hier in 2026 mee begint, heeft drie jaar aan productie-ervaring opgedaan wanneer de markt opengaat. Het bedrijf dat wacht tot de technologie "bewezen" is, loopt drie jaar achter.

Samenvatting van de productie van solid-state batterijen: Solid-state batterijen vervangen brandbare vloeibare elektrolyten door vaste elektrolyten, waardoor lithiummetaalanodes en intrinsiek veiligere cellen mogelijk worden. Drie elektrolytroutes domineren: oxiden die sinteren bij hoge temperaturen vereisen, sulfiden die extreme droge omstandigheden vereisen bij een dauwpunt van -50 tot -60 graden Celsius, en polymeren die de eenvoudigste productieroute bieden ten koste van de prestaties bij kamertemperatuur. De productie van solid-state cellen vereist fundamenteel andere apparatuur: drukgecontroleerde stapeling voor vaste-vaste interfaces, systemen voor de verwerking van lithiummetaal en coatingapparatuur die compatibel is met niet-polaire oplosmiddelsystemen. De industrialisatietijdlijn is afhankelijk van de gekozen route. Polymeercomposietcellen betreden nu nichemarkten, sulfide-autobrandstofcellen staan ​​gepland voor 2027-2028 en oxide-volledig vastestofcellen voor na 2028. Succesvolle samenwerkingen zijn afhankelijk van de integratie van materiaalkunde met productietechniek – een capaciteit die het samenwerkingsmodel tussen universiteit en bedrijfsleven, zoals het gezamenlijke laboratorium van TOB NEW ENERGY met Central South University, specifiek biedt.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
