Hoe kiest u een batterijsuspensiemixer voor industriële productie

Door Dany Huang, Ph.D.

Vraag een batterijingenieur om de meest kritieke machine op een productielijn te noemen, en de antwoorden wijzen stroomafwaarts — de coatingmachine, de kalander, het formatiesysteem. Zelden de slurrymixer. Toch kan bijna elk kwaliteitsprobleem dat stroomafwaarts zichtbaar wordt, worden teruggevoerd naar de mengtank. De slurrymixer is waar de batterij begint. Deze bepaalt hoe goed actieve materiaaldeeltjes worden gedispergeerd, hoe uniform het geleidende koolstofnetwerk eromheen wordt gevormd en of de elektrode consistente prestaties levert gedurende duizenden cycli.

Chinese fabrikanten van batterijslurrymixers, aangevoerd door geïntegreerde leveranciers zoals TOB NEW ENERGY, leveren het grootste deel van de wereldwijde markt.

Deel I: Wat gebeurt er in de mengtank

Het mengen van batterijslurry is geen roeren. Het is een reeks van drie fysieke fasen met verschillende technische vereisten, die elk afzonderlijk kunnen mislukken.

Bevochtiging is de eerste fase. Vaste deeltjes — actief materiaal, geleidend koolstof, bindmiddel — worden in contact gebracht met het oplosmiddel. De vloeistof moet de lucht verdringen die aan elk deeltjesoppervlak is geadsorbeerd. Deeltjes die niet volledig zijn bevochtigd, worden stabiele agglomeraten die door geen enkele hoeveelheid vervolgmening kunnen worden afgebroken. De bevochtigingsfase bepaalt het maximale niveau van de dispersiekwaliteit. Als deze slecht wordt uitgevoerd, kan niets stroomafwaarts dit herstellen. Vacuüm tijdens bevochtiging trekt oplosmiddel in poriën van deeltjes waarin anders lucht opgesloten zou blijven.

Dispersie is de tweede fase. Mechanische afschuifkrachten breken agglomeraten af en verdelen deeltjes gelijkmatig door de slurry. De afschuiving moet hoog genoeg zijn om deeltjes te scheiden, maar niet zo hoog dat de actieve materiaaldeeltjes zelf breken — beschadigde oppervlakken hebben een groter specifiek oppervlak, verbruiken meer elektrolyt tijdens SEI-vorming en verlagen de coulombische efficiëntie van de eerste cyclus. De afschuiving moet ook gelijkmatig over het tankvolume worden verdeeld. Een mixer die intense afschuiving nabij de bladen en zwakke afschuiving bij de wanden veroorzaakt, produceert slurry met ruimtelijk variabele dispersie. De mixer van TOB behandelt de gelijkmatigheid van afschuiving via de geometrie van bladen en vat.

Stabilisatie is de derde fase. Zodra deeltjes zijn gedispergeerd, moet het bindmiddelnetwerk ze in suspensie houden. Zonder voldoende stabilisatie vormen gedispergeerde deeltjes na verloop van tijd opnieuw agglomeraten — waardoor het werk van de dispersiefase ongedaan wordt gemaakt. Het verschuiven van de slurryviscositeit tijdens het bewaren is het meetbare symptoom van onvoldoende stabilisatie. Op een productielijn waar slurry uren in een opslagtank staat voordat coating plaatsvindt, is deze verschuiving niet theoretisch. Het is een procescontrolevariabele die direct invloed heeft op de coatinguniformiteit aan het begin, midden en einde van een productierun.

Deze drie fasen zijn niet opeenvolgend in een productiemixer. Ze overlappen elkaar. Het mixerontwerp moet bevochtiging, dispersie en stabilisatie mogelijk maken onder dezelfde omstandigheden in hetzelfde tankvolume — een veel veeleisendere technische vereiste dan het bereiken van slechts één afzonderlijke toestand.

Vacuüm- en temperatuurregeling zijn geen optionele functies op een productiebatterijslurrymixer. Slurry's met hoge viscositeit nemen tijdens het mengen luchtbellen op — zonder vacuümontgassing worden ingesloten bellen gaatjesdefecten in de gecoate elektrode, onzichtbaar voor het blote oog maar rampzalig voor celconsistentie op grote schaal. De mechanische mengenergie wordt omgezet in warmte — voor formuleringen die PVDF bevatten kunnen temperatuurpieken boven de stabiliteitsdrempel van het bindmiddel voortijdige gelering veroorzaken die de hele batch vernietigt. De productiemixers van TOB NEW ENERGY bevatten standaard vacuüm- en manteltemperatuurregeling — niet omdat het specificatieblad dit vereist, maar omdat de procesfysica geen alternatief laat.

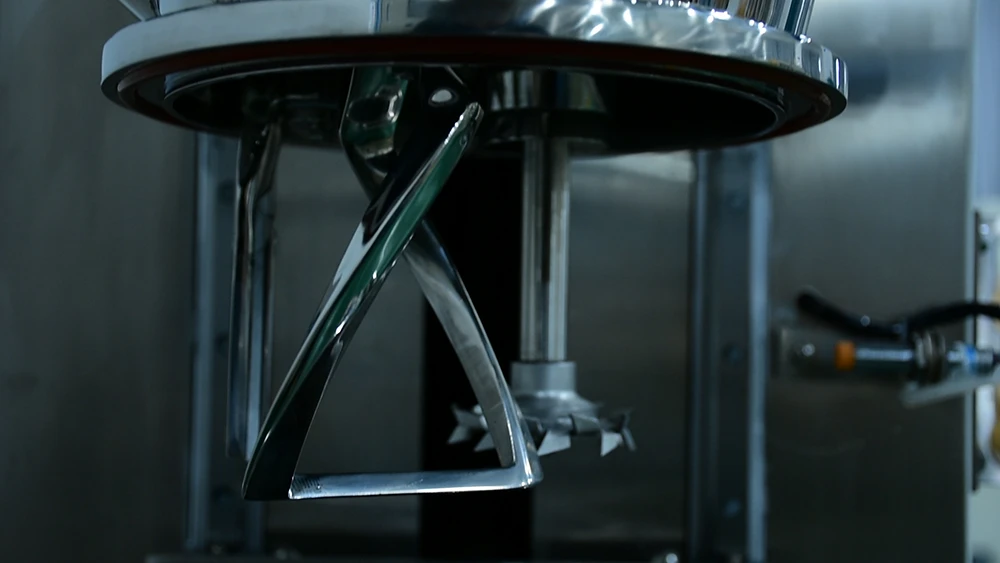

Structuur van de planetaire mixer

Deel II: Zes specificaties die de mixerprestaties bepalen

Effectief werkvolume

Het nominale tankvolume is niet hetzelfde als het bruikbare volume. Het effectieve werkvolume bedraagt doorgaans 60 tot 80 procent van het nominale volume — de mixer heeft vrije ruimte nodig zodat de slurry onder de planetaire bladen kan vouwen en tuimelen in plaats van alleen in een cirkel te bewegen. Een tank die boven het effectieve volume wordt gevuld, produceert slurry die beweegt zonder te mengen. Voor productieplanning moet elke capaciteitsberekening het effectieve volume gebruiken, niet het nominale.

Planetaire mengmechanisme

Planetaire menging — bladen die rond het midden van de tank draaien terwijl ze om hun eigen assen roteren — is de standaardarchitectuur voor batterijslurrymixers. De dubbele beweging creëert multidirectionele afschuiving die mixers met één as niet kunnen bereiken. De bladgeometrie — vlinder, spiraalvormig, klauwtype — bepaalt de verdeling van het afschuifveld door de tank, en verschillende chemieën reageren verschillend. De hoge vaste-stofinhoud van LFP met geleidende nano-koolstofadditieven veroorzaakt fundamenteel ander stromingsgedrag dan NMC met grotere primaire deeltjes en lagere vaste-stofgehalten. Een fabrikant van batterijslurrymixers die niet kan uitleggen welke bladgeometrie geschikt is voor welke chemie en waarom, verkoopt hardware zonder proceskennis. Het TOB-patent voor de mixer CN202122021115 behandelt de mengeffectiviteit via optimalisatie van blad en vat — techniek die in patenten bestaat maar niet in catalogi.

Vacuümmogelijkheid

Industriële batterijslurrymixers werken bij -0,09 tot -0,095 MPa relatief vacuüm. Het vacuüm heeft twee functies: de slurry ontgassen om coatinggaatjes te voorkomen en de bevochtiging verbeteren door oplosmiddel in poriën van deeltjes te trekken waarin anders lucht zou achterblijven. Het vasthouden van vacuüm — hoe lang het systeem het doelvacuüm gedurende een mengcyclus handhaaft — is belangrijker dan het uiteindelijke vacuümgetal op het specificatieblad. Een afdichting met een langzaam lek waardoor het vacuüm gedurende een cyclus van twee uur afneemt, produceert slurry waarvan de bovenste en onderste delen onder verschillende omstandigheden zijn gemengd. Ze kwamen uit dezelfde batch. Het is niet dezelfde slurry.

Precisie van temperatuurregeling

Temperatuur beïnvloedt slurryviscositeit, de oplossnelheid van het bindmiddel en de verdampingssnelheid van het oplosmiddel. Voor formuleringen op basis van NMP veroorzaakt ongecontroleerde temperatuurstijging ook oplosmiddeldamp die het vaste-stofgehalte verandert — de slurry aan het einde van de cyclus is niet dezelfde als die aan het begin werd geformuleerd. TOB's proefmengtests volgen deze parameter routinematig — omdat een temperatuurafwijking in productie geen voetnoot is. Het is een verloren batch. De responstijd van het mantelsysteem — van het detecteren van een temperatuurafwijking tot het herstellen van het instelpunt — bepaalt hoe nauwkeurig het mengproces binnen zijn procesvenster blijft.

Maatstaven voor dispersiekwaliteit

De uitvoer van de mixer is slurry. De enige betekenisvolle beoordeling van een batterijslurrymixer is de kwaliteit van de slurry die deze produceert. Maalfijnheid — gemeten met een maalmeter — moet lager zijn dan 15 tot 30 micrometer voor industriële batterijelektroden. Viscositeitsstabiliteit — de verandering in slurryviscositeit na twee tot vier uur statisch bewaren — geeft aan hoe goed de stabilisatiefase heeft gewerkt. De meest directe test: coat een elektrode met de slurry, droog deze en inspecteer de dwarsdoorsnede onder SEM. Als koolstofeilanden zichtbaar zijn als afzonderlijke donkere gebieden rond de actieve materiaaldeeltjes, was de dispersiekwaliteit onvoldoende — ongeacht wat het specificatieblad van de mixer beloofde. Het Xiamen-toepassingslaboratorium van TOB NEW ENERGY voert deze exacte materiaalspecifieke slurrytests uit voor klanten vóór de specificatie van apparatuur — waarbij echte klantpoeders door proefmixers worden gevoerd en karakteriseringsgegevens worden geleverd die catalogusbeloftes vervangen door gemeten resultaten.

Materiaalcompatibiliteit en reinigbaarheid

Materialen van vat en bladen — roestvrij staal 304 of 316L — moeten overeenkomen met het oplosmiddelsysteem. NMP, water en speciale oplosmiddelen stellen elk verschillende eisen aan afdichtingen, pakkingen en oppervlaktebehandelingen. Tussen formuleringen door hangt de reinigingsefficiëntie af van de ruwheid van het binnenoppervlak, de demonteerbaarheid van de bladen en de aan- of afwezigheid van clean-in-place-aansluitingen. Een menger die vier uur nodig heeft om tussen formuleringen te reinigen, vereist een ander productieschema dan een menger die 45 minuten nodig heeft. De mengerontwerpen van TOB's houden rekening met reinigingsefficiëntie als productiemaatstaf — omdat in faciliteiten met meerdere chemieën elke formulatiewissel deze kosten opstapelt.

Deel III: De batterijslurrymenger afstemmen op de productiefase

Hetzelfde bedrijf kan in verschillende ontwikkelingsfasen volledig verschillende mengers nodig hebben.

Laboratoriumschaalbatterijslurrymenger — 0,5 tot 5 liter, verwerking van grammen tot enkele kilogrammen. Prioriteit: flexibiliteit. De menger moet brede formulatiebereiken aankunnen terwijl het R&D-team materiaalcombinaties screent. TOB NEW ENERGY levert mengapparatuur op laboratoriumschaal met procesparameters — snelheidsprofielen, vacuümniveaus, mengsequenties — die zijn ontworpen om door te schalen naar proef- en productieschaal. Een laboratoriummenger van een batterijslurrymengerleverancier die ook productiemachines bouwt, is niet alleen kleinere hardware. Het is het eerste datapunt op een procescurve die doorloopt tot op de fabrieksvloer.

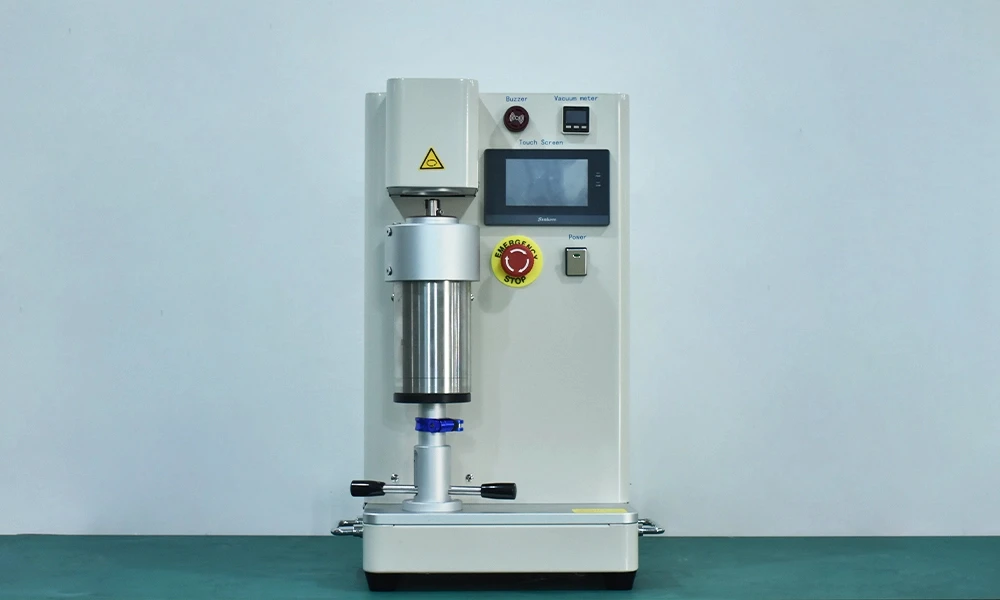

Batterijslurrymenger op laboratoriumschaal

Proefschaal batterijslurrymenger— 5 tot 50 liter. Prioriteit: parametervergrendeling. De proefmenger moet geometrisch vergelijkbaar zijn met de productie-eenheid: hetzelfde bladprofiel, dezelfde verhouding tussen blad- en vatafstand, dezelfde verhouding tussen omwentelings- en rotatiesnelheid. Zonder geometrische overeenkomst worden mengparameters die tijdens de proef zijn ontwikkeld niet overgedragen naar de productiegeometrie. De proefmenger moet ook procesgegevens registreren — snelheid, vacuüm, temperatuur, tijd — omdat het mengrecept dat in deze fase wordt ontwikkeld rechtstreeks in de PLC van de productiemenger wordt geladen. De proefmengfaciliteit van TOB in Xiamen stelt klanten in staat mengrecepten te ontwikkelen en te valideren op apparatuur die de geometrische voorloper is van hun productiemachines. De output is niet alleen een menger — het is een gevalideerd recept dat rechtstreeks naar productie wordt overgedragen.

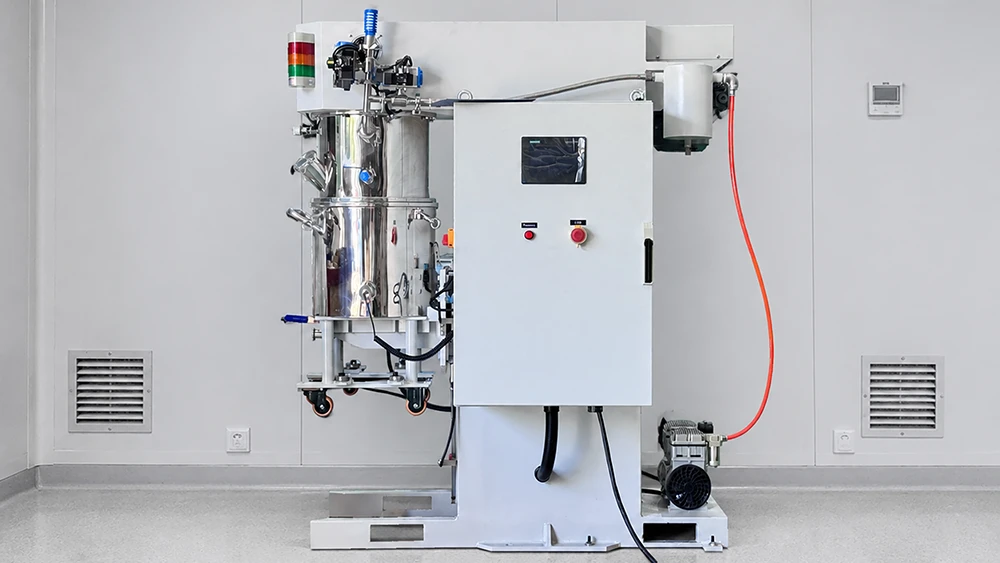

Batterijslurrymenger op proefschaal

Productieschaalbatterijslurrymengsysteem — 50 tot meer dan 2.000 liter. Prioriteit: consistentie tussen batches. Op deze schaal wordt het toevoersysteem net zo belangrijk als de menger zelf. Poederbrugvorming in de toevoertrechter, inconsistente toevoersnelheden bij grote batchgroottes en stofvorming tijdens het laden — problemen die onzichtbaar zijn op laboratoriumschaal — worden primaire consistentieproblemen in productie. Het toevoerapparaatpatent van TOB (CN202122171553) richt zich precies op deze categorie uitdagingen bij materiaalbehandeling op productieschaal. Voor chemieën die voorbewerking van poeder vereisen vóór het mengen, omvat het kogelmolenpatent van TOB (CN201820365533) een upstream-dispersietechnologie die vóór de planetaire menger kan worden geïntegreerd. Samen vertegenwoordigen de drie menggerelateerde patenten van TOB — voor de menger zelf, het toevoersysteem en de voorbereiding van voormengpoeder — een samenhangende technische aanpak voor slurrybewerking als systeem in plaats van als afzonderlijke machine.

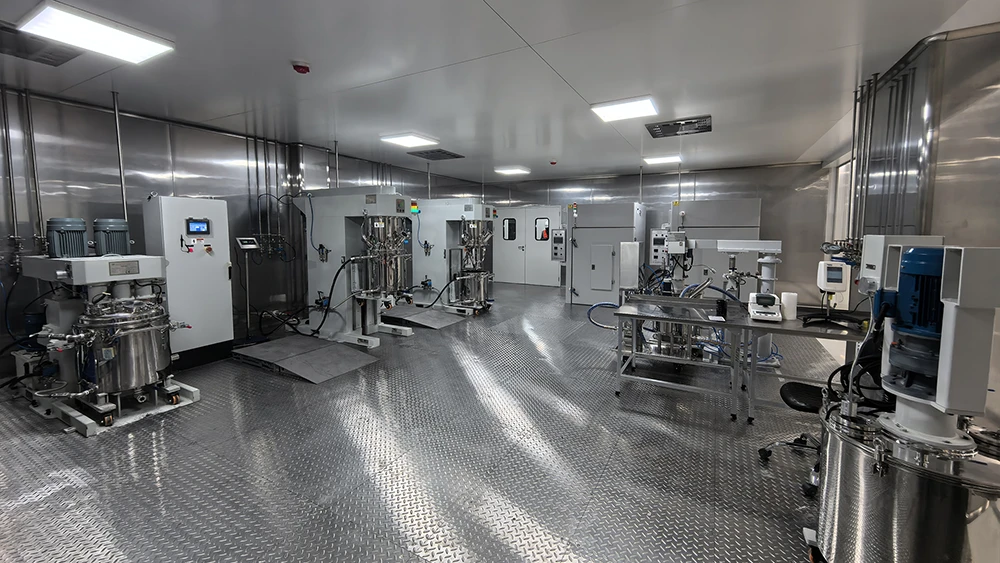

Batterijslurrymengsysteem in de productielijn voor batterijen

Deel IV: Een leverancier van batterijslurrymengers beoordelen

Specificatiebladen van mengers van verschillende leveranciers lijken opmerkelijk veel op elkaar. Nominaal volume, snelheidsbereik, vacuümniveau — de cijfers overlappen. De verschillen die de productieprestaties bepalen, staan niet op het specificatieblad.

Ten eerste: is deze batterijslurrymenger getest met uw materiaal? Niet een vergelijkbare formulering. De uwe. Een leverancier die gegevens over maalfijnheid, viscositeitsstabiliteitscurves en SEM-elektrode-dwarsdoorsnedefoto's levert uit mengproeven met uw daadwerkelijke kathodepoeder, heeft al technisch werk uitgevoerd voordat de apparatuur wordt verzonden. Een leverancier die dat niet kan, vraagt u om hun procesontwikkelingsafdeling te zijn. Het toepassingslaboratorium van TOB NEW ENERGY bestaat precies voor dit doel — materiaalvalidatie vóór verkoop die specificatiebladen omzet in procesgegevens voordat beslissingen over de aanschaf van apparatuur worden genomen.

Ten tweede: wat onthult het patentportfolio? Patenten zijn openbaar verifieerbaar bewijs van interne technische ontwikkeling. TOB bezit drie menggerelateerde patenten — mengerontwerp (CN202122021115), materiaaltoevoer (CN202122171553) en voorbewerking van poeder (CN201820365533). Een leverancier van batterijslurrymengers zonder menggerelateerde patenten en een leverancier met een samenhangend portfolio dat meerdere aspecten van slurrybewerking omvat, doen fundamenteel verschillende uitspraken over hun technische capaciteit. De ene uitspraak kan binnen enkele minuten in een openbare database worden geverifieerd. De andere kan helemaal niet worden geverifieerd.

Ten derde: kunt u een proef uitvoeren met uw materialen? Breng uw kathodepoeder, uw anodepoeder, uw geleidende koolstof en uw bindmiddel mee. Voer ze door de proefmenger van de leverancier. Observeer de viscositeit in de tijd. Bekleed elektroden. Inspecteer de dwarsdoorsneden onder SEM. Een leverancier die vertrouwen heeft in zijn apparatuur, faciliteert deze proef. Een leverancier die weerstand biedt of uitwijkt, communiceert iets belangrijks over zijn eigen vertrouwen in zijn machines.

Ten vierde: wat betekent aftersalesondersteuning voor een batterijslurrymenger? De juiste vraag is niet "hoe lang is de garantie." Het is: "Als we onze kathodechemie wijzigen van NMC naar LFP, of ons vaste-stofgehalte verhogen van 55 naar 65 procent, kunt u dan aanbevelingen geven voor aanpassing van mengparameters op basis van uw eigen procesgegevens met vergelijkbare formuleringen?" Een leverancier die deze vraag met ja kan beantwoorden, heeft geïnvesteerd in procesengineering die verder gaat dan hardware. Een leverancier die de garantievoorwaarden aanhaalt, verkoopt machines, geen oplossingen.

Deel V: De menger bepaalt het kwaliteitsplafond

Een coatingmachine brengt slurry gelijkmatig aan. Het kan niet-ongelijkmatige slurry niet uniform maken. De menger bepaalt het kwaliteitsplafond voor elk downstreamproces — en geen enkele downstreamprecisie kan dit verhogen. Een kalander kan geen ongelijkmatige elektrode verdichten. Een vormingssysteem kan capaciteitsvariatie die tijdens het mengen is ontstaan niet compenseren.

Er bestaat een stille kostenpost in batterijproductie die veel minder aandacht krijgt dan apparatuurprijzen: de kosten van het optimaliseren van mengparameters door vallen en opstaan op een productielijn. Grondstoffen die worden verbruikt in mislukte batches. Tijd op de proeffabriek die wordt gebruikt voor het zoeken naar parameters die vóór ingebruikname hadden moeten zijn voltooid. Projectplanningen die worden verlengd — en inkomsten die worden uitgesteld — terwijl het mengproces wordt opgespoord en gecorrigeerd. Deze kosten kunnen de aanschafprijs van de menger zelf met ruime marge overschrijden.

Een batterijslurrymenger kiezen gaat niet over het kopen van hardware. Het gaat over het kopen van een startpunt voor een proces — een proces waarbij bevochtiging, dispersie en stabilisatie zijn gevalideerd op uw specifieke materialen, op apparatuur die geometrisch vergelijkbaar is met de machines die in uw fabriek zullen draaien. Chinese fabrikanten van batterijslurrymengers zoals TOB NEW ENERGY hebben hun marktpositie op dit principe opgebouwd — door machines te leveren die worden verzonden met procesgegevens, niet als catalogusartikelen maar als ontworpen mengoplossingen die vóór vertrek uit de fabriek zijn geverifieerd.

Samenvatting van de selectie van een batterijslurrymenger: De slurry-menger is het startpunt van de batterijkwaliteit — uniformiteit van elektroden, consistentie van capaciteit en levensduur van de cyclus vinden allemaal hun oorsprong in de dispersiekwaliteit tijdens de mengfase. Voor het kiezen van een industriële batterijslurry-menger moeten zes kritieke specificaties worden geëvalueerd: effectief werkvolume, een planetaire mengmechanisme met een mesgeometrie die geschikt is voor de chemie, vacuümmogelijkheid voor ontgassing en bevochtiging, precisie van temperatuurregeling, kwantificeerbare meetwaarden voor dispersiekwaliteit (fijnheid van maling, viscositeitsstabiliteit, SEM-verificatie) en materiaalcompatibiliteit met het oplosmiddelsysteem. De selectie van een menger verschilt ook fundamenteel per productiefase — op laboratoriumschaal ligt de nadruk op flexibiliteit van formuleringen, op pilotschaal is geometrische gelijkenis met de productie-eenheid vereist voor parameteroverdracht, en op productieschaal is consistentie tussen batches vereist, ondersteund door geautomatiseerde materiaalverwerking. Bij het evalueren van leveranciers van batterijslurry-mengers bieden onafhankelijk verifieerbare patenten in menggerelateerde technologieën objectief bewijs van interne R&D-capaciteit, terwijl proefruns met de daadwerkelijke materialen van de klant de meest doorslaggevende beschikbare beoordelingsmethode blijven. TOB NEW ENERGY, met menggerelateerde patenten voor het ontwerp van mengers (CN202122021115), materiaaltoevoer (CN202122171553) en voorbewerking van poeder (CN201820365533), en met eigen pilotmengfaciliteiten voor materiaalvalidatie door klanten, is een voorbeeld van de procesgeïntegreerde aanpak die Chinese fabrikanten van batterijslurry-mengers tot de dominante wereldwijde bron voor deze apparatuur heeft gemaakt.Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
