Geïntegreerd batterijformatiesysteem en sorteeroplossingen voor kant-en-klare productielijnen

Door Neil Zhao

Een lithium-ioncel verlaat de assemblagelijn als een verzameling materialen – gecoate elektroden, separator, elektrolyt – maar is nog geen batterij. De volgende 12 tot 48 uur bevindt de cel zich in een vormingskast die is aangesloten op precisie-elektronica die geprogrammeerde laad- en ontlaadpulsen toepast. Een onzichtbare nanofilm groeit op het grensvlak tussen de elektrolyt en de anode. De cel geeft gassen af ​​die ontstaan ​​door nevenreacties. De werkelijke capaciteit – het getal dat op het specificatieblad komt te staan ​​– wordt voor het eerst gemeten. Dit is de vorming. Het systeem dat dit proces aanstuurt – vormingskasten, verouderingskamers, sorteereenheden en de data-infrastructuur die ze verbindt – is de laatste kwaliteitscontrole in de batterijproductie.Chinese fabrikanten van batterijvormingssystemeninclusief geïntegreerde leveranciers zoalsTOB NIEUWE ENERGIEhebben dit proces ontwikkeld tot een kerncompetentie. Dit artikel beschrijft wat een batterijvormings- en verouderingssysteem doet, hoe je er een kunt evalueren en waarom de integratie van vorming, veroudering en classificatie in een uniform platform belangrijker is dan de specificaties van een afzonderlijk onderdeel.

Module 1: De elektrochemie die vorming onvervangbaar maakt

Tijdens de vorming vinden drie elektrochemische processen plaats. Elk proces bepaalt een prestatieplafond dat door geen enkel volgend proces kan worden verhoogd.

SEI-filmvorming

Tijdens de eerste laadcyclus ondergaan elektrolytoplossmiddelen en lithiumzouten een reductie aan het anodeoppervlak, waarbij een passiveringslaag wordt afgezet: de vaste elektrolyt-interfase (SEI). Deze SEI-film geleidt ionen en blokkeert elektronen. De kwaliteit ervan – dikte, dichtheid, chemische samenstelling en uniformiteit – bepaalt het coulombrendement tijdens de eerste cyclus, de levensduur op lange termijn en het veiligheidsgedrag onder extreme omstandigheden.

De stroomdichtheid tijdens de vorming bepaalt direct de morfologie van de SEI-laag. Lagere stroomsterktes produceren dichtere, meer uniforme films, maar dit gaat ten koste van een langere vormingstijd. Hogere stroomsterktes versnellen de doorvoer, maar produceren ruwere, poreuzere films die meer lithium verbruiken en sneller degraderen. Vormingsprotocollen in meerdere stappen – waarbij de stroomsterkte door meerdere niveaus loopt – zorgen voor een balans tussen filmkwaliteit en doorvoer. Zodra de SEI-laag is gevormd, kan deze bij volgende cycli slechts incrementeel worden aangepast. Het vormingsprotocol bepaalt de maximale levensduur – een beperking waarbinnen de applicatie-ingenieurs van TOB NEW ENERGY werken bij het ontwikkelen van klantspecifieke vormingsrecepten.

Gasproductie

Elektrolytontleding tijdens de eerste lading produceert gassen – ethyleen, waterstof, CO en CO₂. In pouchcellen moet dit gas worden opgevangen in een gaszak en verwijderd vóór de uiteindelijke afdichting. Restgas verdringt elektrolyt uit de poriën van de elektroden, verhoogt de interne impedantie en kan celzwelling veroorzaken. De pouchcelvormingssystemen van TOB NEW ENERGY integreren druktoepassing op deze niveaus om het elektrodecontact te behouden en tegelijkertijd een gasopvangkanaal te bieden. Zonder uniforme druk tijdens de gasvorming kunnen de elektrodelagen plaatselijk delamineren. Cilindrische en prismatische cellen met een harde behuizing beheersen het gas door middel van een rigide omhulsel, maar interne drukopbouw beïnvloedt nog steeds de kwaliteit van de interface als het vormingsprotocol hier geen rekening mee houdt.

Capaciteitsactivering en -stabilisatie

De vorming van een cel omvat de eerste lading (SEI-vorming), de eerste ontlading (capaciteitsactivering) en de daaropvolgende cycli met lage stroomsterkte (capaciteitsstabilisatie). De capaciteit die tijdens de vorming wordt gemeten, is het eerste echte datapunt van de cel, maar deze fluctueert gedurende de eerste cycli naarmate de SEI stabiliseert en de elektrodematerialen structurele relaxatie ondergaan. De snelheid waarmee de capaciteit convergeert naar een stabiele waarde is op zichzelf een kwaliteitsindicator. Cellen die vele cycli nodig hebben om te stabiliseren, hebben vaak onderliggende inconsistenties die zich maanden na verzending als defecten in de praktijk zullen manifesteren.

Module 2: Vorming, Veroudering, Sortering — Eén systeem, drie functies

Een batterijvormingssysteem is geen op zichzelf staande machine. Het integreert drie procesfuncties die met elkaar verbonden zijn door een data-architectuur.

Tijdens de vormingsfase worden de eerste laad-ontlaadcycli uitgevoerd. Elke cel bevindt zich in een onafhankelijk kanaal in een vormingskast en ontvangt het geprogrammeerde stroom- en spanningsprofiel. Kanaalonafhankelijkheid is cruciaal: elektrische overspraak tussen aangrenzende kanalen vermindert de nauwkeurigheid van de metingen aan individuele cellen. De vormingsduur varieert van 12 tot 48 uur, afhankelijk van de chemische samenstelling en het protocol, waardoor het de langste afzonderlijke stap in de batterijproductie is.

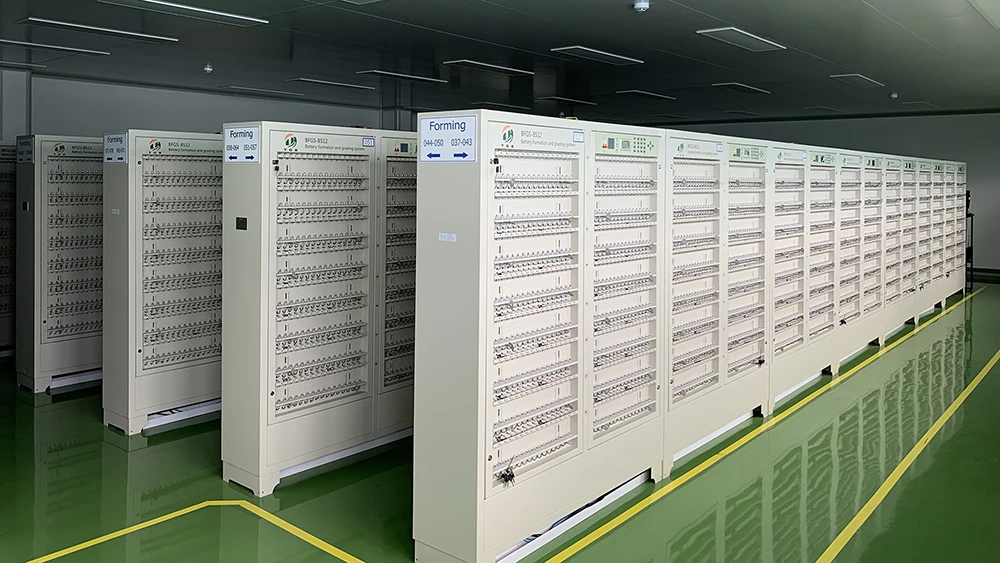

Cilindrische batterijvormingsmachine

Veroudering volgt op de vorming. Cellen worden dagen tot wekenlang op een gecontroleerde temperatuur gehouden – eerst bij een verhoogde temperatuur van 35 tot 45 graden Celsius, daarna bij kamertemperatuur. Gedurende deze periode stabiliseert de SEI (Solid Electrolyte Interphase), bevochtigt de elektrolyt de elektrodeporiën volledig en komen cellen met abnormale zelfontlading aan het licht door een afname van de open-circuitspanning. Veroudering is geen wachten. Het is een screeningsproces dat tijd kost, omdat de fysieke en chemische stabilisatieprocessen die het monitort tijd vergen.

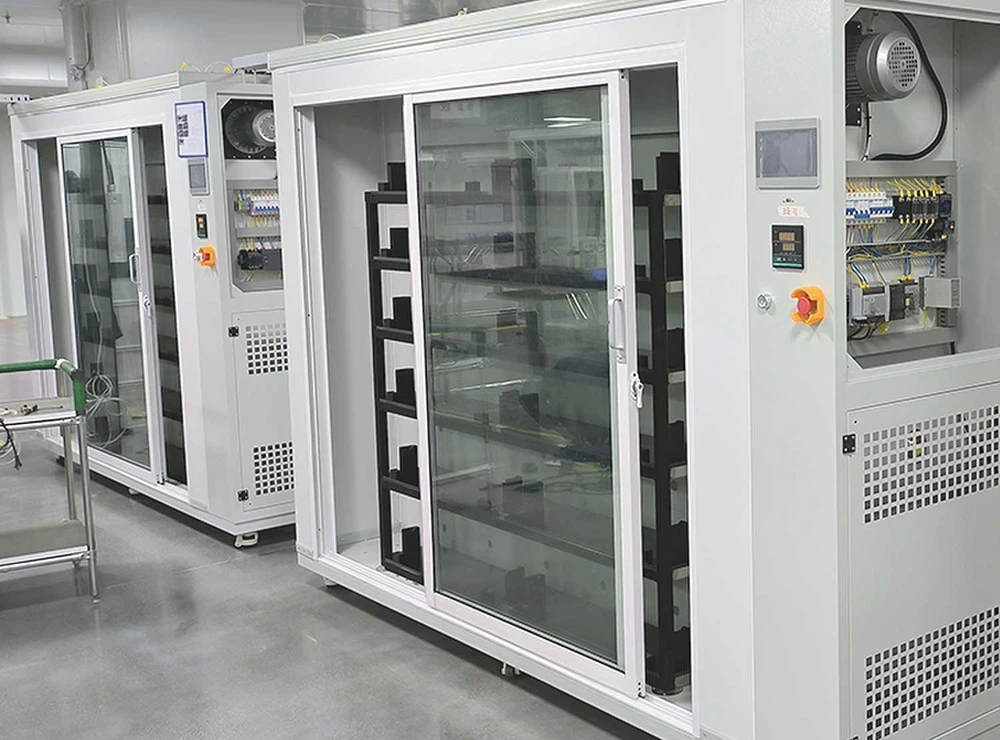

Batterijverouderingskast

Het sorteren maakt het proces compleet. Na de veroudering ondergaat elke cel een laatste meting van de capaciteit en de interne weerstand. Cellen worden gesorteerd in prestatiecategorieën – capaciteitscategorie, interne weerstandscategorie, zelfontladingscategorie – om ervoor te zorgen dat cellen uit dezelfde batch consistente prestaties leveren. De toleranties voor sortering in de automobielindustrie kunnen oplopen tot ±0,1 procent van de nominale capaciteit, wat een meetprecisie vereist die alleen zeer nauwkeurige elektronica van productiekwaliteit kan leveren.

De data-architectuur die deze drie functies verbindt, is net zo belangrijk als de hardware. Vormingsgegevens — spanning, stroom, capaciteit, temperatuur per kanaal — moeten worden doorgegeven aan de classificatie voor binningbeslissingen. Verouderingsgegevens — OCV-vervalpercentages — moeten worden vergeleken met vormingsgegevens om cellen te identificeren waarvan het zelfontladingsgedrag afwijkend is ten opzichte van hun vormingsgegevens. Wanneer deze drie functies van verschillende leveranciers afkomstig zijn, worden de data-interfaces een apart engineeringproject. TOB NEW ENERGY elimineert dit probleem op architectuurniveau.

Geïntegreerde systemen voor formatie-, ouderdoms- en kwaliteitsclassificatie op een uniform dataplatform voorkomen dat deze fragmentatie de ingebruikname van de productie vertraagt. De drie functies delen één data-architectuur. Formatiegegevens stromen direct door naar de kwaliteitsclassificatie zonder exporteren, importeren of formaatconversie. Voor productiemanagers die het alternatief hebben ervaren – drie leveranciers, drie dataformaten, drie sets interface-documentatie – is deze integratie geen voordeel, maar de afwezigheid van een terugkerend productieprobleem.

Module 3: Belangrijkste specificaties voor apparatuur voor batterijvorming

Kanaalonafhankelijkheid

Het aantal kanalen bepaalt de doorvoer per module. De kanaalonafhankelijkheid – de mate van elektrische isolatie tussen aangrenzende kanalen – bepaalt de meetnauwkeurigheid. Voor modules van automobielkwaliteit die een capaciteitsclassificatie van ±0,1 procent vereisen, is kanaaloverspraak geen onbelangrijke specificatie. Het is een doorslaggevend criterium.

Nauwkeurigheid van stroom en spanning

De stroomnauwkeurigheid wordt doorgaans gespecificeerd op ±0,05 procent van de volledige schaal, de spanningsnauwkeurigheid op ±0,02 procent. Deze waarden definiëren de sorteerprecisie. Maar de nauwkeurigheid op het specificatieblad en de nauwkeurigheid in de praktijk lopen uiteen na maandenlang continu gebruik, 24 uur per dag, 7 dagen per week. Een sorteerkast ondervindt componentdrift. De nauwkeurigheid zes maanden na kalibratie – en niet de nauwkeurigheid op de installatiedag – bepaalt de sorteerbetrouwbaarheid. De sorteersystemen van de leverancier bevatten gepubliceerde specificaties voor drift op lange termijn en gedefinieerde kalibratieprotocollen – omdat in de praktijk de nauwkeurigheidswaarde op het specificatieblad minder belangrijk is dan de nauwkeurigheid die het systeem na 5000 uur continu gebruik nog steeds heeft.

Temperatuuruniformiteit

Tijdens de vorming van cellen ontstaat warmte – door Joule-verwarming en door exotherme SEI-vormingsreacties. Als de vormingskast deze warmte niet gelijkmatig kan afvoeren, vormen cellen op verschillende posities in de kast zich bij verschillende temperaturen. De groeisnelheid van de SEI is temperatuurafhankelijk. Cellen die bij verschillende temperaturen worden gevormd, ontwikkelen systematisch verschillende levensduur. De temperatuuruniformiteit in de kast moet binnen ±1 graad Celsius liggen. De vormingskasten van TOB NEW ENERGY handhaven bijvoorbeeld een uniformiteit van ±0,5 graad.

Drukregeling voor pouchcellen

Pouch-cellen vereisen een uniforme externe druk tijdens de vorming – doorgaans 0,3 tot 1,0 MPa – om het contact tussen de elektroden te behouden en het vrijgekomen gas naar de opvangzak te leiden. Een ongelijke drukverdeling over het celoppervlak veroorzaakt plaatselijke verplaatsing van de elektrolyt en permanent capaciteitsverlies in dat gebied. De vlakheid van de drukplaat, de sensorverdeling en de regelresolutie bepalen deze uniformiteit.

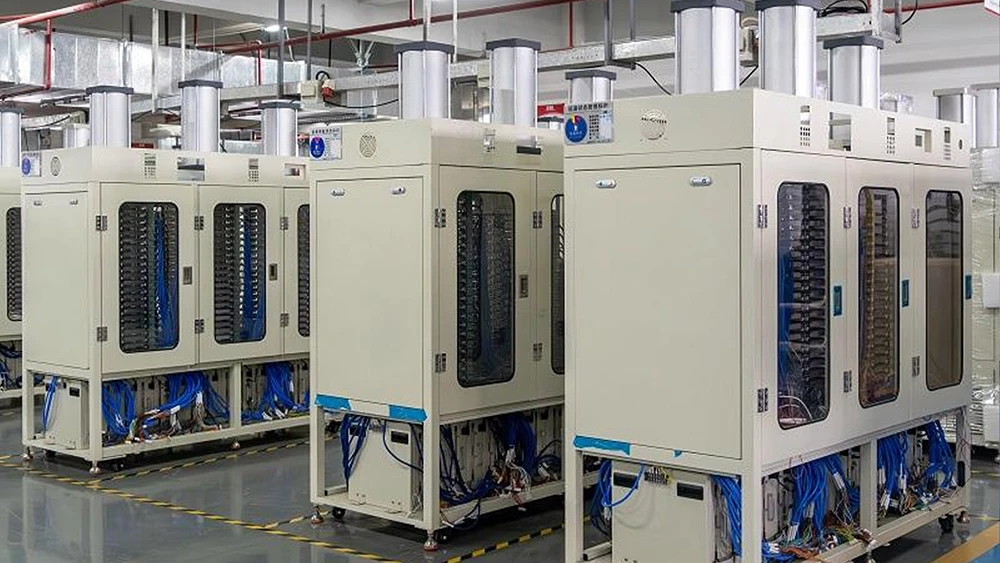

Vormmachine voor het verwarmen van pouchcellen

Energie terugwinning

Vorming is de meest energie-intensieve productiestap. Een gigawattuurfabriek kan tienduizenden kanalen tegelijkertijd in werking hebben. Regeneratieve vormingssystemen winnen 70 tot 85 procent van de vrijgekomen energie terug.De tijdens de vorming opgewekte energie wordt teruggevoerd naar het net of naar andere kanalen die energie leveren. De regeneratieve vormingssystemen van TOB NEW ENERGY winnen de ontladingsenergie op dit niveau terug. Op productieschaal is dit geen milieuvoorkeur, maar een kwestie van operationele kosten die zich gedurende tien jaar opstapelen.

Gegevenstraceerbaarheid

Elke cel die een batterijfabriek verlaat, heeft een digitaal geboortecertificaat nodig: welk kanaal, welk verouderingsstation, welke sorteereenheid, welk protocol, welk resultaat. Het vormingsdatasysteem moet via standaard industriële protocollen – OPC-UA, SECS/GEM – met het fabrieks-MES communiceren. De vormingsdata-architectuur van TOB NEW ENERGY ondersteunt standaardprotocollen, juist om dit probleem te voorkomen. Een eigen, gesloten formaat creëert een integratieschuld die zich opstapelt voor elke geproduceerde cel.

Module 4: Het formatiesysteem afstemmen op de productieschaal

Laboratoriumschaal— enkele tot enkele tientallen kanalen. Prioriteit: meetnauwkeurigheid en protocolflexibiliteit. De laboratoriumapparatuur van TOB NEW ENERGY ondersteunt een breed scala aan parameteronderzoek met behoud van meetnauwkeurigheid van onderzoekskwaliteit.

Proefschaal— honderden kanalen. Prioriteit: protocolvalidatie op productieschaal. Het pilotformatiesysteem moet dezelfde kanaalhardware en -software gebruiken als het productiesysteem, zodat formatieprotocollen die op pilotschaal zijn gevalideerd, direct naar de fabrieksvloer kunnen worden overgezet. De pilotformatiesystemen van TOB zijn qua hardware identiek aan de productie-eenheden — het protocol dat op de pilotlijn werkt, is het protocol dat in de fabriek wordt geladen.

Productieschaal— duizenden tot tienduizenden kanalen. Prioriteit: doorvoer, kanaaldichtheid en betrouwbaarheid van geautomatiseerde sortering. Het vormingsgebied beslaat 30 tot 40 procent van de totale fabrieksvloer. De kanaaldichtheid — kanalen per vierkante meter — heeft een directe invloed op de kapitaalefficiëntie van de fabriek. Geautomatiseerde celverwerking tussen vormings-, rijpings- en sorteerstations verlaagt de arbeidskosten en vermindert schade door handling.

De sorteerapparatuur, beschermd door de patenten CN202122171465 en CN202122170781, pakt de betrouwbaarheidsuitdaging aan van geautomatiseerd sorteren bij productiesnelheden. Met name het patent tegen verstoppingen lost een probleem op dat onzichtbaar is op laboratorium- of pilotschaal, maar doorslaggevend is in de productie: een enkele vastgelopen cel op een sorteerband – één cel van de tienduizenden die die dag worden verwerkt – legt de hele sorteerlijn stil totdat een operator ingrijpt.

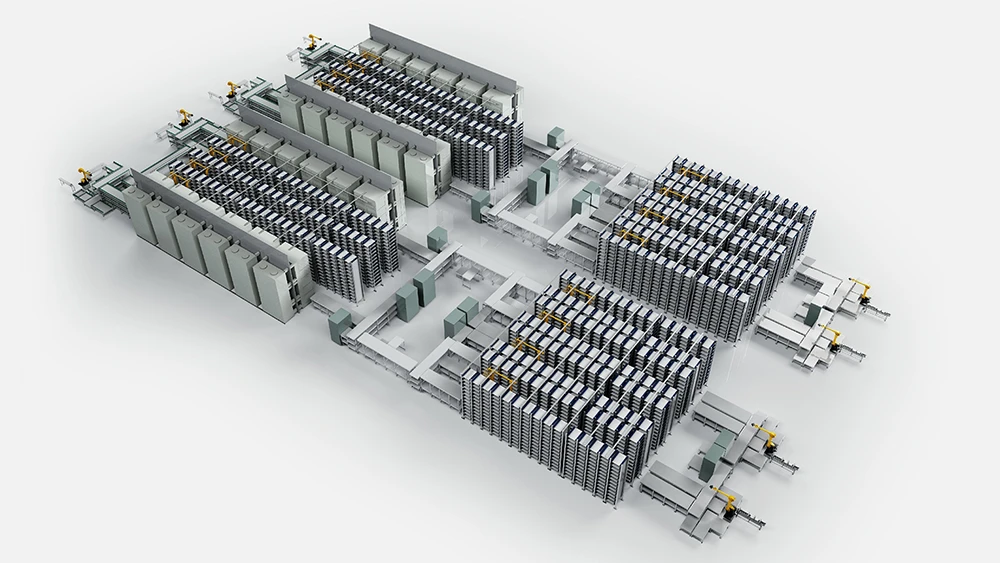

Batterijvormingssysteem en sorteerlijn

Module 5: Evaluatie van een leverancier van batterijvormingssystemen

Naast specificatiebladen – waar de huidige nauwkeurigheid en het aantal kanalen bij verschillende leveranciers vaak vergelijkbaar zijn – onderscheiden diverse evaluatiecriteria partners in formatiesystemen van leveranciers van apparatuur.

Eerst:Is de formatie-, verouderings- en kwaliteitsclassificatie geïntegreerd op een uniform dataplatform? Vraag de leverancier om de volledige datastroom te demonstreren, van het formatiekanaal via het verouderingsstation naar de sorteerbak. Als de demonstratie op enig moment een USB-stick of een handmatige bestandsexport omvat, is het systeem niet geïntegreerd. Het formatieplatform van TOB stuurt formatiegegevens direct door naar veroudering en classificatie – geen handmatige exporten nodig.

Seconde:Wat is de nauwkeurigheidsdrift op de lange termijn en wat is het kalibratieprotocol? TOB NEW ENERGY levert gegevens over de drift over een periode van twaalf maanden en gedocumenteerde kalibratieprocedures. Een leverancier die alleen initiële nauwkeurigheidsspecificaties verstrekt, vraagt ​​u om de drift zelf te ontdekken.

Derde:Beschikt de leverancier over expertise in het vormingsproces die verder gaat dan alleen de hardware? De meest waardevolle bijdrage van een leverancier van vormingssystemen is niet de behuizing, maar het vormingsprotocol: het specifieke profiel van stroom, spanning, temperatuur en druk dat zorgt voor een optimale SEI-filmkwaliteit voor uw celchemie. Dankzij de interne protocolontwikkeling van TOB voor diverse chemische processen, wordt de apparatuur geleverd met proceskennis, en niet alleen met hardware.

Vierde:Hoe worden defecte kanalen beheerd op productieschaal? In een fabriek met tienduizenden kanalen zijn individuele kanaalstoringen statistisch gezien onvermijdelijk. Het systeem moet defecte kanalen automatisch detecteren, isoleren en rapporteren. Cruciaal is dat een defect kanaal de meetnauwkeurigheid van aangrenzende kanalen niet mag beïnvloeden. Vraag de leverancier om aan te tonen hoe kanaalstoringen geïsoleerd kunnen worden. Als een defect kanaal de aangrenzende kanalen beïnvloedt, ontstaat er een cascadefout die pas op productieschaal zichtbaar wordt.

Module 6: De vorming bepaalt de basis van de batterij

Elk productieproces vóór de vorming – mengen, coaten, kalanderen, assemblage – bepaalt het potentieel van de cel. De vorming bepaalt de realiteit. De kwaliteit van de SEI-film bepaalt de maximale levensduur. De sorteerprecisie bepaalt de consistentie van het geleverde product. Beide zijn onomkeerbaar.

Het vormingssysteem neemt meer fabrieksruimte in beslag en verbruikt meer energie dan elke andere productiestap. Het is ook de minst zichtbare stap: vormingskasten zijn rekken met elektronica zonder bewegende onderdelen. De kosten van een ontoereikend batterijvormingssysteem zijn niet zichtbaar in de investeringsbegroting. Ze worden pas maanden later zichtbaar, in het aantal retourzendingen onder garantie, in vertragingen bij de kwalificatie van autofabrikanten als gevolg van inconsistenties in de capaciteit door overspraak in de vormingskanalen of temperatuurverschillen.

Het selecteren van eenbatterijvormings- en verouderingssysteemDit betekent investeren in de hoogwaardige infrastructuur die elke cel doorloopt voordat deze wordt verzonden. Chinese fabrikanten van batterijvormingssystemen zoals TOB NEW ENERGY hebben in deze infrastructuur geïnvesteerd – niet alleen in de elektronica, maar ook in de proceskennis, data-architectuur en precisiemanagement die van de vorming een kwaliteitsgarantie maken in plaats van een productiestap.

Samenvatting van het batterijvormingssysteem: Het vormingssysteem – bestaande uit laadkasten, verouderingskamers en sorteereenheden – is de laatste kwaliteitscontrole in de batterijproductie. Gedurende 12 tot 48 uur bepalen drie onomkeerbare gebeurtenissen de celprestaties: de groei van de SEI-film op de anode, de gasvorming en -afvoer, en de initiële capaciteitsmeting voor de sortering. Belangrijke specificaties voor de apparatuur zijn onder andere kanaalonafhankelijkheid, nauwkeurigheid van stroom en spanning met langetermijndriftgegevens, temperatuuruniformiteit over de verschillende posities in de kasten, drukregeling voor pouchcellen en regeneratieve energieterugwinning. Een geïntegreerd vormings-, verouderings- en sorteersysteem op een uniform dataplatform elimineert de risico's op het gebied van datacompatibiliteit en inbedrijfstelling die gefragmenteerde systemen van meerdere leveranciers met zich meebrengen.TOB NIEUWE ENERGIEHet bedrijf levert geïntegreerde batterijvormingssystemen met gepubliceerde driftspecificaties, ontwikkelt intern vormingsprotocollen voor meerdere chemische samenstellingen en levert sorteerapparatuur die beschermd wordt door de patenten CN202122171465 en CN202122170781.

Neil Zhao — Technisch directeur, Xiamen TOB New Energy Technology Co., Ltd.
