China's toonaangevende leverancier van batterijmaterialen: een uitgebreide toeleveringsketen van R&D op labschaal tot massaproductie

Door het TOB Technical Team

Twee zendingen NMC-kathodepoeder komen aan bij het laadperron van een batterijproductiefaciliteit. Voor het blote oog lijken ze identiek: hetzelfde donkergrijze tot zwarte uiterlijk en een fijne korrelige textuur. Beide gaan vergezeld van specificatiebladen met de nikkel-kobalt-mangaanverhoudingen, de klopdichtheid en de deeltjesgrootteverdeling, allemaal binnen de industriestandaardtoleranties. Toch lopen hun prestaties aanzienlijk uiteen wanneer deze poeders worden verwerkt tot slurries, op elektroden worden gecoat en in cellen worden geassembleerd. De ene batch behaalt een coulometrisch rendement van 98% in de eerste cyclus en houdt het meer dan 2.000 cycli vol. De andere levert 92% rendement en begint bij cyclus 500 capaciteitsverlies te vertonen. De onderliggende oorzaken — sporen van metaalverontreinigingen op parts-per-million-niveau, subtiele variaties in de morfologie van het deeltjesoppervlak en verschillen in vochtgehalte — staan niet op het specificatieblad, maar bepalen wel cruciaal de elektrochemische prestaties.

Batterijmaterialen zijn geen grondstoffen. De prestaties van een batterij worden fundamenteel bepaald op poederniveau. China is uitgegroeid tot het wereldwijde knooppunt voor batterijmaterialen, niet vanwege de lage arbeidskosten, maar vanwege een verticaal geïntegreerde toeleveringsketen die precursor-synthese, kathode- en anodeproductie, elektrolytformulering en celtesten binnen een geografisch geconcentreerd ecosysteem met elkaar verbindt. Deze structuur maakt snelle procesfeedbackloops mogelijk die moeilijk te realiseren zijn in toeleveringsketens die over meerdere continenten verspreid zijn. Voor internationale batterijfabrikanten betekent het inkopen van materialen uit China daarom samenwerken met dit geïntegreerde ecosysteem. Het begrijpen van de verschillen tussen materialen van batterijkwaliteit en industriële kwaliteit is de eerste stap.

TOB NEW ENERGY, een in China gevestigde geïntegreerde leverancier van batterijmaterialen en batterij apparatuur, werkt volgens dit principe binnen zijn materiaaldivisie, waar elke poederzending vóór levering aan klanten wordt gevalideerd in het eigen batterijtestlaboratorium.

Dimensie 1: De materiaalkaart — Wat een batterij werkelijk nodig heeft

Een enkele batterijcel maakt gebruik van een verrassend breed scala aan materialen, elk met zijn eigen kwaliteitsspecificaties en faalwijzen.

Kathodematerialen zijn de primaire energiebron van de cel. NMC (nikkel-mangaan-kobalt)  domineert automobieltoepassingen met zijn hoge energiedichtheid en instelbaar nikkelgehalte. LFP (lithium-ijzerfosfaat) is toonaangevend in kostengedreven energieopslag vanwege zijn structurele stabiliteit en lange levensduur. LCO (lithium-kobaltoxide) blijft de standaard voor consumentenelektronica. Opkomende formuleringen — nikkelrijk/kobaltarm NMC, lithiumrijke mangaan-gebaseerde kathodes, natrium-ion gelaagde oxiden — breiden het kathodepalet verder uit.

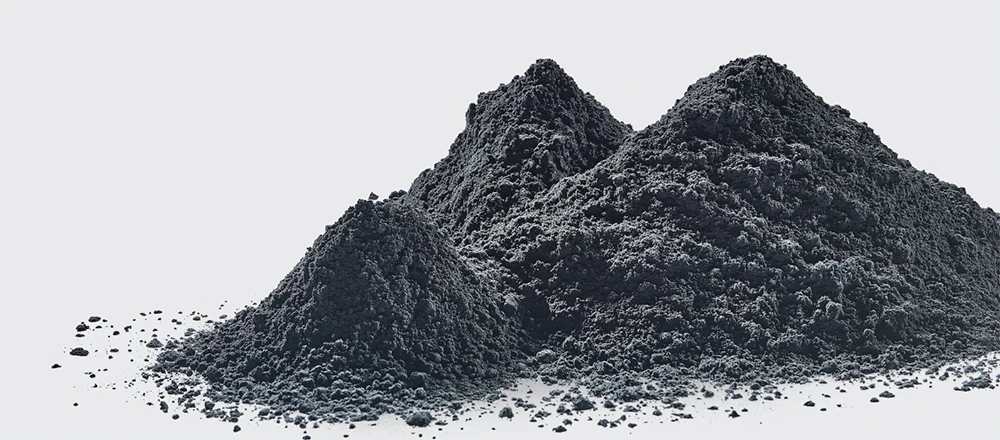

Lithium-ionbatterij kathode en anode-actieve materialen

Anodematerialen fungeren als de lithiumgastheer. Grafiet  — zowel natuurlijk als synthetisch — blijft het dominante anodemateriaal, waarbij synthetisch grafiet een hogere consistentie biedt tegen hogere kosten. Silicium-koolstofcomposieten verhogen de capaciteit, maar introduceren uitdagingen op het gebied van volume-expansie. Harde koolstof dient als de favoriete anode voor natrium-ionbatterijen. Lithium-metaalanodes vertegenwoordigen de ultieme grens voor energiedichtheid voor solid-state cellen.

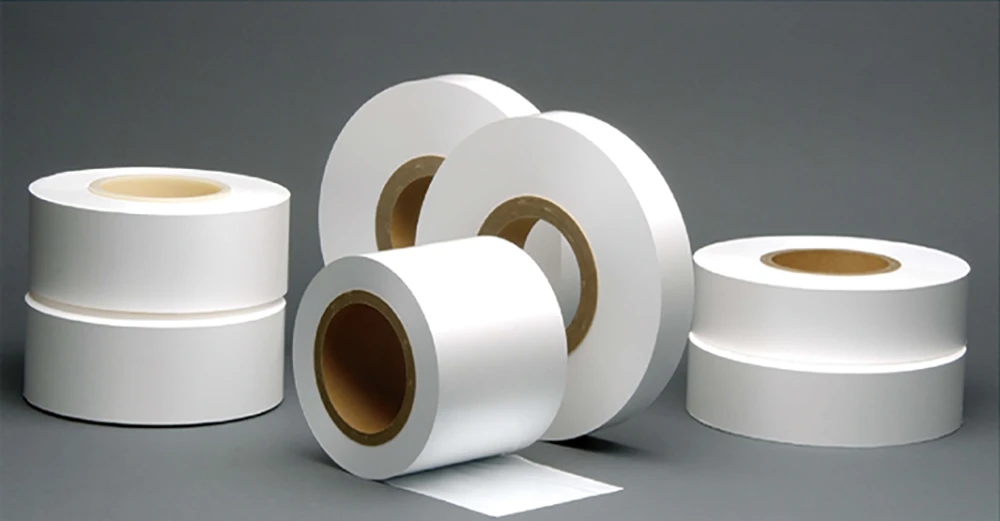

Batterijseparator

Elektrolyten, separators, geleidende additieven en bindmiddelen vormen de ondersteunende materiaalinfrastructuur. LiPF₆ in carbonaat-oplosmiddelen blijft het standaard elektrolytsysteem. Keramisch gecoate separators verbeteren de thermische stabiliteit voor autocellen. Koolstofnanobuisjes en op grafeen gebaseerde geleidende additieven verhogen de geleidbaarheid tot voorbij wat traditioneel roet kan bereiken. PVDF-bindmiddelen in NMP-oplosmiddel blijven de mainstream, hoewel waterige bindmiddelen (CMC/SBR) en droogproces PTFE-bindmiddelen terrein winnen door het elimineren van kosten voor oplosmiddelterugwinning.

De celbehuizing — aluminium bussen voor cilindrische en prismatische cellen, aluminium-laminaatfolie voor pouch-cellen — maakt de materiaallijst compleet. Elke materiaalcategorie vertegenwoordigt een toeleveringsketen met zijn eigen kwaliteitsnormen, zijn eigen toonaangevende leveranciers en zijn eigen faalwijzen.

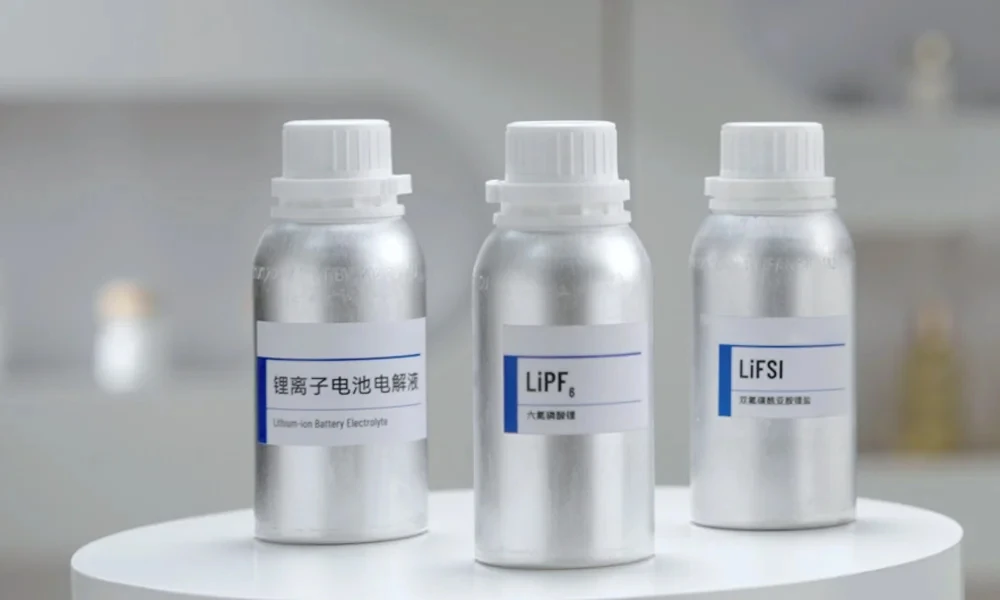

Batterij-elektrolyt

Geïntegreerde leveranciers die het volledige materiaalspectrum dekken — kathode, anode, elektrolyt, separator en hulpstoffen uit één bron — verminderen de coördinatielast voor fabrikanten wat betreft kathodepoeder, anodepoeder, elektrolyt, separator, geleidend additief, bindmiddel en behuizingsmaterialen. Deze consolidatie gaat niet over commercieel gemak. Het gaat om kwaliteitsverantwoordelijkheid — wanneer een cel faalt en de hoofdoorzaak in een van de zeven materiaalcategorieën kan liggen, heeft een leverancier uit één bron niemand anders de schuld te geven.

Dimensie 2: De verborgen kwaliteitsdimensies

Een specificatieblad geeft je cijfers. Het geeft je geen kwaliteit. Verschillende materiaaleigenschappen die de celprestaties bepalen, ontbreken op standaard analysecertificaten of worden gerapporteerd op manieren die variaties tussen batches verhullen.

De deeltjesgrootteverdeling is veel belangrijker dan alleen het D50-getal. Twee poeders met identieke D50-waarden kunnen totaal verschillende D10- en D90-waarden hebben — de staarten van de verdeling. Een brede verdeling betekent dat kleine deeltjes zich in de openingen tussen grote deeltjes nestelen, wat de elektrodedichtheid verhoogt maar de ionentransportpaden verlengt. Een smalle verdeling verbetert de vermogenscapaciteit ten koste van de volumetrische energiedichtheid. De optimale PSD hangt af van het beoogde elektrodedesign en het elektrolytsysteem. Er is geen universeel optimum.

Het specifiek oppervlak — gemeten via BET — is een tweesnijdend zwaard. Een groot oppervlak verhoogt het elektrolytcontact en verbetert de vermogenscapaciteit. Het verhoogt ook de SEI-vorming tijdens de eerste lading, waarbij lithium wordt verbruikt en het rendement van de eerste cyclus wordt verlaagd. Nikkelrijke NMC-materialen mikken doorgaans op 0,3 tot 0,8 m²/g, maar de optimale waarde hangt af van de balans tussen vermogen en energiedichtheid van de toepassing.

Metaalverontreinigingen op parts-per-million-niveau kunnen een batterij vernietigen. IJzer-, koper-, zink- en chroomdeeltjes — afkomstig van grondstoffen, slijtage van syntheseapparatuur en milieuverontreiniging — lossen op tijdens het opladen en slaan neer op de anode als metaaldendrieten. Een enkele dendriet kan de separator binnendringen en een interne kortsluiting veroorzaken. De onzuiverheidsdrempel die materialen van batterijkwaliteit scheidt van industriële kwaliteit wordt gemeten in ppm van één cijfer. Het bereiken van dit zuiverheidsniveau vereist synthese in een gecontroleerde atmosfeer, magnetische scheiding en rigoureuze inspectie van inkomende materialen. Voor leveranciers zoals TOB NEW ENERGY, wiens materialen in de cellen van klanten in de automobiel- en energieopslagsector terechtkomen, is een enkele batch met een verhoogd ijzergehalte geen specificatieafwijking — het is een risico op een terugroepactie.

Vochtgehalte in kathodepoeders — met name nikkelrijk NMC en NCA — is een stille capaciteitsmoordenaar. Geadsorbeerd water reageert met LiPF₆ in het elektrolyt om HF te vormen, dat het kathodeoppervlak aantast, overgangsmetalen oplost en de SEI degradeert. Kathodepoeders van batterijkwaliteit vereisen doorgaans een vochtgehalte onder de 500 ppm. Nikkelrijke materialen vereisen minder dan 200 tot 300 ppm. Poeders van industriële kwaliteit kunnen meer dan 1000 ppm bevatten.

Fasezuiverheid in kathodematerialen bepaalt of het nikkelgehalte op het specificatieblad zich vertaalt naar werkelijke capaciteit. Kation-menging — waarbij Ni²⁺-ionen Li⁺-plaatsen in de gelaagde structuur bezetten — blokkeert lithium-diffusiepaden en vermindert de capaciteit. De I(003)/I(104) piekintensiteitsverhouding van XRD is de klassieke indicator: boven de 1,2 is acceptabel; boven de 1,5 duidt op goed geordend materiaal. Een poeder met het label "NMC811" met ernstige kation-menging zal slechter presteren dan een goed geordende NMC622.

Voor LFP is de kwaliteit van de koolstofcoating de allesbepalende parameter. De intrinsieke elektronische geleidbaarheid van LFP is extreem laag — ongeveer 10⁻⁹ S/cm. Een uniforme, dunne, gedeeltelijk gegrafiteerde koolstofcoating brengt dit in het bruikbare bereik. Een te dikke coating verlaagt de klopdichtheid. Een te dunne of niet-uniforme coating laat slecht geleidende gebieden achter. Het specificatieblad geeft een koolstofgehalte aan. Het vertelt u niet of die koolstof een uniforme coating van 5 nanometer vormt of verspreide eilandjes.

Dimensie 3: Van laboratoriummonster naar productievolume

De kloof tussen een laboratoriummonster van 10 gram dat prachtig fietst gedurende 2000 cycli en een productiebatch van 10 ton is de meest onderschatte uitdaging bij batterijmaterialen. Laboratoriumsynthese — een kleine buisoven met nauwkeurige temperatuurregeling en uniforme gasstroom — creëert ideale omstandigheden. Productiesynthese — een grote draaioven of rolhaardoven die honderden kilogrammen per uur verwerkt — creëert temperatuurgradiënten, atmosfeervariaties en verblijftijdverdelingen die batch-tot-batch variatie veroorzaken die op laboratoriumschaal onzichtbaar is.

De productie-infrastructuur van een leverancier — ovenschaal, temperatuuruniformiteit, atmosfeercontrole, consistentie van de kwaliteit van de precursor — bepaalt of productiebatches laboratoriumresultaten reproduceren. Materialenbedrijven die ook hun eigen batterijtestlaboratoria exploiteren, kunnen deze lus intern sluiten en elke productiebatch in werkelijke cellen verifiëren voordat deze wordt verzonden. Zonder dit vermogen wordt de klant de afdeling kwaliteitscontrole.

Consistentie tussen batches over tientallen of honderden productieloten is wat gevestigde materiaalleveranciers onderscheidt van nieuwkomers. Een batterijfabriek kan zijn meng- en coatingparameters niet voor elk inkomend poederlot opnieuw optimaliseren. Een batterijfabriek kan zijn meng- en coatingparameters niet voor elk inkomend poederlot opnieuw optimaliseren. De statistische procesgegevens van de leverancier — D50-variatie over 50 opeenvolgende loten, BET-bereik, trendgrafieken voor onzuiverheden — zijn het meest eerlijke kwaliteitsdocument dat een materiaalkoper kan opvragen. Veel eerlijker dan een enkel analysecertificaat.

De in Xiamen gevestigde fabrikant TOB NEW ENERGY exploiteert zijn eigen batterijtestfaciliteit, waar muntcellen en pouch-cellen worden getest om materialen te valideren voordat ze de klanten bereiken. De materialencatalogus van het bedrijf omvat kathode- en anodepoeders, elektrolyten, separatoren, bindmiddelen, geleidende additieven en celbehuizingen — en dekt lithium-ion-, natrium-ion- en solid-state-chemie vanuit één enkele toeleveringsketen. Deze breedte betekent dat kwaliteitsproblemen traceerbaar zijn door de volledige keten — van poedersynthese tot celcycli — in plaats van te stoppen bij de grens tussen leveranciers waar de verantwoordelijkheid versnippert. Deze breedte betekent dat kwaliteitsproblemen traceerbaar zijn door de volledige keten — van poedersynthese tot celcycli — in plaats van te stoppen bij de grens tussen leveranciers waar de verantwoordelijkheid versnippert.

Dimensie 4: Het materiaalecosysteem van China

De geografische concentratie van de Chinese industrie voor batterijmaterialen — van de verwerking van lithiumzout in Sichuan tot de synthese van kathodeprecursoren in Hunan en de grafietproductie in Shandong — creëert procesfeedbackcycli die verspreide toeleveringsketens niet kunnen repliceren. Een producent van kathodepoeder wiens klant 200 kilometer verderop een batterijpilotlijn exploiteert, kan de syntheseparameters binnen enkele weken na ontvangst van gegevens over de levensduur van de cyclus aanpassen. Dezelfde feedbacklus over continenten duurt maanden.

Dit ecosysteem is gebouwd op twee decennia van productie van lithium-ionbatterijen — dezelfde periode waarin bedrijven als TOB NEW ENERGY de materiaalkennis hebben opgebouwd die wordt weerspiegeld in patenten die kathodechemie, celontwerp en veiligheidssystemen omvatten. Dezelfde apparatuur die NMC-kathodepoeder produceert, kan worden aangepast voor gelaagde natrium-ion-oxiden. Dezelfde expertise op het gebied van elektrolytformulering die LiPF₆-gebaseerde systemen optimaliseerde, ontwikkelt nu NaPF₆-formuleringen. De Chinese industrie voor batterijmaterialen is niet voortgekomen uit een overheidsprogramma. Het kwam voort uit de co-locatie van batterijfabrikanten, apparatuurbouwers en chemische bedrijven — die elk de leercurves van de anderen voedden.

Voor internationale kopers is de uitdaging de evaluatie. Honderden Chinese bedrijven bieden batterij-grade materialen aan. Een leverancier zoals TOB NEW ENERGY, wiens materiaaldivisie wordt ondersteund door een intern batterijtestlaboratorium en twee decennia aan elektrochemische R&D, vertegenwoordigt het ene uiteinde van het kwaliteitsspectrum. Het onderscheiden van een producent met interne synthese, kwaliteitscontrolelaboratoria en statistische gegevens van meerdere batches van een handelsonderneming met een website en een analysecertificaat vereist een beoordeling ter plaatse.

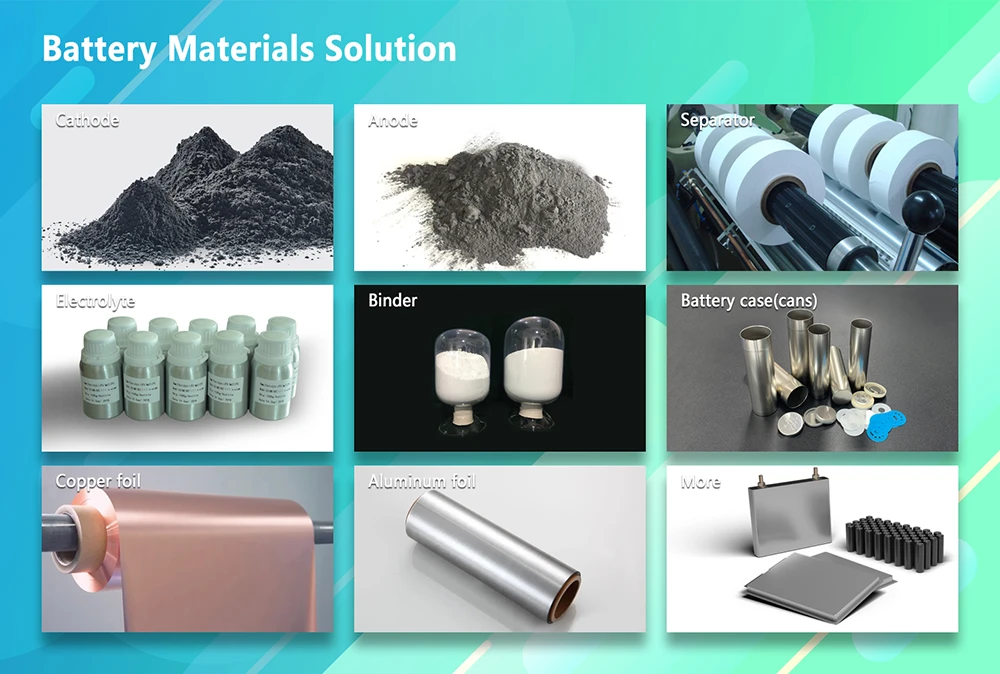

TOB NEW ENERGY batterijmaterialen

Dimensie 5: Het evalueren van een leverancier van batterijmaterialen

Drie vragen scheiden materiaalproducenten van materiaalhandelaren.

"Verstrek alstublieft D50-, BET- en belangrijke onzuiverheidsgegevens voor 20 opeenvolgende productieloten." Een producent die zijn eigen materialen synthetiseert, beschikt over deze gegevens. Een handelaar die inkoopt en herverpakt, doet dat niet.

"Welke detectiemethoden en apparatuur gebruikt u, en beschikt u over kruisvalidatiegegevens tegen standaardmethoden?" Verschillende laboratoria produceren verschillende BET-getallen van hetzelfde poeder — soms met 5 tot 10 procent. Een leverancier die zijn meetmethodologie niet kan uitleggen, kan zijn specificatieblad niet garanderen.

"Is uw materiaal getest in werkelijke cellen — muntcellen, pouch-cellen of cilindrische cellen — en kunt u de cyclusgegevens verstrekken?" Het enige bewijs dat een kathodepoeder presteert, is een cel die cycli doorloopt. Het interne batterijtestlaboratorium van de leverancier voert deze validatie uit voordat materialen worden verzonden — door elektrochemische tests uit te voeren die materiaalspecificaties verbinden aan celprestaties.

Naast deze vragen biedt de patentportefeuille van een leverancier objectief, publiekelijk verifieerbaar bewijs van interne R&D. Vier vroege patenten — een lithium-ionbatterij met hoge snelheid (CN200610034052, ingediend in 2006), een lithium-ijzerfosfaatbatterij met hoog vermogen (CN200710124463, 2007), een nikkel-kobalt-mangaanbatterij met hoog vermogen (CN200710124332, 2007) en een veiligheidsklep met instelbare druk voor lithium-ionbatterijen (CN200810216371, 2008) — tonen de ontwikkeling van materialen en celtechniek aan die bijna twee decennia geleden begon en meerdere kathodechemieën omvat. Deze patenten zijn doorzoekbaar in de nationale database van China. Hun bestaan is geen marketingclaim. Het is een juridisch feit.

Dimensie 6: Materialen bepalen de genetische code van de batterij

Elk downstream productieproces — mengen, coaten, kalanderen, celassemblage, formatie — werkt op het materiaal dat de fabriekspoort binnenkomt. Een kalander kan een elektrode verdichten. Het kan geen onzuiverheidsprofiel corrigeren. Een formatieprotocol kan de groei van de SEI-film optimaliseren. Het kan niet compenseren voor een kathodepoeder waarvan de kationmenging het capaciteitsplafond al heeft bepaald.

Het inkopen van batterijmaterialen uit China betekent samenwerken met het meest complete en competitieve ecosysteem voor batterijmaterialen ter wereld. Het betekent ook het accepteren van de evaluatielast die bij die keuze hoort — de noodzaak om echte producenten van handelaren te onderscheiden, specificatiebladen te verifiëren met onafhankelijke tests en leveringsrelaties op te bouwen die de overgang van de huidige lithium-ionchemie naar de natrium-ion- en solid-state-chemie van morgen kunnen overleven. TOB NEW ENERGY, wiens materiaalgerelateerde patenten teruggaan tot 2006 en meerdere kathodechemieën omvatten, biedt iets wat een leverancier van één chemie niet kan: het vermogen om dezelfde klant door meerdere technologische transities te leiden zonder elke keer het kwalificatieproces opnieuw te hoeven starten.

Samenvatting toeleveringsketen batterijmaterialen: Batterijmaterialen — kathode  en anode actieve materialen, elektrolyten, separatoren, geleidende additieven, bindmiddelen en celbehuizing — vormen de genetische basis van elke cel en bepalen de prestatiegrenzen die stroomafwaartse processen kunnen benaderen, maar niet overschrijden. De materiaalkwaliteit wordt bepaald door verborgen dimensies: de breedte van de deeltjesgrootteverdeling, het specifiek oppervlak, het gehalte aan metaalverontreinigingen op de schaal van parts-per-million, het vochtgehalte, de fasezuiverheid en de uniformiteit van de koolstofcoating. Consistentie tussen partijen over tientallen of honderden batches is net zo belangrijk als de statistieken van een enkele batch, en het meest betrouwbare bewijs is statistische procesdata. Het verticaal geïntegreerde ecosysteem voor batterijmaterialen van China — van precursor-synthese tot kathodeproductie en celtesten — maakt snelle procesfeedback tussen leveranciers en fabrikanten mogelijk. Bij het evalueren van leveranciers bieden verifieerbare patenten in relevante batterijchemie objectief bewijs van R&D-capaciteit, terwijl interne celtestgegevens het meest definitieve blijven beoordeling van de materiaalkwaliteit.

TOB Technical Team — Xiamen TOB New Energy Technology Co., Ltd.
