Vergelijking van kathodematerialen voor batterijen: NMC, LFP en NCA

De kathode is het duurste, zwaarste en meest prestatiebepalende onderdeel van een lithium-ioncel. Voor inkoopteams is de keuze tussen NMC, LFP en NCA geen simpele scheikundetoets, maar een beslissing van miljoenen dollars die doorwerkt in elke stap van de celproductie. Doelstellingen op het gebied van energiedichtheid, veiligheidscertificeringen, slurry-reologie, elektrode-kalanderen, droogbudgetten en zelfs het ontwerp van de droogruimte in de fabriek hangen allemaal af van deze ene keuze.

1. De materiële driehoek: energie, veiligheid, kosten – je kunt niet alle drie hebben.

Elke kathodechemie kent wel ergens compromissen.

● NMC (Lithium Nikkel Mangaan Kobaltoxide)

De krachtpatser onder de hoogenergetische cellen. De specifieke capaciteiten variëren van 150 mAh/g (NMC111) tot 210 mAh/g (NMC811). Een hoger nikkelgehalte verhoogt de energiedichtheid, maar vermindert de thermische stabiliteit aanzienlijk. Een typische NMC811-cel raakt oververhit bij ongeveer 200 °C, terwijl een LFP-cel dit volhoudt tot 270 °C.

● LFP (Lithiumijzerfosfaat)

De voordelige, ultrastabiele kathode. Een capaciteit van 160 mAh/g klinkt misschien zwak, maar meer dan 4000 diepe ontladingen en geen zuurstofafgifte bij uitval maken het de standaard voor energieopslag in het elektriciteitsnet en commerciële elektrische voertuigen. De stortdichtheid is beperkt tot 1,0–1,4 g/cm³, wat resulteert in dikkere elektroden en een lagere volumetrische energiedichtheid.

● NCA (Lithium Nikkel Kobalt Aluminiumoxide)

Het agressieve neefje van NMC. Met een capaciteit van 220 mAh/g en uitstekende laad- en ontlaadsnelheden is het ideaal voor toepassingen met hoog vermogen. Het degradeert echter snel in aanwezigheid van zelfs maar een klein beetje vocht. Een dauwpunt van -50 °C in de verwerkingsomgeving is een absolute vereiste.

2. De valkuil van het specificatieblad – Waarom leverancierscijfers niets betekenen zonder context.

Een analysecertificaat dat binnen de algemene specificatielimieten valt, garandeert geen processtabiliteit. Een veelvoorkomende en kostbare fout bij de inkoop van kathodes is het negeren van resterende lithiumverbindingen op het deeltjesoppervlak. Hoog-nikkel NMC en NCA vormen LiOH en Li. ₂ CO ₃ tijdens de synthese. Deze residuen reageren met het PVDF-bindmiddel tijdens de bereiding van de slurry, wat onverwachte gelering veroorzaakt. Wanneer de Li ₂ CO ₃ Als het gehalte in het aangevoerde poeder meer dan 0,5 gewichtsprocent bedraagt, kan de verwerkingstijd van de slurry dalen van 48 uur tot minder dan 6 uur.

De onderstaande tabel geeft een overzicht van de parameters die direct van invloed zijn op de opbrengst van de elektrodeproductie. Als een leverancier deze waarden niet haalt – of geen consistentie tussen de batches kan aantonen – leidt dit tot verspilling bij de coatingmachine, de kalander of het vormstation.

Als een NCA-kathodeleverancier Omdat een vochtgehalte van minder dan 300 ppm in een met stikstof afgesloten vat niet gegarandeerd kan worden, is het risico op degradatie van de gehele batch tijdens transport en opslag groot. Door vocht aangetaste NCA-elektroden hebben pilotlijnen hun volledige elektrodeproductie moeten afschrijven.

3. De werkelijke kosten van LFP – Waarom goedkoop poeder uw coatinglijn failliet kan laten gaan

LFP-poeder is per kilogram aanzienlijk goedkoper dan NMC811. De coatinglijn berekent de kosten echter in dollars per kilowattuur, niet in dollars per kilogram. Met een stortdichtheid van slechts 1,0 g/cm³ vereist het bereiken van de benodigde oppervlakte dikkere natte films, lagere coatingsnelheden, langere droogtijden en een hoger folieverbruik. Een slecht geoptimaliseerde LFP-elektrode kan daarom uiteindelijk duurder uitvallen per bruikbare kWh dan een goed geoptimaliseerde NMC532-elektrode, rekening houdend met de verwerkingsopbrengst en doorvoer.

Hier moet de herkomst van de kathode worden geëvalueerd in samenhang met de capaciteit van de apparatuur. Als groothandel in LFP-poeder en als fabrikant van complete productielijnen levert TOB New Energy de proceskostenmodellen die de werkelijke kosten per kWh berekenen voordat een chemische samenstelling definitief wordt vastgelegd in het fabrieksontwerp.

4. Mengen en coaten – Elke kathode vereist een andere machine

Het toevoegen van NCA aan een mengproces dat is ontworpen voor LFP zal zowel de slurry als het productieschema verstoren. Elke kathodechemie stelt unieke eisen aan de apparatuur stroomopwaarts en stroomafwaarts.

● NCA-slurry Het verwerkingsvenster is zeer smal. De lithiumresten met een groot oppervlak verhogen de pH-waarde, waardoor aluminiumfolie wordt aangetast als de slurry na het mengen te lang blijft staan. Een volledig gesloten, met stikstof afgedekte menger is daarom essentieel.

● LFP-slurry Het is schurend. De harde fosfaatdeeltjes slijten de stators van de verdringerpomp binnen enkele maanden weg. Tenzij de pomp wordt geüpgraded met keramisch beklede binnenwerkonderdelen, zullen de onderhoudskosten verdrievoudigen en de beschikbaarheid van de leiding afnemen.

● NMC811 Dit brengt een uitdrogingsrisico met zich mee. Het materiaal produceert zuurstof als het te veel uitdroogt. De coatinglijn moet daarom voorzien zijn van nauwkeurige temperatuurregeling en bewaking van de onderste explosiegrens (LEL) in de droogovens.

Wanneer kathodepoeder van de ene leverancier komt en de coatingapparatuur van een andere, ligt het integratierisico bij de koper. Een fabriek die beide produceert – zoals TOB New Energy – valideert deze combinaties vooraf. Pompontwerpen, vulplaatdiktes en droogprofielen worden afgestemd op de specifieke reologie van de kathodesuspensie, zodat het optimale procesvenster voor het materiaal al in de machinespecificaties is opgenomen.

Technische inzichten: De deeltjesgrootteverdeling van de kathode (D10, D50, D90) bepaalt direct de spleetbreedte van de sleufmatrijs. Een verschuiving in D50 van slechts 2 µm kan longitudinale strepen op de elektrode veroorzaken. Voordat een kathodeleverancier definitief wordt gekozen, is het standaardprocedure om een monster van 1 kg aan te vragen en een test uit te voeren. industriële elektrode coating comp geschiktheidstest om de verwerkbaarheid onder productieomstandigheden te verifiëren.

5. NMC versus NCA – De strijd om de meeste nikkel in EV-cellen

Voor hoogwaardige EV-cellen met een vermogen van meer dan 300 Wh/kg, komt de keuze vaak neer op NMC811 versus NCA. Beide leveren een hoge specifieke capaciteit, maar hun risicoprofielen voor de productie verschillen aanzienlijk.

Tijdens de vorming van NCA ontstaan veel gassen. De aluminiumdopant stabiliseert de structuur pas volledig na de eerste laadcyclus. Als de luchtvochtigheid in de droge ruimte tijdens de opslag van de elektrode boven het dauwpunt van -45 °C stijgt, ontstaat er CO₂. ₂ Evolutie kan ervoor zorgen dat pouch-cellen opzwellen voordat de elektrolyt volledig is uitgehard. In een gedocumenteerd productie-incident werd een zwelling van 3% bij cilindrische NCA-cellen toegeschreven aan een defecte dauwpuntssensor die -50°C registreerde. ° C, terwijl de werkelijke omgevingstemperatuur -38 was. ° C. De afwijking in de luchtvochtigheid werd pas opgemerkt toen al 20.000 cellen beschadigd en afgedankt waren.

NMC811 is iets minder gevoelig voor vocht, maar de temperatuur waarbij thermische oververhitting optreedt ligt lager (ongeveer 175 °C versus 190 °C voor NCA), waardoor de foutmarge bij het ontwerpen van veiligheidssystemen op verpakkingsniveau kleiner is.

De rol van een competente leverancier van kathodemateriaal reikt verder dan alleen het verzenden van poeder. Het omvat ook het leveren van de protocollen voor hantering en opslag, de mengparameters en de veiligheidsgegevens die specifiek zijn voor de productieomgeving van de celfabrikant. Voor bulkinkopers levert TOB New Energy zowel NMC- als NCA-kathodepoeder met volledige documentatie, plus Kant-en-klare ontwerpen voor droogkamers en materiaalbehandelingssystemen om het risico van het dauwpunt te elimineren.

6. De inkoopchecklist – Controleer uw leverancier als een lijningenieur.

Voordat een inkooporder wordt ondertekend, verkleinen drie verificatiestappen de kans op een productiestop door een mislukte batch:

● Overlapping van de deeltjesgrootteverdeling (PSD) tussen batches. Eis de deeltjesgrootteverdelingscurven voor de laatste 10 productiebatches. De D50-variantie moet onder ±1 µm liggen. Een leverancier die deze gegevens niet kan leveren, beschikt niet over de juiste controle over het syntheseproces.

● Vochtgehalte bij het verpakken. De vochtwaarde op het analysecertificaat moet binnen 24 uur na het verzegelen van de vaten worden gemeten, en niet aan het einde van de calcineringsstap, weken eerder.

● Meetprocedure voor dichtheid met behulp van tappen. Er bestaat geen universele standaard. Bepaal de exacte methode (cilindervolume, aantal tikken, amplitude) en controleer deze met een interne meting op een referentiemonster.

Alleen een goede merkreputatie is niet voldoende. Toonaangevende merken van NMC-kathodes hebben 811-materiaal geleverd met een vochtgehalte van meer dan 1200 ppm, omdat de vaten enkele weken in een vochtig havenmagazijn waren opgeslagen. Cellen die met dergelijk materiaal zijn gemaakt, vertoonden een capaciteitsverlies van 8% na slechts 500 cycli.

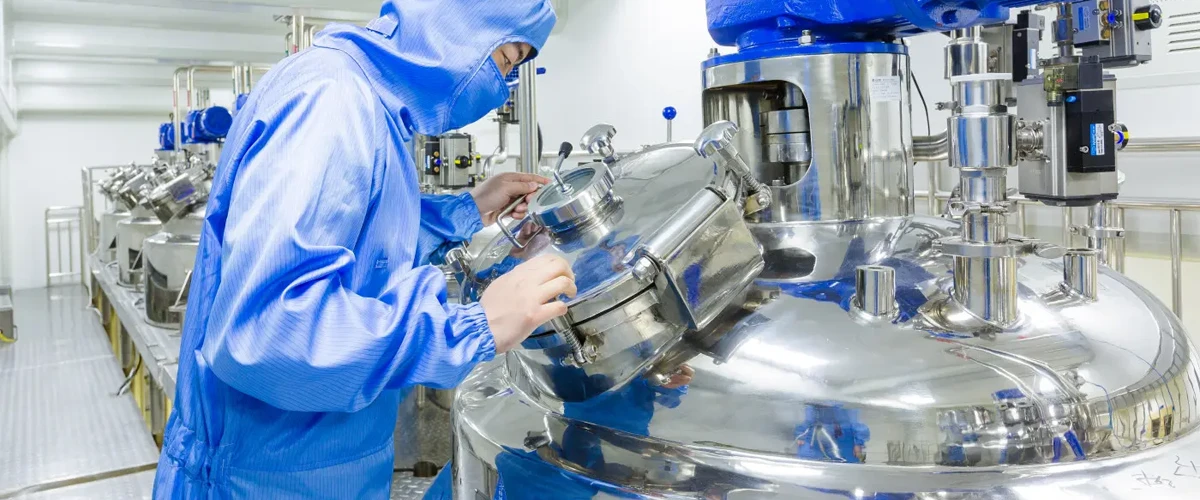

7. Infrastructuur voor materiaalafhandeling – Het onderdeel dat u vergeten bent te budgetteren.

Na een investering in hoogwaardig NCA of NMC met een hoog nikkelgehalte, is de volgende vraag die zich ongetwijfeld zal opdringen: hoe wordt het materiaal opgeslagen en verwerkt om de extreem lage vochtigheidsgraad te behouden?

Deze poeders vereisen te allen tijde een droge ruimte met een dauwpunt van -50 °C of stikstofgesloten containers. Een enkel vat dat 30 minuten openstaat in de buitenlucht absorbeert voldoende vocht om de gehele batch buiten de specificaties te brengen. Het verwerkingssysteem moet daarom het volgende omvatten:

● Geautomatiseerd laden en doseren van vaten

● Inline zeven om klonten te verwijderen vóór het mengen.

● Gesloten pneumatisch transportsysteem met dauwpuntbewaking bij de overslagpunten

LFP is minder veeleisend: een droge luchtomgeving met droogmiddel en een dauwpunt van -40 °C is voldoende. Wanneer echter zowel NMC- als LFP-productielijnen in dezelfde fabriek in bedrijf zijn, moeten de opslagruimtes voor de materialen fysiek van elkaar gescheiden zijn. Kruisbesmetting van LFP met zelfs sporen van NMC veroorzaakt elektrochemische mismatch in het uiteindelijke accupakket.

Ontwerp uw materiaalbehandeling zodanig dat er geen vocht aan te pas komt. Geautomatiseerd laden van vaten, inline zeven en pneumatisch transport met dauwpuntbewaking zijn geen optie, maar vormen het verschil tussen een gevalideerd proces en een afvalpercentage dat de winstmarge aantast.

8. Veelgestelde vragen

V: Welk kathodemateriaal is het meest geschikt voor accu's van elektrische voertuigen?

A: Momenteel domineert NMC met een hoog nikkelgehalte (811) de premium EV-cellen vanwege de hoge energiedichtheid. LFP wint snel aan populariteit voor standaard EV's vanwege de lagere kosten en langere levensduur. NCA blijft gangbaar in cilindrische EV-cellen.

V: Kan ik LFP- en NMC-batterijen in hetzelfde accupakket combineren?

A: Nee. LFP heeft een vlakke nominale spanning van 3,2 V, terwijl NMC werkt op 3,6–3,7 V. Hun spanningscurven komen niet overeen en één BMS kan beide chemische samenstellingen niet veilig in één accupakket beheren. Aparte accupakketten of een hybride architectuur met geïsoleerde BMS-eenheden zijn vereist.

V: Wat is de houdbaarheid van kathodepoeder?

A: NCA en NMC met een hoog nikkelgehalte moeten binnen 6 maanden worden gebruikt indien ze onder stikstof of vacuüm bij kamertemperatuur worden bewaard. LFP kan tot 12 maanden meegaan indien het dauwpunt lager dan -40 °C wordt bewaard. Controleer altijd opnieuw het vochtgehalte en de pH-waarde vóór gebruik als het materiaal de helft van de aangegeven houdbaarheidsdatum heeft overschreden.

V: Hoe beoordeel ik een betrouwbare leverancier van NMC-kathodemateriaal?

A: Controleer hun batchconsistentiegegevens (PSD, BET-oppervlakte, stortdichtheid), bezoek de productielocatie om de opslag- en verpakkingsomstandigheden te inspecteren en vraag een proefbatch aan om op de daadwerkelijke coatinglijn te verwerken. Een technische leverancier zal ook ondersteuning bieden bij het optimaliseren van de meng- en coatingparameters.

V: Wat is de gebruikelijke bulkprijs voor NMC811 kathodepoeder?

A: De prijzen schommelen mee met de lithium- en kobaltmarkten, maar contracten voor grote volumes (>10 ton per jaar) liggen doorgaans tussen de 25 en 35 dollar per kilo. De meest relevante maatstaf is de prijs per kWh na verwerking – een goedkoper poeder dat een hoog afvalpercentage oplevert, kan de totale kosten van de cel verhogen.
