Apparatuur voor knoopcelbatterijlaboratoria: de complete checklist voor R&D-laboratoria voor batterijen

Een R&D-laboratorium voor batterijen dat 80.000 dollar uitgeeft aan handschoenkasten, kan er nog steeds niet in slagen een knoopcelbatterij met een consistente capaciteit te produceren.

Het probleem zit hem zelden in het budget. Het gaat om de volgorde van de acties.

De handschoenkast wordt als eerste aangeschaft, omdat die de cleanroom-certificering vertegenwoordigt. Dan dringt de realiteit door: de mengmachine kan roetdeeltjes niet kleiner dan 5 μm verspreiden. Het coatingmes heeft een slingering van 20 μm. De krimptang vervormt de verpakking. Drie maanden onderzoek verdwijnen in een oogwenk door technische problemen die zich voordoen als materiaalproblemen.

Hieronder volgt een checklist per werkstation voor het bouwen van reproduceerbare CR2032-halfcellen, met kritische specificaties, veelvoorkomende faalpunten en selectiecriteria voor elk onderdeel.

De workflow voor knoopcelbatterijen: een stapsgewijze apparatuurplattegrond

Een CR2032 knoopcelbatterij is structureel eenvoudig: kathodebehuizing, kathodeschijf, separator, lithiumanode, afstandsstuk, veer, anodekap. Krimpen. Klaar.

In de praktijk kent elke stap een strikt getolereerde foutmodus. Eén machine met ondermaatse specificaties veroorzaakt een kettingreactie van fouten in de hele productielijn.

1. Slurry mengen: dispersie is allesbepalend.

De kwaliteit van een slurry wordt bepaald door drie parameters: de uniformiteit van de deeltjesverspreiding, de viscositeit binnen het streefbereik (3.000–8.000 mPa·s voor de meeste NMC-slurries) en de afwezigheid van ingesloten lucht.

Minimale vereisten voor de apparatuur:

Een standaard magneetroerder is onvoldoende voor batterijslurry. Roet en PVDF vormen agglomeraten die een roerstaaf simpelweg in cirkels duwt zonder ze te breken. De benodigde schuifkrachten vereisen een planetaire mengbeweging.

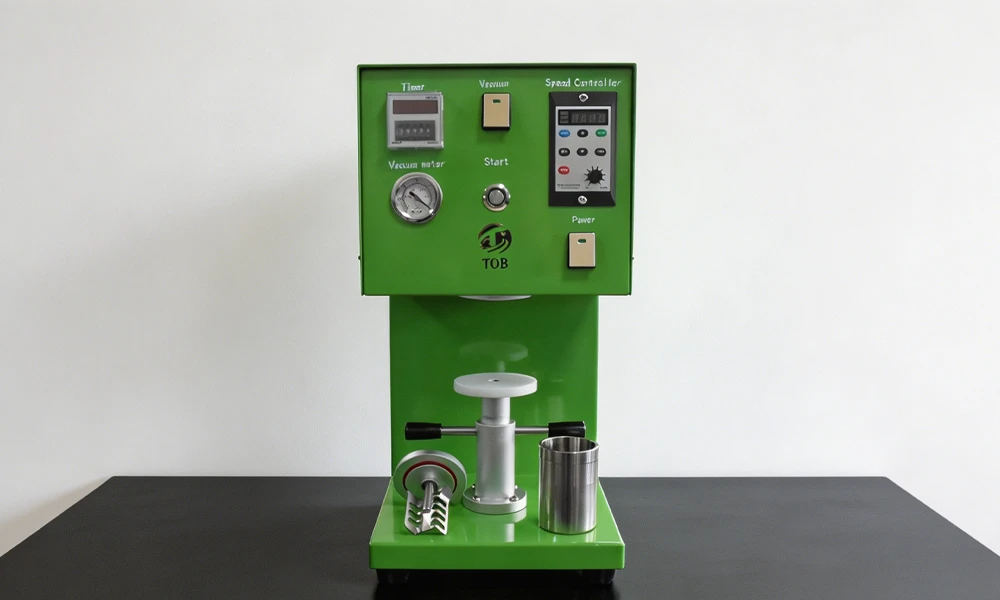

Gedocumenteerd geval van mislukking: Een laboratorium dat een roerplaat met verwarmingselement gebruikte voor de bereiding van NMC811-slurry, registreerde een standaardafwijking van de capaciteit van 12% over 200 cellen. Het kathodepoeder werd als oorzaak aangewezen. De hoofdoorzaak was onvoldoende dispersie tijdens het mengen. Het vervangen van de roerplaat met verwarmingselement door een Laboratorium vacuüm planetaire mixer met een inhoud van 100–500 ml Dankzij deze capaciteit kon de variatie binnen één enkele batch worden verholpen.

2. Elektrodecoating: De uniformiteit van de dikte bepaalt de capaciteit

De coating bepaalt de oppervlaktecapaciteit. Wanneer de spleetbreedte van de rakel 10 μm varieert, varieert de hoeveelheid actief materiaal met ongeveer 8%. Dat vertaalt zich in een schommeling van 0,4 mAh in een knoopcelbatterij, terwijl de beoogde capaciteit 2,5 mAh is.

Vergelijking van coatingmethoden voor R&D-laboratoria:

Voor universitaire en industriële R&D-laboratoria die knoopcelbatterijen bouwen, biedt een verwarmde filmcoater met micrometrisch instelbare meshoogte (bereik van 0-5 mm, resolutie van 1 μm) de optimale balans tussen mogelijkheden en kosten.

Kritische kwaliteitscontrole: De laagdikte moet op vijf punten over elke elektrode worden gemeten. Als de randdikte meer dan 5% afwijkt van het midden, is het mes niet parallel aan het substraat. In dat geval is opvullen met vulplaatjes nodig. Door deze afwijking te accepteren, wordt een systematische fout in elke volgende cel ingebouwd.

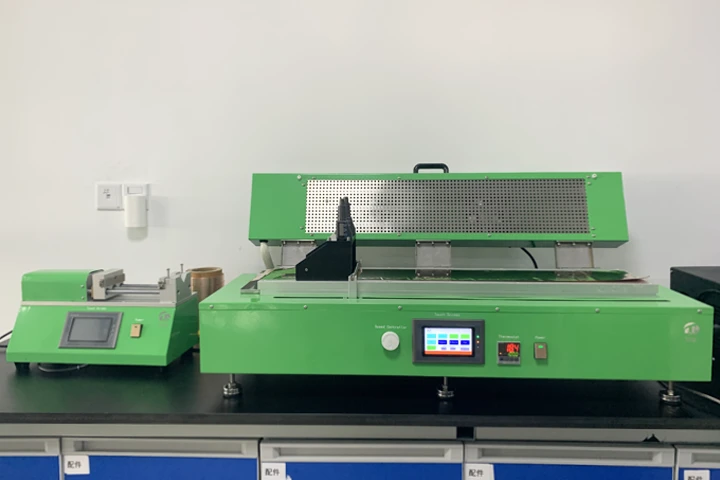

Inzicht in de techniek: Randverdunning op een 50 mm brede R&D-elektrode lijkt misschien verwaarloosbaar. Echter, wanneer deze wordt opgeschaald naar een coatingbreedte van 300 mm voor proefproductie, resulteert datzelfde randdefect van 5% in een strook afval van 15 mm aan beide zijden. De opbrengst daalt nog voordat de proeflijn in gebruik wordt genomen. Laboratoriumcoatingapparatuur met micrometrisch verstelbare meskoppen En de geverifieerde paralleliteit van <2 μm over de volledige coatingbreedte zorgt ervoor dat de procesparameters direct van R&D naar pilotschaal kunnen worden overgedragen.

3. Elektrode drogen: De kinetiek van de oplosmiddelverwijdering is van belang.

De droogsnelheid heeft een directe invloed op de verdeling van het bindmiddel. Wanneer het oplosmiddel te snel verdampt, migreert het PVDF-bindmiddel naar het elektrodeoppervlak. Het resultaat is een laag met een hoge concentratie actief materiaal aan het grensvlak van de stroomcollector, maar met onvoldoende hechting, wat leidt tot delaminatie.

Standaard droogprotocol voor onderzoek en ontwikkeling:

• 60–80 °C voor NMP-gebaseerde NMC-suspensies
• 80–100 °C voor waterige LFP-suspensies
• Minimaal 4 uur, meestal een hele nacht, onder vacuüm.

Een vacuümdroogoven met een temperatuurstabiliteit van ±1 °C is een absolute vereiste. Standaard laboratoriumovens met een temperatuurschommeling van ±10 °C produceren elektroden met een inconsistente bindmiddelverdeling die niet visueel waarneembaar is, maar zich manifesteert als capaciteitsvariatie tijdens het cycleren.

4. Elektrode-kalanderen: Doelstellingen voor verdichting

Na het drogen zijn de elektroden poreus. Een te hoge porositeit verlaagt de volumetrische energiedichtheid en vermindert de elektronische geleidbaarheid. Een te lage porositeit verhindert een adequate bevochtiging door de elektrolyt.

Standaardwaarden voor verdichte dichtheid in de industrie:

• NMC-kathodes: 2,8–3,4 g/cm³
• Grafiet anodes: 1,4–1,6 g/cm³
• LFP-kathodes: 2,2–2,6 g/cm³

A precisie walsen Een nauwkeurige drukregeling is essentieel. Zowel de afstand tussen de openingen als de uitgeoefende kracht vereisen controle en herhaalbaarheid.

Gedocumenteerd geval van mislukking: Een start-up sloeg het kalanderen volledig over tijdens de eerste R&D-fase, met de bedoeling om "later te optimaliseren". Knoopcelbatterijen leverden 40% minder capaciteit dan theoretisch. De niet-gekalandeerde kathode bevatte dode ruimte die door de elektrolyt werd opgevuld zonder dat het actieve materiaal werd bereikt. Zes maanden van materiaalherformulering leverden geen verbetering op, omdat de tekortkoming in de apparatuur – en niet in het materiaal – de hoofdoorzaak was.

5. Elektrodeponsen: Braamverwijdering

De elektroden van knoopcelbatterijen worden gestanst tot een diameter van 14-16 mm. Een botte of verkeerd uitgelijnde stansmatrijs produceert bramen aan de randen. Deze bramen dringen tijdens het krimpen door de separator heen, waardoor microkortsluitingen ontstaan die zich manifesteren als een lage open-circuitspanning of snelle zelfontlading.

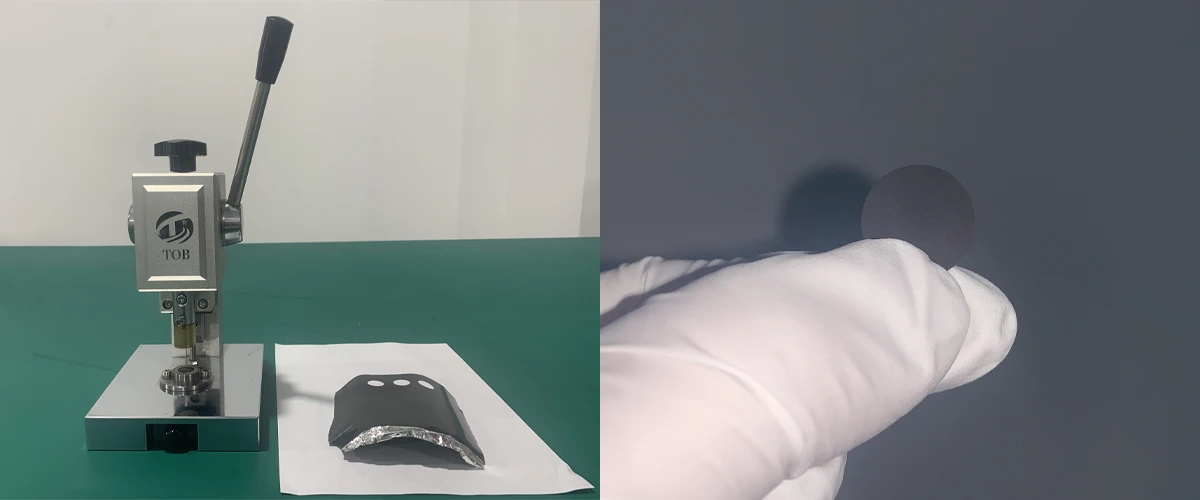

Benodigde apparatuur: Precisiepons met verwisselbare matrijzen (14 mm, 15 mm, 16 mm). Geponste elektroden mogen onder 10x optische vergroting geen bramen vertonen. De matrijzen moeten regelmatig geslepen of vervangen worden – een onderhoudspunt dat in academische laboratoria vaak over het hoofd wordt gezien.

6. Handschoenkast: Specificaties voor atmosfeerregeling

Lithiummetaal reageert met water. Elektrolyt reageert met water. Elk vocht dat tijdens de assemblage van de cel binnendringt, beschadigt de cel onherstelbaar.

Minimale specificaties voor de handschoenkast in R&D:

• O₂ < 0,1 ppm
• H₂O < 0,1 ppm
• Ontwerp met twee stations en een voorportaal.
• Geïntegreerde O₂/H₂O-analysatoren
• Regeneratiegeschikt zuiveringssysteem

Budgettaire realiteit: Een juiste Batterijkwaliteit handschoenenvak Een gaszuiveringssysteem met regeneratiemogelijkheid kost doorgaans tussen de $15.000 en $25.000. Bij goedkopere systemen moet de filtercartridge vaak elke 6 maanden in plaats van elke 3 jaar worden vervangen, waardoor de initiële besparing teniet wordt gedaan door de kosten voor verbruiksartikelen.

7. Montage van een knoopcelbatterij: Nauwkeurigheid van de krimpdruk

Het krimpen is de laatste mechanische stap. De druk bepaalt direct de integriteit van de afdichting en het interne contact.

Vereisten voor de krimpdruk van CR2032: 600–800 psi, gekalibreerd op het specifieke pakkingmateriaal en de celconfiguratie.

Vergelijking van perstypen:

Voor laboratoria die meer dan 50 cellen per week produceren, is een pneumatische pers het praktische minimum. Voor diegenen die peer-reviewed data publiceren of materiaal kwalificeren voor opschaling naar een pilotschaal, is een elektrische knoopcel krimptang Digitale drukregistratie biedt de vereiste traceerbaarheid.

Klaar om je eigen lab te bouwen? Een laboratorium met knoopcelbatterijen is een geïntegreerd systeem, geen verzameling losse instrumenten. Eén component met ondermaatse specificaties – een onnauwkeurige krimptang, een handschoenkast met vochtproblemen, een mixer die niet goed kan dispergeren – en de hele R&D-pipeline genereert ruis in plaats van bruikbare data. TOB New Energy levert complete laboratoriumapparatuur voor knoopcelbatterijen leverancier van kant-en-klare pakketten Aan meer dan 2.000 onderzoeksinstellingen en batterijfabrikanten wereldwijd, waarbij vooraf geconfigureerde laboratoriumlijnen, installatie op locatie en training van de operators standaard zijn inbegrepen.

Veelgestelde vragen (FAQ)

V: Wat is de minimale uitrusting die nodig is om een eerste knoopcelbatterij in elkaar te zetten?
A: Precisieweegschaal, vacuümmixer (of vijzel en stamper voor de eerste proeven), rakelsysteem, vacuümoven, elektrodepons, handschoenkast en een handmatige krimptang. Budget: $20.000–30.000 voor een functionele basisopstelling.

V: Is een vacuümoven nodig voor het drogen van elektroden, of is drogen aan de lucht voldoende?
A: Een vacuümoven is noodzakelijk. Luchtdrogen bij omgevingstemperatuur introduceert vocht dat de prestaties van de elektrolyt aantast. Vacuümdrogen bij 60-100 °C onder -0,08 MPa verwijdert resterend oplosmiddel en geadsorbeerd vocht. Een capaciteitsverlies van 15-20% is typisch wanneer deze stap wordt overgeslagen.

V: Hoeveel cellen per conditie zijn nodig voor statistisch significante gegevens?
A: Minimaal 5 cellen per conditie; 10 heeft de voorkeur. Gepubliceerde studies met n=3 blijken routinematig niet reproduceerbaar. In industrieel onderzoek en ontwikkeling wordt minder dan 8 cellen per parameterreeks als onvoldoende beschouwd voor procesbeslissingen.

V: Kan dezelfde handschoenkast gebruikt worden voor zowel natriumionen- als lithiumionenonderzoek?
A: Niet aanbevolen. Natrium reageert heftiger met vocht dan lithium. Tenzij strikte ontsmettingsprotocollen en atmosfeerscheiding tussen de verschillende chemische processen worden gehanteerd, worden aparte handschoenkasten voor elk proces ten zeerste aanbevolen om kruisbesmetting en veiligheidsincidenten te voorkomen.

Deze technische handleiding is opgesteld door het procesengineeringteam van TOB Nieuwe Energie , een directe fabrikant van complete laboratoriumapparatuur voor knoopcelbatterijen tot batterijsystemen op pilotschaal, gevestigd in Xiamen, China. De apparatuur wordt ontworpen, geproduceerd, getest en verzonden vanuit één enkele fabriek – geen wederverkopers, geen tussenpersonen, geen winstmarges.
