Belangrijkste oorzaken van lekkage bij het sealen van pouchcellen

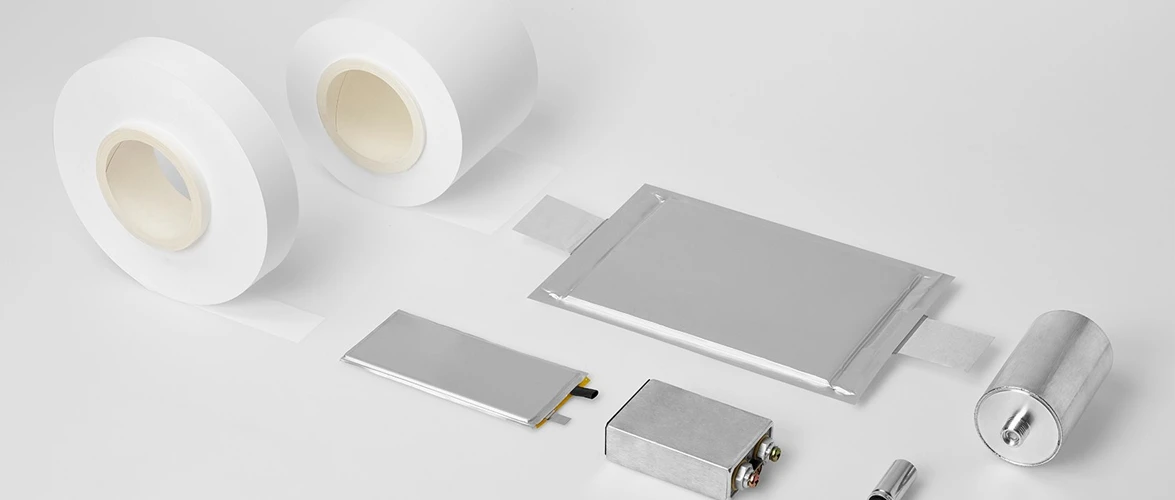

Zakbatterijen worden veel gebruikt in consumentenelektronica, elektrische voertuigen en energieopslagsystemen vanwege hun hoge energiedichtheid, lichte constructie en flexibele ontwerp. In vergelijking met cilindrische en prismatische cellen gebruiken zakbatterijen een gelamineerde aluminiumfolie als buitenverpakking in plaats van een stijve metalen behuizing. Deze structuur zorgt voor een efficiënter ruimtegebruik en een lager gewicht, maar maakt het afdichtingsproces ook veel kritischer. Elk defect in het afdichtingsgebied kan leiden tot lekkage van elektrolyt, vochtindringing, gasontsnapping of interne verontreiniging, wat de prestaties, veiligheid en levensduur van de batterij ernstig kan beïnvloeden. Om deze reden is kwaliteitscontrole van de afdichting een van de belangrijkste stappen in de productie van zakbatterijen.

Lekkage in de afdichting van pouchcellen wordt zelden door één enkele factor veroorzaakt. In de meeste gevallen is het het resultaat van interacties tussen procesparameters, materiaaleigenschappen, de staat van de apparatuur en omgevingsfactoren. Zelfs wanneer elke parameter binnen de specificaties lijkt te vallen, kunnen kleine afwijkingen samen leiden tot zwakke afdichtingen of microscopische lekpaden. Vanuit een technisch perspectief kunnen lekkageoorzaken grofweg in drie groepen worden ingedeeld: procesgerelateerde problemen, materiaalgerelateerde defecten en contaminatie- of hanteringsproblemen. Inzicht in hoe deze factoren de afdichting beïnvloeden is essentieel voor het identificeren van de grondoorzaken en het implementeren van effectieve tegenmaatregelen.

1. Procesgerelateerde oorzaken

Het hitteverzegelingsproces is zeer gevoelig voor temperatuur, druk en tijd. Deze drie parameters bepalen of de binnenste polymeerlaag van de zakfolie volledig kan smelten, vloeien en een continue verbinding kan vormen. Als een van deze parameters niet goed wordt gecontroleerd, kunnen er afdichtingsfouten optreden.
Een veelvoorkomend probleem is een onvoldoende afdichtingstemperatuur. Bij een te lage temperatuur smelt de binnenste afdichtingslaag niet volledig, wat resulteert in een zwakke hechting en slechte kleefkracht. Hoewel de afdichting er visueel intact uit kan zien, kan het grensvlak microholtes bevatten die zich later kunnen ontwikkelen tot lekkagepunten. Omgekeerd kan een te hoge temperatuur het polymeer aantasten of de kleeflaag tussen de aluminiumfolie en de buitenste film beschadigen, waardoor de mechanische sterkte afneemt en na verloop van tijd delaminatie optreedt.
Druk is eveneens van belang. Onvoldoende druk voorkomt dat het gesmolten polymeer volledig contact maakt met het oppervlak en oneffenheden opvult, terwijl te hoge druk de gesmolten laag kan wegpersen, de afdichtingsdikte kan verminderen of zelfs de aluminiumlaag kan beschadigen. Een ongelijke drukverdeling over het afdichtingsgebied kan leiden tot gebieden met een inconsistente hechtsterkte, die bijzonder gevoelig zijn voor lekkage onder mechanische belasting.
De afdichtingstijd speelt ook een cruciale rol. Als de verblijftijd te kort is, heeft het polymeer mogelijk niet genoeg tijd om te vloeien en goed te hechten. Als de verblijftijd te lang is, kan oververhitting of materiaalvervorming optreden. In snelle productielijnen wordt het handhaven van een consistente afdichtingstijd in alle cellen steeds lastiger, waardoor het risico op variabiliteit in de afdichtingskwaliteit toeneemt.

2. Materiële oorzaken

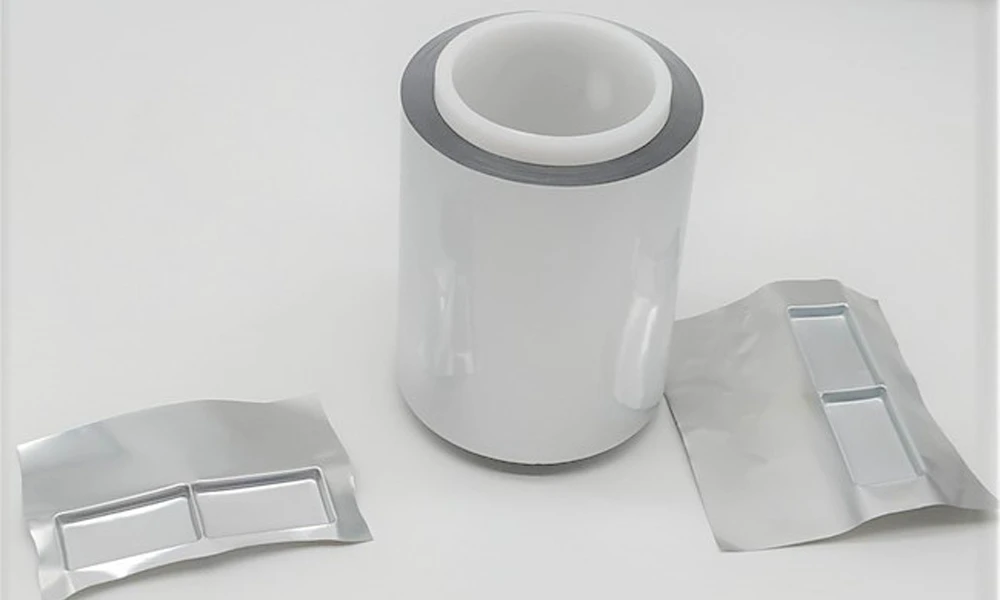

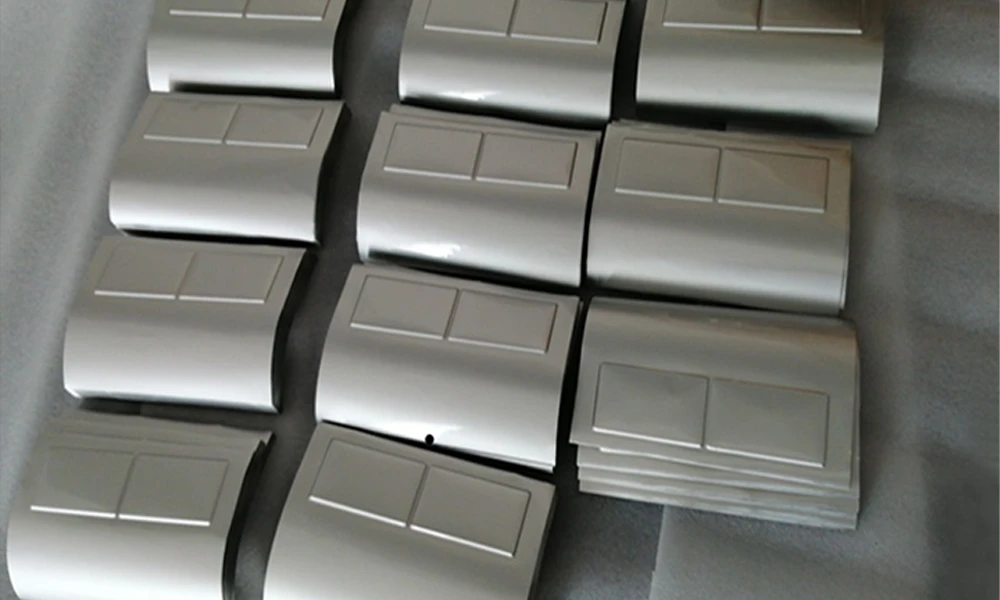

De kwaliteit en consistentie van de aluminiumlaminaatfolie hebben een directe invloed op de afdichtingsprestaties. Variaties in foliedikte, coatinguniformiteit of hechting tussen de lagen kunnen leiden tot inconsistent afdichtingsgedrag. Als de binnenste afdichtingslaag bijvoorbeeld een ongelijke dikte heeft, kunnen sommige delen goed smelten en hechten, terwijl andere delen onvoldoende afgedicht blijven.
Defecten in de folie, zoals gaatjes, krassen of microscheurtjes, kunnen ook lekkagemogelijkheden creëren. Deze defecten kunnen ontstaan tijdens de productie, het transport of de verwerking van de folie. Zelfs als het afdichtingsproces goed gecontroleerd wordt, kan een defecte folie geen betrouwbare barrièrewerking bieden.
Materiaalcompatibiliteit is een andere belangrijke factor. Het afdichtingsgedrag is afhankelijk van de smelteigenschappen van de binnenste polymeerlaag. Als verschillende batches folie een iets andere smelttemperatuur of samenstelling hebben, leveren dezelfde afdichtingsparameters mogelijk geen consistente resultaten op. Dit is met name kritisch bij grootschalige productie, waar kleine variaties in materiaaleigenschappen tot aanzienlijke verschillen in opbrengst kunnen leiden.
Ook de materialen van de elektroden en lipjes kunnen de afdichtingskwaliteit beïnvloeden. De aanwezigheid van metalen lipjes in het afdichtingsgebied introduceert discontinuïteiten in het grensvlak. Als de afdichtingsparameters voor deze gebieden niet geoptimaliseerd zijn, kunnen er openingen of een zwakke hechting rond de lipjes ontstaan, waardoor ze een veelvoorkomende bron van lekkage vormen.

3. Besmetting en hanteringsproblemen

Vervuiling in het afdichtingsgebied is een van de meest voorkomende oorzaken van lekkage in de praktijk. Stoffen zoals elektrolytresten, stofdeeltjes of elektroderesten kunnen een goede hechting tussen de polymeerlagen belemmeren. Zelfs een kleine hoeveelheid vervuiling kan een microkanaaltje creëren waardoor gas of vloeistof door de afdichting kan lekken.
Verontreiniging met elektrolyt is bijzonder problematisch. Tijdens het vullen en hanteren kunnen kleine hoeveelheden elektrolyt zich verspreiden naar het afdichtingsgebied. Omdat elektrolytcomponenten de hechting van polymeren kunnen verstoren, kan hun aanwezigheid de afdichtingssterkte aanzienlijk verminderen. In sommige gevallen kan de afdichting aanvankelijk acceptabel lijken, maar tijdens opslag of gebruik falen als gevolg van chemische interactie op het grensvlak.
Onjuiste behandeling kan de folie van de verpakking ook beschadigen vóór het sealen. Krassen, vouwen of mechanische vervorming kunnen de foliestructuur verzwakken, waardoor de kans op lekkage toeneemt. Een verkeerde uitlijning tijdens het sealen kan leiden tot een ongelijke drukverdeling of een onvolledige sealbreedte, wat het risico op defecten verder vergroot.

4. Factoren met betrekking tot apparatuur en gereedschap

Ook de staat en het ontwerp van de sealapparatuur spelen een belangrijke rol. Versleten of vervuilde sealkoppen kunnen leiden tot een ongelijkmatige temperatuurverdeling of inconsistente druk. Als het verwarmingselement geen stabiele temperatuur over de gehele sealbreedte handhaaft, kunnen sommige gebieden onvoldoende geseald zijn, terwijl andere oververhit raken.
De uitlijning van het gereedschap is een andere cruciale factor. Een verkeerde uitlijning van de afdichtingsbekken kan een ongelijke drukverdeling veroorzaken, wat leidt tot een zwakke hechting op bepaalde plaatsen. Bovendien kan onvoldoende controle van de koeling na het afdichten de kristallisatie en stolling van de polymeerlaag beïnvloeden, waardoor de uiteindelijke afdichtingssterkte afneemt.

5. Samenvatting van de oorzaken van lekkage

De belangrijkste oorzaken van lekkage bij het sealen van pouchcellen kunnen als volgt worden samengevat:

• Onjuiste parameters voor het warmteverzegelen (temperatuur, druk, tijd)
• Variaties of defecten in aluminium gelamineerde folie
• Verontreiniging in het afdichtingsgebied (elektrolyt, stof, deeltjes)
• Mechanische schade of verkeerde uitlijning tijdens de hantering
• Instabiliteit van de apparatuur of gebrekkig onderhoud

In de praktijk is lekkage vaak het gevolg van meerdere factoren die samenwerken, in plaats van één enkel probleem. Een iets te lage afdichtingstemperatuur in combinatie met lichte vervuiling kan bijvoorbeeld al voldoende zijn om een lek te veroorzaken dat niet zou ontstaan als elk van beide factoren afzonderlijk zou worden aangepakt.
