15Ah 3,85V anodevrije pouchcel

15Ah 3,85V Anode-vrije Pouch-cel | TOB-AF-15AH-1060125

Productoverzicht

De 15Ah 3,85V Anode-vrije Pouch-cel is een hoogwaardige pouch-type batterijcel ontwikkeld voor geavanceerd batterijonderzoek, celontwikkeling en evaluatie van elektrochemische prestaties. De cel maakt gebruik van een anode-vrije architectuur en een verpakking van aluminium-kunststoffolie, wat een compact en lichtgewicht celformaat biedt voor batterijontwikkeling op laboratorium- en pilotschaal.

Met een nominale capaciteit van 15 Ah en een nominale spanning van 3,85 V werkt de cel binnen een spanningsbereik van 3,0–4,3 V onder gespecificeerde temperatuuromstandigheden. Het maximale continue ontlaadvermogen bereikt 8C, terwijl het maximale puls-ontlaadvermogen 15C bereikt gedurende maximaal 10 seconden bij 50% SOC.

De cel meet ongeveer 8,0 × 60 × 125 mm en weegt 137 ± 10 g (afmetingen gemeten onder een compressiekracht van 150–200 N, volgens de celtekening). De compacte pouch-celconfiguratie maakt hem geschikt voor batterijonderzoeksprogramma's die anode-vrije celarchitecturen, evaluatie van hoogvermogenprestaties en gecontroleerde tests op celniveau vereisen.

Wilt u begrijpen hoe de anode-vrije architectuur en de droge procesconstructie van deze cel interageren met uw testopstelling en formatieprotocol? Neem contact op met ons cel-engineeringteam met uw evaluatieplan.

Belangrijkste kenmerken

• 15 Ah nominale capaciteit
• 3,85 V nominale spanning
• Anode-vrije pouch-celarchitectuur
• Verpakking van aluminium-kunststoffolie
• 3,0–4,3 V bedrijfsspanningsbereik onder gespecificeerde omstandigheden
• ≤ 2 mΩ AC interne weerstand bij 1 kHz onder gespecificeerde testomstandigheden
• 8C maximale continue ontlaadstroom
• 15C maximale puls-ontlaadstroom gedurende 10 seconden
• 4,3 V maximale laadspanning
• Compact 8,0 × 60 × 125 mm celformaat
• Lichtgewicht ontwerp met een nominaal gewicht van ongeveer 137 g
• Geschikt voor geavanceerd batterijonderzoek en celontwikkeling

Toepassingen

De anode-vrije pouch-cel is geschikt voor een reeks geavanceerde batterijonderzoeks- en ontwikkelingsapplicaties, waaronder:

• Anode-vrij batterijonderzoek
• Ontwikkeling van geavanceerde lithiumbatterijen
• Onderzoek en ontwikkeling van pouch-cellen
• Evaluatie van hoogvermogen batterijcellen
• Testen van elektrochemische prestaties van batterijen
• Onderzoek naar batterijmaterialen en celarchitectuur
• Batterijontwikkeling op laboratoriumschaal
• Batterijontwikkeling op pilotschaal
• Laad- en ontlaadtesten op celniveau

Celconstructie

1. De cel gebruikt aluminium-kunststoffolie als extern verpakkingsmateriaal voor de pouch. De compacte pouch-celstructuur is ontworpen voor gecontroleerde tests in het laboratorium en in de ontwikkelingsfase.

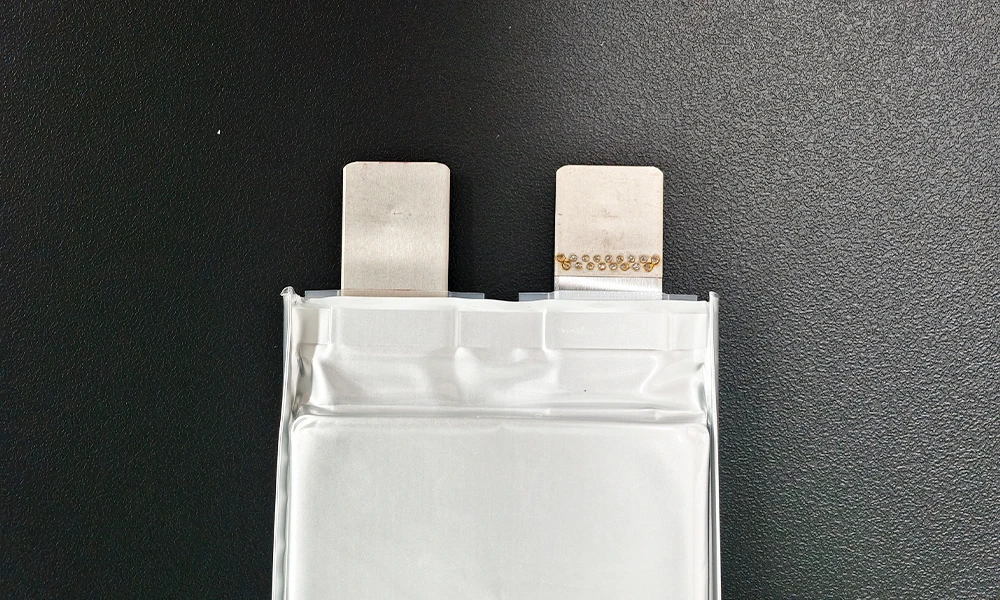

2. De celafmetingen zijn ongeveer 8,0 mm in dikte, 60 mm in breedte en 125 mm in hoogte, gemeten onder een compressiekracht van 150–200 N zoals gespecificeerd in de celtekening. De pouch-cel is uitgerust met batterijlippen met een lipbreedte van 15 ± 1 mm, een liplengte van 18 ± 2 mm en een hart-op-hart lipafstand van 30 ± 1,5 mm.

Elektrische prestaties

1. De cel heeft een nominale capaciteit van 15 Ah en een nominale spanning van 3,85 V. Onder de gespecificeerde testomstandigheden ondersteunt de cel een maximale continue ontlaadsnelheid van 8C en een maximale puls-ontlaadsnelheid van 15C gedurende 10 seconden bij 50% SOC.
2. De standaard laadstroom is 0,1C, met een maximale continue laadstroom van 0,2C. De standaard laadspanning is 4,3 V.
3. De standaard ontlaadstroom is 0,1C. De ontlaad-afkapspanning is 3,0 V wanneer de celtemperatuur ≥ 0 °C is en 2,4 V wanneer de celtemperatuur lager is dan 0 °C.

Thermische bedrijfsomstandigheden

1. De aanbevolen laadtemperatuur is 15–35 °C, terwijl de aanbevolen ontlaadtemperatuur 10–35 °C is.
2. Het absolute laadtemperatuurbereik is 0–45 °C en het absolute ontlaadtemperatuurbereik is −20–45 °C. Het laden of ontladen moet worden gestopt wanneer de celtemperatuur de gespecificeerde absolute bedrijfslimieten overschrijdt.
3. Voor opslag is het aanbevolen temperatuurbereik −20–45 °C bij een relatieve omgevingsvochtigheid van ≤ 70 % RH.

Laadcondities

1. Onder standaard laadcondities wordt de cel geladen met een constante stroom van 0,1C bij 25 ± 2 °C totdat de celspanning 4,3 V bereikt. Vervolgens wordt een constante spanning van 4,3 V gehandhaafd totdat de laadstroom afneemt tot 0,05C.
2. De maximale laadspanning is 4,3 V. Het laden moet worden gestopt als de celspanning de gespecificeerde absolute laadspanningslimiet overschrijdt of als de celtemperatuur buiten het gespecificeerde absolute laadtemperatuurbereik valt.

Ontlaadcondities

1. Onder standaard ontlaadcondities wordt de cel ontladen met een constante stroom van 0,1C bij 25 ± 2 °C totdat de cel de gespecificeerde ontlaad-afkapspanning bereikt.
2. De maximale continue ontlaadsnelheid is 8C bij 25 ± 2 °C. Voor pulsontlaadtoepassingen ondersteunt de cel tot 15C gedurende 10 seconden bij 50% SOC onder de gespecificeerde testcondities.

Interne weerstand

1. De cel heeft een AC-interne weerstand van ≤ 2 mΩ onder de gespecificeerde meetcondities: 10 ± 5% SOC, 25 ± 2 °C, en AC-meting bij 1 kHz.
2. De interne weerstand kan variëren afhankelijk van de celtemperatuur, SOC, meetmethode en testapparatuur. Daarom moeten weerstandswaarden onder consistente testcondities worden geëvalueerd bij het vergelijken van celprestaties.

Levensduur (cycli)

1. De gespecificeerde levensduur is ≥ 25 cycli onder de vermelde testcondities, gebruikmakend van 0,2C laden en 8C ontladen met een cel-voorspanning van 0,2 MPa.
2. Dit cijfer is een benchmark in de onderzoeksfase, gemeten onder een opzettelijk agressief protocol met hoge snelheid (0,2C laden / 8C ontladen) op een anodevrije architectuur, waarbij de eindige lithiumvoorraad in-situ wordt geplateerd en gestript. De werkelijke cyclusprestaties kunnen variëren afhankelijk van de bedrijfstemperatuur, het laad-/ontlaadprotocol, de toegepaste druk, het SOC-venster, de apparatuur en andere testcondities. De levensduur bij gematigde ontlaadsnelheden (bijv. 0,5C–1C) moet afzonderlijk worden vastgesteld onder uw doelprotocol.

Verzendconditie

1. Het gespecificeerde verzendspanningsbereik is 3,0–4,1 V, met een doel-verzend-SOC van 10 ± 5% onder condities van 25 ± 2 °C.
2. De cel moet worden gehanteerd, getransporteerd, opgeslagen, geladen en ontladen volgens de geldende veiligheids- en transportvereisten voor batterijen.

Technische specificaties

Algemene specificaties

Laadspecificaties

Ontlaadspecificaties

Dimensionale specificaties

Celafmetingen worden gemeten onder een compressiekracht van 150–200 N, volgens de celtekening.

Technische Veelgestelde Vragen

V1: Wat betekent "anodevrij" in deze cel?

In een anodevrije cel is er bij de assemblage geen voorgevormde actieve anodelaag (geen grafiet of silicium). Bij de eerste lading slaat lithium uit de kathode in-situ neer op de blote anodestroomcollector als metallisch lithium. Dit verwijdert het actieve anodemateriaal en het gewicht ervan, wat de bron is van het energiedichtheidsvoordeel van de anodevrije architectuur, ten koste van de noodzaak tot nauwkeurige controle van de neerslagomstandigheden.

V2: Is deze cel een "droge cel" in de conventionele zin?

Nee. De term "droge cel" verwijst conventioneel naar primaire batterijen van het type Leclanché (zink-koolstof). Dit product is een herlaadbare cel in pouch-formaat voor onderzoeksgebruik; de aanduiding "anodevrij" verwijst naar de celarchitectuur, niet naar enige classificatie voor droge batterijen. Gebruik "anode-free pouch cell" en niet "dry cell" wanneer u in het Engels naar dit product verwijst.

V3: Waarom is de levensduur gespecificeerd als ≥ 25 cycli, en waarom is een voorspanning van 0.2 MPa vereist?

De waarde van ≥ 25 cycli is gemeten onder een agressief protocol van 0,2C-laden / 8C-ontladen. Anodevrije cellen zijn afhankelijk van een gelijkmatige in-situ lithiumneerslag, wat wordt bevorderd door een gecontroleerde stapelvoorspanning van 0,2 MPa. Zowel de voorspanning als de lage laadstromen (0,1C standaard, 0,2C maximaal) maken integraal deel uit van de bedrijfsomstandigheden van de cel en beschermen de beperkte lithiumvoorraad en de gelijkmatigheid van de neerslag.

V4: Waarom zijn laadstromen beperkt tot 0,1C–0,2C terwijl de ontlading 8C–15C kan bereiken?

Hoge laadstromen veroorzaken ongelijkmatige, dendritische lithiumneerslag in anodevrije cellen, wat de eindige lithiumvoorraad verbruikt en het risico op interne kortsluitingen met zich meebrengt. Neerslag vindt daarom bewust langzaam plaats. Ontlading (strippen) is minder problematisch, wat de agressieve nominale waarden voor continue ontlading van 8C en puls-ontlading van 15C mogelijk maakt.

V5: Welke testopstelling wordt aanbevolen voor deze cel?

Een opstelling die een gelijkmatige stapelvoorspanning van 0,2 MPa uitoefent over het celoppervlak, met isolerende, stofvrije contactoppervlakken en speling voor de diktetolerantie van 8.0 ± 1.5 mm. Gezien het ontlaadvermogen van 8C–15C is een batterijtester met een toereikend stroombereik en veiligheidsbewaking vereist. Neem contact op met TOB voor advies over het afstemmen van een tester en opstelling op deze cel.

Productoverzicht

De 15Ah 3.85V Anode-Free Pouch Cell combineert een anodevrije celarchitectuur met een compact pouch-formaat van aluminium-kunststof folie. Met een nominale capaciteit van 15 Ah, een nominale spanning van 3,85 V, een continu ontlaadvermogen van 8C en een puls-ontlaadvermogen van 15C biedt het een praktisch celplatform voor geavanceerd batterijonderzoek en -ontwikkeling.

Neem voor gedetailleerde technische specificaties, maattekeningen, testomstandigheden of toepassingsvereisten contact op met ons technisch team.
