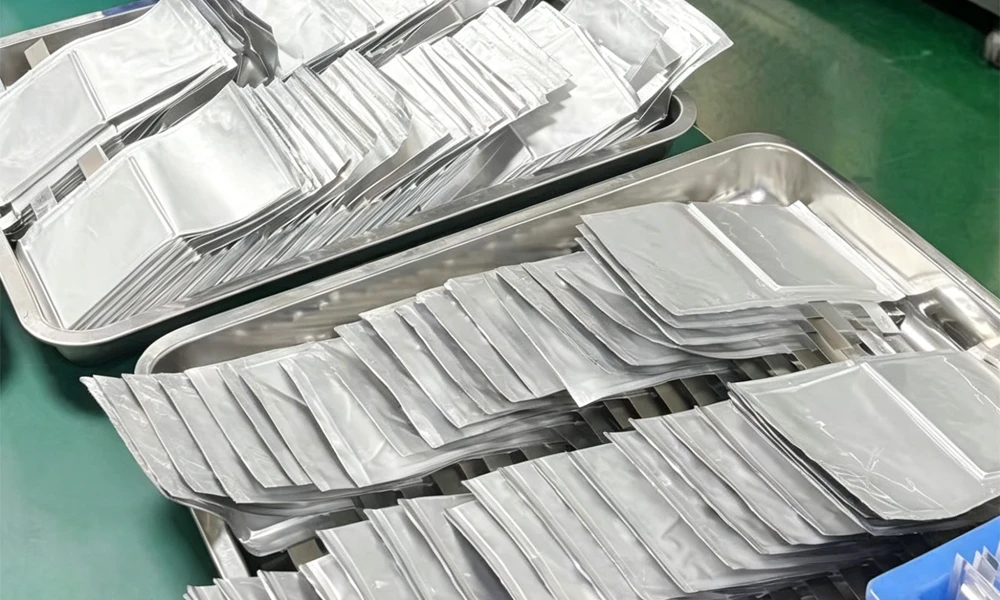

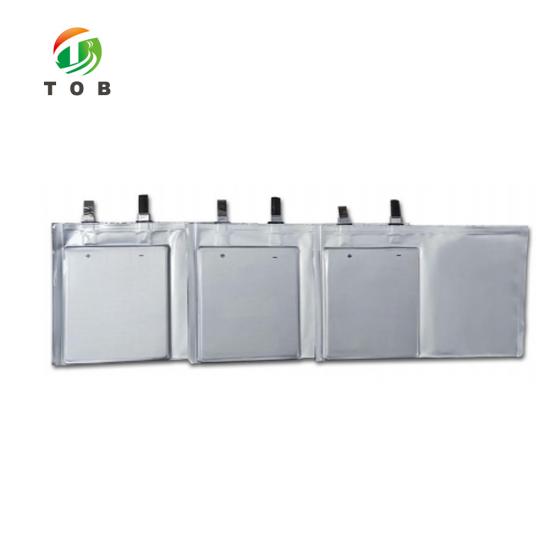

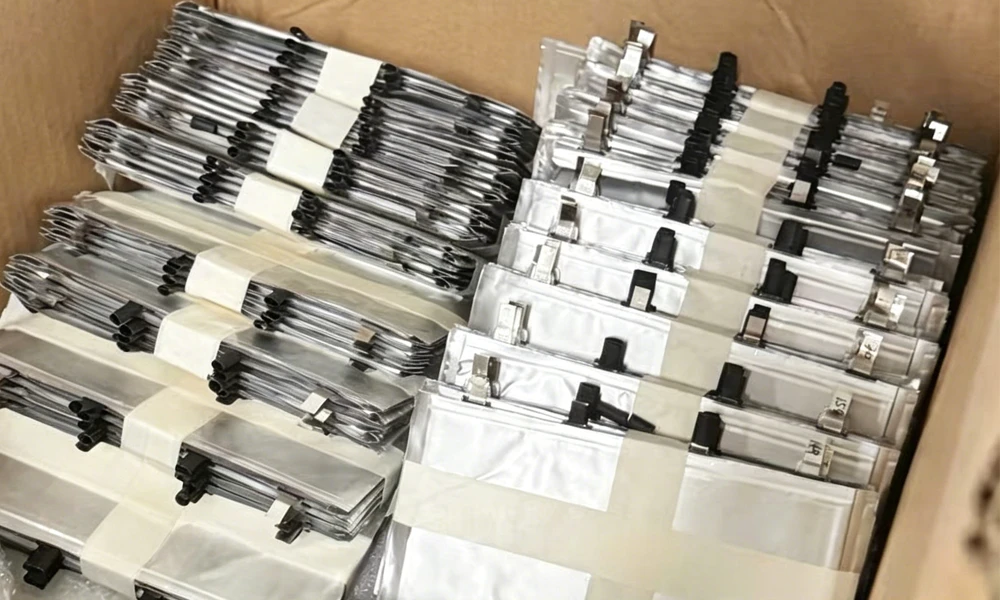

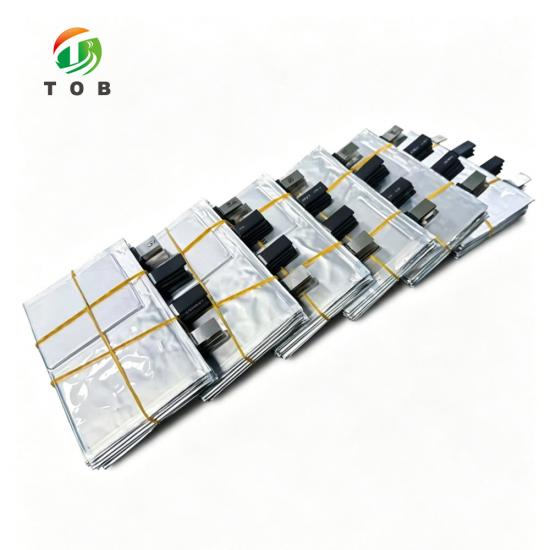

1Ah NFM Natrium-ion Pouch-cel voor onderzoek
Merk:
TOB NEW ENERGYItem nr.:
TOB-CU-PO-S1-10H101bestelling (MOQ):
1Betaling:
L/C, T/Tproduct oorsprong:
Chinaverzendhaven:
XIAMEN
1Ah NFM Natrium-ion Pouch-cel Ongevuld voor Onderzoek - TOB-CU-PO-S1-10H101
425868-formaat, NFM-kathode en harde-koolstofanode, stapelarchitectuur, droog en ongevuld geleverd zodat elektrolytformulering en formatie in uw eigen handen blijven
Productoverzicht en Ideale Toepassingen
De TOB-CU-PO-S1-10H101 is een vooraf ontworpen, ongevulde natrium-ion pouch-cel gebouwd op een stapelarchitectuur, met gebruik van een nikkel-ijzer-mangaancoxide (NFM) kathode en een geïmporteerde harde-koolstofanode. Deze wordt droog geleverd, zonder elektrolyt aan de binnenkant. Dat enkele besluit is de kern van het product: het elektrolyt en het formatieprotocol zijn de twee variabelen die de meeste natrium-ionprogramma's daadwerkelijk proberen te bestuderen, en een cel die beide al bevat, ontneemt de mogelijkheid om ze te bestuderen.
De cel heeft een nominale capaciteit van 1 Ah in een 425868-formaat, een behuizing van 68 bij 58 mm en niet dikker dan 4,2 mm. De elektrodenbelasting is gespecificeerd in plaats van als een zwarte doos te worden achtergelaten: de kathode is gecoat met een enkelzijdige oppervlaktedichtheid van 13,84 mg/cm2 en verdicht tot 2,70 g/cc, de anode op 6,42 mg/cm2 en 0,95 g/cc. Die cijfers zijn wat u in staat stelt om uw elektrochemische gegevens te normaliseren ten opzichte van het actieve materiaal in plaats van ten opzichte van een onbekende basislijn, en ze worden geverifieerd op productiemonsters via interne coin-cell- en pouch-cell-testlijnen.
De cel bevindt zich op een specifiek punt in een ontwikkelingsprogramma. Het is geen coin-cel, dus het elektrodengebied en de stapelgeometrie zijn representatief genoeg om te vertalen; het is geen A-monster, dus het is niet de cel die u in een accupakket plaatst. Het is de stap waarbij wordt bevestigd dat een veelbelovende coin-cell-chemie een echte pouch-vormfactor overleeft, en deze is bewust gebouwd op basis van hetzelfde stapelproces dat wordt gebruikt in de proefproductie in plaats van als een eenmalig laboratoriumartefact.
Wat deze niet zal doen, is u vertellen hoe uw formulering zich gedraagt in een grootformaat cel of gedurende duizend cycli. Dat zijn eigenschappen van uw systeem en uw protocol, en geen enkele leverancierscel kan deze voor u beantwoorden.
Ideaal voor:
- Screening van natrium-ion-elektrolyten, inclusief additiefpakketten, co-oplosmiddelen en alternatieve natriumzouten, zonder te hoeven vechten tegen een SEI die al is gevormd door het elektrolyt van iemand anders
- Ontwikkeling van formatieprotocollen, waarbij de huidige stappen, temperatuur en stapeldruk de variabelen zijn die worden getest
- Kwalificatie van kathodematerialen, met behulp van een vaste referentiecel in plaats van een zelfgebouwde elektrode
- Het overbruggen van coin-cell-screening naar A-monsterprototyping op een formaat dat de productiegeometrie al weerspiegelt
- Laboratoria die gedurende een project een herhaalbare referentiecel willen, zodat resultaten van verschillende maanden kunnen worden vergeleken
Twee naburige cellen worden meestal tegelijkertijd vergeleken, en het verschil is de vraag die wordt gesteld. De 15Ah 3,85V anodevrije pouch-cel behoudt lithium en verwijdert de anode, waardoor plating in plaats van natriumchemie wordt getest. De natrium-ion 73174207 prismatische cel is de vormfactor waarbij het stroomafwaartse accupakket al is vastgezet op een harde behuizing. Als het programma richting een productielijn gaat, is het assortiment pouch-cel-assemblageapparatuur waar hetzelfde stapelproces wordt geschaald.
Volledige Specificaties
Elektrodemetrieken worden vermeld omdat dit de cijfers zijn die u nodig hebt om uw eigen resultaten te normaliseren. Ze worden gemeten op productiemonsters, niet op een enkel ontwikkelingsmodel.
1. Celformaat en Elektrodemetrieken
| Item | Specificatie | Opmerking |
|---|---|---|
| Model | TOB-CU-PO-S1-10H101 | 425868-formaat |
| Nominale capaciteit | 1 Ah | Afhankelijk van het elektrolyt en de formatie die u toepast |
| Afmeting van de behuizing | 68 x 58 mm | Pouch-behuizing, exclusief tabs |
| Dikte | 4,2 mm of minder | Vóór het vullen met elektrolyt |
| Kathodechemie | NFM, nikkel-ijzer-mangaancxide | Gelaagd oxide |
| Anodechemie | Hard koolstof, geïmporteerd | Natrium-ion-anode |
| Celarchitectuur | Gestapeld | Niet gewikkeld |
| Oppervlaktedichtheid van de kathode | 13,84 mg/cm2 | Enkelzijdig |
| Kathodecompactie | 2,70 g/cm³ | Na het kalanderen |
| Oppervlaktedichtheid van de anode | 6,42 mg/cm2 | Enkelzijdig |
| Anodecompactie | 0,95 g/cm³ | Na het kalanderen |
| Specifieke capaciteit van de kathode | 127 mAh/g | Op basis van actief materiaal |
| Specifieke capaciteit van de anode | 300 mAh/g | Op basis van actief materiaal |
| Leveringstoestand | Droog, ongevuld, geen elektrolyt | Vullen en formatie worden door u uitgevoerd |
2. Aanbevolen elektrolyt en formatie-baseline
| Item | Waarde | Opmerking |
|---|---|---|
| Aanbevolen elektrolyt | TOB-NF96F | Gebruikt om de gepubliceerde baseline vast te stellen |
| Aanbevolen vulvolume | 6,0 g | Per cel |
| Formatie met hete pers | 45 graden C, 0,9 MPa | Profiel gebruikt voor de basislijn van de hete pers |
| Standaard formatie | 25 graden C, 0,2 MPa | Neware-compatibel protocol |
| Formatie-stroomstappen | 0,05C en 0,1C | Pas aan als uw elektrolyt verschilt in geleidbaarheid of SEI-kinetiek |
De twee protocollen worden geleverd als beginpunten en niet als het enige juiste antwoord. Als uw elektrolyt een aanzienlijk andere ionische geleidbaarheid of SEI-vormingskinetiek heeft, zijn de stappen van 0,05C en 0,1C de eerste die u moet wijzigen, en het ongewijzigd uitvoeren van ons protocol als vergelijkingsbenchmark voordat u het aanpast, is de snelste route naar een resultaat dat u kunt vertrouwen.
3. Vrijgavecriteria voor batches
| Criterium | Limiet |
|---|---|
| Capaciteitsvariantie tussen monsters | Binnen 2% |
| Diktetolerantie | Binnen 0,1 mm |
| Montageomgeving | Droogruimte bij een dauwpunt van -50 graden C |
| Referentiecyclus | Standaard elektrolyt- en formatieprotocol, elke batch |
Een batch wordt vrijgegeven op basis van deze criteria in plaats van op een visuele controle, wat de cel bruikbaar maakt als referentie over een project van meerdere maanden: de cel die u in maand zes koopt, wordt aan dezelfde limieten gehouden als degene die u in maand één hebt gekarakteriseerd.

Kiezen tussen deze cel en de andere onderzoeksencellen
Een koper die deze cellen vergelijkt, beslist welke variabele als eerste moet worden weggenomen, niet welke cel het beste presteert. Ze verschillen in chemie, in leveringstoestand en in de apparatuur die u moet bezitten voordat het eerste datapunt bestaat.
| Artikel |
TOB-CU-PO-S1-10H101 deze pagina |
15Ah anodeloze pouch-cel | Natrium-ion 73174207 prismatische cel |
|---|---|---|---|
| Chemie | NFM-kathode, harde-koolstofanode | Lithiummetaal, geen anode bij montage | Natrium-ion, hard-can-formaat |
| Lithium aanwezig | Nee | Ja | Nee |
| Staat bij levering | Droog, ongevuld, u voegt elektrolyt toe | Gevormd, gevuld, 10 +/- 5% SOC | Klaar product |
| Wat u moet bezitten | Handschoenenkast of droogruimte, vullen en sealen, formatiecycler | Een opspaninrichting met een geregelde voorspanning van 0,2 MPa | Een prismatisch-compatibele opspaninrichting |
| Formaat voor opschaling | Pouch, 425868, productieachtige stapeling | Pouch, 8,0 x 60 x 125 mm | Prismatische cel |
| Kies dit wanneer | Uw elektrolyt of formatieprotocol de te testen variabele is | Plating zonder anode is de variabele die wordt getest | Het pack-ontwerp is al vastgelegd in een harde behuizing |
De volgorde die meestal werkt: begin met de ongevulde cel terwijl de elektrolyt nog open is, omdat dit de enige van de drie is waarvan je de formulering zelf beheerst. Ga pas over naar de anodeloze cel zodra de elektrolyt is gestabiliseerd, aangezien de platingkwaliteit daarvan afhangt. Voeg de prismatische cel pas toe wanneer de formatbeslissing al is genomen, omdat deze qua geometrie niet kan worden vergeleken met de pouch-resultaten.
Eén praktische waarschuwing: een ongevulde cel levert geen prestaties totdat je deze goed vult. Als je droogruimte zich niet op een vergelijkbaar dauwpunt bevindt, meet de eerste cyclus je vochtigheidsbeheersing in plaats van je chemie, en is de vergelijking met onze baseline niet geldig.
Waarom een ongevulde cel het juiste uitgangspunt is
Het meeste natriumionenonderzoek slaagt er niet in om gepubliceerde resultaten te reproduceren om een reden die niets met de kathode te maken heeft: de cel werd geleverd met al een elektrolyt erin, de SEI was al gevormd en de onderzoeker meet een systeem dat deze niet zelf heeft gedefinieerd. Een ongevulde cel neemt die dubbelzinnigheid weg. Er is geen elektrolyt, geen SEI en geen formatiegeschiedenis, dus wat er ook gebeurt in de eerste cyclus, is toe te schrijven aan jouw formulering en jouw protocol.
Die controle heeft een prijs, en het is de moeite waard om dat helder te zeggen. Je hebt een droogruimte of handschoenenkastje nodig bij een dauwpunt dat een natriumsysteem niet verontreinigd, je hebt vul- en sealapparatuur nodig, en je hebt een formatiecycler nodig met een protocol waarover je hebt nagedacht. Als een van deze ontbreekt, is de ongevulde cel de verkeerde aankoop en is een kant-en-klare cel de snellere route naar een eerste datapunt.
De tweede reden is de transparantie van de elektrodelading. Gepubliceerde cijfers over de specifieke capaciteit zijn betekenisloos zonder de areale dichtheid en compactheid waarbij ze zijn gemeten, en cellen van derden laten beide routinematig weg. Hier is de kathode 13,84 mg/cm2 bij 2,70 g/cc en de anode 6,42 mg/cm2 bij 0,95 g/cc, waarbij 127 mAh/g en 300 mAh/g worden vermeld op basis van actief materiaal. Dat is voldoende om je gemeten capaciteit om te zetten in een getal op materiaalniveau en dit direct te vergelijken met de literatuur, in plaats van een cijfer op celniveau te rapporteren dat niemand kan reproduceren.
De derde reden is dat stapelen in plaats van wikkelen de geometrie dichter brengt bij wat een proeflijn zal bouwen. Een kleine laboratoriumcel met een enkel vel is handig en nagenoeg nutteloos voor opschaling, omdat de thermische en drukgelijkheid die deze ervaart niet bestaat in een gestapelde pouch. Bouwen op een gestapeld 425868-formaat betekent dat de drukverdeling onder hete-persformatie representatief is, en dat is precies de variabele die verandert wanneer een proces van lab naar productielijn verhuist.
Belangrijke technische kenmerken
- Droog en ongevuld geleverd, met een aanbevolen basiselektrolyt. TOB-NF96F met 6,0 g is de formulering die is gebruikt om de gepubliceerde prestaties vast te stellen, zodat u een referentiepunt hebt voordat u iets verandert.
- Elektrodemetrieken gepubliceerd, niet achtergehouden. 13,84 mg/cm2 kathode en 6,42 mg/cm2 anode oppervlaktedichtheid, met persing en specifieke capaciteit van het actieve materiaal, zodat resultaten kunnen worden genormaliseerd in plaats van op goed geluk aangenomen.
- Gestapelde 425868-geometrie. Een behuizing van 68 x 58 mm bij 4,2 mm of minder, passend bij een productie-relevante pouchcel in plaats van een laboratoriumcel met één vel.
- Twee in de praktijk geteste formatieprotocollen. Heet persen bij 45 graden C en 0,9 MPa, en een Neware-compatibele standaardroute bij 25 graden C en 0,2 MPa, beide geleverd als uitgangspunten.
- Lithiumvrije chemie. Geen lithium in de cel in elk stadium, wat de hanteringsvereisten, transportclassificatie en de grondstofkostenstructuur verandert in vergelijking met een lithium-ioncel.
- Batchvrijgave op basis van cijfers, niet op uiterlijk. Capaciteitsvariantie binnen 2%, dikte binnen 0,1 mm, geassembleerd bij een dauwpunt van -50 graden C, met referentiecycli bij elke batch.
- Gaszak en beschermende hoes meegeleverd. De hoes is transportbescherming en gaat eraf voor het klemmen; de gaszak is een formatiereservoir dat u na de formatie afsnijdt en opnieuw aanzegelt.
Bedieningsvolgorde, veiligheid en onderhoud
1. Van uitpakken tot eerste formatie
- Breng de cel naar de droge ruimte of handschoenenkast voordat u de vacuümverpakking opent. Een ongevulde cel is gevoeliger voor vocht dan een afgewerkte cel omdat er geen elektrolyt is om de binnenkant te vullen.
- Verwijder de rubberen beschermhoes volledig. Dit is uitsluitend transportbescherming en mag zich niet in de opstelling bevinden.
- Controleer de pouch op mechanische schade en bevestig het elektrodestapelgebied voor het vullen. Een ingedeukte of gekreukte pouch mag niet worden gevuld.
- Vul met uw elektrolyt, 6,0 g als u de TOB-NF96F-basislijn reproduceert, en verzegel onder vacuüm. Noteer de werkelijke vulmassa; dit wordt een variabele zodra deze afwijkt.
- Klem de cel zo vast dat de druk uitsluitend op het gebied van de elektrodestapel werkt. Klem nooit over de zone van de lipafdichting, wat de meest voorkomende manier is om een goede cel veranderd te zien in een lekkende cel.
- Voer de formatie uit bij 45 graden C en 0,9 MPa met een hete pers, of 25 graden C en 0,2 MPa voor de standaardroute, beginnend bij 0,05C en oplopend naar 0,1C. Registreer de temperatuur, de druk en beide stroomstappen.
- Snijd en seal na de formatie de gaszak opnieuw onder vacuum of een iner اینکه atmosfeer, afhankelijk van wat uw analyse na de formatie vereist. Laat een open gaszak niet 's nachts achter in een droge ruimte.
2. Veiligheid en praktijk in de droge ruimte
Natriummetaal en natrium-ion-elektrolyten reageren met vocht, dus het gehele werkproces hoort binnen de droge omgeving plaats te vinden in plaats van deels erbuiten. Draag geschikte handschoenen en oogbescherming, houd elektrolyt uit de buurt van water en van open verpakkingen met oplosmiddel, en werk met de cel op een oppervlak dat de pouch niet doorprikt. Een ongevulde cel heeft geen elektrische energie om te ontladen, maar heeft ook geen elektrolyt om een thermische gebeurtenis te onderdrukken als de stapel mechanisch beschadigd raakt, dus behandel een beschadigde pouch als afval in plaats van als testmonster.
3. Opslag en behandeling van ongevulde cellen
Bewaar ongevulde cellen in hun vacuümverpakking, in de droge omgeving, en gebruik ze in de volgorde van ontvangst. Er is geen zelfontlading om te beheren en geen laadtoestand te handhaven, wat een voordeel is van een ongevulde cel, maar het binnendringen van vocht via de rand van de pouch is cumulatief en onomkeerbaar. De onderdelen die in de praktijk als eerste falen zijn het sealgebied en de buisaansluiting, niet de elektrodestapel: inspecteer de seallijn voor het vullen en gooi elke cel weg waarvan de verpakking zijn vacuüm heeft verloren.
Technische FAQ
V: Wat betekent ongevulde cel, en wat moet ik zelf aanleveren?
De cel arriveert droog, zonder elektrolyt aan de binnenkant en zonder formatiegeschiedenis. U levert de elektrolyt, het vullen en de vacuümsealing en het formatieprotocol. Als u onze basislijn wilt reproduceren, gebruik dan TOB-NF96F op 6,0 g en de formatieroute in de specificatietabel; als u uw eigen formulering test, is alles na de vulling aan u om te definiëren.
V: De cel wordt geleverd met een rubberen beschermhoes en een gaszak. Hoe ga ik hiermee om voor het testen?
De rubberen hoes is uitsluitend bedoeld voor mechanische bescherming tijdens transport; verwijder deze volledig voordat u de cel in uw opstelling klemt. De gaszak is een reservoir tijdens de formatie. Snijd en seal de pouch na de formatie opnieuw onder vacuüm of inerte atmosfeer, afhankelijk van uw analyseplan na de formatie. Zorg er bij het klemmen voor dat de opstelling uitsluitend druk uitoefent op het gebied van de elektrodestapel en klem nooit de lipafdichtingszone vast.
V: Hoe behoudt u consistentie tussen batches als deze cel bedoeld is als onderzoekstandaard?
Elke batch wordt statistisch gesampleerd op dikte, elektrodelading en referentiecyclus met de standaard elektrolyt en het formatieprotocol, onder droge-ruimteomstandigheden bij een dauwpunt van -50 graden C. Een batch wordt pas vrijgegeven wanneer de capaciteitsvariantie tussen monsters binnen 2% ligt en de dikte binnen 0,1 mm. Die metingen zijn afkomstig van onze eigen testlijnen voor knoopcellen en pouchcellen, dezelfde proefinfrastructuur die wordt gebruikt voor procesontwikkelingswerk.
V: Kan ik mijn eigen elektrolyt gebruiken in plaats van TOB-NF96F?
Ja, en dat is het normale gebruik van deze cel. Voer eerst onze basislijn uit met TOB-NF96F, voer daarna die van u uit onder hetzelfde protocol, zodat de vergelijking de elektrolyt isoleert in plaats van een chemiewijziging te mengen met een protocolwijziging. Als uw elektrolyt verschilt in ionische geleidbaarheid of SEI-formatiekinetiek, zijn de formatiestappen van 0,05C en 0,1C de eerste parameters om aan te passen.
V: Met welk formatieprotocol moet ik beginnen, hete pers of standaard?
Begin met de standaardroute bij 25 graden C en 0,2 MPa als u een Neware-compatibel protocol nodig hebt met de minste apparatuur, en met de hete-persroute bij 45 graden C en 0,9 MPa als uw interesse uitgaat naar interfaciaal contact en u over een pers beschikt die die druk gelijkmatig kan vasthouden. De hete-persroute geeft een meer gelijkmatig contact en ligt dichter bij de productie; de standaardroute is sneller op te zetten en gemakkelijker te herhalen over laboratoria heen.
V: Is deze cel geschikt als A-monster?
Nee. Het is een onderzoeks- en ontwikkelingsplatform, gebouwd om herhaalbaar te zijn in plaats van gekwalificeerd te worden. Het is de stap tussen knoopcel-screening en A-monsterprototyping, en het 425868-formaat is zo gekozen dat wat u hier leert zich vertaalt naar een gestapeld pouch-A-monster in plaats van naar een opgeschaalde knoopcel. Als u een A-monster nodig heeft, vertel ons dan het doelformaat en we offreren de ontwikkelingsroute in plaats van u een onderzoekscel te verkopen alsof het dat wel is.
Casestudies en projectoverzicht
De onderstaande projecten zijn lijn-bouw- en procesontwikkelingsprojecten die TOB heeft geleverd aan celfabrikanten. Het zijn geen leveringscontracten voor cellen en ze worden niet gepresenteerd als klantreferenties voor dit product. Ze worden vermeld omdat stapelen, elektrolythantering en formatiebesturing dezelfde technische problemen zijn op lijnschaal als in een enkele pouchcel, en dit is waar die ervaring is opgebouwd.
| Project | Regio | Jaar | Relevantie voor deze cel |
|---|---|---|---|
| 20 MWh geautomatiseerde productiebasis voor Li-ion- en Na-ion-pouchcellen | Europa | 2024 - 2025 | Formatie, sortering en behandeling van natrium-ion-pouchcellen op schaal, instelbaar bereik van 5 - 100 Ah |
| Project voor een laboratoriumlijn voor natrium-ion-batterijen | China | 2023 | Behandeling van lithiumvrije chemie, praktijk in de droge ruimte en ontwikkeling van formatieprotocollen op een laboratoriumlijn |
Het volledige portfolio, inclusief supercondensator- en solid-state-lijnen, staat op de projectenpagina. Waar een klant akkoord gaat, regelen wij een technisch gesprek met de projectingenieur in plaats van een logomuur aan te bieden.
Bedrijfscertificeringen (organisatieniveau)
De drie onderstaande registraties staan op naam van XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. en hebben betrekking op het managementsysteem. Het zijn certificaten op bedrijfsniveau, geen typegoedkeuring van deze individuele cel. Ze worden hier vermeld omdat de productie-, kwaliteits- en veiligheidsprocessen achter dit product deel uitmaken van dat gecertificeerde systeem.
| Standaard | Verlenende instantie | Certificaatnummer | Geldig tot |
|---|---|---|---|
| ISO 9001:2015 Kwaliteitsmanagementsysteem | QRO Certification LLP | 3050260408100Q | 7 april 2029 |
| ISO 14001:2015 Milieumanagementsysteem | QRO Certification LLP | 305026082585E | 24 augustus 2029 |
| ISO 45001:2018 Managementsysteem voor gezondheid en veiligheid op het werk | QRO Certification LLP | 305026082584HS | 24 augustus 2029 |
Reikwijdte van de registratie (alle drie de certificaten): onderzoek, ontwerp, fabricage, verkoop, import en export van laboratoriummachines, proeflijnmachines en productielijnmachines; batterijmaterialen en batterijtechnologieën, waaronder droogelektrodetechnologie voor lithium-ionbatterijen, natrium-ionbatterijen, vaste-stofbatterijen, lithium-zwavelbatterijen en supercapacitors; uitvoering van productie-ijprojecten voor batterijen en supercapacitors; onderzoek, ontwerp, fabricage en verkoop van batterijen, supercapacitors and geprinte bedrukte schakelingen (PCB's).
De reikwijdte omvat uitdrukkelijk het onderzoek, het ontwerp, de fabricage en de verkoop van batterijen, wat de activiteit is waar deze cel onder valt. Certificaten worden afgegeven door QRO Certification LLP, zijn geldig onder voorbehoud van een jaarlijkse surveillance-audit en kunnen worden geverifieerd op qro-cert.org. Kopieën zijn op verzoek beschikbaar.
Vertel ons uw elektrolytsysteem en formatieplan, en wij sturen het specificatieblad en de baseline-cyclusgegevens zodat u het uitgangspunt kunt beoordelen voordat u bestelt.
