Dummy model van prismatische cel

Prismatisch Celdummy-model - TOB-DCMX

Aluminium of bakeliet, gemaakt volgens de celbehuizing waarvoor uw machine is gebouwd, met of zonder vulopening

Productoverzicht en ideale toepassingen

Een nieuwe assemblagelijn moet worden gedraaid voordat deze wordt vertrouwd, en de eerste draaiuren zijn precies het moment waarop grijpers een hoek raken, een magazijn vastloopt of een klem een millimeter verkeerd sluit. Dat doen met echte cellen in de machine betekent dat elke botsing overkomt op een echte cel, met elektrolyt erin en een formatiehistorie eraan gekoppeld. Een dummymodel haalt dat risico weg uit de inbedrijfstellingsfase: het heeft de buitenafmetingen van de cel, de polen en, waar nodig, de vulopening, maar er zit geen chemie in.

De TOB-DCMX is die dummy. De behuizing is van aluminium of bakeliet, afhankelijk van het station waarin deze moet overleven, de maat is gemaakt volgens uw tekening in plaats van gekozen uit een lijst, en deze kan worden geleverd met of zonder vulopening. Poolpositie, openingpositie en elkkenmerk dat door een grijper, klem of mondstuk wordt aangeraakt, worden overgenomen van dezelfde tekening, en daarom vermeldt deze pagina geen vaste afmetingen: het model is alleen nuttig als het overeenkomt met het formaat waarvoor uw machine is gebouwd.

Ideaal voor:

• Inbedrijfstelling en acceptatie van celassemblageapparatuur, voordat er een echte cel in de buurt komt
• Wikkel-, omhulselsinbreng- en stapelstations, waar het model achtereenvolgens langs een magazijn, een grijper en een klem moet passeren
• Elektrolytvulstations, in de versie met opening, waar het mondstuk iets nodig heeft om tegen te positioneren en af te dichten tijdens een proefdraai
• Las- en tabbehandelingsarmaturen, waarbij de bovenplaat en poolgeometrie bepalen of de armatuur überhaupt past
• Transportband-, sorteer- en hanteringslijnen, om de steek, poorttiming en sensorposities in te stellen zonder cellen te verbruiken
• Training en operator-kwalificatie, waarbij een laten vallen van het model een telefoontje kost in plaats van een batch

Wat een dummy niet kan, is spanning dragen. Er zit geen actieve chemie in, dus een station dat vergrendelt op celspanning, nullastspanning meet of indeelt op interne weerstand zal hem niet accepteren - die stations hebben een echte cel of een elektrische simulator nodig. De dummy bewijst de mechanica, de pasvorm en de volgorde; het bewijst niet de elektrochemie. Als u het zo bekijkt, bespaart het u de ongelukken die in de eerste week gebeuren; als u het leest als vervanging voor een cel, zal het teleurstellen bij het OCV-station. Als u de machines zelf in bedrijf stelt, is de automatische wikkelmachine voor prismatische cellen het type apparatuur waar dit model normaal gesproken als eerste doorheen wordt gehaald.

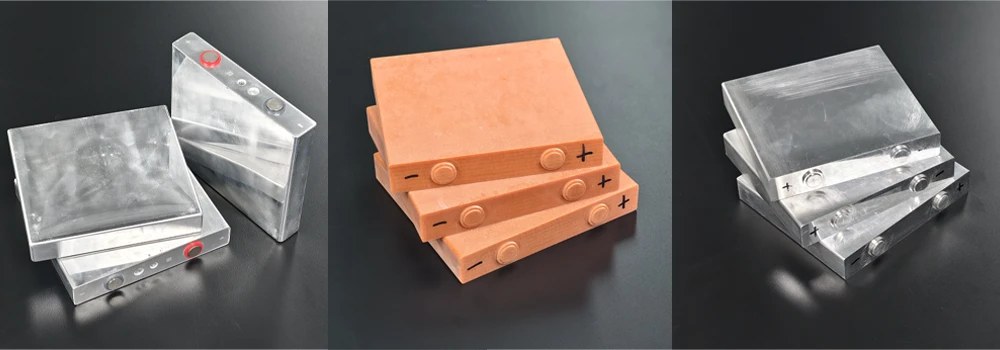

Drie varianten in één frame, van links naar rechts: aluminium met een vulopening, bakeliet met gegoten polen, en aluminium met alleen poolpads.

Stuur ons de celtekening of de lengte, breedte en dikte van het formaat waarvoor uw machine is gebouwd, vertel ons welke stations het model moet passeren, en wij komen terug met het materiaal, de optie voor de opening en de poolopstelling voor uw proefdraai.

Volledige specificaties

Er staat geen maattabel op deze pagina, en dat is bewust. Een dummymodel is alleen de moeite waard als het overeenkomt met het celformaat waarvoor de machine is gebouwd, dus de cijfers moeten van uw tekening komen in plaats van de onze. Wat wel vaststaat is de set keuzes: het materiaal, de opening, en de indeling van de polen en kenmerken overgenomen van die tekening.

1. Materiaalopties

2. Maat en wat we van u nodig hebben

3. Geleverde varianten

De versie met opening bestaat om één reden: een vul- of mondstukuitlijnstation heeft een echt oppervlak nodig om op te landen en af te dichten voordat er elektrolyt in de buurt van de lijn is. De opening is in dezelfde bovenplaat gefreesd als de polen, zodat het mondstuk zich positioneert tegen de geometrie die de machine in productie zal zien.

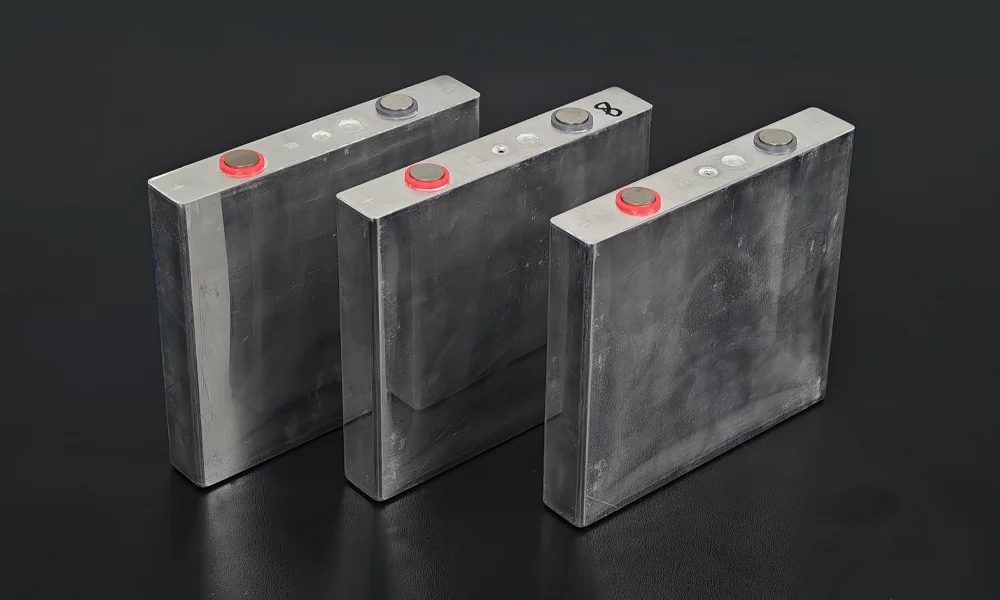

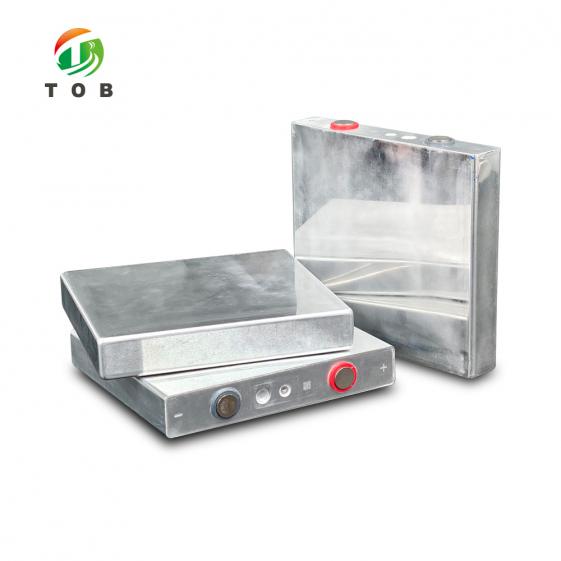

De versie met opening: vulopening en poolbouten gefreesd in één bovenplaat, met + en - gemarkeerd op het plaatoppervlak.

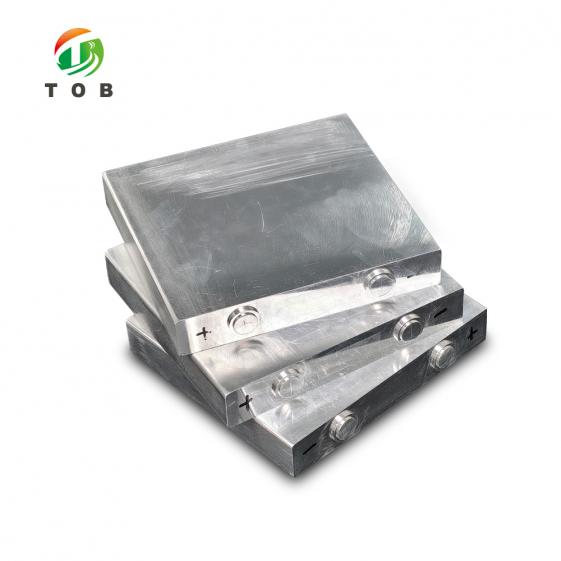

De eenvoudige versie laat de opening weg en behoudt alleen de twee poolpads. Dit is de juiste keuze voor stations die vastgrijpen, klemmen of lassen maar nooit vullen, en het verwijdert een opening waar een grijper of een wasstap aan kan blijven haken.

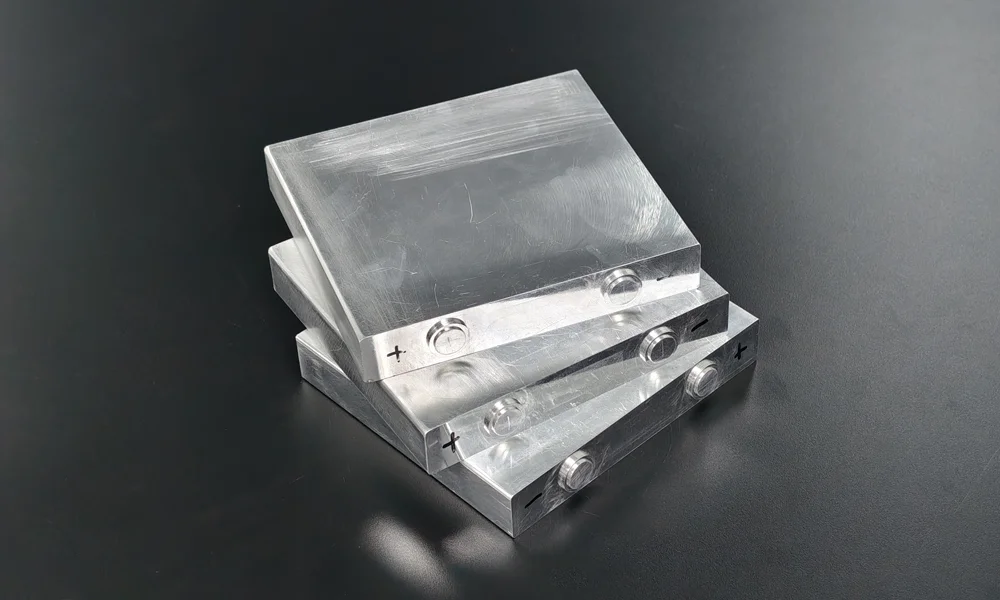

De eenvoudige versie: alleen twee poolpads, voor stations die vastgrijpen, klemmen of lassen maar nooit vullen.

Elk model wordt kaal geleverd: aluminium zoals gefreesd, Bakeliet zoals gevormd, met + en - gemarkeerd op de plaat. Er is geen folie en geen omhulling op de behuizing, dus het oppervlak dat een grijper of sensor ziet is het materiaal zelf. Stuur een tekening en we bevestigen het materiaal, de opening en de poolopstelling op basis daarvan voordat de bestelling wordt geplaatst.

Kiezen tussen aluminium en Bakeliet

De keuze wordt meestal gemaakt door het station, niet door voorkeur. Loop de lijn door en vraag wat het model bij elke stop aanraakt: een grijper die knijpt, een klem die op de bovenplaat drukt, een lasmal die op de polen duwt, een mondstuk dat op de opening landt. Elk station dat kracht uitoefent via metalen hardware is blijer met een aluminium behuizing, omdat het model dan de massa en stijfheid heeft waar de mal voor is ontworpen.

Waar het station onder elektrische spanning staat - een hipottest, een isolatiecontrole, een lascircuit dat geen kortsluiting mag zien via het werkstuk - is Bakeliet de veiligste keuze. Fenolhars geleidt niet, dus een model dat in de mal rust kan geen twee contacten overbruggen die nooit bedoeld waren om overbrugd te worden. Het is ook lichter, wat belangrijk is als de grijper is gedimensioneerd voor een echte cel en u liever geen massa toevoegt aan elke cyclus van een inbedrijfstellingsrun.

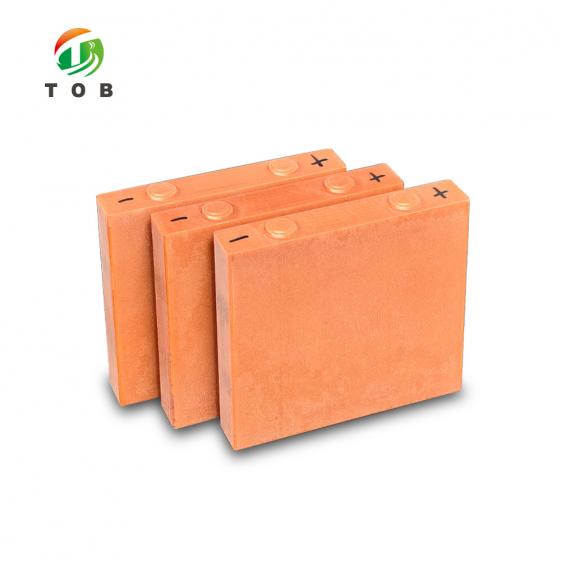

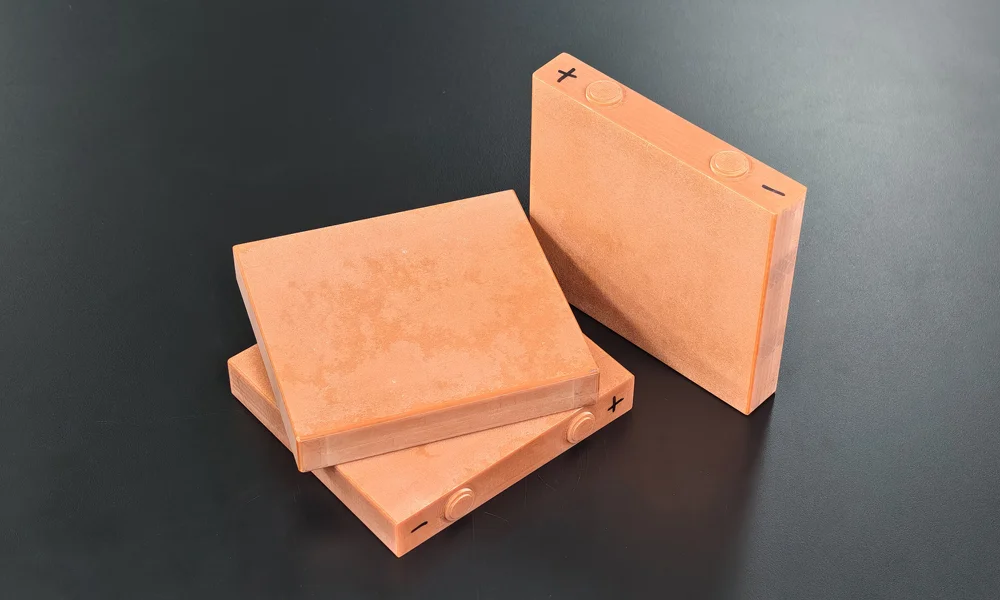

De Bakeliet-optie: gevormde fenolen bovenplaat en gevormde ronde polen, met + en - gemarkeerd op de plaat en de behuizing kaal gelaten.

Een lijn die beide soorten stations heeft, hoeft niet één keer te kiezen. De meeste inbedrijfstellingssets die we versturen zijn gemengd: aluminium modellen voor de klem- en lasstations, Bakeliet voor de elektrische en inspectiestops. Ze zijn gemaakt volgens dezelfde tekening, zodat de machine bij elke stop dezelfde omhullende ruimte ziet en alleen het materiaal verandert.

Waarom inbedrijfstellen op een dummy in plaats van op een echte cel

Inbedrijfstelling is de fase waarin een machine het meest waarschijnlijk beschadigt wat deze hanteert. Snelheden worden afgesteld, sensoren worden gepositioneerd, en de eerste dozijn cycli worden uitgevoerd door een ingenieur die let op het exacte moment dat iets blijft haken. Het gebruik van live cellen voor die fase betekent dat elk van die haken plaatsvindt bij een cel die u al elektrolyt, een formatiecyclus en een afvalverwerkingsroute heeft gekost.

Een dummy verplaatst het risico naar iets vervangbaars. De grijper opent breed genoeg of niet; het magazijn accepteert de dikte of loopt vast; het behuizingsinbrengstation bereikt de diepte of stopt te vroeg. Dat is allemaal geometrie, en geometrie is precies wat een dummy reproduceert. Een model dat is laten vallen, bekrast of verpletterd tijdens een droogloop kost een vervanging; dezelfde gebeurtenis op een live cel kost een batch, een opruimbeurt en een incidentrapport.

De tweede reden is herhaalbaarheid. Een dummy heeft geen toestand: hij arriveert niet bij het station op een andere temperatuur, met een andere laadstatus, of met een iets andere dikte omdat het vorige proces is verlopen. Wanneer u een speling instelt of een sensor afstelt, zorgt die constantheid ervoor dat u een verandering kunt toeschrijven aan de machine in plaats van aan het werkstuk.

De derde is documentatie. Een acceptatieronun moet volgend jaar herhaalbaar zijn, op een tweede lijn, door een andere ingenieur. Een dummy met een tekening erachter is een vaste referentie; "we hebben er wat cellen doorheen gehaald" is dat niet. Wanneer de machine wordt geaccepteerd op basis van een model waarvan de afmetingen op papier staan, kan de acceptatietest worden herhaald zonder te twisten over welke cellen zijn gebruikt.

Wat de dummy niet zal doen, is het proces vervangen. Hij kan u niet laten zien dat het elektrolyt de separator bevochtigt, dat de formatiecurve er goed uitziet, of dat de cel indeelt waar dat hoort. Dat is chemie, and geen enkel model heeft chemie. Behandel de dummy als het instrument dat bewijst dat de machine mechanisch klaar is om een echte cel te ontvangen, en bewaar de echte cel voor de stadia waarin de elektrochemie het onderwerp van test is.

Belangrijke technische kenmerken

• Twee materialen, één tekening. Aluminium en Bakeliet modellen zijn gemaakt volgens dezelfde afmetingen, zodat een lijn die beide nodig heeft zijn grijpers er niet tussen hoeft te herprogrammeren.
• Gemaakt op uw celformaat, niet op een standaardmaat. Lengte, breedte, dikte en kenmerkposities komen van uw tekening of van het formaat waarvoor de machine is gebouwd.
• Vulopening optioneel. De opening is alleen gefreesd waar een vul- of mondstukuitlijnstation een oppervlak nodig heeft om op te positioneren en af te dichten; de eenvoudige versie houdt de bovenplaat simpel.
• Polen gemarkeerd en gepositioneerd volgens de tekening. Stiftbouten op de aluminium versie, gevormde ronde polen op de Bakeliet versie, met + en - gemarkeerd op de plaat zodat een operator in één oogopslag de polariteit kan zien tijdens een run.
• Kale oppervlakken, niets om te pellen. Aluminium modellen laten de gefreesde bovenplaat en poolvlakken onbedekt, Bakeliet modellen laten de gevormde plaat onbedekt; er is geen folie om te kreuken onder een grijper of om drab vast te houden aan de rand.
• Vervangbaar door ontwerpt. Een model dat beschadigd is tijdens de inbedrijfstelling is een verbruiksartikel, geen reparatieklus - wat precies het hele punt is van het uitvoeren van de droogloop daarop in plaats van op een cel.

Behandeling en opslag

1. Voor een droogloop

1. Tel de modellen tegen de stations. Eén per station dat tegelijkertijd een cel vasthoudt, en één reserve op de werkbank zodat een beschadigd model de run niet stopt.
2. Controleer het oppervlak waarvan je vraagt dat de machine het aanraakt. Controleer bij de poortversie of de poort vrij is; zoek bij de aluminium versie naar bramen op de aansluitvlakken waar een opspanning rust.
3. Sorteer op station als de set gemengd is. Een aluminium model in een isolerend station, of omgekeerd, is de enige fout waardoor een inbedrijfstellingsresultaat op een machinestoring lijkt.
4. Laat de eerste cyclus op verlaagde snelheid draaien. De eerste doorgang is bedoeld om interferentie te vinden, niet om doorvoer te bewijzen.

2. Opslag en buitengebruikstelling

• Bewaar plat, in de doos waarin ze zijn aangekomen, uit de buurt van de lijn. Een model dat is gebruikt als deurstopper of papiergewicht vertegenwoordigt niet langer de tekening waarvoor het is gemaakt.
• Veeg de bovenste plaat en de klemmen af na een run. Resten op een aansluitvlak veranderen hoe een opspanning rust bij de volgende inbedrijfstelling, wat het tegenovergestelde is van waar een referentiemodel voor dient.
• Stel een model buiten gebruik wanneer het een klap heeft gekregen. Een gedeukte hoek of een verbogen tapeind maakt het een slechtere referentie danbauw model, omdat de machine wordt afgesteld op de schade.

Een proefdraai is meestal de eerste helft van een langere sequentie. Zodra het model de machine door zijn bewegingen heeft geleid, zijn de handmatige machine voor het inbrengen van prismatische celbehuizingen en de vulmachine met gelijke druk voor elektrolyt in prismatische cellen de twee stations waar een model met een vulopening zijn waarde verdient voordat er elektrolyt wordt geïntroduceerd.

Technische FAQ

V1: Kan er een dummymodel door een vulmachine worden gehaald?

Erdoorheen, ja - de poortversie biedt het mondstuk een oppervlak om op te positioneren en tegen af te dichten, wat een proefdraai moet bewijzen. Wat het niet kan bewijzen is de dosering. Het model neemt geen elektrolyt op, dus wegen, stroomkalibratie en bevochtiging moeten worden geverifieerd met echte slurry of via een kalibratieroutine op de pomp zelf.

V2: Aluminium of bakeliet voor mijn lijn?

Volg de kracht. Stations die klemmen, persen of lassen via hardware krijgen aluminium, omdat de opspanning is ontworpen rond een stijf metalen lichaam. Stations die elektrisch onder spanning staan, of die geen geleidend lichaam mogen zien, krijgen bakeliet. Een gemengde set gemaakt volgens één tekening is het normale antwoord voor een volledige lijn.

V3: Wat heb je van mij nodig om een maat te offreren?

Een tekening heeft de voorkeur. Als dat niet lukt, de lengte, breedte en dikte van het formaat, plus waar de klemmen en de poort zich bevinden en de posities van al het andere dat een grijper of klem aanraakt. Als de machine al bestaat, staat het formaat waarvoor deze is gebouwd meestal in de acceptatiedocumentatie.

V4: Zullen de sensoren van de machine de dummy als cel lezen?

Alleen de mechanische. Aanwezigheids-, positie-, dikte- en grijpersensoren zien het meestal; alles wat vergrendelt op celspanning, nullastspanning of interne weerstand zal dat niet doen, omdat het model geen chemie en geen spanning heeft. Als je lijn geen cyclus vrijgeeft zonder een spanningssignaal, heeft dat station een echte cel of een simulator naast de dummy nodig.

V5: Zijn de modellen kaal of gecoat?

Kaal. Aluminium modellen worden machinaal bewerkt en zo gelaten; bakelieten modellen worden gegoten en zo gelaten. Er wordt niets gewikkeld, dus het oppervlak dat een grijper, vacuümbeker of sensor ziet, is het materiaal waarvan het model is gemaakt. Als een station een wikkeling nodig heeft om zich als een afgewerkte cel te gedragen, geef dat dan aan en we offreren het apart.

V6: Hoeveel moet ik er bestellen voor een inbedrijfstellingsrun?

Net zoveel als het aantal stations dat tegelijkertijd een cel vasthoudt, plus een reserve of twee. Een lijn die bij station vier vastloopt met één enkel model bij de hand, stopt totdat het model is bevrijd; een reserve houdt de run draaiende en de vergelijking eerlijk.

Stuur de tekening of het formaat, vertel ons de stations, en wij offreren het materiaal en de poortoptie die bij je proefdraai past.
