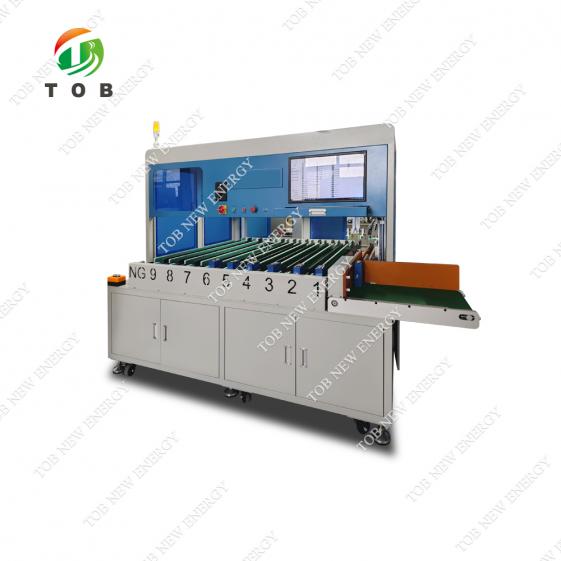

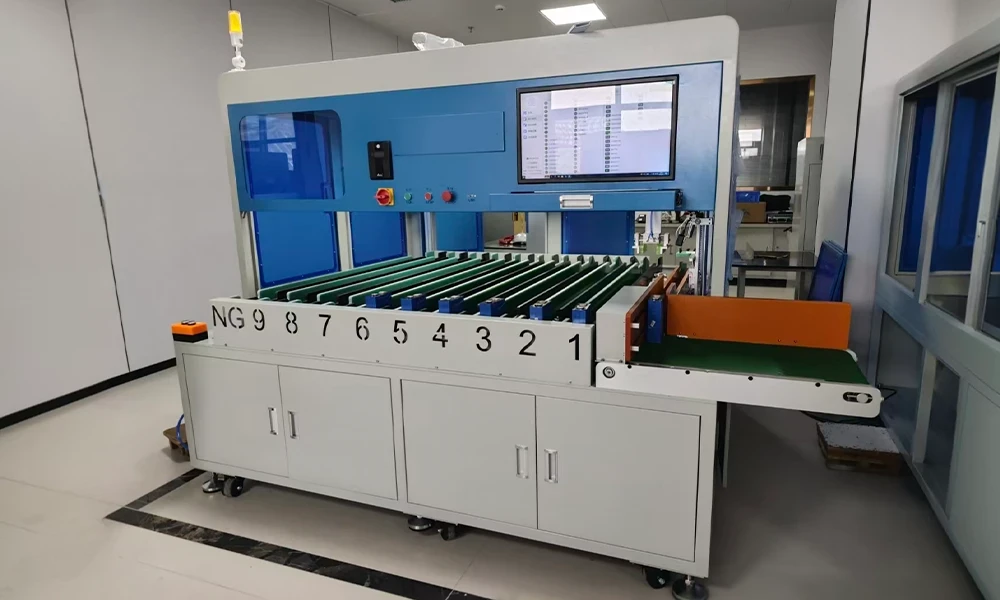

Automatische sorteermachine met prismatische cellen, zeer nauwkeurige IR- en spanningsmeting (10-traps classificatie)

Productoverzicht

De TOB-FX11 automatische sorteermachine voor prismatische cellen is een volledig geautomatiseerd systeem dat is ontworpen voor het scannen van barcodes, het testen van de interne weerstand (IR) en spanning, en het sorteren van lithium-ioncellen met een aluminium behuizing in verschillende kwaliteitsklassen. Het integreert testen en classificeren in één workflow, waardoor een consistente groepering van cellen mogelijk is op basis van gedefinieerde elektrische parameters.

Deze automatische sorteermachine wordt veel gebruikt bij de productie van lithium-ionbatterijen, waar inconsistente celmatching leidt tot onevenwicht in het batterijpakket, een kortere levensduur en veiligheidsrisico's. Door middel van zeer nauwkeurige IR- en spanningsmetingen in combinatie met geautomatiseerde sortering, zorgt de machine voor een stabiele groepering vóór de moduleassemblage.

Het systeem is ontwikkeld op basis van de 24 jaar batterij-engineeringervaring van TOB NEW ENERGY en is gevalideerd in interne pilotlijnen en reële productieomgevingen. Het ondersteunt efficiënte celscreening met traceerbare gegevens en een stabiele doorvoer, waardoor handmatige fouten worden verminderd en de consistentie van de accupakketten wordt verbeterd.

Belangrijkste voordelen

Deze automatische sorteermachine is ontworpen voor het sorteren van cellen met een hoge doorvoer en hoge consistentie in de productie van prismatische cellen.

• Zeer nauwkeurige IR- en spanningsmetingen – garanderen een accurate celclassificatie, verbeteren de consistentie van het accupakket en zijn gevalideerd met behulp van de HK3560 en optionele HIOKI-testers in realistische testomgevingen voor accu's.

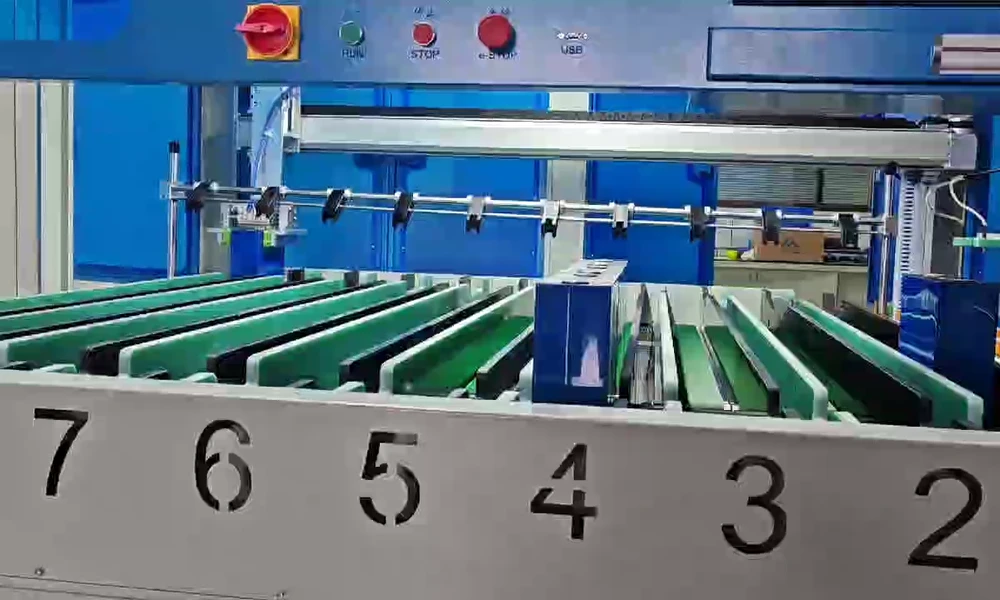

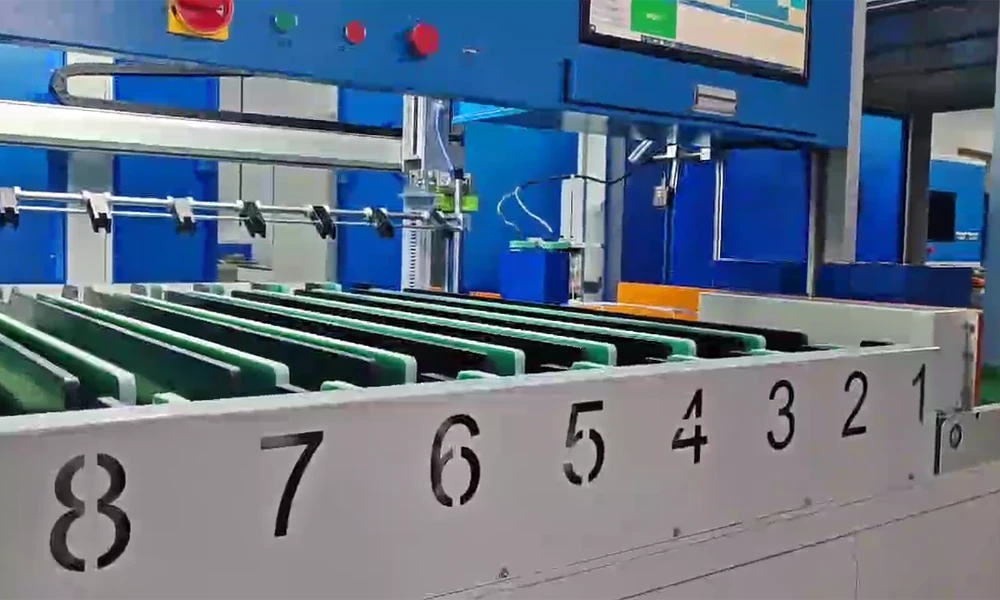

• Automatisch sorteersysteem met 10 niveaus – maakt flexibele classificatiestrategieën mogelijk voor verschillende batterijsamenstellingen en kwaliteitsnormen.
• Doorvoer van ≥550 cellen/uur – ondersteunt productie op pilotschaal en in kleine series met stabiele efficiëntie en verminderde afhankelijkheid van arbeidskrachten.
• Geïntegreerde barcode-traceerbaarheid – maakt volledige gegevensregistratie mogelijk (barcode, IR, spanning, tijd), ter ondersteuning van MES-integratie en kwaliteitscontrolesystemen.
• PLC + IPC-besturingsarchitectuur – scheidt bewegingsbesturing en gegevensverwerking, wat zorgt voor een stabiele werking en betrouwbare gegevensverzameling.

Dien uw celspecificaties en sorteercriteria in — ontvang een Overeenkomstige sorteerconfiguratie

Technische specificaties

Specificatie-interpretatie en -toepassing

De spanningsnauwkeurigheid van ±0,00001 V en de interne weerstandsresolutie van ±0,01 mΩ zijn cruciaal voor een precieze celgroepering, met name in lithium-ion-systemen met een hoge energiedichtheid, waar kleine afwijkingen de packbalans en het thermische gedrag aanzienlijk kunnen beïnvloeden. De sorteerstructuur met 10 kanalen maakt flexibele sorteerstrategieën mogelijk voor verschillende eisen aan de celafstemming bij de assemblage van modules en packs.

Met een doorvoer van ≥550 cellen/uur ondersteunt dit systeem productie op pilotschaal en kwaliteitscontrole van inkomende goederen. De integratie van barcodescanning en datalogging maakt traceerbaarheid mogelijk, wat essentieel is voor procesvalidatie en kwaliteitsaudits.

Deze automatische sorteermachine wordt doorgaans na de vormings- en rijpingsprocessen geplaatst en integreert met upstream-systemen zoals Batterijvormings- en verouderingssysteem en daaropvolgende assemblageprocessen binnen een compleet Batterijproductielijn .

Toepassingen

• Fabrieken voor de productie van batterijen

Probleem: Handmatig sorteren leidt tot inconsistente groepering en hoge arbeidskosten.

Oplossing: Geautomatiseerde IR- en spanningsclassificatie zorgt voor een consistente celafstemming bij de moduleassemblage.

• Integrators van accupakketten

Probleem: Een mismatch tussen cellen veroorzaakt een onbalans en een verkorte levensduur van de celcyclus.

Oplossing: Sortering in meerdere gradaties zorgt voor uniforme elektrische eigenschappen binnen de verpakkingen.

• Proefproductielijnen

Probleem: Het opschalen van laboratorium naar productie introduceert variabiliteit.

Oplossing: Stabiele doorvoer en traceerbaarheid van gegevens ondersteunen procesvalidatie.

• Inkomende kwaliteitscontrole (IQC)

Probleem: De kwaliteit van de binnenkomende cellen varieert en ze moeten worden gescreend.

Oplossing: Zeer nauwkeurige testen en classificatie verbeteren de kwaliteitscontrole bij leveranciers.

TOB NEW ENERGY biedt volledige integratie van testen tot assemblage van de accupakketten, waardoor een soepele overgang van laboratoriumvalidatie naar pilot- en massaproductie wordt gegarandeerd.

Weet je niet zeker hoeveel sorteergraden je nodig hebt? Ce lls Stuur uw mobiele data en ontvang direct feedback van een batterijprocesingenieur.

Kwaliteit en ondersteuning

Deze automatische sorteermachine wordt geproduceerd volgens de ISO 9001- en IATF 16949-kwaliteitsnormen en voldoet volledig aan de CE- en UL-eisen. Alle systemen worden getest in de eigen R&D- en pilotfaciliteiten van TOB NEW ENERGY om te garanderen dat ze voldoen aan de eisen van de daadwerkelijke batterijproductie.

De apparatuur wordt geleverd met een standaardgarantie van één jaar, met optionele verlengde serviceplannen. Met service-ervaring bij meer dan 6.000 klanten wereldwijd biedt TOB technische ondersteuning, levering van reserveonderdelen en hulp op afstand of op locatie.

Een door promovendi geleid engineeringteam ondersteunt het procesontwerp, de configuratie van sorteerparameters en de systeemintegratie, waardoor risico's tijdens de opschaling en de introductie in de productie worden verminderd.

Veelgestelde vragen

Vraag 1: Welke soorten batterijen kan deze automatische sorteermachine verwerken?

Dit systeem is ontworpen voor prismatische lithium-ion-batterijcellen, met name cellen met een aluminium behuizing. Op basis van onze technische ervaring kan het met de juiste parameterinstellingen worden aangepast voor verschillende chemische samenstellingen.

De standaardconfiguratie biedt een spanningsnauwkeurigheid van ±0,00001 V en een interne weerstandsnauwkeurigheid van ±0,01 mΩ. Optionele HIOKI-testers zijn beschikbaar voor veeleisendere testtoepassingen.

Vraag 3: Kan het systeem worden geïntegreerd met MES of productielijnen?

Ja. Het systeem ondersteunt lokale gegevensopslag en optionele MES-integratie. Het kan worden gekoppeld aan het stroomopwaartse batterijvormings- en verouderingssysteem en stroomafwaartse assemblagelijnen voor volledige traceerbaarheid van de productie.

Vertrouwd door wereldwijde innovators.

De batterijsorteer- en testsystemen van TOB NEW ENERGY worden wereldwijd gebruikt door batterijfabrikanten, onderzoeksinstellingen en bedrijven in de energieopslagsector. Onze apparatuur ondersteunt de ontwikkeling van lithium-ion-, natrium-ion- en de volgende generatie batterijen met stabiele en reproduceerbare testresultaten.

Met meer dan 20 miljoen dollar geïnvesteerd in onderzoek en ontwikkeling en een testcentrum van meer dan 3.000 m², worden alle systemen gevalideerd onder reële productieomstandigheden. Onze apparatuur wordt veelvuldig gebruikt voor celscreening, sortering en optimalisatie van de verpakkingsconsistentie.

Heeft u behoefte aan consistente en traceerbare celsortering voor uw productielijn? Dien uw eisen in en ontvang een configuratie- en procesadvies op maat.
