425868 Natrium-ion-zakcel (1Ah, NFM/Hard Carbon) – Ongevulde onderzoekscel voor elektrolyt- en vormingsontwikkeling

Productoverzicht

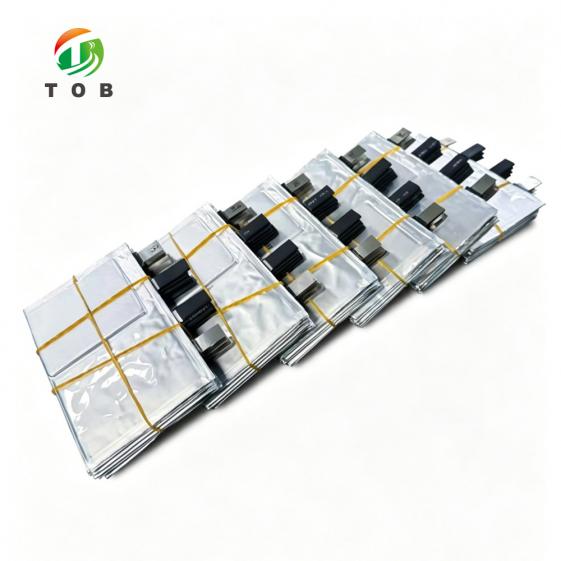

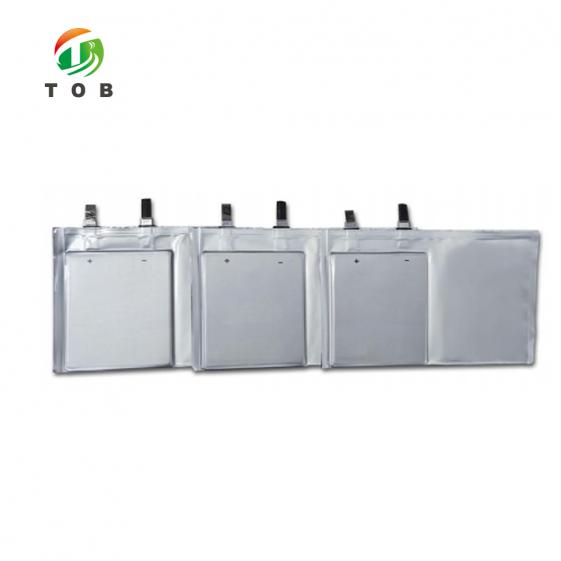

Een voorgefabriceerde, ongevulde natrium-ion-pouchcel, gebouwd op een stapelarchitectuur, met een nikkel-ijzer-mangaanoxide (NFM)-kathode en een geïmporteerde harde koolstofanode. Ontworpen voor laboratoria en celontwikkelingsteams die een gestandaardiseerd, zeer reproduceerbaar platform nodig hebben om natrium-ion-elektrolytsystemen, vormingsprotocollen en cyclusgedrag te bestuderen – zonder de variabiliteit van interne elektrodefabricage. De cel wordt droog geleverd, zonder elektrolyt, waardoor onderzoekers volledige controle hebben over de samenstelling. De nominale capaciteit van 1 Ah en de nauwkeurige gegevens over de elektrodebelading (kathode 13,84 mg/cm² enkelzijdige oppervlaktedichtheid, 2,70 g/cc compactie; anode 6,42 mg/cm², 0,95 g/cc) elimineren giswerk en maken een directe correlatie mogelijk tussen elektrochemische gegevens en goed gedefinieerde fysische parameters. Deze cel is gebouwd met hetzelfde stapelproces en dezelfde kwaliteitsdiscipline die onze ingenieurs toepassen bij de productie op pilotschaal. Het vormt een betrouwbare brug tussen de screening van knoopcelbatterijen en de ontwikkeling van A-monsters. Elke batch wordt geproduceerd onder procescontroles die gebaseerd zijn op 24 jaar ervaring in batterijtechnologie, en vervolgens gevalideerd door middel van cyclische tests in onze eigen droogkamerlaboratoria voor natriumionbatterijen. Voor materiaalontwikkelaars, elektrolytformuleerders en start-upteams die zich richten op natriumiontechnologie, verkort deze cel de tijd tot het verkrijgen van data en is hij schaalbaar met uw onderzoek.

Belangrijkste voordelen

Een gestandaardiseerde, ongevulde pouchcel, ontworpen voor reproduceerbaar natriumionenonderzoek. Ons engineeringteam heeft de N geselecteerd. De combinatie van FM en hard carbon, en het bijbehorende stapelproces, is gebaseerd op steady-state cyclusgegevens van TOB NEW ENERGY's eigen pilotlijnen en feedback van klanten uit meer dan 500 batterijlaboratoria. Het resultaat is een cel die de variabelen bij de elektrodefabricage elimineert, waardoor u zich kunt concentreren op de elektrolytchemie en -vorming, en die direct kan worden gebruikt voor de ontwikkeling van processen op grotere schaal.

● Droog, ongevuld ontwerp met aanbevolen elektrolytmodel (KLD-NF96F, 6,0 g)

Biedt volledige controle over de elektrolytsamenstelling en het vulvolume. Onderzoekers kunnen additievenpakketten, co-oplosmiddelen of nieuwe natriumzouten testen zonder te hoeven worstelen met reeds bestaande SEI-artefacten.

Ons applicatielaboratorium kwalificeert de cel vooraf met de aanbevolen elektrolyt om een basislijn voor de prestaties vast te stellen; cyclusgegevens zijn op aanvraag beschikbaar.

● Transparante elektrode-eigenschappen en gevalideerde specifieke capaciteiten (kathode 127 mAh/g, anode 300 mAh/g)

Hiermee kunt u elektrochemische gegevens direct normaliseren aan de hand van de bekende prestaties van het actieve materiaal. Dit elimineert het "black box"-probleem dat vaak voorkomt bij cellen van derden.

De gegevens over oppervlaktedichtheid, belading en verdichting worden geverifieerd op productiemonsters met behulp van onze eigen testlijnen voor knoopcel- en zakcelbatterijen.

● Stapelproces afgestemd op productierelevante geometrie

Dit voorkomt de beperkte schaalbaarheid van kleine laboratoriumcellen met één vel. De vormfactor 425868 (68×58 mm behuizing, ≤4,2 mm dikte) weerspiegelt de werkelijke afmetingen van pouchcellen, waardoor deze direct geschikt is voor A-sample prototyping op onze pouch cell apparatuur .

Dezelfde celstructuur is intern gebruikt voor opschalingsproeven, waarbij de thermische en drukuniformiteit tijdens het persen onder hoge druk (0,9 MPa) werd bevestigd.

● Voorgedefinieerde vorm- en sorteerrecepten, zowel met als zonder warmtepers.

Verkort de ontwikkeltijd van protocollen. Het protocol voor warmpersen (45 °C, 0,9 MPa) en het standaard Neware-compatibele protocol (25 °C, 0,2 MPa) worden aangeboden als in de praktijk geteste uitgangspunten.

Deze recepten werden verfijnd door middel van iteratieve cycli in ons laboratorium voor vaste-stof- en natriumionenbatterijen, waarbij een capaciteitsvariatie van minder dan 2% werd bereikt over tientallen cellen.

● Ondersteund door een team van gepromoveerde procesingenieurs met meer dan 20 jaar ervaring in het opschalen van batterijproductie.

Wanneer uw onderzoek overgaat van elektrolytenscreening naar prototype-runs, kunnen we u ondersteunen bij wijzigingen in het celontwerp, aanpassingen voor grotere formaten en de overdracht naar onze systemen. productielijn voor natrium-ionbatterijen .

TOB NEW ENERGY heeft wereldwijd meer dan 3.000 projecten van onderzoek naar pilotfase succesvol afgerond voor universiteiten en start-ups.

Stuur ons uw elektrolytformulering en testvereisten. — verkrijg een celbatch met overeenkomende basislijngegevens.

Basisgegevens

Technische parameters

Laad- en ontlaadcurve (1Ah)	Cyclusdiagram (bij kamertemperatuur - hard koolstof 1Ah 0,5C/1C)
Testomstandigheden: 45℃, 0,9 MPa, 0,05C CC gedurende 8 uur, 0,1C CC gedurende 3 uur, ontluchten na afloop; 25℃, 0,9 MPa, 0,2C CC tot 3,95 V, CV tot 0,05 C, 0,2C DC tot 1,5 V	Testomstandigheden: 25℃, 0,2 MPa, 3 min rust; 0,5C CC tot 3,90V, CV tot 0,02C of 0,05C; rust 3 min; 1,0C DC tot 1,50V.

Parameterinterpretatie en toepassingsnotities

Het spanningsbereik van 1,50–3,95 V komt overeen met het elektrochemische stabiliteitsbereik van de NFM/harde koolstof-combinatie en de typische oxidatielimieten van elektrolyten voor natriumionensystemen. De lage-spanningsafschakeling bij 1,50 V voorkomt onomkeerbare structurele schade aan de harde koolstof tijdens diepe ontlading. De specifieke capaciteiten (127 mAh/g kathode, 300 mAh/g anode) weerspiegelen de afstemming van de N/P-verhouding, gevalideerd door onze interne basistests met halfcellen. Dit resulteert in een gebalanceerd ontwerp voor een volledige cel, waarbij de anode een licht overschot aan natrium behoudt om de vorming van natriumdendrieten te onderdrukken. De stapelarchitectuur, in combinatie met de dikte van <4,2 mm en de mogelijkheid tot warmpersen, bootst industrieel thermisch beheer na, waardoor uw laboratoriumgegevens betrouwbaarder vertaald kunnen worden naar een pilot-opstelling op onze Proeflijnen voor cilindrische en zakvormige cellen De aanbevolen elektrolyt KLD-NF96F voldoet aan de eisen voor SEI-vorming op hard koolstof; wanneer u uw eigen elektrolyt gebruikt, dienen de meegeleverde vormingsrecepten als een directe vergelijkingsreferentie. Voor diegenen die werken met vaste-stof-natriumelektrolyten of kathodevarianten van het O3-type met een hoog nikkelgehalte, ondersteunen de droge, ongevulde toestand van de cel en de robuuste afdichtingsgeometrie vacuümafdichting na injectie en cycleren onder gecontroleerde vochtigheid (dauwpunt van -50 °C beschikbaar in onze faciliteiten).

Toepassingen

● Onderzoek en ontwikkeling van elektrolyten en screening van formuleringen

Probleem: Fietsgegevens van zelfgemaakte elektroden worden vaak sterk beïnvloed door inconsistenties in de coating, mengvariabelen en onbekende elektrode-parameters. Het isoleren van elektrolyteffecten wordt daardoor een statistische uitdaging.

Oplossing: Standaardiseer op de 425868-cel. Dankzij de nauwkeurig gecontroleerde elektrodebelading en -verdichting correleert elke prestatieverandering met uw elektrolytvariabele. Test cellen naast elkaar met KLD-NF96F als controle en uw nieuwe formulering als test. Het eigen natriumionenlaboratorium van TOB NEW ENERGY valideert de basiscycluscurves voor elke productiebatch – u ontvangt een referentiedataset nog voordat u de cellen vult.

● Kwalificatie van natriumionenmateriaal

Probleem: Nieuwe kathode-actieve materialen of harde koolstofvarianten laten veelbelovende resultaten zien in halfceltests, maar vertonen onvoorspelbaar gedrag in volledige celtests vanwege onbekende elektrodebalancering.

Oplossing: Gebruik de anode van de cel als vaste commerciële referentie (5 µm geïmporteerd hard koolstof, 300 mAh/g) en combineer deze vervolgens met uw eigen kathodecoating met behulp van onze elektrodecoatingapparatuur om uw materiaal snel te evalueren in een volledige celconfiguratie. We kunnen via onze pilotdiensten ook kathodes op maat voor dit celformaat fabriceren.

● Universitair onderzoek & gedeelde faciliteiten

Probleem: Studenten besteden maanden aan het optimaliseren van elektroderecepten in plaats van aan het genereren van inzichten in de elektrochemie; de reproduceerbaarheid tussen groepen lijdt daaronder.

Oplossing: De ongevulde pouchcel biedt een kant-en-klaar platform voor master- en promotieonderzoeken naar verouderingsmechanismen van natriumionen, EIS-modellering, dV/dQ-analyse en postmortemonderzoek. Dankzij de duidelijke documentatie van alle fysische parameters is het niet nodig om zelf elektroden te fabriceren. Ons kortingsprogramma voor onderwijsinstellingen en onze technische ondersteuning – gebaseerd op meer dan 6000 samenwerkingen met universiteiten – versnellen de opzet van laboratoriumcursussen.

● Start-up prototype & A-sample verificatie

Probleem: De overstap van gegevens van knoopcelbatterijen naar prototypes van pouchcellen vereist aanzienlijke proceskennis en kapitaal.

Oplossing: De 425868-cel fungeert als een middel voor procesvalidatie. Gebruik hem om uw vormingsprotocol te optimaliseren, de gasproductie onder uw specifieke elektrolyt te evalueren en levensduurgegevens te genereren voor due diligence-onderzoek door investeerders. Wanneer u klaar bent om op te schalen, kan ons PhD-team het ontwerp overzetten naar grotere formaten, op uw eigen productielijn of op onze gecontracteerde pilotlijn voor natrium-ionbatterijen.

● Introductie en training van fabrieksprocessen

Probleem: Productieteams hebben praktijkgerichte training met natriumiontechnologie nodig voordat ze overgaan tot de aanschaf van apparatuur voor massaproductie.

Oplossing: Schaf batches van deze cellen aan voor de training van operators in het vullen met elektrolyt, het sealen van de zakjes en de procedures voor cyclustesten. De gedetailleerde assemblageprotocollen verkorten de leercurve en standaardiseren de trainingsresultaten.

Veelgestelde vragen

Vraag 1: Kan ik een andere elektrolyt dan KLD-NF96F gebruiken met deze cel?

A: Absoluut. De cel wordt droog verzonden, zodat u uw eigen elektrolytformuleringen kunt toevoegen. KLD-NF96F is onze aanbevolen commerciële basislijn, gebaseerd op interne cyclustests bij temperaturen van 0°C tot 60°C, waaruit een stabiele coulombische efficiëntie van >99,8% na vorming blijkt. Als u een andere elektrolyt gebruikt, raden we aan om eerst ons vormingsprotocol te doorlopen als vergelijkende benchmark, en vervolgens de spanningslimieten en vormingsstroom aan te passen aan uw eigen elektrolyt. C trochemie vereist. Op basis van onze 24 jaar aan gegevens over batterijprocessen, als uw elektrolyt een aanzienlijk andere ionengeleiding of SEI-vormingskinetiek heeft, pas dan de vormingsstappen van 0,05C en 0,1C dienovereenkomstig aan — ons applicatieteam kan uw protocol beoordelen.

Vraag 2: De cel wordt geleverd met een rubberen beschermhoes en een gaszak. Hoe moet ik hiermee omgaan vóór de test?

A: De rubberen huls dient alleen ter mechanische bescherming tijdens transport. Verwijder deze volledig voordat u de cel in uw testopstelling klemt. De gaszak dient als reservoir tijdens de vorming; na het vormingsproces kunt u de zak onder vacuüm of inerte atmosfeer opensnijden en opnieuw afsluiten, afhankelijk van uw analyseplan na de vorming. Zorg er bij het klemmen voor dat de testopstelling alleen druk uitoefent op het gebied van de elektrodestapel — klem nooit de zone van de lipafdichting. Deze procedure wordt gedetailleerd beschreven in onze gebruiksaanwijzing, gebaseerd op duizenden celintegraties in academische en industriële laboratoria.

Vraag 3: Hoe waarborgt u consistentie tussen verschillende batches voor een cel die bedoeld is als onderzoeksstandaard?

A: Elke productiebatch ondergaat een statistische steekproef, inclusief meting van de celdikte, verificatie van de elektrodebelading en referentiecycli met behulp van onze standaardelektrolyt en vormingsprotocol onder gecontroleerde droge omstandigheden (dauwpunt –50 °C). We geven de batch pas vrij als de capaciteitsvariatie tussen de monsters binnen 2% ligt en de dikte binnen ±0,1 mm. Deze gegevens worden gegenereerd op onze eigen testlijnen voor knoopcel- en pouchcel-accu's, dezelfde pilotinfrastructuur die we gebruiken voor procesontwikkeling met onze universitaire partners.

Vertrouwd door wereldwijde innovators.

De gestandaardiseerde natrium-ion pouch-cellen van TOB NEW ENERGY worden momenteel gebruikt in meer dan 200 programma's voor de ontwikkeling van elektrolyten, kwalificatiestudies van kathodematerialen en prototype-opstartcycli in Noord-Amerika, Europa en Azië. Ons platform werd gebruikt door een toonaangevende groep op het gebied van solid-state natriumbatterijen om de stabiliteit van de interface tussen oxysulfide-elektrolyt en hard koolstof te evalueren, en door een grote kathodeproducent om hun O3-type gelaagde oxide te vergelijken met onze NFM-referentie.

Iedere onderzoeker die deze cel gebruikt, profiteert van een ecosysteem dat wordt ondersteund door meer dan 60 nationale patenten, een IATF 16949-gecertificeerde productiemethode en dezelfde technische ondersteuning die al meer dan 6000 klanten wereldwijd heeft geholpen. Wanneer u publiceert, staan wij klaar om u te helpen de celparameters te beschrijven met de precisie die toonaangevende tijdschriften vereisen.

Bent u klaar om elektrodevariabelen te elimineren en u te concentreren op uw natriumionchemie? Vraag een specificatieblad en basiscyclusgegevens aan voor uw volgende project.
