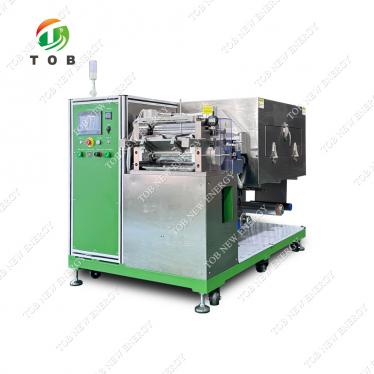

XIAMENTOB Batterij Transfer Coating Machine
SPECIFICATIES
Alsjeblieft Neem contact met ons op voor de volledige specificatie van de TOB-SY400-9M Transfer Coating Machine.
Functies en principes van transfercoatingmachines
De transfercoatingmachine voor batterij-elektroden wordt gebruikt voor het nauwkeurig coaten van anode- en kathode-elektroden van lithium-ionbatterijen. Deze bestaat voornamelijk uit een afwikkelgedeelte, een kopgedeelte, een ovengedeelte, een tractiegedeelte, een wikkelgedeelte en een elektrisch bedieningsgedeelte. De gemengde slurry wordt gelijkmatig op het substraat aangebracht om ervoor te zorgen dat de grootte en het gewicht binnen het procesbereik vallen. Na het drogen wordt de slurry opgerold ter voorbereiding op het verdere proces.
Processtroomschema van de transfercoatingmachine
Ondergrond afwikkelen → Spanningsstabilisatie → Overdrachtslaag → Drogen → Spanningsstabilisatie → Spanning → Opwikkelen en corrigeren
Substraatparameter
Item |
Kathode |
Anode |
Substraat |
Aluminiumfolie |
Koperfolie |
Breedte (mm) |
100~330 |
100~330 |
Dikte (µm) |
9~15 |
4~15 |
Let op: tijdens de acceptatie mag de gebruikte aluminiumfolie of koperfolie niet slap zijn, ongelijke dikte en gewicht hebben, geen olie op het oppervlak hebben en geen andere verschijnselen vertonen die de prestaties van de coating beïnvloeden. |
Slurryparameter
Item |
Kathode |
Anode |
Materiaal |
LFP, NCM, enz. |
Grafiet |
Oplosmiddel |
NMP |
DI-Water |
Vastestofgehalte (gew.%) |
40~85 |
35~65 |
Soortelijk gewicht van de slurry (g/cm3) |
1,5~3,0 |
1.0~2.0 |
Viscositeit (mPa.s) |
5000 ~ 15000 |
3000 ~ 8000 |
Opmerking: 1) Het vastestofgehalte van dezelfde partij slib: fluctuatie ≤±0,5%. 2) De viscositeit van dezelfde partij slurry: fluctuatie ≤±500mPa.s, 25±2℃. |
Coatingparameter
Item |
Kathode |
Anode |
Coatingmodus |
Continue en intermitterende overdrachtscoating |
Continue en intermitterende overdrachtscoating |
Coatingbreedte (mm) |
Maximaal 300 |
Maximaal 300 |
Droge dikte van de enkele coating (µm) |
80 ~ 250 |
80 ~ 250 |
Gewicht van de enkelzijdige coating (g/m2) |
100 ~ 250 |
80 ~ 200 |
Coatingsnelheid (m/min) |
0,5-2 |
0,5-3 |
Omschrijving: De coatingsnelheid is gerelateerd aan de producteigenschappen (materiaalsysteem, coatingdikte, vastestofgehalte, temperatuur). De in de tabel aangegeven maximale coatingsnelheid kan niet voldoen aan de speciale vereisten van het coatingproces. |
Specificatieparameter voor transfercoatingmachine
Nee |
Item |
Inhoud |
1 |
Rolbreedte |
400 mm |
2 |
Mechanische snelheid (zonder laden) |
Maximaal 6 m/min |
3 |
Afwikkelspecificatie |
Roldiameter: Max. 200mm Draagvermogen: Max. 100kg Rolspecificatie: binnendiameter 3 inch (ongeveer 76,2 mm), lengte ≤ 450 mm. Rolmateriaal: metaal, ABS-kunststof, papier. |
4 |
Wikkelspecificatie |
Roldiameter: Max. 200mm Draagvermogen: Max. 100kg Rolspecificatie: binnendiameter 3 inch (ongeveer 76,2 mm), lengte ≤ 450 mm. Rolmateriaal: metaal, ABS-kunststof, papier. |
5 |
Ovenverwarmingsmodus |
Elektrische verwarming |
6 |
Ovenconstructie |
3 secties x 3 m/sectie = 9 m, enkele laag |
7 |
Oventemperatuur |
Maximaal 140℃ |
Beschrijving van de apparatuurconfiguratie
Nee |
Eenheidsnaam |
Aantal |
Opmerkingen |
1 |
Afwikkeleenheid |
1 set |
Enkel werkstation, handmatige rolwisseling |
2 |
Coatingeenheid |
1 set |
|
3 |
Ovenunit |
1 set |
Enkele laag, 3m x 3 sectie = 9m, elektrische verwarming |
4 |
Tractie-eenheid |
1 set |
|
5 |
Wikkeleenheid |
1 set |
Enkel werkstation, handmatige rolwisseling |
6 |
Elektronisch controlesysteem |
1 set |
|

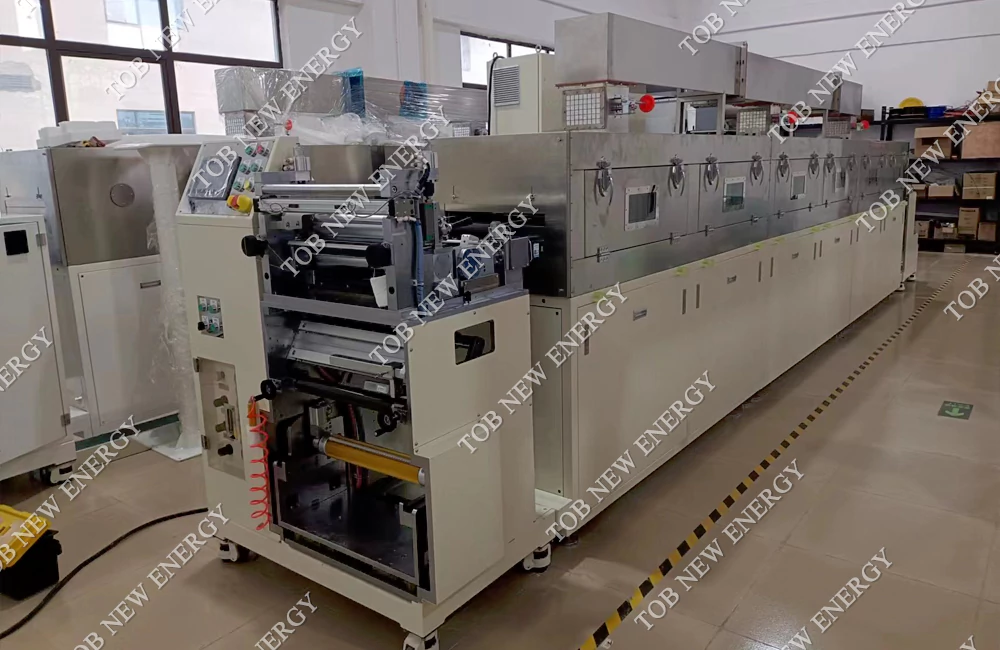

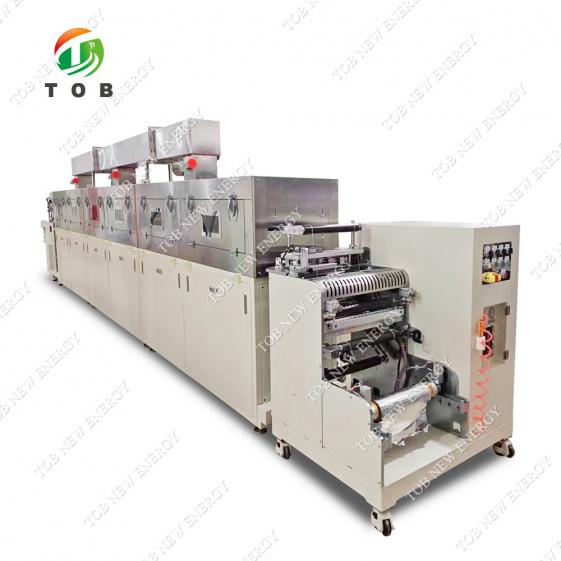

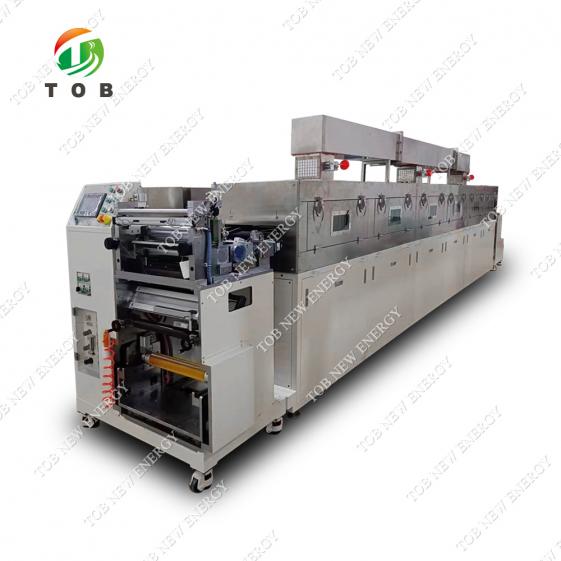

PRODUCTWEERGAVE
