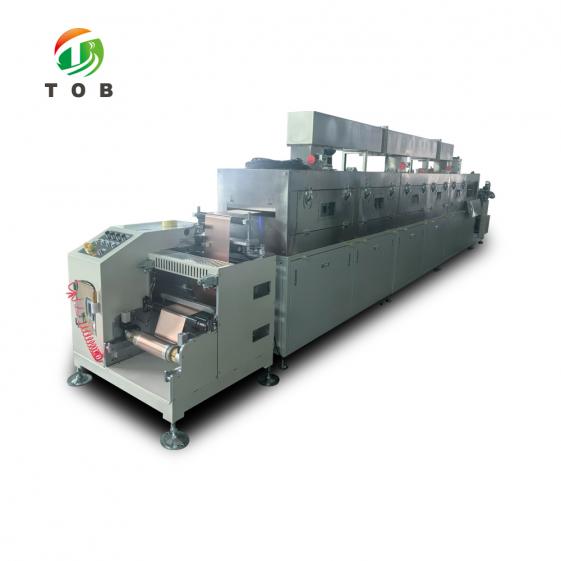

XIAMENBatterij-elektrode-overdrachtscoatingmachine
SPECIFICATIES
De TOB-SY400-6M batterij-elektrode-overdrachtscoatingmachine wordt gebruikt voor het nauwkeurig coaten van anode- en kathode-elektroden van lithium-ionbatterijen. Deze bestaat voornamelijk uit een afwikkelgedeelte, een kopgedeelte, een ovengedeelte, een tractiegedeelte, een wikkelgedeelte en een elektrisch besturingsgedeelte.
De gemengde slurry wordt gelijkmatig op het substraat aangebracht om ervoor te zorgen dat de grootte en het gewicht binnen het procesbereik vallen. Na droging wordt het opgerold ter voorbereiding op het latere proces.
Afwikkelen van het substraat → Spanningsstabilisatie → Overdrachtslaag → Drogen → Spanningsstabilisatie → Tractie → Opwikkelen en corrigeren
Substraatparameter
Item |
Kathode |
Anode |
Substraat |
Aluminiumfolie |
Koperfolie |
Breedte (mm) |
100~330 |
100~330 |
Dikte (µm) |
9~15 |
6~15 |
Let op: tijdens de acceptatie mag de gebruikte aluminiumfolie of koperfolie niet slap zijn, ongelijke dikte en gewicht hebben, geen olie op het oppervlak hebben en geen andere verschijnselen vertonen die de prestaties van de coating beïnvloeden. |
Slibparameter
Item |
Kathode |
Anode |
Materiaal |
LFP, NCM, enz. |
Grafiet |
Oplosmiddel |
NMP |
DI-Water |
Vastestofgehalte (gew.%) |
40~85 |
35~65 |
Soortelijk gewicht van de slurry (g/cm3) |
1,5~3,0 |
1.0~2.0 |
Viscositeit (mPa.s) |
5000 ~ 15000 |
3000 ~ 8000 |
Opmerking: (1) Het vastestofgehalte van dezelfde partij slib: fluctuatie ≤±0,5%. (2) De viscositeit van dezelfde partij slurry: fluctuatie ≤±500mPa.s, 25±2℃. |
Coatingparameter
Item |
Kathode |
Anode |
Coatingmodus |
Continue en intermitterende overdrachtscoating |
Continue en intermitterende overdrachtscoating |
Coatingbreedte (mm) |
Maximaal 300 |
Maximaal 300 |
Droge dikte van de enkele coating (µm ) |
80 ~ 250 |
80 ~ 250 |
Gewicht van de enkelzijdige coating (g/m2) |
100 ~ 250 |
80 ~ 200 |
Coatingsnelheid (m/min) |
0,5-2 |
0,5-3 |
Omschrijving: De coatingsnelheid is gerelateerd aan de producteigenschappen (materiaalsysteem, coatingdikte, vastestofgehalte, temperatuur). De in de tabel aangegeven maximale coatingsnelheid kan niet voldoen aan de speciale vereisten van het coatingproces. |
Specificatieparameter van de apparatuur
Nee |
Item |
Inhoud |
1 |
Rolbreedte |
400 mm |
2 |
Mechanische snelheid (zonder laden) |
Maximaal 3 m/min |
3 |
Afwikkelingsspecificatie |
Roldiameter: Max. 200mm Dragend g: Maximaal 100 kg Rolspecificatie: binnendiameter 3 inch (ongeveer 76,2 mm), lengte ≤ 450 mm. Rolmateriaal: metaal, ABS-kunststof, papier. |
4 |
Wikkelspecificatie |
Roldiameter: Max. 200mm Draagvermogen: Max. 100kg Rolspecificatie: binnendiameter 3 inch (ongeveer 76,2 mm), lengte ≤ 450 mm. Rolmateriaal: metaal, ABS-kunststof, papier. |
5 |
Ovenverwarmingsmodus |
Elektrische verwarming |
6 |
Ovenconstructie |
3 secties x 2 m/sectie = 6 m, enkele laag |
7 |
Oventemperatuur |
Maximaal 140℃ |
Hoofdcomponenten
Nee |
Eenheidsnaam |
Aantal |
Opmerkingen |
1 |
Afwikkeleenheid |
1 set |
Enkel werkstation, handmatige rolwisseling |
2 |
Coatingeenheid |
1 set |
|
3 |
Ovenunit |
1 set |
Enkele laag, 2m x 3 secties = 6m, elektrische verwarming |
4 |
Tractie-eenheid |
1 set |
|
5 |
Wikkeleenheid |
1 set |
Enkel werkstation, handmatige rolwisseling |
6 |
Elektronisch controlesysteem |
1 set |
|
Coatingeenheid
Nee. |
Item |
Inhoud |
1 |
Structurele modus |
De totale verticale plaatstructuur is voorzien van een oppervlakteverchroming. Het plaatwerk is gemaakt van SUS304. |
2 |
Hoofdaandrijfmotor |
Servomotor, zachte connector voor vermogensoverdracht |
3 |
Intermitterende rijmodus |
Servomotor |
4 |
Aanpassing van de spleethoogte tussen schraper en coatingrol |
Servo-automatische aanpassing, touchscreen-bediening. De resolutie is aangepast op 0,1 µm. |
5 |
Schraperstructuur |
Dubbelzijdige kommaschraper, oppervlakte gegalvaniseerd, diameter ≥78mm |
6 |
Rotatieregeling van de schraperhoek |
Handmatige bediening (hendelrotatie) |
7 |
Coatingrol (stalen rol) |
Diameter ≥100mm, oppervlakte geplateerd met hard chroom |
8 |
Achterrol (rubberen rol) |
Diameter ≥100mm, oppervlakte gecoat met EPDM-lijm |
9 |
Materiaaltankmengstructuur |
De stangloze cilinder zorgt ervoor dat de mengstaaf in een rechte lijn beweegt, waarbij de snelheid kan worden aangepast om bezinking van de slib te voorkomen. |
10 |
Baffle plaat |
POM plaat + schuimspons |
11 |
Aanpassing van de coatingbreedte |
Verander de coatingbreedte door de linker- en rechterafschermplaten aan te passen |
12 |
Aandrijfeenheid voor schraperrol |
Cilinderlifting en compressie |
13 |
Bedrijfsmodus |
Touchscreen + knop gecombineerde bediening |
Lijst met kwetsbare en verbruiksartikelen
Nee. |
Naam |
Vervangingscyclus |
Opmerking |
1 |
Coating stalen rol |
1 jaar |
Regelmatig slijpen |
2 |
Coating rollager |
1 jaar |
Regelmatige vervanging |
3 |
Coating rubberen rol |
6 tot 8 maanden |
Regelmatig slijpen |
4 |
Achterrollager |
1 jaar |
Regelmatige vervanging |
5 |
Luchtschacht |
Meer dan 1 jaar |
Als er lucht lekt, kan de interne rubberen slang vervangen worden |
6 |
Overrollager |
2 jaar |
Kwetsbare onderdelen (let op onderhoud) |
7 |
Luchtfilterelement |
6 tot 12 maanden |
Kwetsbare onderdelen, regelmatige vervanging |
8 |
Verwarmingsbuis |
12 tot 18 maanden |
Kwetsbare delen |
9 |
Temperatuursensor |
6 tot 12 maanden |
Kwetsbare delen |
Opmerking:
1) De vervangingscyclus van kwetsbare onderdelen moet gebaseerd zijn op het daadwerkelijke gebruik.
2) De tabel is alleen ter referentie. Raadpleeg de lijst die bij de levering van de apparatuur is meegeleverd.
Vereisten voor de apparatuurinfrastructuur
Nee. |
Item |
Inhoud |
1 |
Algemene afmetingen |
Uitrusting ongeveer L8,1m * B2,0m * H2,1m (de breedte is exclusief de elektrische kast en de lengte is exclusief de bedieningsruimte) |
2 |
Energievereisten |
Drie-fase AC380V ± 10%, 50Hz, aarding met aardingsdraadbeveiliging. Geïnstalleerd vermogen apparatuur: 55 kW, aantal hoofdvermogens: 1. |
3 |
Perslucht |
1) Perslucht druk: ≥0,6 MPa, luchtdrukfluctuatie ±1% (schone lucht na waterverwijdering, olievrij, filtratie en drukstabilisatie) 2)Persluchtverbruik: 10m3/u, aantal interfaces: 1. 3)Specificatie gasleiding: Φ12 mm. |
4 |
Milieueisen |
1) Omgevingstemperatuur: Het gecoate deel is 25 ± 5℃ (volgens de procesvereisten van de koper). 2) Relatieve vochtigheid: 10% tot 30% RCH (volgens de procesvereisten van de koper). 3)Schoonmaak: Klasse 100000 (volgens de procesvereisten van de koper). |
5 |
Grondvereisten |
1)Totaalgewicht van de uitrusting: ongeveer 3 ton. 2) Vlakheid van de ondergrond ± 5 mm/m2, draagvermogen ≥ 500 kg/m2. |
6 |
Luchtvolume van de oven |
1) Het maximale afvoerluchtvolume, bij 140℃, kathode 2000m3/u, anode 2000m3/u. 2) Het maximale volume verse lucht, bij 60℃, kathode 1500m3/u, anode 1500m3/u. |

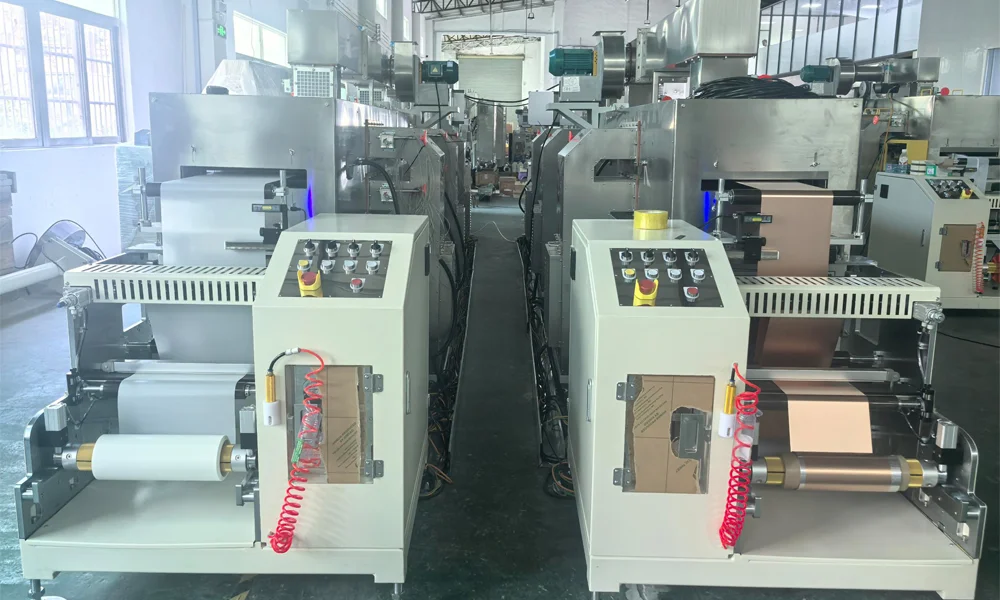

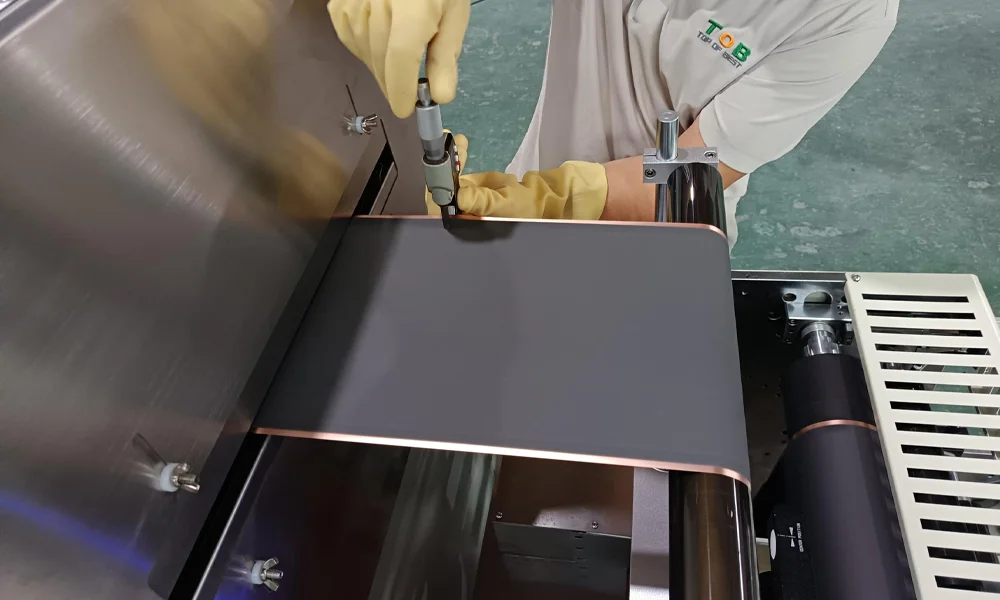

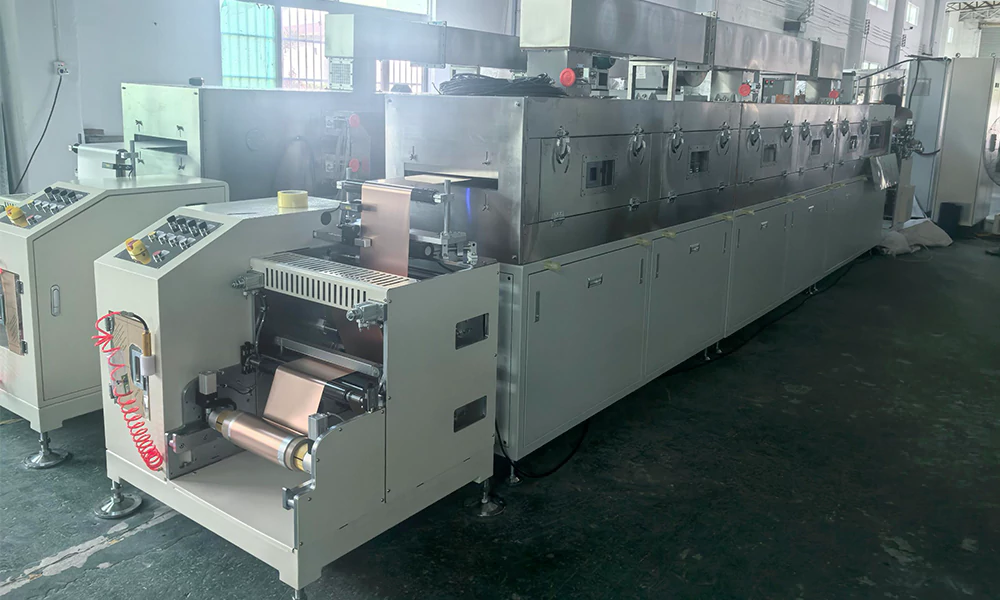

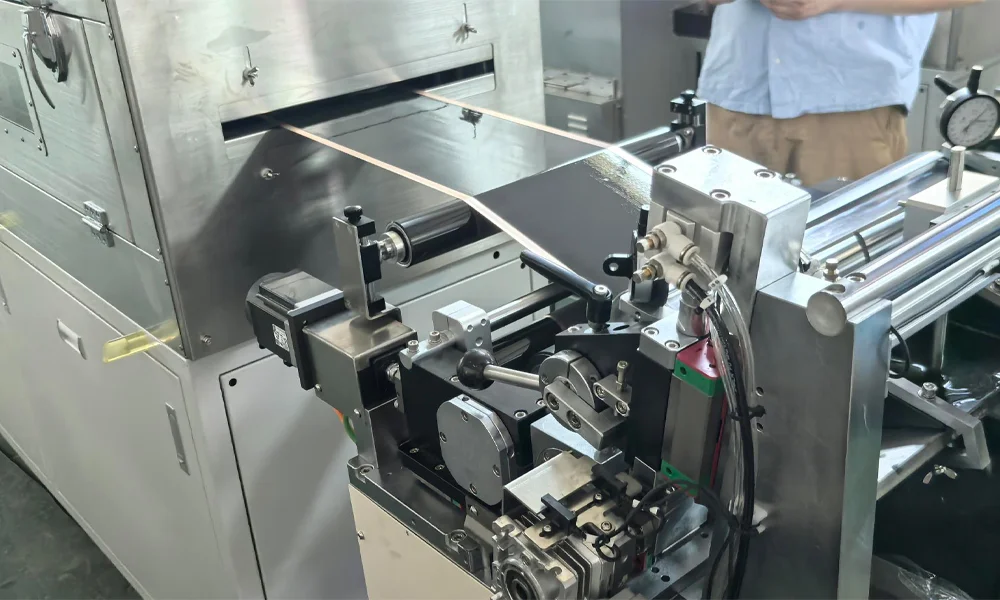

PRODUCTWEERGAVE
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
