Semi-automatische machine voor het platmaken van batterijcellen
加载中...

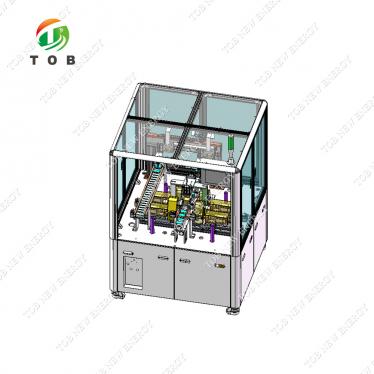

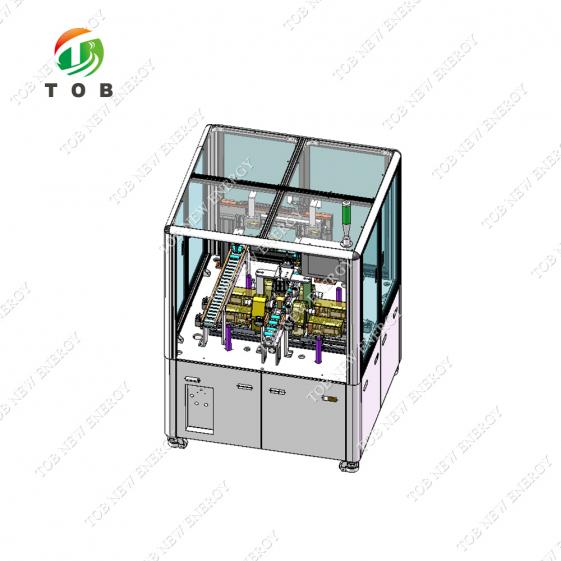

Semi-automatische batterijcellen-platteermachine voor 4680 en 32140 tafelloze cellen

De TOB-RP-QJR46 batterijcelvlakmachine maakt gebruik van roterende mechanismen om de elektrodelipjes van batterijcellen (bijv. 4680, 32140 cilindrische cellen) plat te maken. Zo worden gladde oppervlakken en goed contact gegarandeerd, wat de interne weerstand vermindert en de energiedichtheid verbetert.
  • Merk:

    TOB
  • Item nr.:

    TOB-RP-QJR46
  • bestelling (MOQ):

    1
  • Betaling:

    L/C,T/T
  • product oorsprong:

    China
  • verzendhaven:

    XIAMEN
Product Detail

Semi-automatische batterijcellen-platteermachine voor 4680 en 32140 tafelloze cellen



Specificaties


Apparaatfuncties en -principes beschrijven

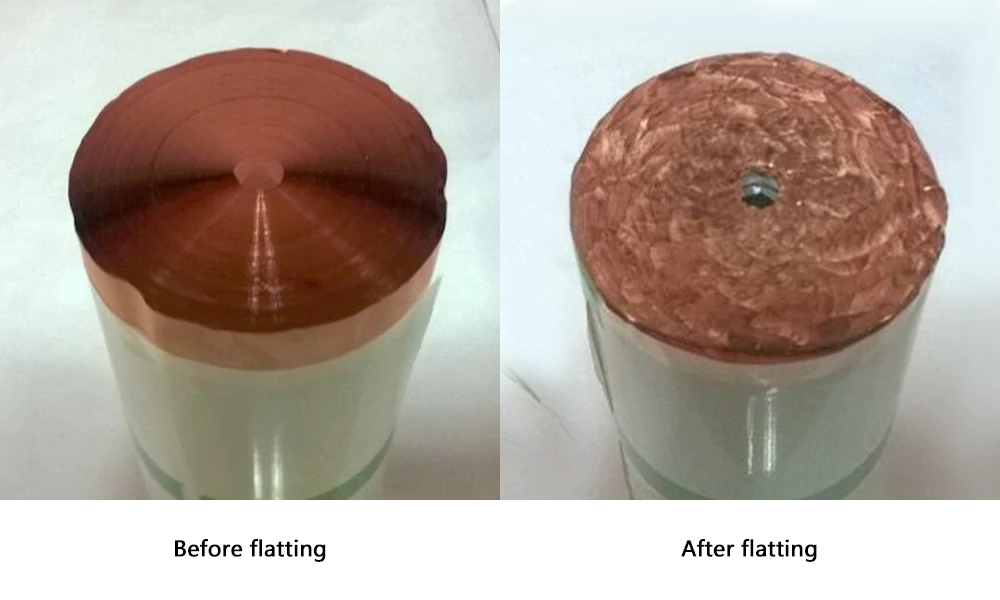

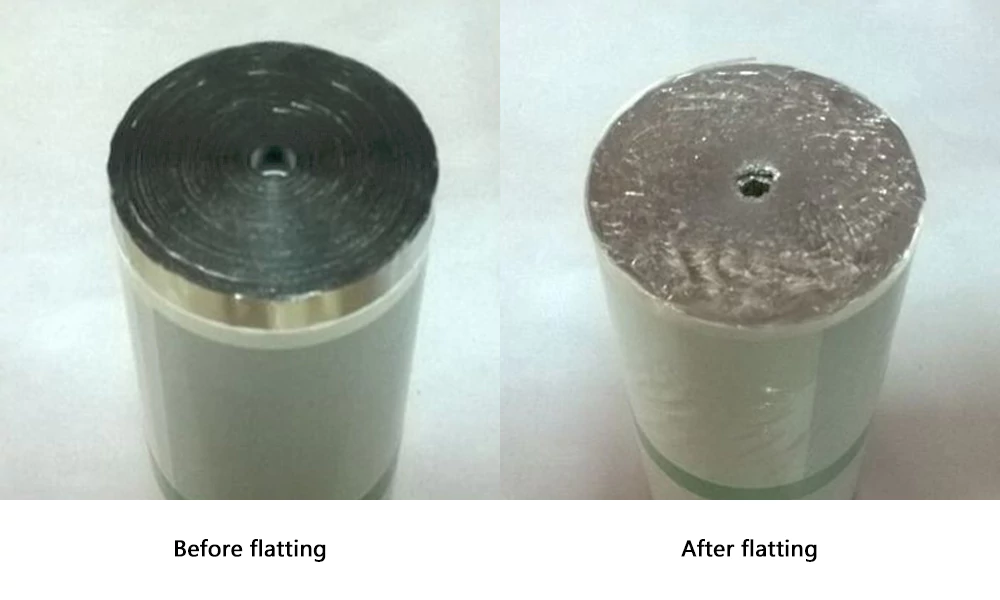

Deze TOB-RP-QJR46 Tableless batterijcel-vlakmachine wordt voornamelijk gebruikt voor het vormen van cilindrische lithiumbatterijlipjes. Het werkproces is als volgt: plaats de cel handmatig op de celmal, klik op start, de mal klemt de cel automatisch vast; de tweezijdige vormmal begint te werken, de servomotor start, drijft de vormmal aan beide uiteinden aan om te roteren, één kant draait positief, de andere kant draait om, en de vormmal voert de voeding langzaam aan, terwijl de binnenste rol van de vormmal roteert onder de wrijving van het contactoppervlak van de batterijcel, zodat de batterijcel kan worden samengedrukt en gevormd om een vlakke kop te garanderen totdat de gewenste lengte van de batterij is bereikt. (De bijgevoegde afbeelding toont de vergelijking tussen voor en na de vormgeving)

Tabless Battery Cell Flatting Machine Tabless Battery Cell Flatting Machine

Stroom van de apparatuurbediening

Cel voeden → celpositionering → elke kant van de cel afvlakken → automatische transpositie → na het afvlakken, ontladen naar de volglijn → handmatige ontvangst


Hoofdbestanddeelsamenstelling


  • Transmissiemechanisme: 2 sets. Wordt aangestuurd door een servomotor en aangedreven door een synchrone riem.
  • Positioneringsmechanisme: 1 set, bestaande uit cilinder en positioneringssensor.
  • Vlakke kop: 2 sets. Bestaat uit een vlakke kop, synchroon transmissiemechanisme, elektrische module en positioneringssensor.
  • Elektrisch besturingssysteem: bestaat uit PLC, touchscreen, detectiesensor, relais, knop en andere besturingscomponenten.
  • Machinebehuizing: Vierkante buis van constructiestaal, Platform: Platen van constructiestaal, vernikkeld of met kraag, Machinekap: Frame van aluminiumlegering, transparante PVC-plaat.



Technische parameter van de apparatuur


  • Het gekwalificeerde percentage van het product: 99% (dit heeft alleen betrekking op productveroudering als gevolg van apparatuurproblemen)
  • Capaciteit per eenheid/snelheid (enkele machine): ≥15PPM (varieert enigszins afhankelijk van het materiaalproces)
  • Bedrijfssnelheid van de apparatuur: ≥95% (een storing die alleen door de apparatuur wordt veroorzaakt)
  • Elektrische apparatuur: spanning 220 V 50 Hz; spanningsschommeling minder dan ±10%; vermogen van de apparatuur: 2 kW
  • Vereiste luchtbron: ≥0,6 MPa (door de klant verstrekt)
  • Perslucht: druk 0,5-0,7 MPa, debiet 100 l/min
  • Het machineontwerp moet uitstekende mens-machinetechnische prestaties leveren
  • Machinestructuurmaterialen bij voorkeur aluminium en roestvrij staal of galvanisch corrosiebestendig



Reserveonderdelenlijst meegeleverd met het apparaat

Serienummer

Apparaatnaam

Eenheid

Hoeveelheid

Opmerkingen

1

Solenoïdeklep

stuks

2

AirTAC

2

Optische vezel

stuks

2

Panasonic

3

Andere zelfgemaakte onderdelen (normale slijtage)



Gratis binnen 1 jaar

4

Magnetische schakelaar

stuks

4

AirTAC

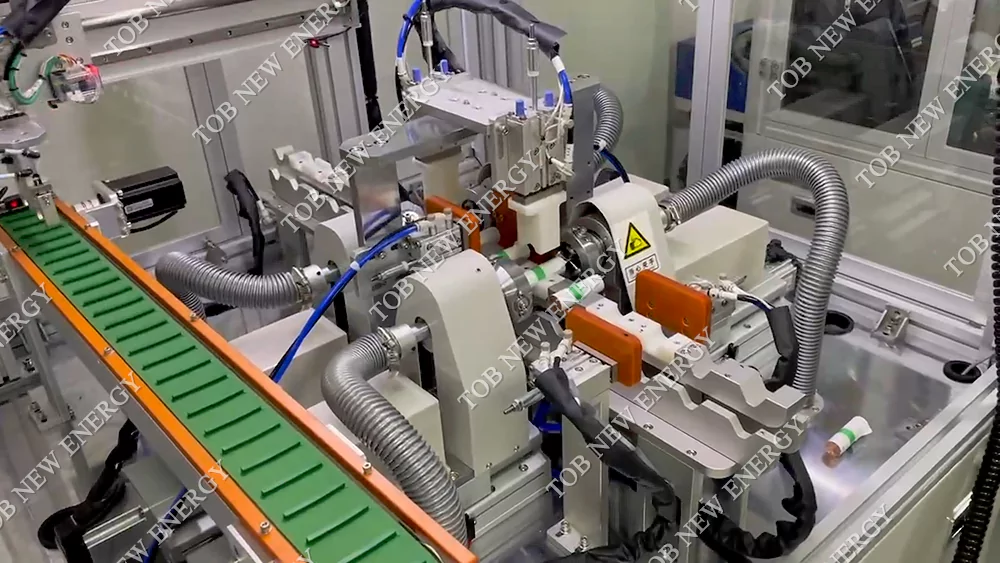

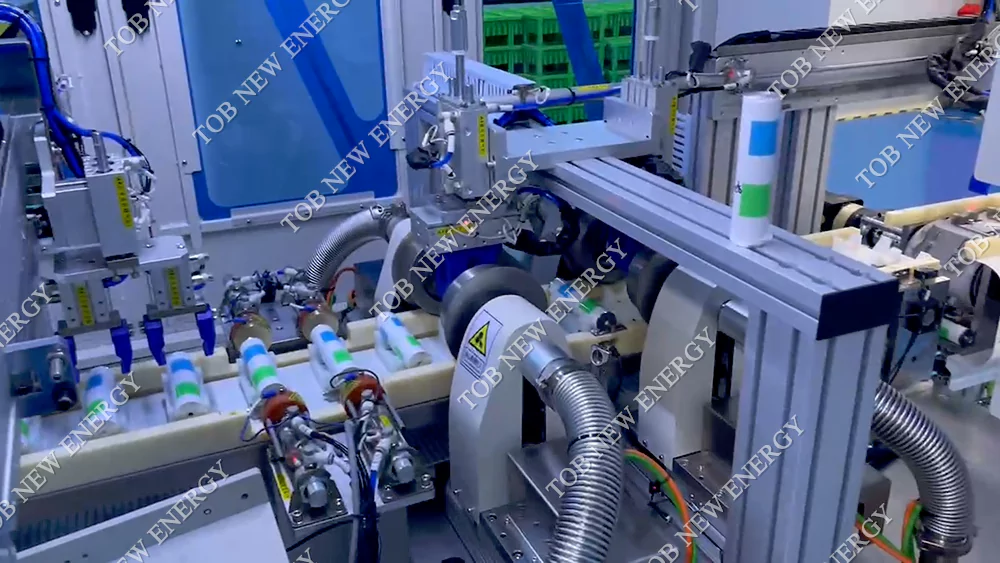

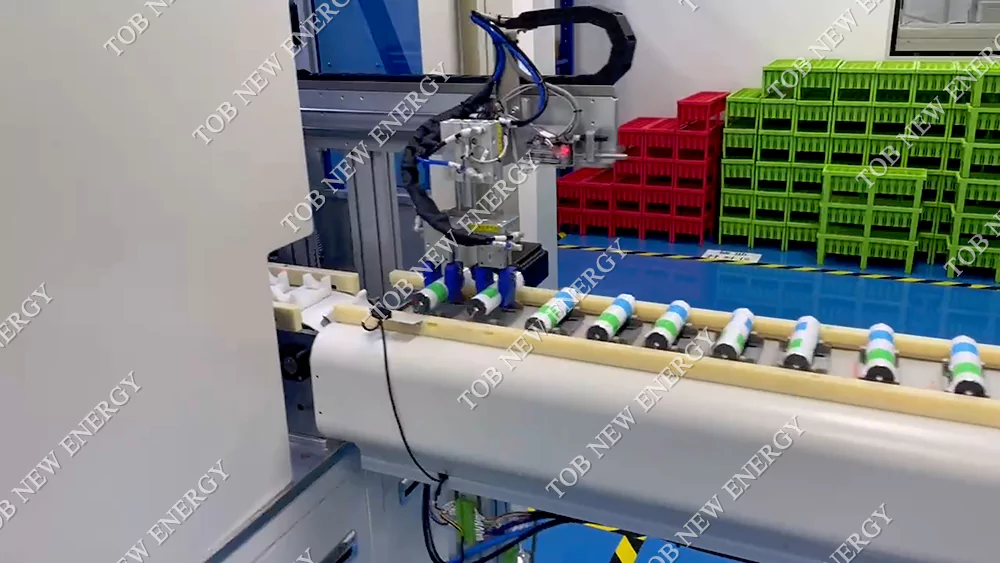

Productweergave


Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine
