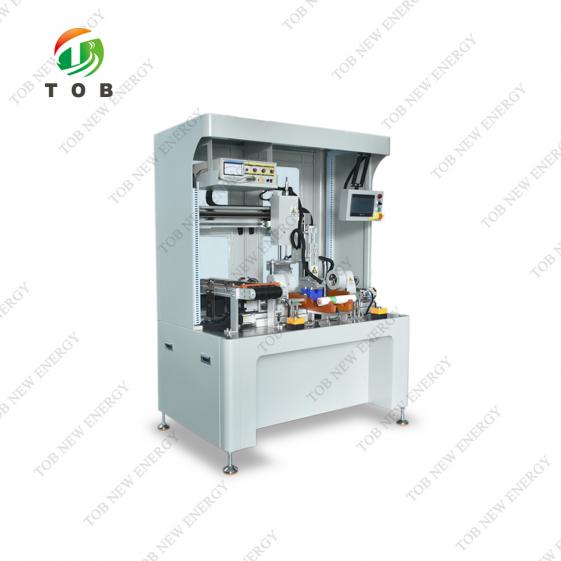

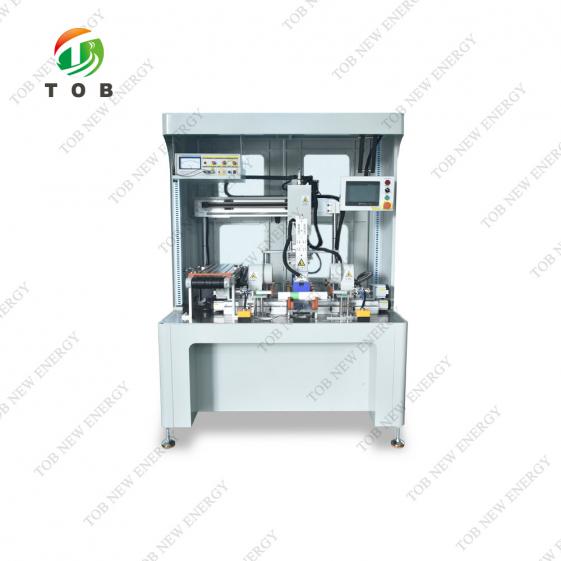

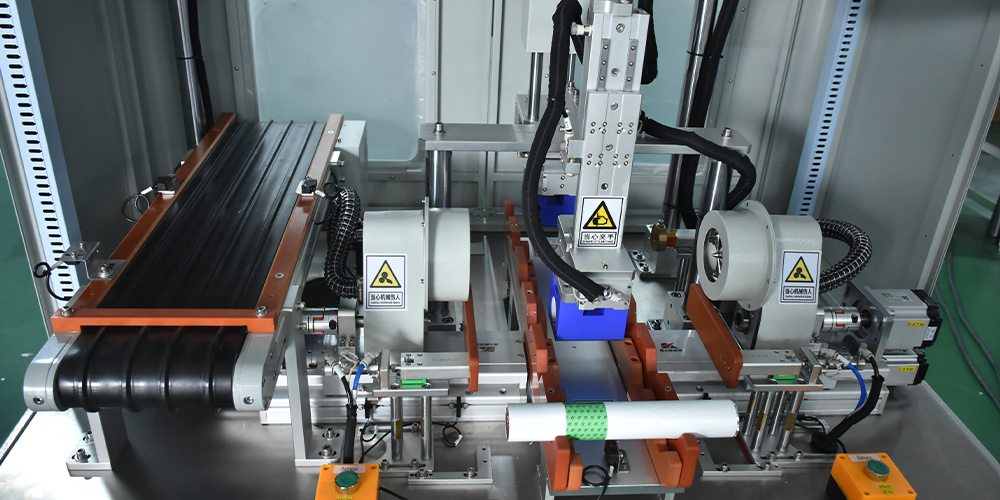

Grote cilindrische tafelloze batterij-afvlakmachine voor jelly rolls
Merk:
TOBItem nr.:
TOB-GRP50320bestelling (MOQ):
1Betaling:
L/C,T/Tproduct oorsprong:
Chinaverzendhaven:
XIAMEN
Grote cilindrische tafelloze machine voor het platdrukken van batterijrollen voor de productie van lithium-ion-accu's
Specificaties
Productintroductie
De TOB-GRP50320 De grote cilindrische tafelblad-afvlakmachine voor batterijen is ontworpen voor het nauwkeurig afvlakken en vormen van stroomcollectoren in tafelblad- (volledige tafelblad-) cilindrische lithium-ion-accu's.
Door servogestuurd roterend afvlakken, ultrasoon ondersteund vormen en gecontroleerde axiale compressie te integreren, zorgt de machine voor vlakke celeindvlakken, een uniforme stroomcollectorgeometrie en een hoge procesconsistentie vóór het lassen en de assemblage.
Deze apparatuur wordt veelvuldig gebruikt in productielijnen voor cilindrische accu's, waar elektrische prestaties, structurele stabiliteit en productierendement cruciaal zijn.
Productbeschrijving

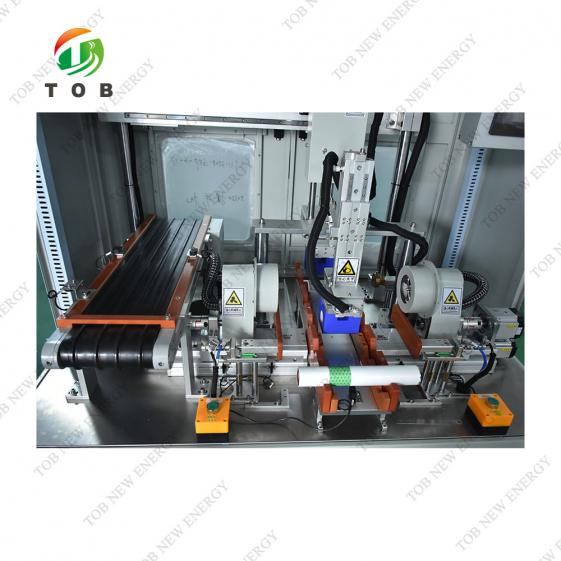

Deze machine is speciaal ontwikkeld voor het platdrukken van jelly rolls en het vormen van stroomcollectoren in grote cilindrische tafels voor lithium-ionbatterijen. Tijdens het gebruik wordt de jelly roll handmatig in de mal geplaatst en automatisch vastgeklemd. Dubbelzijdige, servogestuurde platdrukkoppen roteren synchroon om de stroomcollectoren van de tafel gelijkmatig te vormen en tegelijkertijd een stabiele axiale positionering te behouden.
Een ultrasoon ondersteund vormmechanisme werkt samen met de roterende afvlakkoppen, waardoor een langzame en gecontroleerde aanvoer tijdens het comprimeren mogelijk is. Dit proces minimaliseert mechanische spanning en zorgt voor vlakke, uniforme eindoppervlakken, wat essentieel is voor betrouwbaar laserlassen en elektrisch contact in cilindrische cellen van tafels.

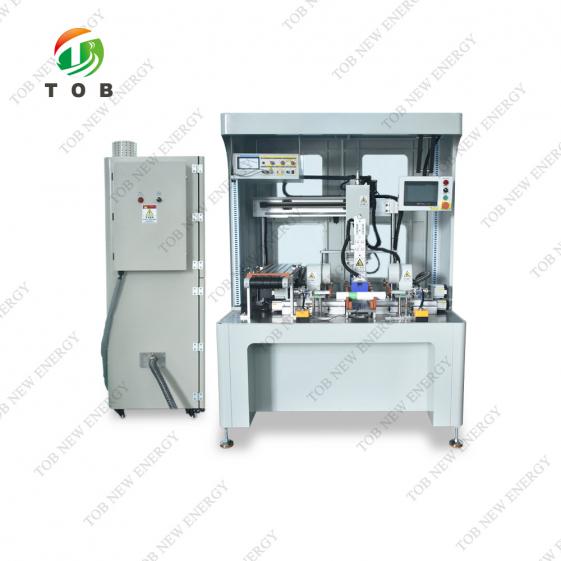

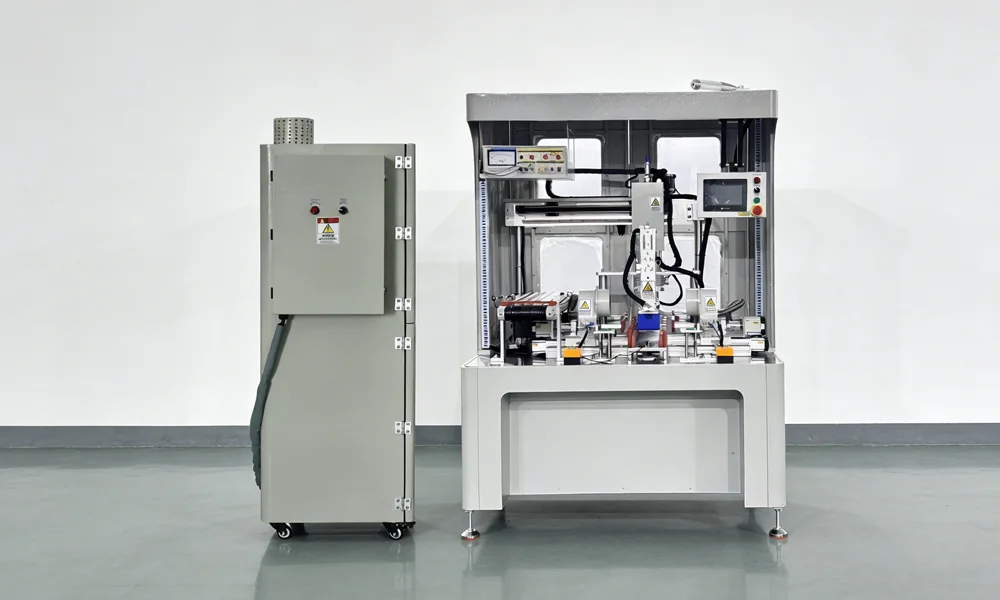

De machine integreert stofafzuiging en in-process HI-POT-isolatietesten, waardoor realtime kwaliteitscontrole tijdens het afvlakproces mogelijk is. Zodra de vooraf ingestelde vormlengte is bereikt, wordt de rol automatisch door een robot naar de volgende transportband getransporteerd.
Deze apparatuur is geschikt voor zowel proefproductielijnen als massaproductie van cilindrische tafelaccu's en biedt een hoge stabiliteit en een constante output.
Werkproces
● Laden van de rolcake
● Positionering van de rolcake
● Dubbelzijdige servogestuurde roterende vlakmaker van tafels en stroomafnemers
● Automatische zenderwisseling
● Robotgestuurd lossen naar de transportband

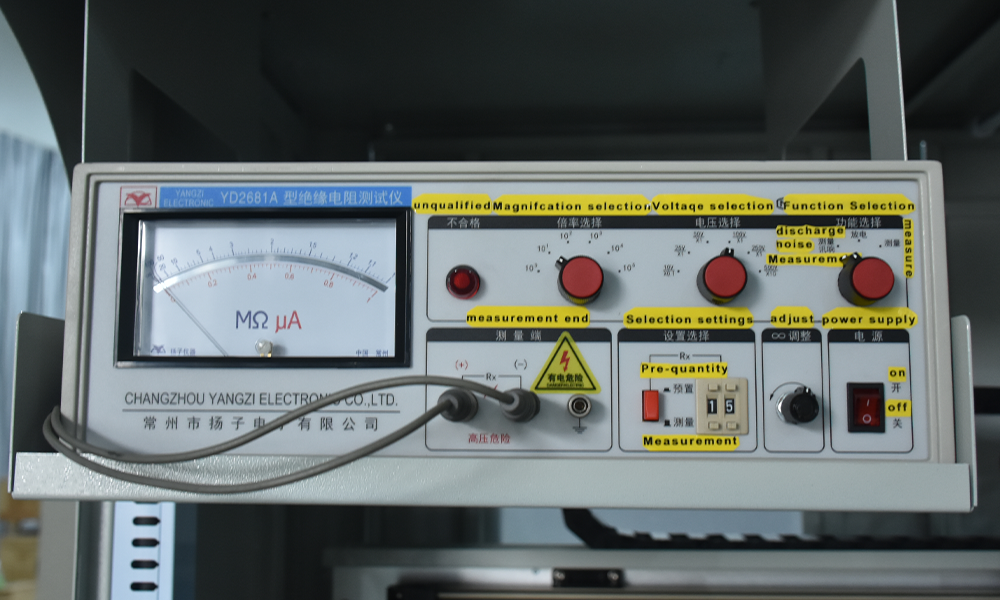

● HI-POT isolatietesten
● Handmatige verzameling
Belangrijkste componenten
● Aandrijfsysteem
Twee servogestuurde transmissie-eenheden met synchrone riemaandrijving zorgen voor een nauwkeurige en stabiele draaibeweging.
● Positioneringssysteem
Een speciale positioneringsmodule, bestaande uit pneumatische cilinders en positioneringssensoren, zorgt voor een nauwkeurige uitlijning van de jelly roll.
● Koppen platmaken
Twee servogestuurde roterende vlakkoppen met gesynchroniseerde transmissie, motormodules en positioneringssensoren, speciaal ontworpen voor het vormen van stroomafnemers op tafels.
● Elektrisch besturingssysteem

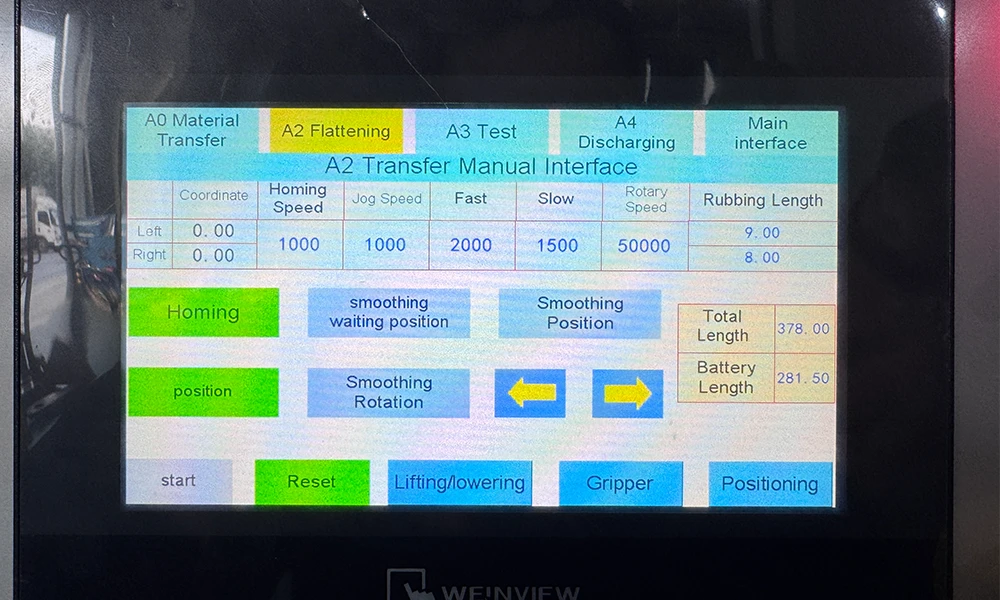

PLC-gebaseerde besturingsarchitectuur met touchscreen HMI, detectiesensoren, relais, knoppen en veiligheidsvergrendelingen.
● Machinestructuur
Kader: constructiestalen vierkante buizen
Platform: Constructiestaalplaat met nikkel- of chroomlaag.
Bijlage: Frame van aluminiumlegering met transparante PVC-panelen
Technische specificaties
| Productopbrengstpercentage | ≥99% (Afval uitsluitend veroorzaakt door apparatuurgerelateerde factoren) |
| Capaciteit / Snelheid (per machine) | ≥2 ppm (afhankelijk van materiaal en procesomstandigheden) |
| Beschikbaarheid van de apparatuur | ≥95% (Uitvaltijd uitsluitend veroorzaakt door defecten aan de apparatuur) |
| Voeding | 220V wisselstroom, 50Hz |
| Spanningsschommeling | ≤ ±10% |
| Geïnstalleerd vermogen | 2 kW |
| Luchttoevoervereiste | ≥0,6 MPa (aangeleverd door de klant) |
| Perslucht | Druk: 0,5–0,7 MPa |
| Consumptie | Ongeveer 100 l/min |
| Ontwerpstandaard | Ergonomische bediening en onderhoud |
| Bouwmaterialen: | Onderdelen van aluminiumlegering, roestvrij staal of corrosiebestendige, gegalvaniseerde componenten. |
Belangrijkste voordelen (gericht op tafels)
● Speciaal ontworpen voor grote cilindrische tafels met lithium-ionbatterijen
● Servogestuurde dubbelzijdige roterende afvlakking voor uniforme vorming van de stroomafnemer
● Ultrasoon-ondersteund proces verbetert de vlakheid en consistentie van het eindvlak.
● Geïntegreerde stofafzuiging en HI-POT-testen
● Hoog rendement en stabiele werking, geschikt voor geautomatiseerde productielijnen
● Ondersteunt schaalbare productie van tafelbatterijen, van pilot tot massaproductie
Toepassingen
● Tafelloze cilindrische lithium-ion-accuproductielijnen
● Productie van accucellen voor elektrische en hybride voertuigen
● Productie van batterijen voor energieopslagsystemen (ESS)
● Geavanceerde R&D en pilotlijnen voor cilindrische cellen
Productpresentatie
|
|
|
|
|

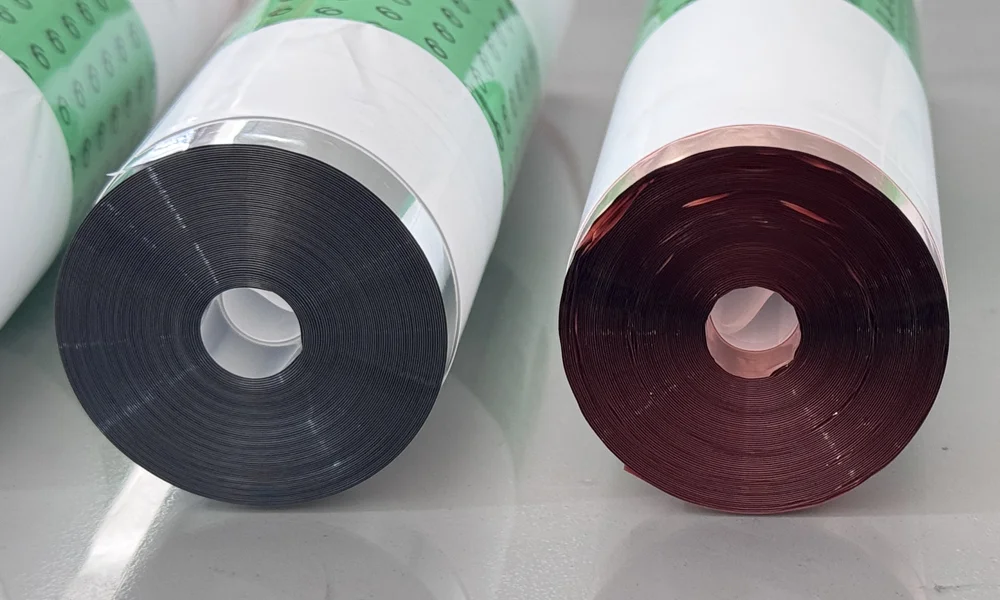

Voor Afvlakking |

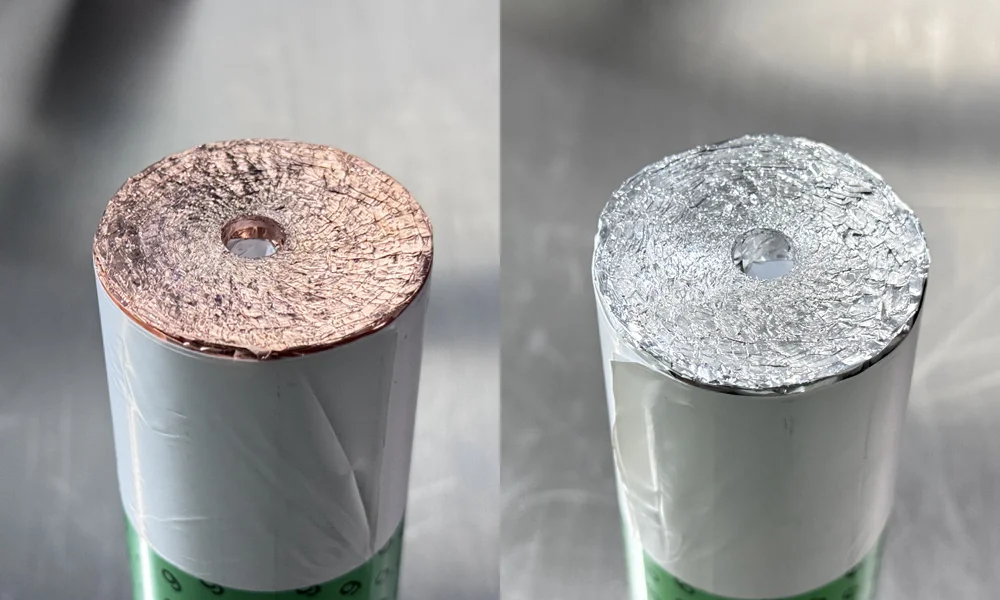

Na Afvlakking |
