Octrooi CN215612935U - Ophefbare verwarmings- en ontvochtigingseenheid

Oct 26,2026
VERLEEND GEBRUIKSMODEL · CN215612935U · ACTIEF
Octrooi CN215612935U - Hefbare verwarmings- en ontvochtigingseenheid

Een mobiele, elektrisch hefbare eenheid die de coatichemachine verwarmt precies waar deze werkt - en vocht uit de lucht condenseert zodat de kachel droog en roestvrij blijft.

Volledige specificatie en tekeningen: CN215612935U op Google Patents

De werktemperatuur van een coatichemachine is geen kwestie van comfort - de specificatie zegt dat temperatuur een grote invloed heeft op de werkefficiëntie van de coatichemachine, en dat slechte verwarming de productieaterialen van lithiumbatterijen ernstig kan verspillen. Toch is het verwarmen van een baanfilter of baanvormige coatichelijn niet hetzelfde als het verwarmen van een kamer: de warmte moet de machine op de juiste hoogte en op het juiste moment bereiken, zonder te worden meegetrokken door de vochtige lucht die een coat- en droogproces voortdurend afgeeft.

CN215612935U, ingediend op 1 september 2021, biedt een antwoord met een op zichzelf staande eenheid die naar elk punt van de lijn kan worden gereden. De elektrische cilinder verlaagt het verwarmingsframe naar de werkhoogte, een elektrische verwarmingsbuis verwarmt de coatichemachine terwijl deze draait, en een dwarsstroomventilator zuigt de vochtige lucht aan door een vochtcondenserende plaat - zodat het verwarmingselement nooit doorweekt, nooit verroest en nooit inactief is.

Octrooigegevens

Publicatienummer CN215612935U
Titel (origineel) 一种用于锂电池涂布机的可升降加热装置 (Liftable Heating & Dehumidifying Unit for Coaters)
Uitvinders Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Huidige houder XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - de geregistreerde entiteit van TOB NEW ENERGY
Indieningsdatum 1 september 2021
Datum van verlening 25 januari 2022
Documenttype Gebruiksmodel (verleend, soortcode U)
Juridische status Actief
Verwachte vervaldatum 1 september 2031
Tekeningen 6 figuren
Over titels en terminology op deze pagina. De Engelse titel hierboven is een door het engineeringteam van TOB NEW ENERGY gecontroleerde vertaling, gestandaardiseerd volgens de terminologie die in onze hele apparatuurlijn wordt gebruikt; het is geen machinale vertaling. De oorspronkelijke Chinese titel en claims vormen de officiële tekst - een lezer die deze pagina vergelijkt met Google Patents zal wellicht formuleringverschillen opmerken, precies omdat het openbare register daar machinaal is vertaald. Cijfers en mechanismebeschrijvingen op deze pagina zijn ontleend aan de Chinese specificatie en claims, en niet aan enige vertaling daarvan.
Een opmerking over het patenttype. Dit is een Chinees gebruiksmodel-patent, dat de mechanische structuur van een inrichting beschermt in plaats van een chemische formulering of proces. Gebruiksmodellen hebben een geldigheidsduur van tien jaar en worden onderzocht op noviteit en praktische toepasbaarheid. Wat volgt is daarom een structurele beschrijving - de claims definiëren een apparaat en de specificatie publiceert geen gemeten prestatiecijfers. Eventuele doorvoer- of tolerantiegetallen voor de productiemachines van TOB zijn afkomstig uit onze apparatuurdatasheets en niet uit dit octrooiconument.

Het productieprobleem dat dit patent oplost

Coatingmachines brengen een functionele laag - kleefstof, coating, inkt of iets dergelijks - aan op een opgerold substraat, drogen deze en wikkelen deze weer op. Twee omgevingsfactoren werken dat proces tegen. De eerste is temperatuur: wanneer de machine te koel draait, daalt de coatingefficiëntie en wordt materiaal verspild. De tweede is vocht: vochtige lucht rond de machine tast de verwarmingselementen aan die het drogen zouden moeten verzorgen, wat leidt tot roest en voortijdige uitval. Het patent noemt het defect dat het verhelpt in één regel: het verwarmingseffect van de coatingmachine was slecht.

Hoe het mechanisme werkt

De eenheid stapelt vier subassemblages op één chassis: een telescopisch apparaat (1), een verwarmingsapparaat (2), een ventilatorapparaat (3) en acht zwenkwielsets (4), alle aangestuurd door een regelaar (5).

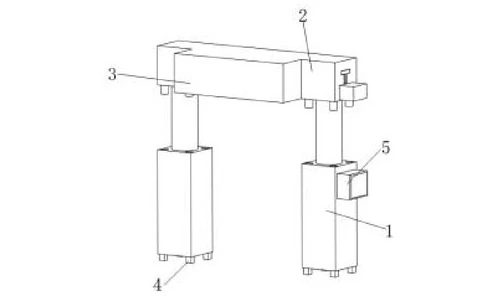

Overall structure of the liftable heating and dehumidifying unit
Figuur 1 - algemene structuur van de eenheid

Mobiel, in hoogte verstelbaar platform

Het telescopische apparaat (1) is een elektrische cilinder (101) met een telescopische stang (102) aan de bovenkant, staand op acht zwenkwielsets (4) - zodat de eenheid naar de coatingmachine wordt gereden en de stang vervolgens het verwarmingsframe op bevel van de regelaar tot de vereiste hoogte laat zakken. De zwenkwielset is een verbindingsframe (401) vastgebout door schroefgaten (402), een roterend verbindingsblok (403), een wielenframe (404) en een zwenkwiel (405) vergrendeld door een vaste as (406) en moer (407), met een rollager waardoor het wiel kan zwenken.

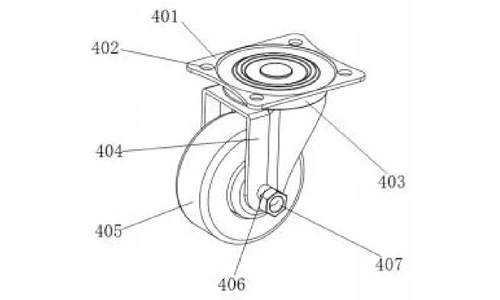

Caster wheel set structure
Figuur 6 - structuur van de zwenkwielset

Schokdemping voor het hefframe

Op de vier hoeken van de elektrische cilinder bevinden zich dempingspoorten (103) die bufferplaten (104) bevatten die rusten op dempingsveren (105); elke plaat is een cirkelvormig paneel met een viltkussen aan de bovenzijde. Bijpassende dempingsblokken (202) aan de onderzijde van het verwarmingsframe - cilinders met dezelfde diameter als de bufferplaten - landen op deze kussens, zodat de geheven kachel wordt gedempt in plaats van geschokt.

Verwarmingsapparaat

Het verwarmingsapparaat (2) is een verwarmingsframe (201) met een elektrische verwarmingsbuis (209) in het midden van het onderste uiteinde, bedraad met de regelaar. Wanneer het frame in de werkpositie wordt neergelaten, verwarmt de buis de coatichemachine tijdens de werking - het mechanisme dat volgens de specificatie de werkefficiëntie van de coatichemachine effectief verhoogt.

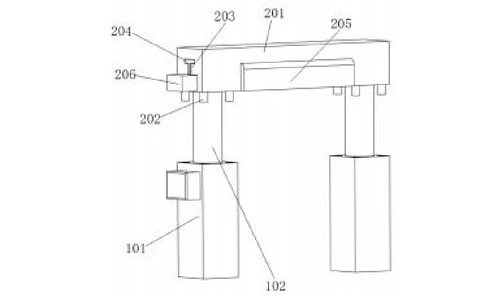

External structure of the heating device
Figuur 2 - verwarmingsinrichting, externe structuur

Vochtcondenserend luchtcircuit

Vochtige lucht wordt door een aanzuigopening (205) aan de rechterkant van het verwarmingsframe gezogen in luchtkanalen (207) die aan beide zijden van de vochtbehandelingsgoot (203) door het frame lopen. Een vochtcondenserende plaat (204) staat in het midden van de goot; de goot en de plaat zijn beide T-vormig en passen met een speling. De ventilatorinrichting (3) - een ventilatorkast (301) met een 7-vormig ventilatorkanaal (302), waarvan de motor (303) een as (304) aandrijft die boogvormige ventilatorbladen (306) op bladframes (305) draagt, waarbij het asuiteinde in de ventilatorkast wordt ondersteund door een lager - trekt hete, vochtige lucht over de koude condenserende plaat. Er vormen zich waterdruppels op het plaatoppervlak; droge lucht verlaat het andere uiteinde van het ventilatorkanaal en koelt het materiaal na verwarming.

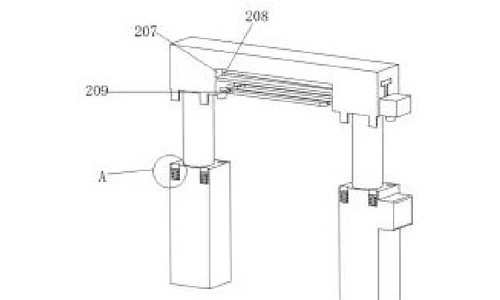

Internal structure of the heating device showing the condensing plate and air passages
Figuur 3 - verwarmingsinrichting, interne structuur

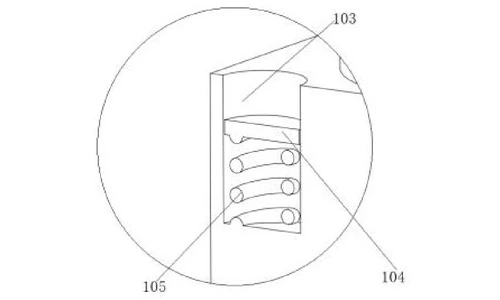

Detail at A of Figure 3
Figuur 4 - detail bij A van Figuur 3

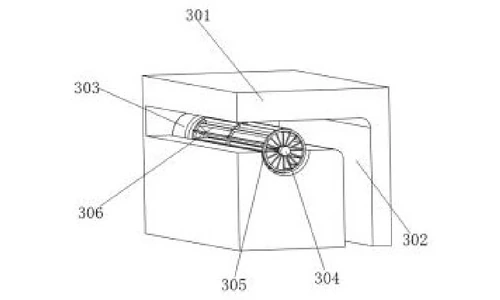

Fan assembly structure
Figuur 5 - structuur van de ventilatorconstructie

Condensaatafvoer

Druppels op de condenserende plaat vallen op natuurlijke wijze in een wateropvanggoot (208) daaronder - een hellende boogvormige plaat - en worden via het buitenste uiteinde afgevoerd naar een watertank (206). Het opgevangen vocht wordt weggevoerd van de machine in plaats van terug te keren naar de lucht, wat ervoor zorgt dat de elektrische verwarmingsbuis droog, roestvrij en duurzaam blijft.

Geclaimde voordelen

Voordeel Verantwoordelijk mechanisme
Verwarming op aanvraag terwijl de coater draait Elektrische verwarmingsbuis op het neergelaten verwarmingsframe
Hogere efficiëntie van de coatichemachine Warmte geleverd op de machinepositie op de vereiste hoogte
Verwarming beschermd tegen vocht en roest Dwarsstroomventilator die lucht over de vochtcondenserende plaat zuigt
Condensaat verwijderd uit het werkgebied Hellende opvanggoot die afvoert naar de watertank
Gemakkelijke herpositionering en hoogte-instelling Acht zwenkwielsets en een elektrische cilinderlift
Trillingsvrij omhoogbrengen van de verwarming Dempingsveren, bufferplaten en dempingsblokken

Hoe het zich verhoudt tot vaste verwarming rondom een coater

Twee omgevingsfactoren werken het coatproces tegen: wanneer de machine te koel draait, dalen de coatefficiëntie en wordt materiaal verspild, en tast vochtige lucht de apparatuur aan en veroorzaakt roest. Een vaste verwarming kan geen van beide op de juiste positie oplossen.

Afmeting Conventionele aanpak Dit gepatenteerde ontwerp
Positionering Vaste verwarming op een ingestelde locatie en hoogte Mobiele eenheid op acht zwenkwielsets met een elektrische cilinderlift
Vocht Vochtige lucht laat de verwarming en machine roesten Een dwarsstroomventilator voert lucht langs een vochtcondenserende plaat, condensaat wordt afgevoerd naar een tank
Heffen Handmatige of trillingsgevoelige lift Dempingsveren, bufferplaten en dempingsblokken absorberen schokken tijdens het heffen

Waar deze technologie vandaag de dag wordt gebruikt

Dit patent heeft betrekking op de mobiele verwarmings- en ontvochtigingsondersteuning achter de coaticmachines van TOB. De combinatie die het beschermt - elektrisch heffen, stralingswarmte ter plaatse en condenserende vochtverwijdering - is hoe onze coatinglijnen een stabiele thermische omgeving handhaven rond de coathingkop en het drooggedeelte.

Vragen over gerelateerde apparatuur: vraag een offerte aan

Veelgestelde vragen

Wat dekt patent CN215612935U?

Het heeft betrekking op een heftbare verwarmings- en ontvochtigingseenheid voor lithiumbatterijcoatingmachines: een telescopisch apparaat met een elektrische cilinder en staaf op acht zwenkwielsets, een verwarmingsframe met een elektrische verwarmingsbuis, en een ventilatorinrichting die vochtige lucht over een vochtcondenserende plaat leidt, waarbij het condensaat wordt afgevoerd naar een watertank.

Waarom heeft een coatingmachine een afzonderlijke verwarmingseenheid nodig?

De specificatie vermeldt dat temperatuur een grote invloed heeft op de werkefficiëntie van een coatingmachine, en dat slechte verwarming de productieaterialen van lithiumbatterijen ernstig kan verspillen. Deze eenheid levert warmte aan de coatingmachine op de vereiste positie en hoogte terwijl de machine werkt.

Hoe verwijdert de eenheid vocht uit de lucht?

Een dwarsstroomventilator voert vochtige lucht door de aanzuigopening en luchtkanalen naar de vochtbehandelingsbak, waar deze de koude T-vormige condensatieplaat ontmoet. Waterdruppels condenseren op het plaatoppervlak terwijl droge lucht de andere kant van het ventilatorkanaal verlaat, en de druppels vallen in een opvangbak die afvoert naar een watertank.

Waarom überhaupt vocht verwijderen op de verwarmingspositie?

Vocht in de werklucht zou anders de elektrische verwarmingsbuis bereiken, wat roest en voortijdige uitval veroorzaakt. Het condenseren van het vocht uit de lucht houdt het verwarmingselement droog, verlengt de levensduur en beschermt het te verwerken materiaal.

Hoe wordt het verwarmingsframe omhoog en omlaag gebracht?

De regelaar start de elektrische cilinder, waarvan de telescoopstang het verwarmingsframe naar de vereiste hoogte verplaatst. Dempingsoeningen met geveerde bufferplaten en viltkussens, gecombineerd met dempingsblokken onder het verwarmingsframe, vangen de beweging op en de eenheid wordt herpositioneerd op zijn acht zwenkwielsets.

Is patent CN215612935U nog van kracht?

Ja. Het is actief, ingediend op 1 september 2021 en verleend op 25 januari 2022, met een verwachte vervaldatum op 1 september 2031.
