Octrooi CN215610864U - Grote vacuümsluimermixer
Oct 23,2026Een vacuümmenger met dubbele trommel en hef-en-afdichtsysteem waarvan de drie roerstaafsets, wandschrapers en fasegeregelde snelheid batterijgrondstoffen omzetten in een volledig gedispergeerde elektrodeslurry.
Volledige beschrijving en tekeningen: CN215610864U op Google Patents
Bij de productie van lithium-ionbatterijen bepaalt het mengen en dispergeren van de celslurry meer dan 30% van de uiteindelijke productkwaliteit - de octrooibeschrijving noemt het de belangrijkste schakel in het gehele productieproces. Toch leverden de gebruikte mengers slechts een gemiddeld roereffect: onvoldoende gedispergeerde actieve deeltjes verplaatsen zich ongelijkmatig tussen de twee elektroden, en die ongelijkmatigheid volgt de slurry helemaal tot in de gecoate elektrode, de gedroogde coating en uiteindelijk de celcapaciteit en levensduur.
CN215610864U, ingediend op 26 augustus 2021, pakt het probleem op machineniveau aan: een vacuümmenger waarvan de slurrykamer wordt afgedicht door de ene trommel op de andere te tillen, waarvan het roerwerk drie sets roerstaven combineert met drie wandschraapstaven, en waarvan het reductietandwiel de regelaar in staat stelt een andere roersnelheid aan elke fase van de batch toe te wijzen.
Octrooi-informatie
| Publicatienummer | CN215610864U |
| Titel (origineel) | 一种搅拌效果好的大型电池原料搅拌机 (Vacuüm-slurrymenger met grote capaciteit) |
| Uitvinders | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| Huidige rechthebbende | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - de geregistreerde entiteit van TOB NEW ENERGY |
| Indieningsdatum | 26 augustus 2021 |
| Verleningsdatum | 25 januari 2022 |
| Documenttype | Gebruiksmodel (verleend, soortcode U) |
| Juridische status | Actief |
| Verwachte vervaldatum | 26 augustus 2031 |
| Tekeningen | 6 figuren |
Het productieprobleem dat dit octrooi oplost
Kathodesluik wordt opgebouwd uit bindmiddel, geleidend middel en kathodemateriaal; anodesluik uit bindmiddel en grafietkoolstof. Elke batch is een opeenvolging van vloeistof-vloeistof- en vloeistof-vast-meng-, oplos- en the disperseerstappen, vergezeld van veranderingen in temperatuur, viscositeit en de omgeving. Als de korrelvormige actieve materialen niet gelijkmatig worden verspreid, lijdt het transport van lithium-ionen tussen de elektroden eronder - en daarmee ook elk stroomafwaarts proces.
De specificatie benoemt het zwakke punt direct: het roereffect van de cellensluik was slechts gewoon in de toen beschikbare apparatuur, en slurry die niet volledig is gehomogeniseerd maakt de batterijkwaliteit ongelijkmatig over de markt. Het apparaat in CN215610864U is ontworpen om die kloof te dichten voordat de slurry de coater bereikt.
Hoe het mechanisme werkt
Kamer met dubbele cilinder en hef- en afdichtingssysteem

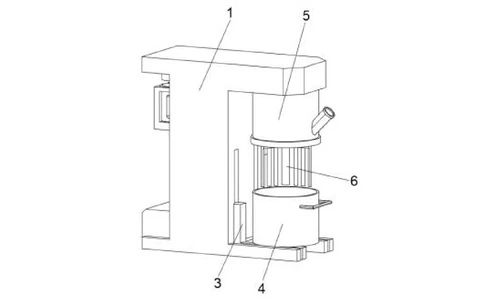

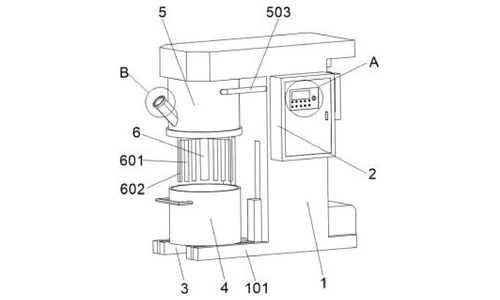

De mixer heeft geen onderdeur. Een lagere mengcilinder (4) bevindt zich op een heftafel (3) in de voet (101) van het frame (1). Een hefinrichting (7) rechtsonder in het frame tilt de tafel op totdat de onderste cilinder de vaste bovenste cilinder (5) ontmoet, waar een afdichtring tussen de twee cilinders de kamer sluit zodat deze kan worden gevacumeerd. De onderste en bovenste cilinders zijn gemaakt van roestvrij staal SUS304, gekozen in de specificatie vanwege stabiel fysisch en chemisch gedrag en corrosiebestendigheid.
Roerwerk met staven en wandafstrijkers
Binnen in de bovenste cilinder draagt het roerwerk (6) drie sets roerstaafjes (601) aan de binnenzijde en drie wandafstrijkstaven (602) aan de buitenzijde. De staven verspreiden de slurry; de afstrijkers tillen materiaal van de cilinderwand op en duwen het terug in de stroming, zodat er geen stagnatielaag achterblijft bij de wand en de batch grondig wordt geroerd in plaats van alleen in het midden te worden bewogen.
Vacuümleiding, kijkglas en besturing

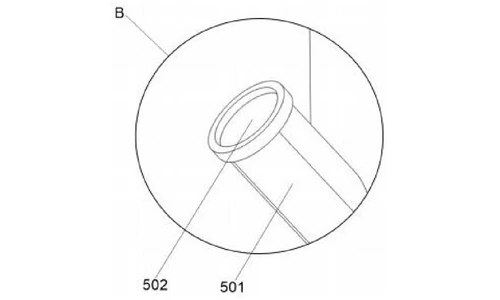

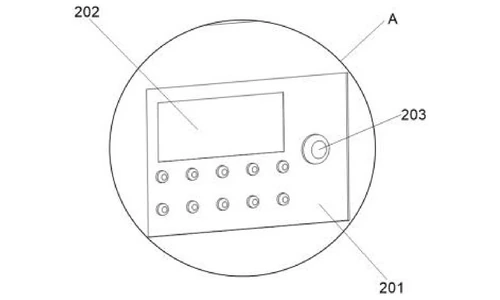

Een vacuümleiding (503) verbindt de voorkant van de bovenste cilinder met de vacuümeenheid in het frame, zodat lucht uit de afgesloten kamer wordt gezogen voor en tijdens het mengen. Een kijkglas (501) links onderaan de bovenste cilinder - afgesloten door een afdekkap (502) met een midden van gehard glas - stelt de operator in staat om de slurry in realtime te bekijken. De besturingseenheid (2) op de voorkant van het frame bevat een led-display (202) voor de werkparameters en een noodstopknop (203).

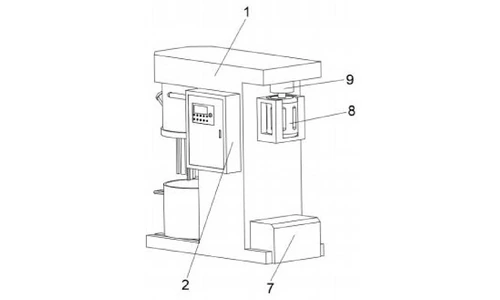

Kettingaangedreven reduceerstuk en trap-geregelde snelheid
De motor (8), bevestigd aan de framewand via een motorbevestigingszitting, bevindt zich boven een reduceerstuk (9). Het reduceerstuk brengt vermogen over op de roerder via een ketting, waarvan de specificatie vermeldt dat deze soepel en stil loopt. Omdat de uitgaande snelheid van het reduceerstuk wordt aangepast via de besturingseenheid, kan de machine verschillende snelheden toewijzen aan verschillende roerfasen van dezelfde batch - de tweede helft van het tweedelige antwoord van de specificatie op mengkwaliteit.
Bedrijfsvolgorde

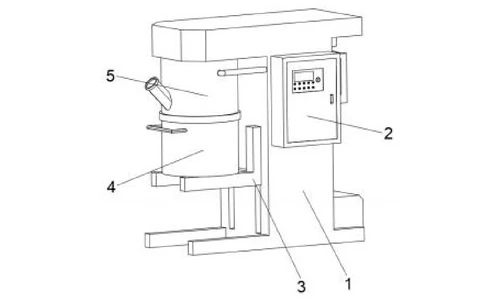

Grondstoffen worden in de onderste cilinder geladen terwijl deze op de verlaagde tafel staat. De hefinrichting verhoogt vervolgens de onderste cilinder tot dichtingscontact met de bovenste cilinder, de vacuümeenheid ontlucht de kamer en de motor start. De roerder laat de slurry door de toegewezen snelheidsfasen lopen terwijl de operator meekijkt door de kijkglasopening. Wanneer het mengen is voltooid, daalt de tafel, scheiden de cilinders zich en wordt de batch gelost.
Geclaimde Voordelen
| Voordeel | Verantwoordelijk mechanisme |
|---|---|
| Grondige slurrymenging, geen stagnante wandlaag | Drie roerstaafsets plus drie wandafstrijkstangen op de roerder |
| Hogere slurrykwaliteit per batch | Door de besturing aangepaste uitgaande snelheid van het reduceerstuk, getrapt over de mengcyclus |
| Luchtdichte, corrosiebestendige proceskamer | Door lift afgedichte SUS304-cilinders met een afdichtring bij de verbinding |
| Realtime visuele bewaking tijdens het mengen | Kijkglasopening met afdekkap van gehard glas |
| Stabiele, stille vermogensoverbrenging | Kettingaandrijving van het reduceerstuk naar de roerder |
Hoe het zich verhoudt tot conventionele slurrymengvaten
Elke slurrybatch is een opeenvolging van meng-, oplos- en dispergeerstappen met veranderende temperatuur en viscositeit. Als korrelig actieve materiaal niet volledig is gedispergeerd, lijdt de elektrodekwaliteit daaronder - dus de mixer zelf is waar consistentie wordt gewonnen of verloren.
| Dimensie | Conventionele benadering | Dit patentontwerp |
|---|---|---|
| Mengwerking | Enkele roerder, stagnante laag bij de wand | Drie sets roerstaafjes plus drie wandafstrijkstaven op één roerder |
| Snelheidsregeling | Vaste snelheid voor de hele batch | Kettingaangedreven reduceerbak met door de controller gestuurde snelheid tijdens het mengen |
| Procesaafdichting | Open of klemtype vat, lek- en corrosierisico | Lift-afgedichte SUS304 dubbele vaten met een afdichtingsring en vacuumleiding |
Waar deze technologie vandaag de dag wordt gebruikt
Dit patent heeft betrekking op de slurry-mengarchitectuur achter de grote vacuümmixers van TOB. De combinatie die het beschermt - een lift-afgedichte vatkamer, wandafstijkende agitatie en trapsgewijs geregelde snelheid - is hoe onze mengapparatuur de homogene elektrode-slurry levert waarvan de coatingkwaliteit afhankelijk is.
- 2000L planetaire vacuümmixer en dispergeermachine - mengen en dispergeren op produktieschaal voor batterij-slurry
- Elektrodevorbereidingsapparatuur - apparatuur voor slurrymengen, testen, coaten, walsen en snijden
Gerelateerde apparatuuraanvragen: offerte aanvragen
Veelgestelde Vragen
Wat dekt patent CN215610864U?
Het heeft betrekking op een vacuüm-slurrymixer met grote capaciteit voor batterijgrondstoffen, gebouwd rond een onderste mengvat dat omhoog wordt gebracht in afdichtend contact met een vast bovenste vat, een roerder met drie sets roerstaafjes en drie wandafstrijkstaven, een vacuumleiding naar de afgedichte kamer en een kettingaangedreven reduceerbak waarvan de snelheid door de controller wordt gestuurd.
Waarom is de kwaliteit van het slurrymengen zo belangrijk bij de productie van batterijen?
De specificatie vermeldt dat slurrymengen en -dispergeren meer dan 30% van de eindproductkwaliteit beïnvloeden bij de productie van lithium-ionbatterijen. Ongelijkmatig gedispergeerde actieve deeltjes verstoren het lithium-iontransport tussen de elektroden en tasten de gecoate elektrode, de celcapaciteit en de levensduur aan.
Waarom heeft de roerder zowel wandafstrijkstaven als roerstaafjes?
De drie sets roerstaafjes dispergeren de slurry, terwijl de drie wandafstrijkstaven materiaal van de vatwand tillen en terugbrengen in de stroming. Zonder afstrijkers hoopt zich een stagnante laag op bij de wand en wordt de batch nooit volledig gehomogeniseerd.
Hoe variëert de mixer de roersnelheid tussen de fasen?
De motor drijft de roerder aan via een reduceerbak die verbonden is via een ketting. De controller past de uitgangssnelheid van de reduceerbak aan, zodat verschillende roerfasen van de batch op verschillende snelheden draaien - het mechanisme dat volgens de specificatie zorgt voor een verdere verbetering van de slurrykwaliteit.
Van welke materialen zijn de mengvaten gemaakt?
Het onderste en bovenste vat zijn gemaakt van SUS304 roestvrij staal, dat volgens de specificatie stabiel is in fysiek en chemisch gedrag en bestand tegen corrosie; een afdichtingsring tussen de vaten houdt de kamer luchtdicht tijdens het vacuümmengen.
Is patent CN215610864U nog van kracht?
Ja. Het is Actief, ingediend op 26 augustus 2021 en verleend op 25 januari 2022, met een verwachte vervaldatum op 26 augustus 2031.
