Octrooi CN215600399U - Elektrodenwikkelmachine met heet mes

Oct 22,2026
VERLEEND GEBRUIKSMODEL · CN215600399U · ACTIEF
Octrooi CN215600399U - Elektrodenwikkelmachine met heet mes

Uitlijnen, transporteren, met warmte verzachten, wikkelen en heet snijden van een afgewerkte elektrodestrook op één machine - één operator voert de hele stap uit.

Volledige specificatie en tekeningen: CN215600399U op Google Patents

De elektrode is de drager waarop een batterij laadt en ontlaadt - de kern van de hele lithium-ion cel. De productie ervan loopt van pulpen via precisiecoating, kalanderen en snijden in stroken, op apparatuur die hoge walskracht, snijmessen, warmte en roterende mechanismen omvat. Toch was binnen die keten het wikkelen van de afgewerkte elektrodestrook een onderschat knelpunt: de specificatie vermeldt duidelijk dat de invloed van technologie aan de elektrodexijde zoals het wikkelproces vaak wordt onderschat, en dat het proces leed onder lage efficiëntie.

CN215600399U, aangevraagd op 9 september 2021, verandert het wikkelen van een handmatig karwei in een enkele gecontroleerde bewerking. De machine lijnt de strook verticaal uit, voert deze door sets rollen met zachte grip, verzacht deze met warmte voor een strakke wikkeling, wikkelen op een aangedreven platform, en - wanneer de spoel is vastgesnoerd - snijdt deze door met een heet snijmes. Eén operator, één machine, geen afzonderlijk snijstation.

Octrooi-informatie

Publicatienummer CN215600399U
Titel (origineel) 一种用于电池生产的电池极片卷绕机 (Electrode Winder with Integrated Hot Knife)
Uitvinders Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Huidige houder XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - de geregistreerde entiteit van TOB NEW ENERGY
Aanvraagdatum 9 september 2021
Verleningsdatum 21 januari 2022
Documenttype Gebruiksmodel (verleend, soortcode U)
Juridische status Actief
Verwachte vervaldatum 9 september 2031
Tekeningen 6 figuren
Over titels en terminologie op deze pagina. De Engelse titel hierboven is een door het engineeringteam van TOB NEW ENERGY gecontroleerde vertaling, gestandaardiseerd volgens de terminologie die in onze hele apparatuurlijn wordt gebruikt; het is geen machinale vertaling. De oorspronkelijke Chinese titel en conclusies vormen de authentieke tekst; een lezer die deze pagina met Google Patents vergelijkt, kan juist daarom formuleringsverschillen opmerken omdat de openbare gegevens daar machinaal zijn vertaald. Figuren en mechanismebeschrijvingen op deze pagina zijn afkomstig uit de Chinese specificatie en conclusies, en niet uit enige vertaling daarvan.
Een opmerking over het octrooitype. Dit is een Chinees gebruiksmodel-octrooi, dat de mechanische structuur van een apparaat beschermt in plaats van een chemische formulering of proces. Gebruiksmodellen hebben een looptijd van tien jaar en worden onderzocht op noviteit en praktische toepasbaarheid. Wat volgt is daarom een structurele beschrijving – de conclusies definiëren een toestel en de specificatie publiceert geen gemeten prestatiecijfers. Eventuele doorvoer- of tolerantiecijfers voor de productiemachines van TOB zijn afkomstig van onze apparatuurdatasheets en niet uit dit octrooidocument.

Het productieprobleem dat dit octrooi oplost

De specificatie legt uit waarom het wikkelen van elektroden meer aandacht verdient dan het krijgt. De elektrodestrip is de fysieke drager van lading en ontlading, dus hoe hiermee na het snijden wordt omgegaan, beïnvloedt alles stroomafwaarts. De wikkelstap was inefficiënt en de reden hiervoor is structureel: er waren verschillende afzonderlijke stations voor nodig – invoeren, uitlijnen, wikkelen en vervolgens het afsnijden van de afgewerkte rol van de binnenkomende strip – die elk de handen van een operator vereisten. CN215600399U combineert deze stations in één machine waarvan alle processen worden bestuurd vanaf één besturingselement.

Hoe het mechanisme werkt

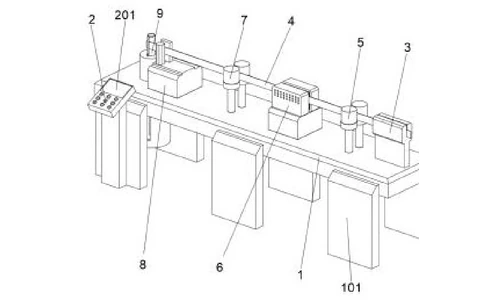

Overall structure of the electrode winder, first perspective view
Figuur 1 – algemene structuur van de elektrodewikkelmachine, eerste perspectivisch aanzicht

Strippad, van uitlijning tot wikkeling

De elektrodestrip (4) komt binnen in de positie-uitlijnstoel (3) aan de rechterkant van de machine en wordt aan de linkerkant uitgetrokken, zodat de strip in een vlak van de verticale hoek wordt geplaatst voordat er iets anders mee gebeurt. Vanaf de stoel passeert de strip achtereenvolgens door de eerste rolgroep (5), een verwarmingselement (6), de tweede rolgroep (7), de heetmessen snijder (8) met zijn hete snijmes (801), en ten slotte op de wikkelstaaf (9). Het machinelichaam (1) staat op een steun (101) en de besturing (2) met het led-display (201) bevindt zich linksvoor.

Rolgroepen die grijpen zonder krassen

De eerste en tweede rolgroep (5, 7) verplaatsen de strip naar links en worden elk rechtstreeks aangedreven door een eigen motor – de eerste aandrijfmotor (501) onder de eerste rolgroep en de tweede aandrijfmotor (701) onder de tweede. Hun buitenoppervlakken zijn bedekt met zacht rubber, wat volgens de specificatie twee taken vervult: voorkomen dat de metalen rolvlakken krassen maken op de elektrode, en voorkomen dat de strip naar beneden glijdt. Om de grip krachtig te maken, is de minimale spleet tussen de roloppervlakken ingesteld op 1 mm kleiner dan de elektrodedikte, waardoor de aandrukkdruk toeneemt zodat de strip niet kan wegglijden.

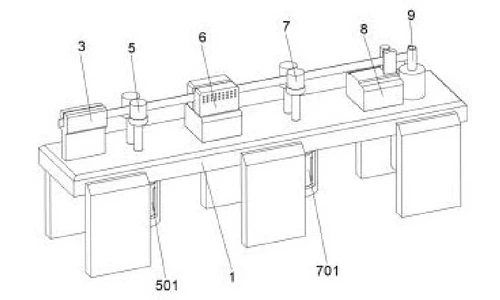

Overall structure of the electrode winder, second perspective view
Figuur 2 – algemene structuur van de elektrodewikkelmachine, tweede perspectivisch aanzicht

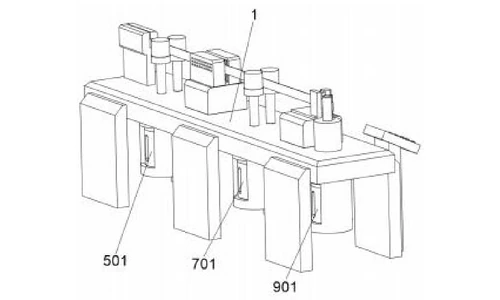

Overall structure of the electrode winder, third perspective view
Figuur 3 – algemene structuur van de elektrodewikkelmachine, derde perspectivisch aanzicht

Verwarmings- en wikkelplatform

De verwarming (6) verzacht de elektrodenstrook voordat deze wordt gewikkeld, zodat de strook zonder beschadiging om de staaf wordt gewikkeld. Het onderuiteinde van de wikkelstaaf (9) is verbonden met een wikkelplatform (902) aangedreven door de derde aangedreven motor (901). Een beweegbare persplaat (903) aan de voorste bovenkant van het platform drukt de strook tijdens het wikkelen tegen de zijkant van de wikkelstaaf; de binnenzijde hiervan is een boogoppervlak, wat het contactoppervlak vergroot zodat de verzachte strook stevig wordt aangedrukt terwijl het platform de staaf draait.

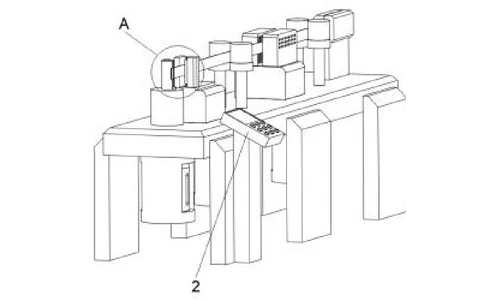

Overall structure of the electrode winder, fourth perspective view
Figuur 4 - algehele structuur van de elektrodenwikkelder, vierde perspectivisch aanzicht

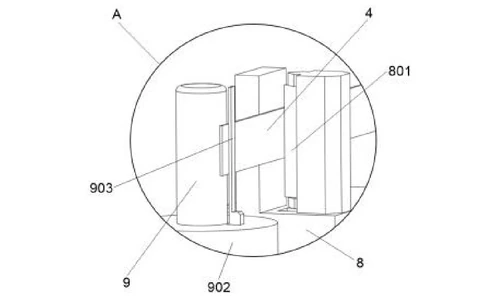

Enlarged view of detail A in Figure 4, showing the winding rod and pressing sheet
Figuur 5 - vergrote weergave van detail A in Figuur 4

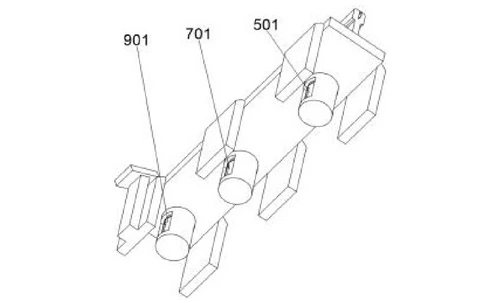

Overall structure of the electrode winder, fifth perspective view
Figuur 6 - algehele structuur van de elektrodenwikkelder, vijfde perspectivisch aanzicht

Afsnijden en bediening door één enkele operator

Wanneer de spoel gereed is en de elektrode met een band is vastgezet, snijdt het heet snijmes (801) op de hittedrādsnijder de strook door, en tilt de operator de afgewerkte spoel van de staaf. Omdat de verwarming, de hittedrādsnijder en het wikkelplatform alle elektrisch zijn verbonden met één besturingseenheid, bereikt het patent wat het als zijn voordeel benoemt: één persoon bedient één machine gedurende de gehele wikkelstap.

Geclaimde Voordelen

Voordeel Verantwoordelijk mechanisme
Productie met één operator per machine Alle stations verenigd onder één enkele besturingseenheid
Sterk verbeterde wikkelefficiëntie Geïntegreerd wikkelplatform en heetsnijafsnijding
Krasvrij, slipvrij strooktransport Rolsets met zachte rubberen bekleding en een spleetopening 1 mm onder de strookdikte
Nauwkeurige wikkelmeetkunde Positielineaire zitting die de strook in een verticaal vlak houdt
Strakke, beschadigingsvrije spoelopbouw Warmteverzachting plus boogvormige beweegbare persplaat

Hoe het zich verhoudt tot het elektroden wikkelen met meerdere stations

De wikkelstap vereiste verschillende afzonderlijke stations - invoeren, uitlijnen, wikkelen en snijden - wat het inefficiënt en arbeidsintensief maakte. Dit patent verenigt het hele strookpad in één machine onder één enkele besturingseenheid.

Dimensie Conventionele aanpak Dit patentontwerp
Indeling Afzonderlijke invoer-, uitlijn-, wikkel- en snijstations Alle stations verenigd in één machine onder één besturingseenheid
Strooktransport Grippen dat krassen of slippen kan veroorzaken Met zacht rubber beklede rollensets met een persnaadopening van 1 mm onder de strookdikte
Afsnijding Aparte snijstap na het wikkelen Geïntegreerde hete-mes-afsnijding op het wikkelplatform

Waar deze technologie vandaag de dag wordt gebruikt

Dit patent heeft betrekking op de wikkelarchitectuur achter de elektrodenwikkelaars van TOB. De opstelling die het beschermt - verticale strookuitlijning, zacht gegrepen transport, warmteverachting en hete-mes-afsnijding op één platform - is hoe onze wikkelapparatuur elektroderollen afwerkt zonder een aparte snijbewerking.

Vragen over gerelateerde apparatuur: vraag een offerte aan

Veelgestelde Vragen

Wat dekt patent CN215600399U?

Het heeft betrekking op een elektrodenwikkelmachine voor batterijproductie: een positie-uitlijnende zitting die de strook verticaal houdt, twee met zacht rubber beklede rollensets die de strook transporteren, een verwarmingselement dat deze zacht maakt, een hete-mes-snijder met een heet snijmes, en een wikkelstaaf op een aangedreven wikkelplatform met een beweegbaar persblad - dit alles bestuurd vanaf één besturingselement.

Waarom was het wikkelen van elektroden een knelpunt bij de batterijproductie?

Technologie aan de elektrodenzijde, zoals het wikkelproces, werd vaak onderschat, toch is de strook de drager voor het laden en ontladen van de batterij. De specificatie vermeldt dat het wikkelproces te lijden had onder een lage efficiëntie, wat deze machine aanpakt door toevoer, uitlijning, wikkelen en snijden te combineren in één gecontroleerde handeling.

Waarom zijn de rollensets bekleed met zacht rubber en ingesteld met een kleinere opening?

Het zachte rubber zorgt ervoor dat de metalen rolvlakken de elektrodenstrook niet bekrassen en helpt voorkomen dat de strook slipt. De minimale opening tussen de rolvlakken is ingesteld op 1 mm kleiner dan de elektrodedikte, wat de persdruk verhoogt zodat de strook tijdens het transport niet kan verschuiven.

Waarom de strook verwarmen voordat deze wordt gewikkeld?

Het verwarmingselement verzacht de elektrodenstrook voordat deze de wikkelstaaf bereikt, zodat de verzachte strook netjes om de staaf rolt. Het beweegbare persblad, waarvan de binnenzijde een boogoppervlak is, drukt de strook vervolgens stevig tegen de staaf terwijl het platform deze draait.

Hoe wordt de afgewerkte rol gescheiden van de inkomende strook?

Zodra het wikkelen is voltooid en de elektrode is vastgezet met een band, snijdt het hete snijmes op de hete-mes-snijder de strook doormidden. De operator tilt de afgewerkte rol vervolgens van de wikkelstaaf - het afsnijden gebeurt in de lijn, zonder apart snijstation.

Is patent CN215600399U nog van kracht?

Ja. Het is actief, ingediend op 9 september 2021 en verleend op 21 januari 2022, met een verwachte vervaldatum op 9 september 2031.
