Octrooi CN215543717U - Stof- en ijzerverwijderingseenheid voor kalanders

Oct 19,2026
GECONCESIONEERD GEBRUIKSMODEL · CN215543717U · ACTIEF
Elektrode Stof- en IJzerverwijderingseenheid voor Kalanders

C-vormige afvalbakken met elektromagneten, dubbele luchtpompen en schroefaangedreven borstelplaten die kalanderwalsen vrij houden van ijzerspanen en stof zonder de lijn te stoppen - het reinigingspatent achter de kalanderapparatuur van TOB.

Volledige specificatie en tekeningen: CN215543717U op Google Patents

Bij de productie van elektrodenplaten is de kalander (walsenpers) de plaats waar de coating wordt verdicht op de folie. Het proces moet schoon blijven om de baan defectvrij te houden - toch vermeldt de specificatie van CN215543717U een bekend productievloerprobleem: de toen in gebruik zijnde walsenpersen waren zeer onhandig te reinigen, en de machine moest worden gestopt voor reiniging, wat de productie-efficiëntie sterk verminderde. Metaalspanen en coatingstof zetten zich ook af op plaatsen waar ze terug in de elektrode kunnen worden geduwd.

CN215543717U, ingediend op 26 augustus 2021 en verleend op 18 januari 2022, biedt een oplossing met een zelfreinigende eenheid gebouwd rond de kalanderwalsen: elektromagneten trekken ijzerhoudende spanen uit de baanwidehat, luchtpompen zuigen stof van de walsvlakken en schroefaangedreven borstelplaten vegen het opgevangen vuil in een verzamellade - dit alles terwijl de walsen blijven draaien.

Patentinformatie

Publicatienummer CN215543717U
Aanvraagnummer CN202122023666.7U
Titel (origineel) 一种锂电池辊压机极片除尘除铁装置 (Electrode Dust & Iron Removal Unit for Calenders)
Uitvinders Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Huidige houder XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - de geregistreerde entiteit van TOB NEW ENERGY
Indieningsdatum 26 augustus 2021
Datum van toekenning 18 januari 2022
Documenttype Gebruiksmodel (soortcode U)
Juridische status Actief
Verwachte vervaldatum 26 augustus 2031
Tekeningen 4 figuren
Officieel register Google Patents - CN215543717U
Over titels en terminologie op deze pagina. De Engelse titel hierboven is een door het engineeringteam van TOB NEW ENERGY gecontroleerde vertaling, gestandaardiseerd naar de terminologie die in onze hele apparatuurlijn wordt gebruikt; het is geen machinale vertaling. De originele Chinese titel en conclusies zijn de autoritatieve tekst - een lezer die deze pagina vergelijkt met Google Patents kan merkbare verschillen in formulering opmerken juist omdat het openbare register daar machinaal is vertaald. Figuren en mechanismebeschrijvingen op deze pagina zijn ontleend aan de Chinese specificatie en conclusies, en niet aan enige vertaling daarvan.
Een opmerking over het patenttype. Dit is een Chinees gebruiksmodelpatent, dat de mechanische structuur van een apparaat beschermt in plaats van een chemische formulering of proces. Gebruiksmodellen hebben een termijn van tien jaar en worden onderzocht op noviteit en praktische toepasbaarheid. Wat volgt is daarom een structurele beschrijving - de conclusies definiëren een apparaat en de specificatie publiceert geen gemeten prestatiecijfers. Eventuele doorvoer- of tolerantiegetallen voor de productiemachines van TOB zijn afkomstig van onze apparatuurgegevensbladen, en niet van dit patentdocument.
Wie de houder is van dit patent. CN215543717U is een verleend Chinees gebruiksmodel in handen van TOB NEW ENERGY en geregistreerd onder onze geregistreerde entiteit, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. Beide uitvinders die in het openbare register worden genoemd - Dany Huang (Huang Zhengyao) en Tobey Chen (Chen Lucai) - zijn leden van het engineeringteam van TOB.

Het productieprobleem dat dit patent oplost

Het reinigen van een kalander betekende vroeger dat deze moest worden stilgezet. Bij het proces van lithiumbatterij-elektrodenplaten - mengen, coaten, walsen, snijden, tablassen en meer - zorgt walsen ervoor dat het actieve materiaal zich dicht en gelijkmatig aan de folie hecht. Maar naarmate rollen draaien, hopen stof en metaaldeeltjes zich op op hun oppervlak, en de persen die destijds in gebruik waren, hadden geen manier om te worden gereinigd zonder de machine te stoppen. De specificatie identificeert die stilstand als een directe klap voor de productie-efficiëntie.

Ijzer is een ander probleem dan stof. IJzerhoudende deeltjes in de buurt van een kalander zijn niet alleen cosmetisch vuil. Als een metaalspaan wordt opgepikt door de baan en in de afgewerkte elektrode wordt gedrukt, wordt dit een potentiële interne kortsluiting in de geassembleerde cel. Alleen afzuiging kan magnetische spanen niet betrouwbaar van een bewegende rol tillen - daarom combineert de unit luchtzuiging met elektromagneten.

Een constante walsdikte vereist ook een stabiel proces. De specificatie vermeldt dat verschillende elektrodespanningen de plasticiteit van het elektrodemateriaal veranderen en direct van invloed zijn op de gewalste dikte, dus de machine die de baan verwerkt mag de spanning niet verstoren tijdens het reinigen.

Hoe het mechanisme werkt

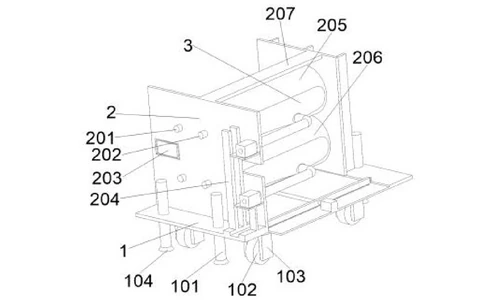

CN215543717U Figure 1 - left side overall view of the dust and iron removal unit
Figuur 1 - linkeroverzicht van de unit. Bron: Officiële publicatie CN215543717U (publiek domein).

Frame en rolwagen (conclusie 1)

De unit is gebouwd op een bodemplaatstructuur en twee zijplaatstructuren die de bovenste en onderste kalanderrollen dragen. Elke rol draait op een rolas gemonteerd in de zijplaten, aangedreven door motoren op een motorframe dat vier motoren bevat. Een bedieningspaneel op de zijstructuur is elektrisch verbonden met de vier motoren, de luchtpompen, beide borstelplaatmotoren, de elektromagneten en de externe stroomvoorziening, zodat een operator de hele reinigingscyclus vanaf één plaats start en stopt.

Magnetischevangst en vacuümopname (conclusie 1)

Naast elke rol bevindt zich een vuilaantrekkingsbak waarvan de holte die naar de rol is gericht boogvormig is, zodat de hele bak een C-vorm vormt die de rol omsluit. Een elektromagneet aan het buitenste uiteinde van elke bak wordt tijdens de werking ingeschakeld en trekt ferrometalen (ijzeren) spanen uit de rolzone weg. Aan de tegenoverliggende zijde van elke rol zuigen afzuigopeningen, die via slangen zijn verbonden met twee lucht- pompen, stof en fijn vuil van de rolvlakken af.

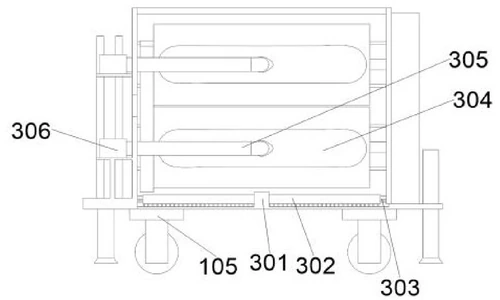

CN215543717U Figure 2 - front view of the unit
Figuur 2 - vooraanzicht van de eenheid. Bron: officiële publicatie CN215543717U (publiek domein).

Met een schroef aangedreven vegen in de vuilbakken (conclusies 2 en 4)

In elke vuilaantrekkingsbak is een vierkante borstelplaat, bekleed met fijne borstelharen, geschroefd op een eerste spindel gemonteerd in de zijplaatstructuur. Wanneer de schroef draait, veegt de plaat de spanen die de elektromagneet uit de baanarmoede heeft getrokken naar het verzameluiteinde van de bak.

Vegen van de bodemplaat en verzamellade (conclusies 2 en 8)

Een lange borstelplaatmotor in het midden van de bodemplaatstructuur draait een tweede spindel, en een lange borstelplaat die op die schroef is geschroefd draagt borstelharen aan de onder- rand en beide zijden. Deze veegt spanen en stof die op de bodemplaat vallen uit de machine. Aan het uiteinde van elke vuilbak ontvangt een vuilverzamelbak het opgeveegde vuil; een lade aan de onderzijde, voorzien van een handgreep, wordt naar buiten getrokken om te worden geleegd.

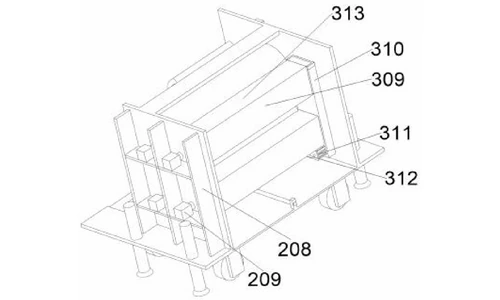

CN215543717U Figure 3 - right side overall view of the unit
Figuur 3 - overzichtsaanzicht rechterkant van de eenheid. Bron: officiële publicatie CN215543717U (publiek domein).

Mobiliteit en verankering (conclusies 5 tot 7)

De bodemplaat staat op vier schroefdraadnivelleringspoten voorzien van zuignappen , zodat de eenheid stevig voor de kalander is bevestigd; een zwenkwiel (rolwiel op een roterende schijf) zorgt ervoor dat deze naar de volgende machine kan worden verplaatst wanneer dat nodig is. Een verstevigings- plaat tussen de twee zijplaten verstevigt het frame.

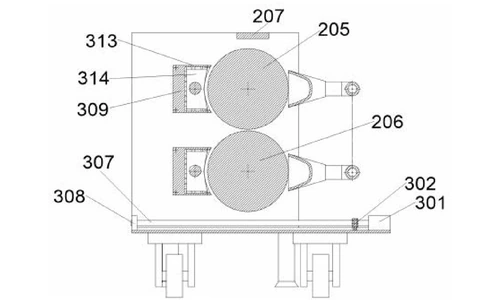

CN215543717U Figure 4 - cross-sectional view of the unit
Figuur 4 - dwarsdoorsnede van de eenheid. Bron: officiële publicatie CN215543717U (publiek domein).

Cyclus van de werking

Wanneer de eenheid via het bedieningspaneel is ingeschakeld, drijven de motoren de bovenste en onderste rollen aan, trekken de elektromagneten metaalvuil in de aantrekkingsbakken, en zuigen de luchtpompen stof af van de rolvlakken. Periodiek laat het bedieningspaneel de twee spindelmotoren draaien: de vierkante borstelplaten duwen het gevangen vuil in de bakken naar de vuilverzamelbakken, en de lange borstelplaat veegt de bodemplaat schoon.

Geclaimde Voordelen

Voordeel Verantwoordelijk mechanisme
Walsoloppervlakken gereinigd terwijl de calander blijft draaien Elektromagneten plus dubbele luchtpompen die inwerken op de bewegende bovenste en onderste walsen
Ferrometalen spanen verwijderd ondanks dat afzuiging alleen ze niet kon optillen Geactiveerde elektromagneten in de C-vormige vuilaantrekkingsboxen
Zelfreinigend opvangtraject, geen handmatig schrapen van de walsen Door een spindel aangedreven vierkante en lange borstelplaten die vegen in een vuilopvangbak met lade
Start en stop van de volledige reinigingscyclus door één operator Centraal bedieningspaneel aangesloten op motoren, pompen, borstelmotoren en elektromagneten
Snelle positionering bij elke calander en stevige verankering tijdens gebruik Universeel zwenkwiel plus vier zuignap-stelvoeten; verstevigingsplaat tussen zijplaten

Hoe het zich verhoudt tot het stoppen van de calander om deze te reinigen

Het reinigen van een calander betekende vroeger dat deze moest worden gestopt. Terwijl de walsen draaien, hopen stof en metaaldeeltjes zich op het walsenoppervlak op, en de in gebruik zijnde persen hadden geen manier om deze tijdens de productie te verwijderen. Dit apparaat reinigt terwijl de calander blijft draaien.

Dimensie Conventionele aanpak Dit gepatenteerde ontwerp
Reinigingsmodus Lijn gestopt, walsen met de hand gereinigd Elektromagneten en dubbele luchtpompen reinigen de bewegende bovenste en onderste walsen
Ferrometalen spanen Afzuiging alleen kan zware spanen niet optillen Geactiveerde elektromagneten in C-vormige vuilboxen trekken ferrometalen deeltjes aan
Residutraject Handmatig schrapen van walsenoppervlakken Door een spindel aangedreven borstelplaten vegen vuil in een opvangbak met lade, gestart vanaf één bedieningspaneel

Waar deze technologie vandaag de dag wordt gebruikt

Dit patent beschermt de zelfreinigende architectuur van TOB's calanderondersteuningsapparatuur. Het principe dat het behandelt - elektromagnetische opvang plus vacuümopname plus schroefgedreven vegen, lopend zonder lijnstop - is hoe onze reinigingseenheden elektrodecalandreringsstations vrij houden van ijzerspanen en stof.

Vragen over gerelateerde apparatuur: vraag een offerte aan

Veelgestelde Vragen

Wat dekt patent CN215543717U?

Het heeft betrekking op een stof- en ijzerverwijderingseenheid voor de walsen van een electrodecalander. De eenheid heeft een bodemplaatstructuur, zijplaatstructuren die de bovenste en onderste calanderwalsen dragen, en een reinigingsstructuur met C-vormige vuilaantrekkingsboxen voorzien van elektromagneten, afzuigpoorten verbonden met twee luchtpompen, en door een spindel aangedreven borstelplaten die verzameld vuil in een opvangbak met lade vegen.

Waarom is stof- en ijzerverwijdering nodig op een calander?

Metaaldeeltjes en coatingstof hopen zich op op de walsenoppervlakken terwijl de calander loopt. Als deze niet worden verwijderd, kunnen ze de elektrodebaan verontreinigen, en de rollenpersen die destijds in gebruik waren, moesten worden gestopt voor reiniging, wat de productie-efficiëntie sterk verminderde. De eenheid verwijdert ferrometalen spanen met elektromagneten en stof met luchtpompen terwijl de walsen blijven draaien.

Hoe verwijderen de elektromagneten en luchtpompen ijzer en stof?

Een elektromagneet aan het buitenuiteinde van elke C-vormige vuilaantrekkingsbox wordt tijdens de werking geactiveerd en trekt ferrometalen (ijzeren) spanen uit de walszone. Aan de tegenovergestelde kant van elke wals zuigen afzuigpoorten, die via buizen zijn verbonden met twee luchtpompen, stof en los vuil van de walsenoppervlakken.

Hoe verwijdert de eenheid het opgevangen vuil?

Een vierkante borstelplaat in elke vuilbak wordt aangedreven door een eerste lead screw en veegt de magnetisch verzamelde spanen in een vuilopvangbak met een uittrekbare lade; een lange borstelplaat aangedreven door een tweede lead screw veegt spanen en stof van de bodemplaat en uit de machine. Alle borstelmotoren, pompen en elektromagneten worden bestuurd door één bedieningspaneel.

Kan de eenheid tussen calenders worden verplaatst en hoe wordt deze vastgezet?

Hij staat op vier stelvezels met schroefdraad die zijn voorzien van zuignappen, waarmee hij stevig voor een calender wordt vastgezet, en op een universeel zwenkwiel – een rolwiel op een draaiende schijf – zodat hij naar de volgende machine kan worden gereden. Een verstevigingsplaat tussen de twee zijplaten verstevigt het frame.

Is octrooi CN215543717U nog van kracht?

Ja. Het is Actief, ingediend op 26 augustus 2021, verleend op 18 januari 2022, met een verwachte vervaldatum op 26 augustus 2031 onder de Chinese gebruiksmodelltermijn van tien jaar.
