Octrooi CN215549102U - Apparaat voor het trimmen van batterijranden in batches

Oct 19,2026
VERLEEND GEBRUIKSMODEL · CN215549102U · ACTIEF
Octrooi CN215549102U - Apparaat voor het trimmen van batterijranden in batches

Gevormde batterijen worden gestapeld in een pijlermagazijn, één cel tegelijk naar een gedempte klem geduwd en automatisch bijgesneden - een batch-antwoord op de trimmers voor enkelvoudige cellen die batterijlijnen vertraagden.

Volledige specificatie en tekeningen: CN215549102U op Google Patents

Polymeer-lithium-ionbatterijen worden na formatie verzegeld en ontgast, en de randen van het verzegelde zakje moeten vervolgens worden bijgesneden. De specificatie van CN215549102U stelt de knelpunt eenvoudig: de trimapparaten die toen in gebruik waren, klemden en trimden één batterij tegelijk, waardoor de doorvoer laag bleef op de lijn na de formatie.

CN215549102U, ingediend op 26 augustus 2021 en verleend op 18 januari 2022, vervangt het model voor behandeling één voor één door een batch-magazijn. Batterijen worden gestapeld tussen vier pijlers, een duwer voert de onderste cel in de werkzone, een gedempte klem houdt deze vast en een door een motor aangedreven mes trimt de rand - waarna de volgende cel wordt ingevoerd. Eén operator laadt de stapel; de trimcyclus herhaalt zich.

Octrooi-informatie

Publicatienummer CN215549102U
Titel (origineel) 一种电池用切片装置 (Batch Battery Edge-Trimming Device)
Uitvinders Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Huidige houder XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - de geregistreerde entiteit van TOB NEW ENERGY
Indieningsdatum 26 augustus 2021
Datum van verlening 18 januari 2022
Documenttype Gebruiksmodel (soortcode U)
Juridische status Actief
Verwachte vervaldatum 26 augustus 2031
Tekeningen 4 figuren
Officiële registratie Google Patents - CN215549102U
Over titels en terminologie op deze pagina. De Engelse titel hierboven is een door mensen beoordeelde vertaling door het ingenieursteam van TOB NEW ENERGY, gestandaardiseerd naar de terminologie die in onze apparatuurlijn wordt gebruikt; het is geen machinale vertaling. De originele Chinese titel en conclusies zijn de gezaghebbende tekst - een lezer die deze pagina vergelijkt met Google Patents kan merkbare verschillen in wording opmerken juist omdat het openbare register daar machinaal is vertaald. Figuren en mechanismebeschrijvingen op deze pagina zijn afkomstig uit de Chinese specificatie en conclusies, en niet uit enige vertaling daarvan.
Een opmerking over het patenttype. Dit is een Chinees gebruiksmodel-patent, dat de mechanische structuur van een apparaat beschermt in plaats van een chemische formulering of proces. Gebruiksmodellen hebben een termijn van tien jaar en worden getoetst op nieuwheid en praktische toepasbaarheid. Wat volgt is daarom een structurele beschrijving - de conclusies definiëren een apparaat en de specificatie publiceert geen gemeten prestatiecijfers. Eventuele doorvoer- of tolerantiecijfers voor de productiemachines van TOB zijn afkomstig uit onze apparatuurdatasheets, niet uit dit patentdocument.
Wie de houder is van dit patent. CN215549102U is een verleend Chinees gebruiksmodel in het bezit van TOB NEW ENERGY en gedeponeerd onder onze geregistreerde entiteit, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. Beide uitvinders die in het openbare register worden genoemd - Dany Huang (Huang Zhengyao) en Tobey Chen (Chen Lucai) - zijn leden van het TOB-engineeringteam.

Het productieprobleem dat dit patent oplost

Het bijsnijden van losse cellen beperkt de post-formatielijn. Lithium-ion polymeercellen moeten na de formatie worden ontgast en geseald, en de gesealde zak moet vervolgens aan de randen worden bijgesneden. De meeste beschikbare snijapparaten losten dit op door één cel per keer vast te zetten en bij te snijden, en de specificatie identificeert die modus als de oorzaak van een lage werkefficiëntie in batterijsnij- (en trim-)apparatuur.

Laden, klemmen en snijden moesten worden verenigd in één cyclus. Het antwoord van het patent is een apparaat waarin gestapelde cellen klaarstaan in een magazijn, naar voren worden gevoerd door een duwer, worden vastgeklemd door een speciaal fixatieapparaat en worden bijgesneden door een mes dat meebeweegt met zijn eigen stootplaat - waarbij elke stap van de snijslag automatisch per cel wordt uitgevoerd.

Hoe het mechanisme werkt

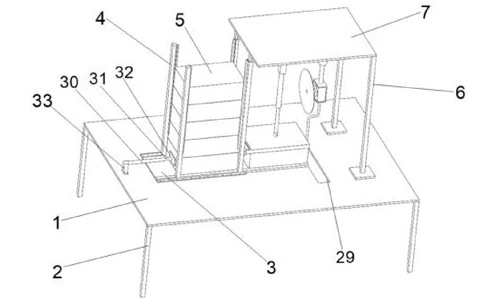

CN215549102U Figure 1 - overall structure of the edge-trimming device
Figuur 1 - algemene structuur van het randtrimapparaat. Bron: officiële publicatie CN215549102U (publiek domein).

Werkplaat, poten en montageframe (conclusies 1 en 2)

Een werkplaat rust op vier poten op de hoeken. Een railplaat is op de werkplaat bevestigd, met aan beide zijden montageplaten voorzien van montagegaten voor een stevige bevestiging. Twee beugels op de werkplaat en twee van de stijlen ondersteunen samen een montageplaat boven de werkzone; het batterijfixatieapparaat en het snijapparaat hangen aan die montageplaat.

Stijlenmagazijn voor de stapel (conclusies 3 en 4)

Vier stijlen rijzen op vanaf de railplaat en omsluiten een rechthoekige driedimensionale ruimte waarin de te verwerken batterijen zijn gestapeld. Hoekhouders op de stijlen zorgen ervoor dat de stapel niet omvalt of cellen verliest. Eén zijde van twee tegenover elkaar liggende stijlen is voorzien van een geleidegroef, en de bovenkant van de stijlen is voorzien van montageblokken die het batterijfixatieapparaat positioneren.

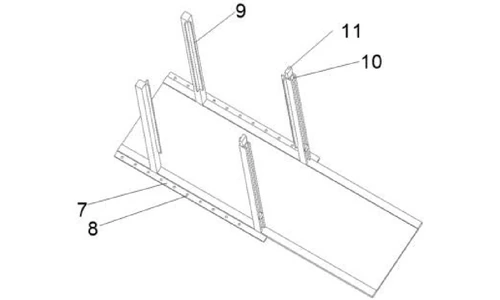

CN215549102U Figure 2 - structure of the track plate
Figuur 2 - structuur van de railplaat. Bron: officiële publicatie CN215549102U (publiek domein).

Batterijfixatieapparaat (conclusies 5 en 6)

Een eerste montagestang onder de montageplaat draagt een eerste huls, waarin een eerste telescopische stang schuift. De stang is vastgeschroefd aan een eerste montagecilinder bovenop een batterijbevestigingsplaat; twee tweede montagestangen op de plaat verbinden met twee glijders die in de geleidegroeven van de stijl bewegen. Terwijl de telescopische stang uitschuift, schuift de bevestigingsplaat recht naar beneden op de cel. De onderkant van de bevestigingsplaat heeft een groef aangepast aan de breedte van de batterij, bekleed met een kussenkussen, zodat de klem de cel zowel lateraal lokaliseert als zonder schade indrukt.

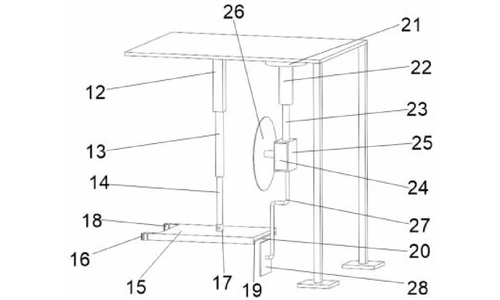

CN215549102U Figure 3 - structure of the battery fixing device and the cutting device
Figuur 3 - structuur van de batterijbevestigingsinrichting en de snijinrichting. Bron: officiële publicatie CN215549102U (publiek domein).

Snijinrichting en afsnijpositiestop (conclusies 7 en 8)

De snijinrichting hangt aan dezelfde montageplaat via een tweede montagecilinder, een tweede huls en een schuivende tweede telescopische stang die een hol mondstuk. In het holle stuk drijft een motor een snijmes aan. Een opvouwbare stang vastgemaakt onder het holle stuk eindigt in een aanzetplaat waarvan het linkervlak is uitgelijnd met het linkervlak van het snijmes - de cel wordt tegen deze plaat geduwd, die de positie in de lengterichting vastlegt voordat het mes snijdt.

Snijspeling en duwinrichting (conclusies 9 en 10)

De werkplaat heeft een holle groef recht onder het snijapparaat. Tijdens de snijslag gaat de aanzetplaat door deze groef naar beneden, waardoor het mes over de volledige rand van de cel kan bewegen. Het aanvoeren wordt verzorgd door een duwmechanisme gemonteerd op een bevesigingsblok op de werkplaat: een derde huls verschuift een derde telescopische stang die een duwplaat in het magazijn brengt om de onderste cel te verplaatsen.

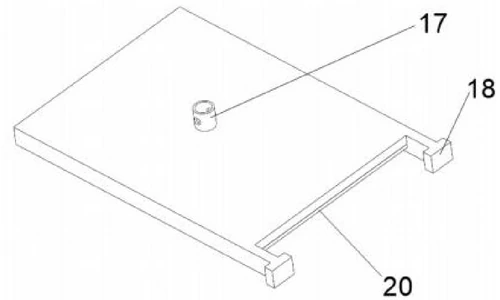

CN215549102U Figure 4 - structure of the battery fixing plate
Figuur 4 - structuur van de batterijbevestigingsplaat. Bron: CN215549102U officiële publicatie (publiek domein).

Werkcyclus

Meerdere batterijen worden gestapeld in de ruimte omsloten door de vier kolommen. Het duwmechanisme duwt de onderste cel in het werkgebied totdat een uiteinde van de cel tegen de aanslagplaat (aanzetplaat) komt, en trekt zich dan terug. Het batterijbevestigingsapparaat schuift naar beneden en de bevestigingsplaat drukt op de cel. De motor start, het snijapparaat daalt - waarbij de aanzetplaat gelijktijdig door de holle groef naar beneden beweegt - en het mes snijdt de rand van de cel bij. De cyclus herhaalt zich voor de volgende cel in de stapel.

Geclaimde voordelen

Voordeel Verantwoordelijk mechanisme
Cellen opeenvolgend bijgesneden vanuit één geladen stapel Kolommagazijn met hoekhouders plus duwmechanisme dat bij elke cyclus de onderste cel aanvoert
Nauwkeurige, herhaalbare snijpositie Aanzetplaat op de vouwstang uitgelijnd in hetzelfde vlak als het snijmes
Schadevrije klemming over de celbreedtes Bevestigingsplaatgroef afgestemd op de batterijbreedte, gedempte onderkant, geleiders lopend in kolomgeleidingsgroeven
Onbelemmerde mesbeweging over de hele rand Holle groef in de werkplaat waardoor de aanzetplaat onder het werkoppervlak kan passeren
Compacte tafelopstelling Op poten gemonteerde werkplaat, spoorplaat, gedeelde montageplaat voor klem en snijder

Hoe dit zich verhoudt tot het bijsnijden van enkele cellen

De meeste snijapparaten die destijds beschikbaar waren, fixeerden en sneden één cel tegelijk bij, en de specificatie wijst die modus aan als de oorzaak van een lage werkefficiëntie op de post-formatielijn. Dit apparaat verwerkt in plaats daarvan een hele stapel.

Dimensie Conventionele aanpak Dit octrooiontworp
Doorvoer Eén cel gefixeerd en bijgesneden per cyclus Kolommagazijn houdt een stapel vast; een duwmechanisme voert de onderste cel opeenvolgend aan
Snijpositie Positie ingesteld voor elke cel Aanzetplaat uitgelijnd in hetzelfde vlak als het snijmes zorgt voor een herhaalbare aanslag
Klemming Stijve klem, risico op beschadiging Op breedte afgestemde groef met gedempte onderkant en glijstukken

Waar deze technologie vandaag de dag wordt gebruikt

Dit patent beschermt de architectuur voor het in batches toevoeren en trimmen die wordt gebruikt in de nabehandelingsapparatuur voor accu's van TOB. De cyclus die het omvat - stapelen, duwen, klemmen, trimmen - is hoe onze trimmersstations verzegelde pouch-cellen verwerken zonder dat handeling per cel nodig is.

Vragen over gerelateerde apparatuur: vraag een offerte aan

Veelgestelde vragen

Wat dekt patent CN215549102U?

Het betreft een batch-randtrimapparaat voor accu's voor gevormde, verzegelde accu's. Cellen worden gestapeld tussen vier pijlers op een spoorplaat, een duwapparaat voert de onderste cel naar de werkzone, een accubevestigingsapparaat met een gedempte breedte-aangepaste groef klemt deze vast, en een aangedreven snijmes trimt de rand - waarna de volgende cel automatisch wordt toegevoerd.

Waarom accu's in een batch toevoeren in plaats van één voor één?

De trimapparaten die vóór dit patent werden gebruikt, bevestigden en trimden één lithium-ion-accu per cyclus, en in de specificatie wordt die modus aangewezen als de oorzaak van een lage werkefficiëntie. Door de cellen in een stapel te bewaren en elke cyclus de onderste cel in de trimpositie te duwen, kan één operator een hele stapel verwerken zonder elke cel met de hand te verplaatsen.

Hoe houdt het apparaat elke accu vast zonder deze te beschadigen tijdens het trimmen?

Een telescopisch stangenmechanisme schuift de accubevestigingsplaat langs pijlergeleidegroeven omlaag totdat deze op de cel drukt. De onderkant van de plaat heeft een groef die is afgestemd op de breedte van de accu en is bekleed met een kussentje, zodat de klem de cel lateraal locateert en stevig vasthoudt zonder de pouch te beschadigen.

Hoe wordt de trimpositie nauwkeurig gehouden van cel tot cel?

Een aanslagplaat die met een vouwstang aan het snijapparaat is bevestigd, heeft de linkerkant uitgelijnd met de linkerkant van het snijmes. De duwer brengt elke cel naar voren totdat het uiteinde de aanslagplaat raakt, waardoor de lengtepositie wordt vastgelegd, en het mes trimt vervolgens elke cyclus op dezelfde uitgelijnde positie.

Is patent CN215549102U nog van kracht?

Ja. Het is Actief, aangevraagd op 26 augustus 2021, verleend op 18 januari 2022, met een verwachte vervaldatum op 26 augustus 2031 onder de Chinese termijn voor gebruiksmodellen van tien jaar.
