Octrooi CN215506637U - Toevoerinrichting met trilzeef
Sep 29,2026Zeeft samengeklonterde brokken uit poeder voordat het de menger bereikt en voert het vervolgens in - zodat een grote menger veilig kan worden gevoed terwijl deze blijft draaien.
Volledige specificatie en tekeningen: CN215506637U op Google Patents
Batterijslurry begint als vaste of poedervormige grondstof - en poeder dat blijft staan, gaat klonteren. Brokken die de menger bereiken, verminderen de mengkwaliteit en de hardste brokken kunnen de menger zelf beschadigen. Toch hadden de twee destijds gebruikte toevoermethoden hun eigen problemen: handmatige toevoer bood de operator weinig bescherming en was inefficiënt, en vacuümtoevoer was duur met complexe trilapparatuur. Geen van beide kon materiaal toevoegen terwijl de menger draaide.
CN215506637U, ingediend op 9 september 2021, lost beide kanten van het probleem op. Het zeeft de grondstof voordat deze ooit de menger binnengaat, en het drijft de zeef mechanisch aan vanaf dezelfde motor die de schroeftransporteur aandrijft - geen aparte vibrator, geen extra actuator.
Patentinformatie
| Publicatienummer | CN215506637U |
| Aanvraagnummer | CN202122171553.1U |
| Titel (origineel) | 一种基于大型搅拌机用上料装置 (Toevoerinrichting met trilzeef voor grote mengers) |
| Uitvinders | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| Huidige rechtverkrijgende | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - de geregistreerde entiteit van TOB NEW ENERGY |
| Indieningsdatum | 9 september 2021 |
| Verleningsdatum | 14 januari 2022 |
| Documenttype | Gebruiksmodel (verleend, soortcode U) |
| Juridische status | Actief |
| Verwachte verloopdatum | 9 september 2031 |
| Voorwaartse citaties | Geciteerd door 1 daaropvolgend octrooi |
| Tekeningen | 5 figuren |
| Officieel register | CN215506637U op Google Patents |
Het productieprobleem dat dit octrooi oplost
Grondstoffen in poedervorm voor lithiumbatterijslurry hebben de neiging om tijdens opslag te klonteren. De specificatie somt de gevolgen op in volgorde van ernst: koekvorming vermindert de roerkwaliteit en klonten die zijn uitgehard kunnen zelfs de menger zelf breken. Wat betreft het toevoeren: handmatig laden plaatst de operator naast een draaiende machine zonder echte beschermende maatregelen en kan de productie niet bijhouden; vacuümladen vereist dure apparatuur en complexe vibratiehardware. Het resultaat waar het octrooi naar streeft, staat in de samenvatting: grondstof die wordt gezeefd vóór de menger, een operator die uit de buurt van de menger kan blijven, en een apparaat dat materiaal kan toevoegen terwijl de menger blijft mengen.
Hoe het mechanisme werkt
Inlaat en zeven

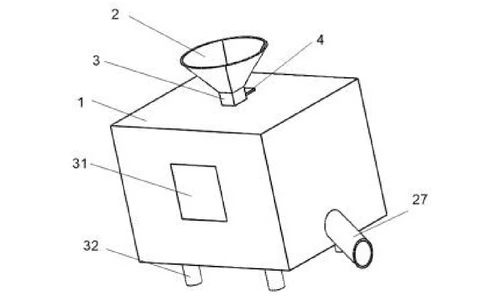

Het apparaat is een doosvormige behuizing (1) die op steunkolommen (32) staat. Materiaal wordt in de toevoertrechter (2) aan de bovenkant gegoten, passeert een toevoeropening (3) die wordt afgesloten door een schot (4), en komt terecht op de trilzeef (20). Het zeefgaas (21) wordt in een gaasgroef (25) aan de onderkant van het zeefframe geplaatst, zodat het gaas kan worden vervangen om de maaswijdte te wijzigen. Een zeefdeur (26) gaat open zodat het residu dat op het gaas achterblijft - de klonten - kan worden verwijderd.
Eén motor, twee taken: transporteren en schudden

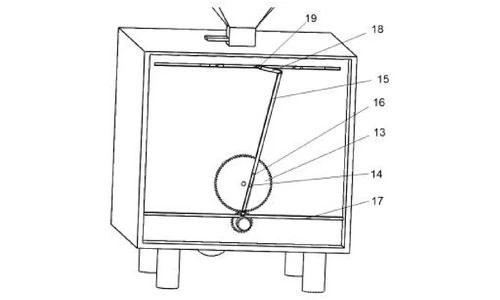

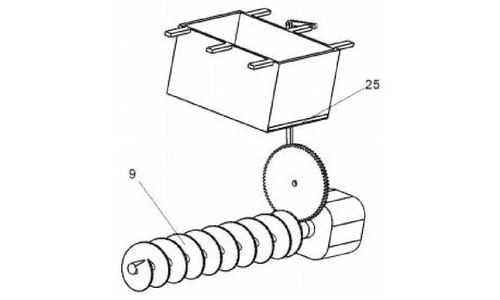

De motor (11) draait een roterende as (10) via een koppeling. De as drijft een schroefas (9) in de horizontale pijp (8) - de transporttaak - en draagt een rondsel (12) dat grijpt in op een groot tandwiel (13) erboven - de schudtaak. Een cilindrische pen (14) die op het grote tandwiel is bevestigd, loopt in een rechthoekige groef (16) van een eerste schakel (15), waarvan het onderste uiteinde als een draaibaar paar op een dwarsbalk (17) is gemonteerd. Terwijl het tandwiel draait, laat de pen de schakel zwaaien, en een tweede schakel (18) brengt die beweging over naar een schuif (19). De roterende beweging van het tandwiel wordt zo omgezet in de heen en weer gaande beweging van de schuif, en de schuif schudt de zeef.
Stabiele zeefbeweging

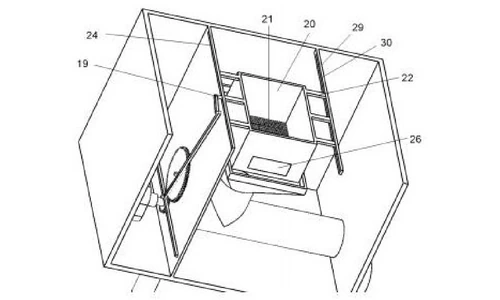

De zeef rust op zes zeefhandgrepen (22). De schuif werkt in op de rechter-middelste handgreep, terwijl het linkeruiteinde van elke handgreep in een dwarsgroef (30) op een dwarsbalk (29) loopt; de schuif zelf loopt in de schuifgroef (24) van een scheidingsplaat (23). De specificatie schrijft dit ontwerp toe aan het stabiel houden van de zeeftrilling stabiel, en het beschermt ook de operator: alle bewegende delen bevinden zich in de doos, die een zijdeur (31) heeft voor inspectie en het verwijderen van residu.
Transport naar de menger

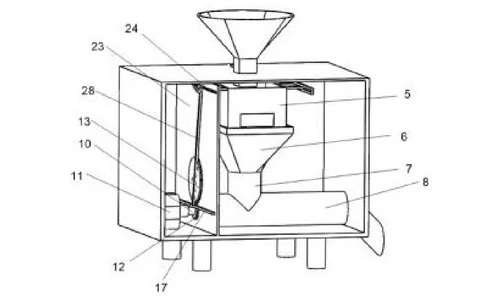

Gezeefd poeder valt door een vierkante trechter (6) en een verticale pijp (7) in de horizontale pijp (8). Daar duwt de roterende schroefas (9) het voort naar de uitlaatopening (27), die leidt naar de menger eronder. Omdat het materiaal mechanisch wordt getransporteerd en de zeef geen aparte trilmotor nodig heeft, kan het apparaat de menger voeden terwijl het mengen aan de gang is.
Geclaimde voordelen
| Voordeel | Verantwoordelijk mechanisme |
|---|---|
| Klonten verwijderd voordat ze de menger bereiken | Trilzeef boven het transportpad |
| Eenvoudige, goedkope trilling | Tandwiel- en tweekoppelingmechanisme aangedreven door de transportmotor zelf |
| Voeden terwijl de menger draait | Mechanisch transport door verticale en horizontale pijpen naar de uitlaatopening |
| Operator blijft uit de buurt van de draaiende menger | Gesloten doos met de toevoertrechter aan de kant van de operator en gecontroleerde afvoer |
| Eenvoudig onderhoud en verwijdering van residu | Vervangbaar gaas, zeefdeur en zijdeur van de doos |
| Stabiele zeefbeweging | Zes schermhandgrepen waarbij de schuifregelaar op de middelste rechterhandgreep werkt |
Hoe het zich verhoudt tot handmatige mengervulling
Poedervormige grondstoffen klonteren samen tijdens opslag: aangekoekte brokken verminderen de roerkwaliteit en verharde brokken kunnen de menger zelfs beschadigen. Handmatig vullen brengt de operator bovendien naast een draaiende machine. Dit apparaat zeeft en transporteert in plaats daarvan.
| Afmeting | Conventionele aanpak | Dit gepatenteerde ontwerp |
|---|---|---|
| Brokkencontrole | Aangekoekt poeder bereikt de roerder | Trilzeef verwijdert agglomeraten boven het transportpad |
| Veiligheid van de operator | Handmatig vullen naast een draaiende menger | Gesloten box met toevoertrechter aan de kant van de operator en gecontroleerde afvoer |
| Aandrijving | Afzonderlijke schudapparatuur om te kopen en te onderhouden | Transportmotor drijft ook de zeef aan via een mechanisme met tandwiel en twee schakels |
Waar deze technologie vandaag de dag wordt gebruikt
Dit patent heeft betrekking op de voor-mengfase van de slurry-bereidingslijn van TOB. Eerst zeven, dan transporteren - zonder aparte trilmachine om te kopen of te onderhouden - is hoe onze toevoerapparatuur grote mengers beschermt tegen aangekoekte grondstoffen.
Gerelateerde vragen over apparatuur: vraag een offerte aan
Veelgestelde vragen
Wat dekt patent CN215506637U?
Het dekt een toevoerapparaat voor grootschalige mengers: een box met een toevoertrechter aan de bovenkant, een mechanisch geschudde trilzeef die agglomeraten verwijdert, en een schroeftransporteur die het gezeefde poeder via een afvoerpoort in de menger brengt. De zeef wordt geschud door een tandwiel- en koppelingsmechanisme dat wordt aangedreven door dezelfde motor die de schroefas draait.
Waarom de grondstof überhaupt zeven voor het mengen?
Vaste en poedervormige grondstoffen koeken aan tijdens opslag. Brokken verminderen de roerkwaliteit, en brokken die verhard zijn kunnen de menger zelf beschadigen. Ze eruit zeven voordat het materiaal de menger ingaat, is de voorbehandeling waar de specificatie om vraagt.
Hoe wordt de zeef getrild zonder aparte trilmachine?
De transportmotor drijft een as aan die zowel de schroefas als een rondsel draagt. Het rondsel draait een groot tandwiel, en een cilindrische pen op het tandwiel laat een mechanisme met twee schakels zwaaien dat een schuifregelaar laat heen en weer bewegen - dus de rotatie van het tandwiel wordt omgezet in de heen en weer gaande trilling van de zeef met zeer weinig onderdelen.
Kan het apparaat de menger vullen terwijl het mengen aan de gang is?
Ja. Materiaal wordt gezeefd in een gesloten box en mechanisch via leidingen naar de afvoerpoort getransporteerd, zodat de operator niet naast de draaiende menger staat en het vullen niet vereist dat de menger stopt.
Hoe worden brokken en residu van de zeef verwijderd?
De trilzeef heeft een zeefdeur voor het verwijderen van het residu dat achterblijft na het zeven, en het gaas zelf is in een groef aan de onderkant van het zeefframe geplaatst zodat het kan worden vervangen. Een zijdeur op de box geeft toegang tot de interne onderdelen.
Is patent CN215506637U nog van kracht?
Ja. Het is Actief, ingediend op 9 september 2021 en verleend op 14 januari 2022, met een verwachte vervaldatum op 9 september 2031, en is geciteerd door 1 volgend patent.
