Infrarood-droog-laboratoriumcoatingmachine voor hoge temperaturen

Infrarood droog- en coatingmachine voor onderzoek naar hogetemperatuurfilms - TOB-RVCH-300

Productoverzicht en ideale toepassingen

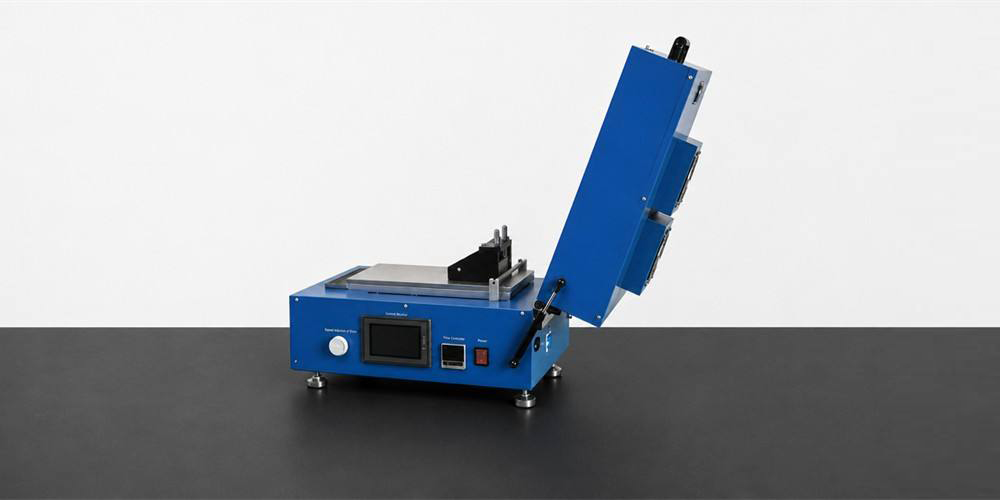

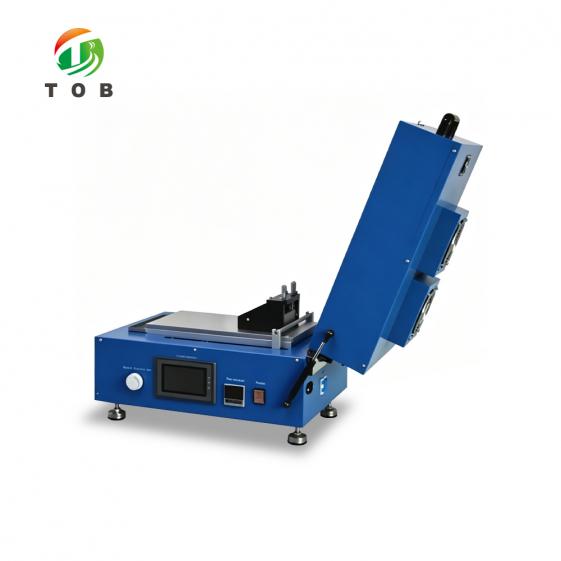

De TOB-RVCH-300 is een infrarood droog- en coatingmachine voor onderzoek naar hogetemperatuurfilms. Het wordt op grote schaal gebruikt in diverse soorten onderzoek naar hogetemperatuurcoatings - keramische films, kristalfilms, batterijmateriaalfilms en speciale nanofilms - en is ontworpen om zich aan te passen aan de toekomstige ontwikkeling van wetenschap en technologie voor filmvorming onder hogetemperatuuromstandigheden.

De machine coat in de vlakke-plaatmodus met een standaard filmapplicator: de applicator wordt door een motor over het substraat aangedreven, waardoor de coatingsnelheid stabiel en instelbaar is. De coating-slag (300 mm) en de coatingsnelheid (0-120 mm/s) worden traploos ingesteld via het touchscreen, de coatingdikte wordt aangepast binnen het bereik van 0-6 mm en de coatingnauwkeurigheid is ±3 µm - met een optionele 1 µm meetklok voor een nauwkeurigere dikteaflezing.

Het substraat wordt vastgehouden op een vacuüm aluminium plaat (L365 mm x B200 mm x H23 mm). Koperfolie, aluminiumfolie en soortgelijke substraten kunnen snel worden geplaatst of verwijderd, en het substraat wordt zonder vervorming geadsorbeerd. Vacuüm wordt geleverd door de ingebouwde olievrije vacuümpomp (1 eenheid) of door de machine aan te sluiten op een externe vacuümbron.

Na het coaten wordt de film in dezelfde machine gedroogd door middel van infraroodverwarming. Infraroodverwarming over een groot oppervlak zorgt voor een uiterst nauwkeurige uniforme temperatuur in de kamer, en het verwarmings- en droogsysteem bestrijkt kamertemperatuur tot 130 °C met een digitale temperatuurregelaar en een nauwkeurigheid van ±1 °C. Omdat de machine compact is - L560 mm x B420 mm x H370 mm, 50 kg - kan deze ook in een handschoenenkast worden gebruikt, voor onderzoek naar films die in een gecontroleerde atmosfeer moeten worden behandeld. Alle parameters worden gemakkelijk ingesteld via de PLC en touchscreenbediening.

Ideaal voor:

• Onderzoek naar hogetemperatuurcoatings - keramische films, kristalfilms, batterijmateriaalfilms en speciale nanofilms.
• Laboratoria die coaten en drogen in één compacte machine, met infrarood drogen van kamertemperatuur tot 130 °C.
• Onderzoek uitgevoerd in een handschoenenkast, waar de kleine afmetingen en de gemakkelijke bediening van de machine ruimte besparen.
• Processen die koperfolie, aluminiumfolie en soortgelijke substraten coaten die plat op een vacuüm aluminium plaat worden gehouden zonder vervorming.
• Experimenteel werk dat stabiele, motoraangedreven coating vereist waarbij de slag en coatingsnelheid traploos op het touchscreen worden ingesteld.

Moet u bevestigen of de slag van 300 mm, het instelbare bereik van de coatingdikte en het infrarood droogbereik overeenkomen met uw filmonderzoek? Neem contact op met onze ingenieurs voor laboratoriumapparatuur met uw substraat- en materiaalgegevens.

Volledige technische specificaties

1. Technische parameters

2. Belangrijkste merken elektrische en standaardonderdelen

Opmerking: Om leveringsredenen heeft de leverancier het recht om componenten van andere merken van gelijkwaardige kwaliteit te selecteren op basis van het marktaanbod, zonder voorafgaande kennisgeving aan de klant.

Waar de coater past in onderzoek naar hogetemperatuurfilms

Bij onderzoek naar hogetemperatuurfilms vormen coaten en drogen één sequentie: het filmvormende materiaal wordt bereid als een slurry of dispersie, met een gecontroleerde dikte op een substraat aangebracht en gedroogd om de film te vormen. Zowel het substraat als de droogomstandigheden beïnvloeden de resulterende film, dus apparatuur die coaten en drogen op één machine uitvoert - waarbij elke parameter nauwkeurig wordt ingesteld - helpt experimenten vergelijkbaar te houden.

De TOB-RVCH-300 voert deze sequentie uit op één machine:

1. Substraatplaatsing: het substraat - koperfolie, aluminiumfolie of een ander filmsubstraat - wordt op de vacuüm-aluminiumplaat geplaatst en door vacuüm vlak gehouden, geleverd door de ingebouwde olievrije vacuümpomp of een externe vacuümbron. Het substraat wordt geadsorbeerd zonder vervorming.
2. Parameterinstelling: de coating-slag (300 mm, traploos) en de coating-snelheid (0-120 mm/s, traploos) worden ingesteld op het touchscreen, en de vereiste coating-dikte wordt ingesteld op de standaard filmapplicator binnen het instelbare bereik van 0-6 mm.
3. Coaten: de applicator wordt door de motor langs de slag met de ingestelde snelheid aangedreven, waarbij het substraat in de vlakke-plaatmodus wordt gecoat.
4. Drogen: het infraroodverwarmingssysteem droogt de film in de kamer, van kamertemperatuur tot 130 °C, waarbij de temperatuur wordt ingesteld op de digitale temperatuurregelaar (±1 °C nauwkeurigheid). Infraroodverwarming met een groot oppervlak houdt de kamertemperatuur uniform.
5. Verwijdering en evaluatie: de gecoate en gedroogde film wordt van de vacuümplaat gehaald voor karakterisering of de volgende processtap.

Voor films die gevoelig zijn voor lucht of vocht, kan de machine in een handschoenenkast worden bediend, zodat dezelfde coating- en droogsequentie in een gecontroleerde atmosfeer kan worden uitgevoerd.

Belangrijkste technische kenmerken van de TOB-RVCH-300

1. Infraroodverwarming met groot oppervlak en uiterst nauwkeurige uniforme temperatuur: De machine maakt gebruik van infraroodverwarming met een groot oppervlak, wat zorgt voor een uiterst nauwkeurige uniforme temperatuur in de kamer. Het verwarmings- en droogsysteem bestrijkt kamertemperatuur tot 130 °C met een digitale temperatuurregelaar en een nauwkeurigheid van ±1 °C.
2. Vlakke plaatcoating met een motoraangedreven applicator: De machine gebruikt de vlakke plaatcoatingmodus met een standaard filmapplicator. De applicator wordt aangedreven door een motor, waardoor de coatingsnelheid stabiel en instelbaar is.
3. Traploze slag- en snelheidsinstellingen via het touchscreen: De coatingslag is 300 mm en wordt traploos ingesteld en aangepast via het touchscreen; de coatingaandrijving is motoraangedreven, waarbij de coatingsnelheid ook traploos wordt ingesteld en aangepast via het touchscreen binnen het bereik van 0-120 mm/s (bijv. voor lithium-ijzerfosfaat-slurry).
4. Vacuüm aluminium plaat voor vervormingsvrije substraathouding: De vacuüm aluminium plaat meet L365 mm x B200 mm x H23 mm. Koperfolie, aluminiumfolie en soortgelijke substraten kunnen snel worden geplaatst of verwijderd, en het substraat wordt zonder vervorming geadsorbeerd. Vacuüm wordt geleverd door de ingebouwde olievrije vacuümpomp (1 eenheid) of door een externe vacuümbron.
5. Standaard filmapplicator met hoge coatingprecisie: De standaard filmapplicator biedt een hoge coatingprecisie en instelbare coatingdikte - de schraperdikte is instelbaar binnen 0-6 mm, de coatingnauwkeurigheid is ±3 µm, en een optionele 1 µm meetklok is beschikbaar voor een nauwkeurigere dikteaflezing.
6. Coatingbreedte 100 mm (kan worden vergroot): De standaard coatingbreedte is 100 mm en kan worden vergroot. Optionele schraperstaven en andere doseerapparaten zijn beschikbaar voor handmatige coating.
7. Glovebox-compatibel en ruimtebesparend: De machine kan in een glovebox worden gebruikt. De bediening is handig en de kleine afmetingen - L560 mm x B420 mm x H370 mm - besparen ruimte.
8. PLC + touchscreenbediening: De machine wordt bestuurd door PLC en touchscreen, waardoor het instellen van elke parameter handig is.

Configuratieopties

• Coatingbreedte: standaard 100 mm; kan worden vergroot.
• Doseerapparaten: optionele schraperstaaf en andere doseerapparaten (handmatige coating).
• Vacuümbron: ingebouwde olievrije vacuümpomp (1 eenheid), of aansluiting op een externe vacuümbron.
• Dikteaflezing: optionele 1 µm meetklok.

De definitieve configuratie voor een bepaalde bestelling wordt bepaald bij de orderbevestiging.

Praktische bedieningsaanbevelingen

• Substraat en vacuüm: plaats het substraat op de vacuüm aluminium plaat en schakel het vacuüm in (ingebouwde olievrije vacuümpomp of een externe vacuümbron). Het substraat wordt zonder vervorming geadsorbeerd; controleer of het plat ligt voordat u begint met coaten.
• Instellen van de coatingparameters: stel de coatingslag (300 mm, traploos) en de coatingsnelheid (0-120 mm/s, traploos) in via het touchscreen, en stel de vereiste coatingdikte in op de standaard filmapplicator binnen het instelbare bereik van 0-6 mm.
• Coating: de applicator wordt door de motor langs de slag aangedreven op de ingestelde snelheid. De coatingsnelheid is stabiel en instelbaar, zodat runs met dezelfde instellingen kunnen worden herhaald.
• Drogen: stel de droogtemperatuur in op de digitale temperatuurregelaar (kamertemperatuur tot 130 °C, nauwkeurigheid ±1 °C). Infraroodverwarming met een groot oppervlak houdt de kamertemperatuur uniform tijdens het drogen.
• Dikteverificatie: de coatingnauwkeurigheid is ±3 µm; een optionele 1 µm meetklok kan worden gemonteerd wanneer een nauwkeurigere dikteaflezing nodig is.
• Glovebox-gebruik: de machine kan in een glovebox worden gebruikt; controleer de werkruimte van de glovebox aan de hand van de machineafmetingen (L560 mm x B420 mm x H370 mm) vóór installatie.
• Nutsvoorzieningen: de machine werkt op 220 V / 50 Hz met een vermogen van 1,5 kW; controleer de voeding op de installatielocatie vóór inbedrijfstelling.
• Reiniging na gebruik: houd de machine en de vacuümplaat schoon; veeg af met een zachte doek bevochtigd met alcohol (zie Onderhoud en voorzorgsmaatregelen).

Onderhoud en voorzorgsmaatregelen

1. Veeg de machine regelmatig af met een zachte doek bevochtigd met alcohol om deze schoon te houden.
2. Breng olie aan op de bewegende delen voor smering, om de beweging soepel te houden.
3. Als de machine lange tijd niet wordt gebruikt, veeg dan de oppervlakken van de bewegende delen schoon en spuit antiroestolie op de oppervlakken ter bescherming.
4. Controleer periodiek de schroeven, moeren, pennen en andere bevestigingsmiddelen op elke positie van de machine om losraken te voorkomen en om machinekwaliteitsongevallen en persoonlijk letsel te elimineren.

Technische FAQ

V1: Waar wordt de TOB-RVCH-300 voor gebruikt?

De TOB-RVCH-300 is een infrarood-droogcoatingmachine die veel wordt gebruikt in verschillende soorten onderzoek naar hogetemperatuurcoatings - keramische films, kristalfilms, batterijmateriaalfilms en speciale nanofilms. Het is ontworpen om zich aan te passen aan de toekomstige ontwikkeling van wetenschap en technologie voor filmvorming onder hogetemperatuuromstandigheden.

V2: Hoe worden de coatingslag en coatingsnelheid ingesteld en aangepast?

De coatingslag is 300 mm en wordt traploos ingesteld en aangepast via het touchscreen. De coatingaandrijving is motoraangedreven en de coatingsnelheid wordt ook traploos ingesteld en aangepast via het touchscreen, binnen het bereik van 0-120 mm/s (bijv. voor lithium-ijzerfosfaat-slurry).

V3: Hoe wordt de coatingdikte gecontroleerd en hoe nauwkeurig is deze?

De machine is uitgerust met een standaard filmapplicator. De schraperdikte is instelbaar binnen het bereik van 0-6 mm en de coatingnauwkeurigheid is ±3 µm. Een optionele 1 µm meetklok kan worden gemonteerd voor een nauwkeurigere dikteaflezing.

V4: Hoe wordt het substraat vastgehouden tijdens het coaten?

Het substraat wordt vastgehouden op een vacuüm aluminium plaat van L365 mm x B200 mm x H23 mm. Koperfolie, aluminiumfolie en soortgelijke substraten kunnen snel worden geplaatst of verwijderd, en het substraat wordt zonder vervorming geadsorbeerd. Vacuüm wordt geleverd door de ingebouwde olievrije vacuümpomp (1 eenheid) of door het aansluiten van een externe vacuümbron.

V5: Wat is het verwarmings- en droogsysteem van de machine?

De machine maakt gebruik van infraroodverwarming. Het verwarmings- en droogsysteem bestrijkt kamertemperatuur tot 130 °C, geregeld door een digitale temperatuurregelaar met een nauwkeurigheid van ±1 °C. Infraroodverwarming met een groot oppervlak zorgt voor een uiterst nauwkeurige uniforme temperatuur in de kamer.

V6: Kan de machine in een handschoenenkast worden gebruikt?

Ja. De machine kan in een handschoenenkast worden gebruikt; de bediening is handig en de kleine afmetingen (L560 mm x B420 mm x H370 mm) besparen ruimte.

V7: Wat is de coatingbreedte en kan deze worden gewijzigd?

De standaard coatingbreedte is 100 mm en deze kan worden vergroot. Optionele schraperstaven en andere doseerinrichtingen zijn beschikbaar voor handmatige coating.

V8: Hoe wordt de machine bestuurd?

De machine wordt bestuurd door PLC en touchscreen-bediening, waardoor elke parameter gemakkelijk kan worden ingesteld.

V9: Wat zijn de voeding en fysieke specificaties?

De voeding is 220 V / 50 Hz, het vermogen is 1,5 kW, het gewicht is 50 kg en de afmetingen zijn L560 mm x B420 mm x H370 mm. De machine heeft een ingebouwde olievrije vacuümpomp (1 eenheid).

Klaar om infrarooddroging toe te voegen aan uw laboratoriumfilmcoatingworkflow? Vraag een offerte aan voor de TOB-RVCH-300 met uw substraattype, coatingmateriaal en doelfilmdikte. Onze laboratoriumapparatuuringenieurs kunnen adviseren over de slag- en snelheidsinstellingen, het droogtemperatuurprofiel en de configuratie van de handschoenenkast.
