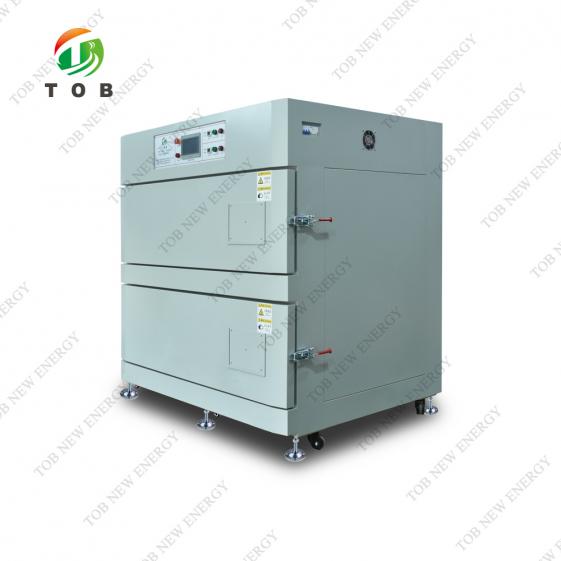

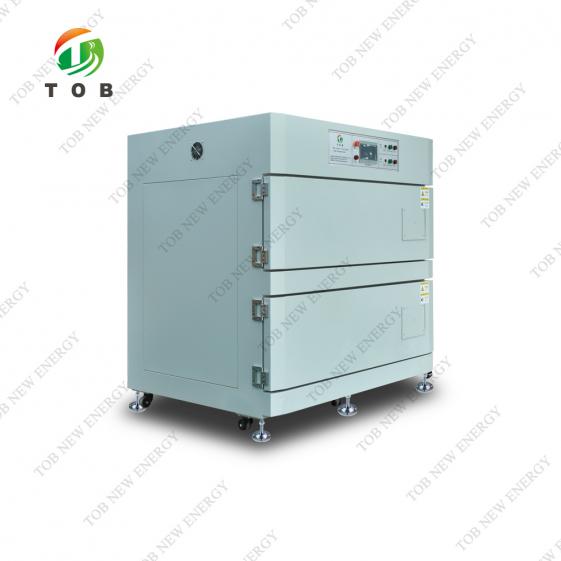

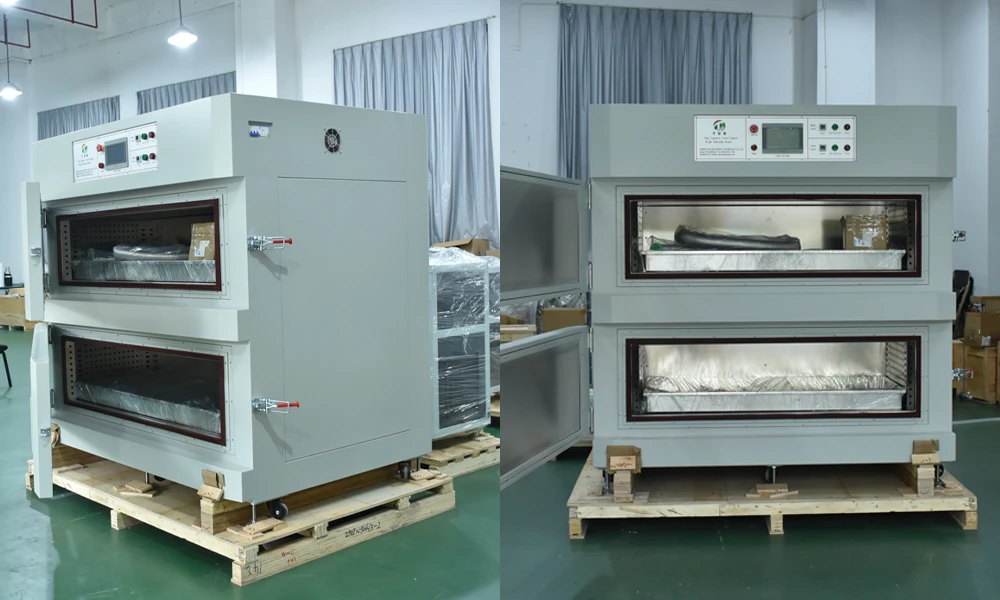

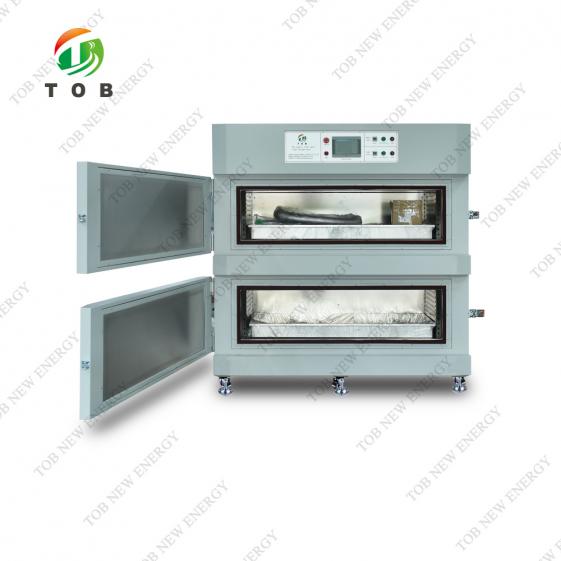

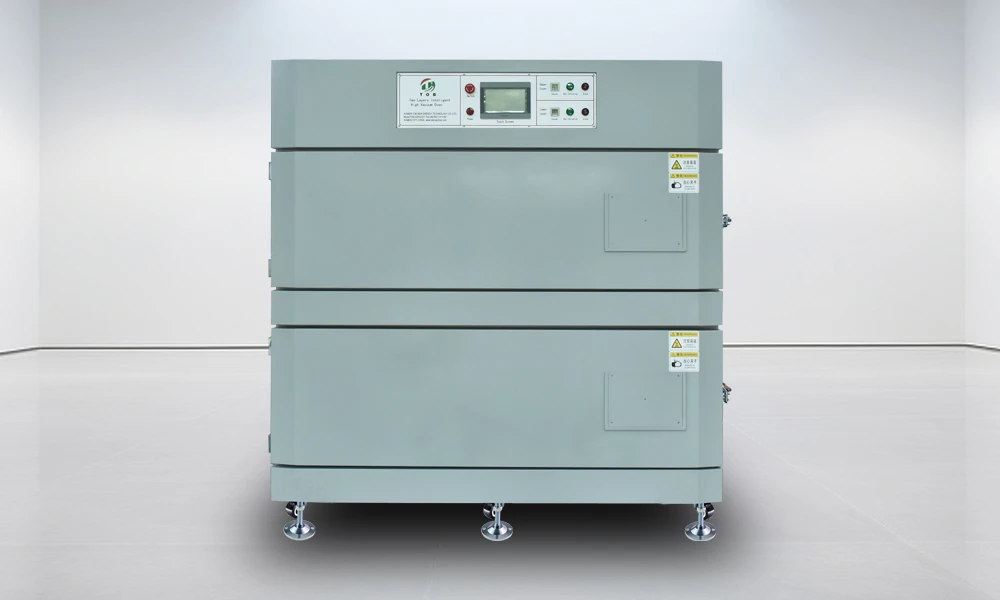

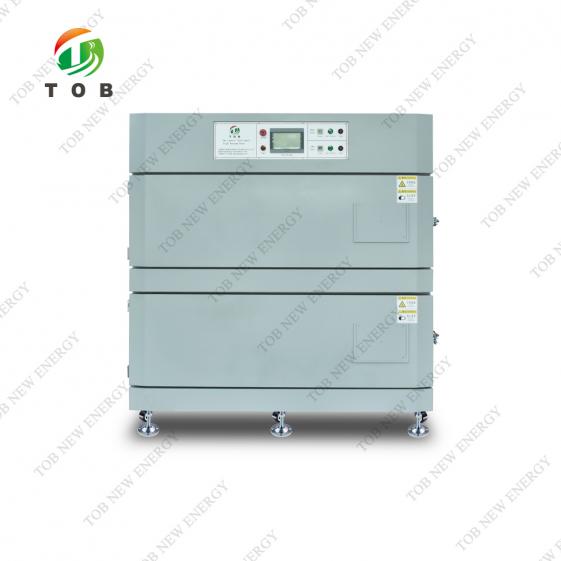

Dubbellaagse hoogvacuüm oven

Hoog vacuümontwerp

De binnenholte wordt gemaakt door middel van een standaard lasproces van een drukvat, met een hoog vacuümbehoud, een lange levensduur en geen vervorming

Stabiele temperatuuruniformiteit

De uniformiteit bij constante temperatuur is ±2℃

Redelijk ruimtelijk ontwerp

De grootte van de binnenruimte kan worden ontworpen op basis van de grootte van de batterij van de klant om de efficiëntie van het ruimtegebruik te verbeteren

Precisie van temperatuurregeling

Temperatuurregeling met thyristor SSR+PID-modus, kleine thermische traagheid, goed temperatuurregeleffect

Verwarmingsmodus

De hete lucht circuleert naar buiten en binnen de ovenruimte, zodat de temperatuur binnen en buiten de ovenruimte constant is. Vervolgens wordt door thermische straling en warmteoverdracht de gelijkmatige temperatuur in de ovenruimte gewaarborgd. Tijdens het afkoelen wordt de verwarmingsbuis gesloten, waardoor de warmte binnenin wordt afgevoerd via de windcirculatie en de afkoelsnelheid wordt versneld.

Zes veiligheidsvoorzieningen

Zorg voor operationele veiligheid en productbetrouwbaarheid

Automatische programmabesturing

PLC-programmabesturing verwarming, vacuümpompen, stikstofinjectie, handmatige/automatische bediening kan worden omgeschakeld, automatische timing verwarming; Stel gewoon de verwarmingstijd, vacuümtijd, stikstoftijd in, het programma voltooit automatisch het bak- en ventilatieproces

Interne luchttransportstructuur

Het maakt gebruik van magnetische vloeistof voor luchttransport, met goede afdichtingsprestaties en hoge temperatuurbestendigheid

Grootte van de binnenholte

H 350 mm * B 1350 mm * D 600 mm * 2 lagen (afhankelijk van de echte oven)

Algemene afmetingen

H 2000 mm * B 1800 mm * D 1400 mm (afhankelijk van de werkelijke oven)

Materiaal van de schelp

A3 koudgewalste staalplaat, bakverfverwerking, kleur is wit en grijs, oranje (aanpassen)

Binnenmateriaal

Draadtekentafel voor de roestvrijstaalindustrie, dikte: 4,0 mm

Weg van de open deur

Enkelzijdige deur

Binnenafdichtingsring

Open mal gietvorm Siliconenrubber O-ring, hoge temperatuur- en corrosiebestendig

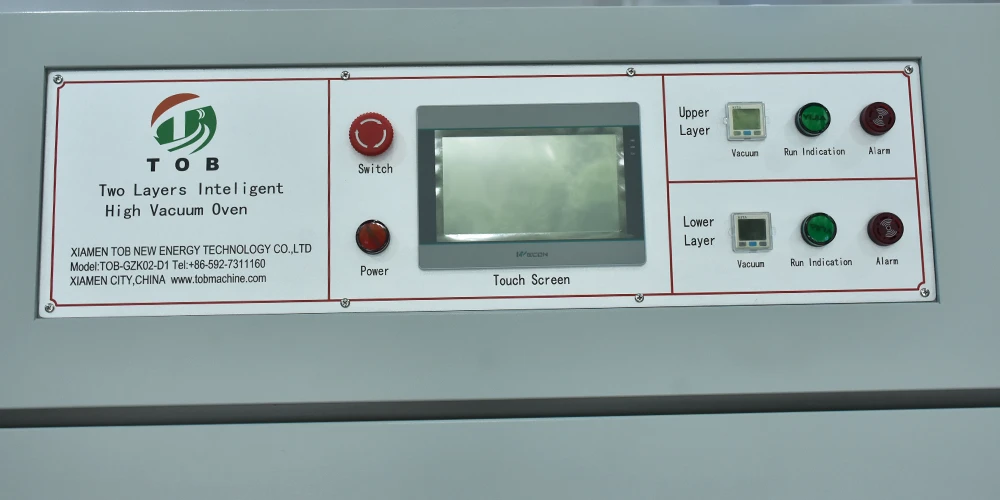

Controlemodus

PLC Automatische besturingsmodus, bediening via touchscreen

Locaties en interfacespecificaties voor vacuüm- en stikstofvullingen

De interfacepositie bevindt zich aan de achterkant van het apparaat; de vacuüminterface is KF40, de drogeluchtinterface is een 12 mm luchtleidinginterface

Vacuümgraad

Vacuümgraad van de onbelaste holte ≤ 10 Pa, vacuümgraad van de volbelaste holte: 50 Pa -- 100 Pa, luchtinlaat gedurende 24 uur ≤ 500 Pa

Verwarmingsmethode

Adopteer interne en externe dubbele circulatiewind, interne en externe dubbele warmtebron dubbele regelverwarmingsmodus door warmtestraling, warmtegeleiding, elektrische verwarmingsregeling

Externe verwarmingsstructuur

U-type circulerende lucht, linker luchtuitlaat, rechter luchtaanzuiging, boven- en onderzijde uitlaat, om temperatuurconsistentie te bereiken

Interne verwarmingsstructuur

Het principe van dubbele kanalen wordt toegepast

Hoofdverwarmingstemperatuurregeling

Temperatuurregelnauwkeurigheid binnen ±0,5℃

Temperatuurfout in de doos

±2℃（Lege doos, constante temperatuurstatus）

Temperatuurbereik

Kamertemperatuur +10℃~150℃

Snelheid van temperatuurstijging

Kamertemperatuur ~85℃≤30 minuten (atmosferische druk, onbelaste toestand, de tijd die het instrument nodig heeft om de ingestelde temperatuur te bereiken) temperatuurstabiliteitstijd in de oven 60-90 minuten (leeg);

Temperatuur stijgende toestand

De kamertemperatuur stijgt tot de ingestelde waarde in een curvetoestand, na een constante temperatuur in een rechte lijntoestand.

Koelmethode (optie)

Het koudeluchtsysteem is verbonden met het buitenste luchtkanaal en de koeling vindt afwisselend plaats vanuit het buitenste luchtkanaal van de binnenvoering. Het interieur wordt afwisselend gekoeld met vacuümstikstof.

Afkoeltijd

≤30 minuten (lege doos, 100℃~60℃), volledige belastingtesttijd ≈120-150 min (afhankelijk van de productgrootte)

Temperatuur van het doosoppervlak

De temperatuur in de oven is 100℃ en de oppervlaktetemperatuur is ≤ kamertemperatuur +15 ℃

Elke laag werkt onafhankelijk

Verwarmen, stofzuigen, vullen met stikstof
