Automatische puntlasmachine met roterende kop voor accupack

Automatische puntlasmachine met roterende kop voor accupack | Nikkellassen van 0,1–0,3 mm

Productoverzicht

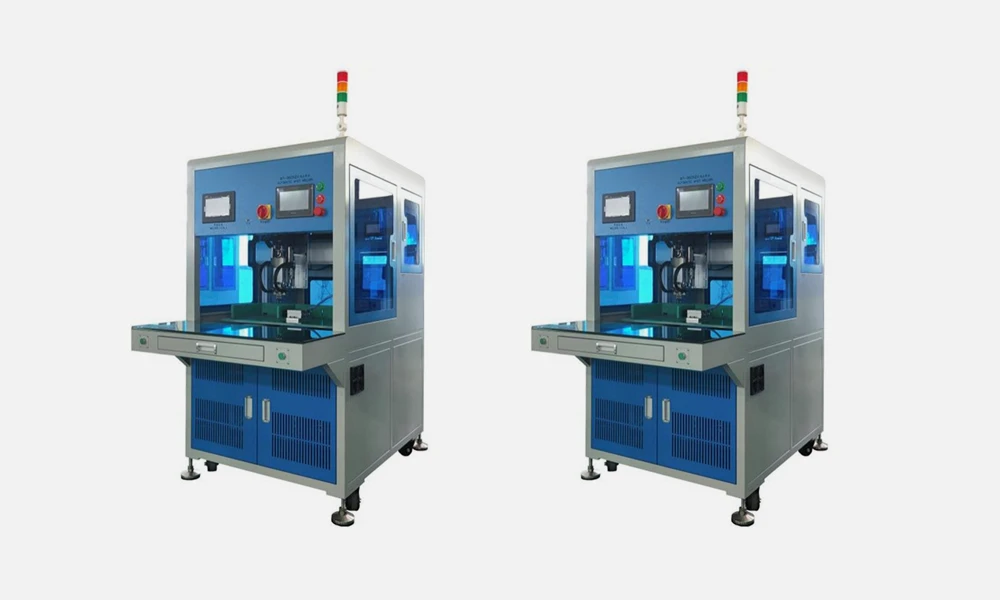

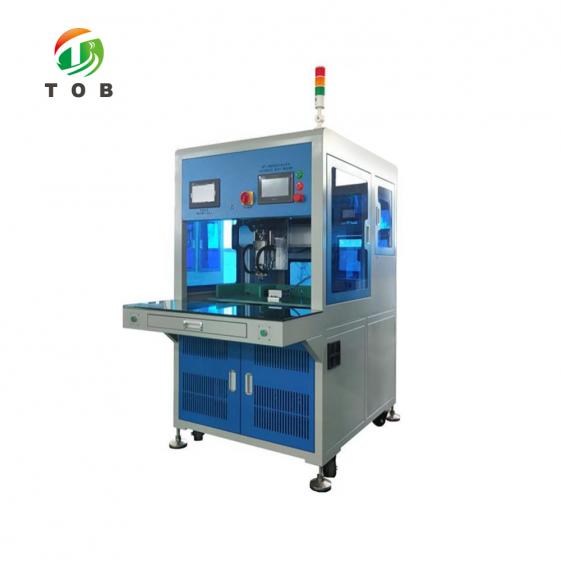

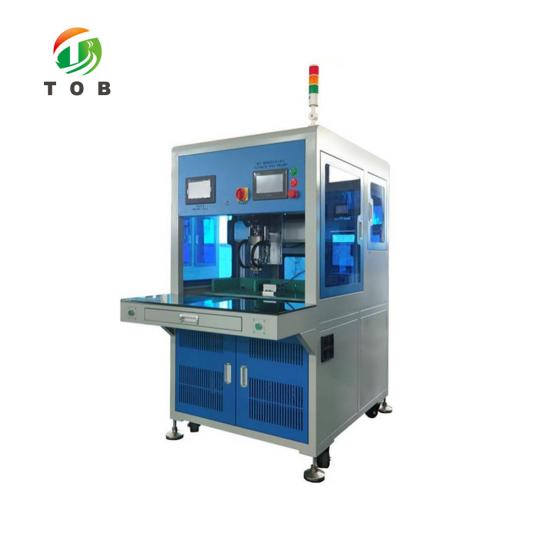

De TOB-960XZ enkelzijdige automatische puntlasmachine is een zeer efficiënt systeem voor de assemblage van accupakketten, ontworpen voor het lassen van cilindrische cellen. De machine combineert automatisch lassen, meerassige servobesturing en een roterende laskop, waardoor nauwkeurig en consistent lassen van nikkelcontacten mogelijk is voor diverse accuconfiguraties.

Dit systeem is speciaal ontworpen voor het verwerken van zuivere nikkelstrips met een dikte van 0,1 mm tot 0,3 mm, waardoor een sterke laskwaliteit en stabiele elektrische prestaties worden gegarandeerd. Dankzij het programmeerbare besturingssysteem en de hoge lassnelheid is de machine geschikt voor zowel kleine series als grootschalige productie van accupakketten.

Kernvoordelen

Automatisch lassysteem

● De machine werkt met een volledig geautomatiseerd lasproces, wat de productie-efficiëntie aanzienlijk verbetert en de afhankelijkheid van een operator vermindert. Lasparameters kunnen nauwkeurig worden geregeld en opgeslagen voor herhaalbare productie.

Ontwerp van een roterende laskop

● De geïntegreerde roterende laskop ondersteunt hoekverstelling binnen ±45°, waardoor flexibele lasposities mogelijk zijn voor complexe accupakketstructuren en de toegankelijkheid in configuraties met meerdere rijen wordt verbeterd.

Geschikt voor het lassen van zuiver nikkel (0,1–0,3 mm)

Het systeem is geoptimaliseerd voor de productie van batterijen en ondersteunt:
● 0,1–0,2 mm zuivere nikkelstrip direct lassen
● Nikkelstrip van 0,21–0,3 mm (sleuf of uitsteeksel vereist)
● Lassen van een koper-nikkellegering met een gestructureerd sleufontwerp
● Dit garandeert compatibiliteit met een breed scala aan accupakketontwerpen.

Technische specificaties ons

Lijst met hoofdcomponenten

Toepassingsscenario's

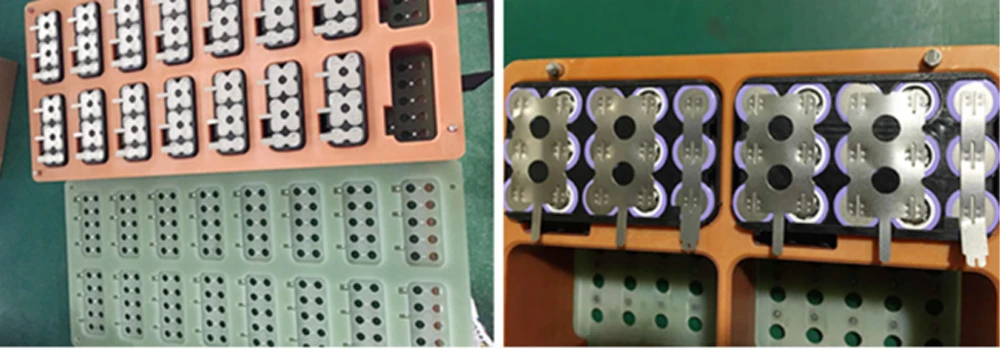

De apparatuur is geschikt voor het lassen van cilindrische lithiumbatterijpakketten, waaronder:

● Accu's voor elektrisch gereedschap
● Accupakketten voor elektrische scooters
● Batterijsystemen voor energieopslag
● Accumodules voor elektrische voertuigen
● Accupakketten voor balansscooters

Compatibel met meerdere cilindrische celformaten: 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700

Lassysteem en besturingsfuncties

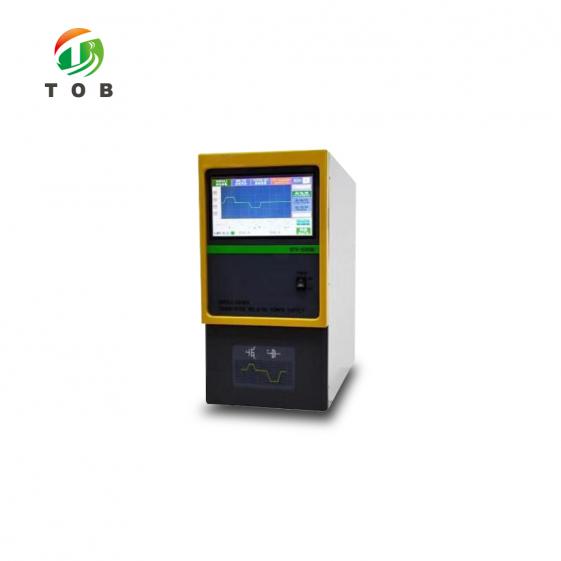

● Snelle transistorlasvoeding (lastijd 2–10 ms)
● Lage warmte-input om schade aan de batterij te voorkomen.
● Realtime bewaking van lasprocessen (stroomtekort of vonkdetectie)
● Automatisch alarm en machinestop in geval van abnormaal lassen.
● Onafhankelijke stroominstelling voor positieve en negatieve polen
● Signaal voor het voltooien van het lasproces om de cyclustijd te optimaliseren
● Flexibele programmeermethoden
● Matrix-invoermethode
● Array-invoermethode
● USB-gegevensimport (CAD-gebaseerde import/export van laspaden tussen machines)

Mens-machine-interface

Het systeem is uitgerust met een 7-inch kleurentouchscreen en ondersteunt zowel de Chinese als de Engelse interface. Het biedt de volgende mogelijkheden:

● Instelling van lasparameters
● Programmaopslag (0–199 groepen)
● Snel wisselen tussen modellen
● Foutdiagnose en alarmweergave
