Automatische cilindrische accupack puntlasmachine

Automatische cilindrische accupack puntlasmachine

SPECIFICATIES

Industriële automatische laswerkzaamheden voor de assemblage van cilindrische accupakketten.

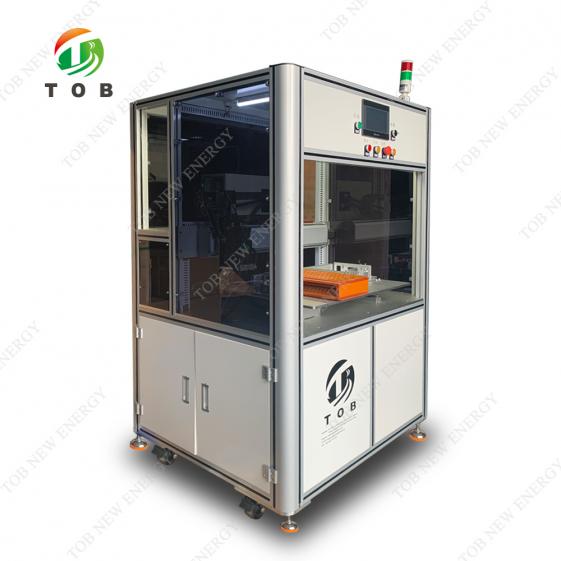

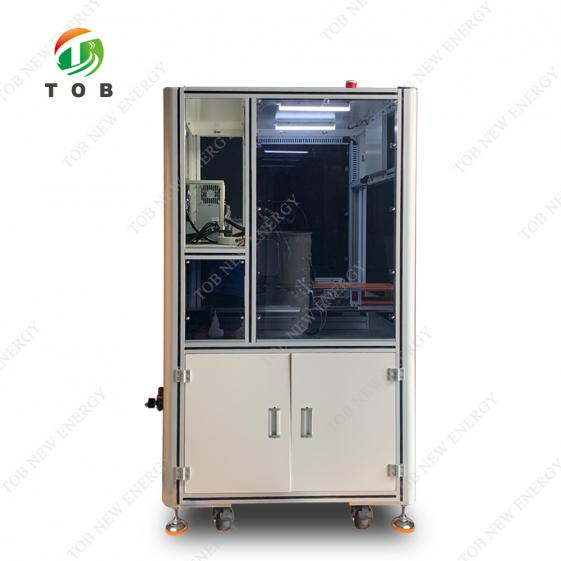

De TOB-SW-8000A-500 automatische enkelzijdige lasmachine is ontworpen voor het snel, stabiel en reproduceerbaar lassen van cilindrische lithiumbatterijpakketten. Deze machine wordt veel gebruikt bij de productie van 18650/21700 batterijmodules, energieopslagpakketten, accu's voor elektrisch gereedschap en subassemblages voor elektrische voertuigen.

Met een servogestuurd positioneringssysteem, realtime stroombewaking en een watergekoelde lasstructuur levert dit systeem zowel een hoge lasopbrengst als een consistente verbindingskwaliteit, zelfs tijdens lange productieruns.

Hierdoor is het niet alleen geschikt voor proefproductielijnen, maar ook voor kleinschalige en middelgrote massaproductieomgevingen.

Waarom deze lasmachine in de praktijk beter presteert

In tegenstelling tot standaard acculasapparaten is de TOB-SW-8000A-500 ontworpen met het oog op industriële stabiliteit in plaats van alleen maximale snelheid.

Stabiele lasdruk

Het geïntegreerde waterkoelsysteem zorgt ervoor dat de laskop en de drukstructuur thermisch stabiel blijven.

Dit voorkomt drukverschillen tijdens continu bedrijf, wat een veelvoorkomende oorzaak is van zwakke lassen en slijtage van de elektrode.

Realtime kwaliteitscontrole van laswerkzaamheden

Het systeem bewaakt continu de lasstroom.

Als een foutieve las, een zwakke las of een explosieve las wordt gedetecteerd, activeert de machine onmiddellijk een alarm, waardoor defecte pakketten niet naar het volgende proces kunnen worden doorgevoerd.

Snel en eenvoudig programmeren

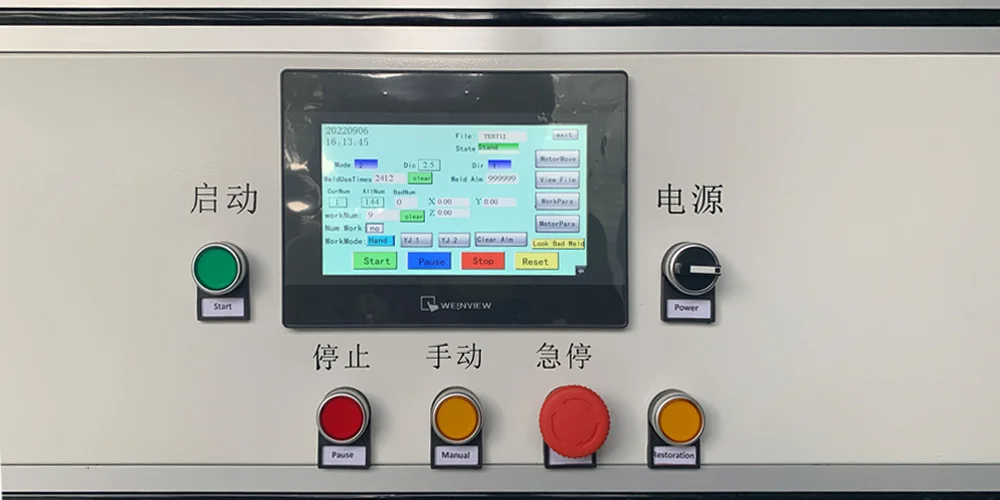

De ingebouwde controller en 7-inch HMI stellen operators in staat om snel laspaden te creëren.

Er kunnen tot 99 lasprogramma's worden opgeslagen, waardoor het eenvoudig is om te wisselen tussen verschillende accuconfiguraties of celtypen.

Ontworpen voor cilindercel-PACK-lay-outs.

Deze machine is geoptimaliseerd voor gangbare cilindrische batterijformaten zoals:

● 18650

● 21700

● Vergelijkbare cilindrische lithiumcellen

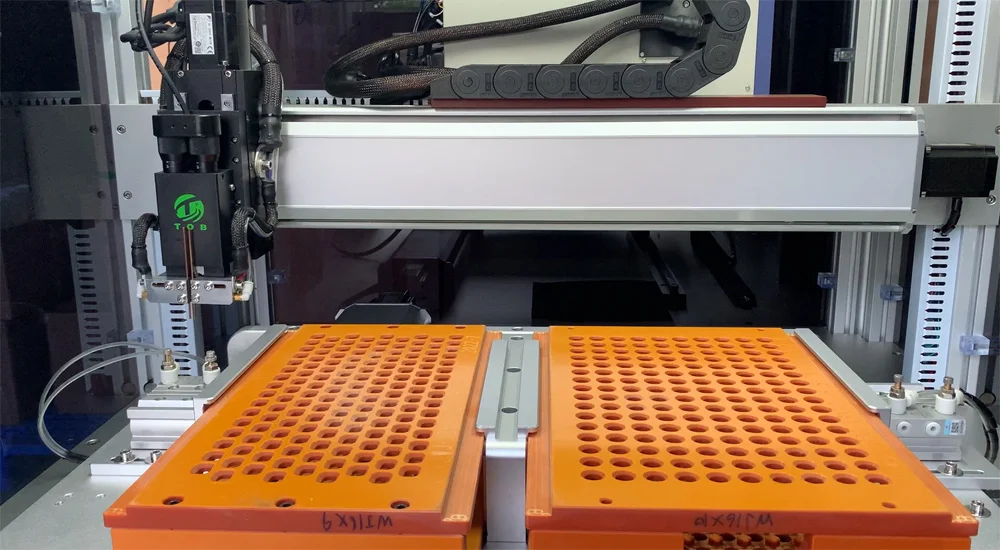

De standaard mal ondersteunt tot 450 stuks 18650-cellen per laadcyclus, waardoor efficiënt lassen van middelgrote batterijmodules mogelijk is.

Met een slag van 560 mm (X) × 500 mm (Y) is hij geschikt voor de meeste accupakketten die worden gebruikt in energieopslag, elektrisch gereedschap en lichte elektrische voertuigen.

Snelle beweging met industriële precisie

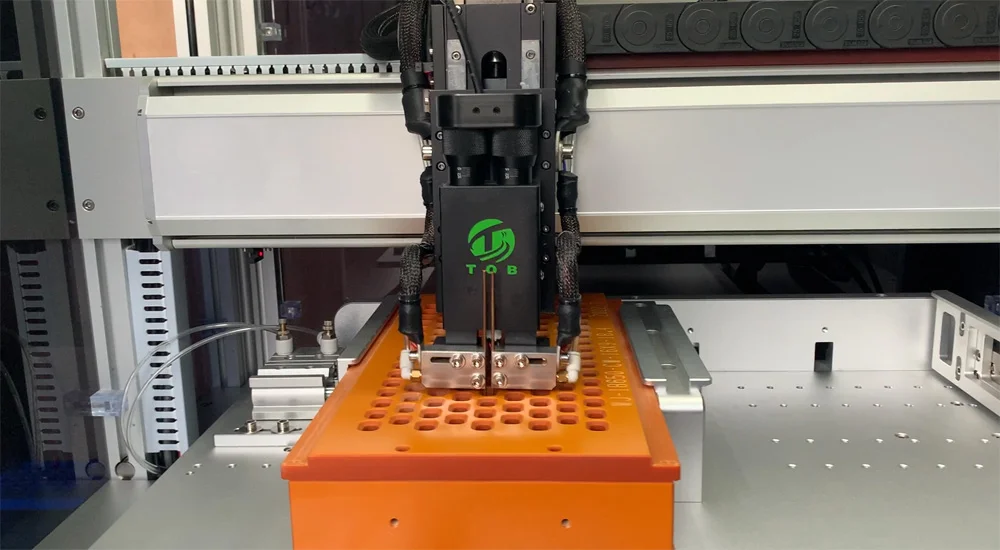

De laskop wordt aangedreven door een servo- en stappenmotorsysteem in combinatie met precisie-lineaire geleiderails (HIWIN / TBI).

Dit zorgt ervoor dat:

● Soepel accelereren en decelereren

● Nauwkeurige positionering

● Mechanische stabiliteit op lange termijn

De maximale transmissiesnelheid bedraagt 1000 mm/s, waardoor het systeem zowel snelheid als positioneringsnauwkeurigheid kan behouden, zelfs bij dichte laspatronen.

Productie-efficiëntie

● Lassnelheid: 0,3 – 0,5 s per laspunt

● Doorvoer: ca. 2.500 – 3.000 laspunten per uur

● Laadcapaciteit: tot 450 cilindrische cellen (standaard 18650)

Hierdoor kan één operator een stabiele en voorspelbare workflow voor het lassen van accupakketten ondersteunen.

Alle belangrijke onderdelen zijn afkomstig van bekende industriële merken om betrouwbaarheid en eenvoudig onderhoud te garanderen.

Bedrijfsomgeving

De machine is gebouwd voor fabrieksomstandigheden:

● Temperatuur: -30°C tot 50°C

● Luchtvochtigheid: lager dan 55% RH

● Geen sterke elektromagnetische interferentie

● Geen corrosieve of stoffige vervuiling

Dit maakt een stabiele werking mogelijk in normale batterijproductiewerkplaatsen.

Waarom de accumachines van TOB wereldwijd worden gebruikt

De batterijlasmachines van TOB worden veelvuldig gebruikt door batterijfabrikanten, onderzoeksinstellingen en systeemintegratoren die behoefte hebben aan een stabiele laskwaliteit, traceerbare procescontrole en betrouwbaarheid op lange termijn.

De TOB-SW-8000A-500 is niet ontworpen als een eenvoudig puntlasapparaat. Het is gebouwd als een volwaardig lasstation met accupack dat kan meegroeien met uw productiebehoeften.
