1200°C schuifbuisoven voor batterijmaterialen

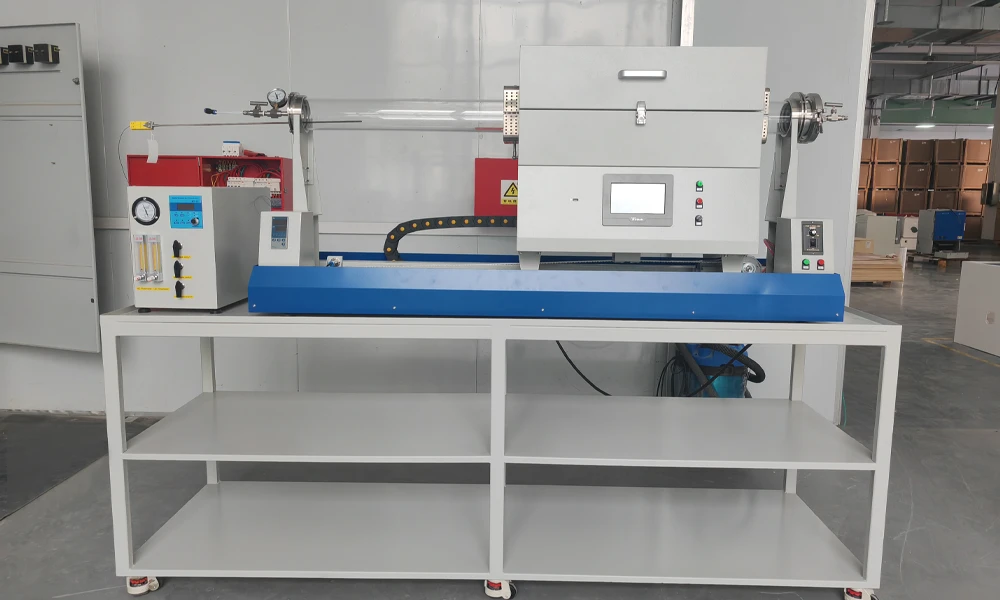

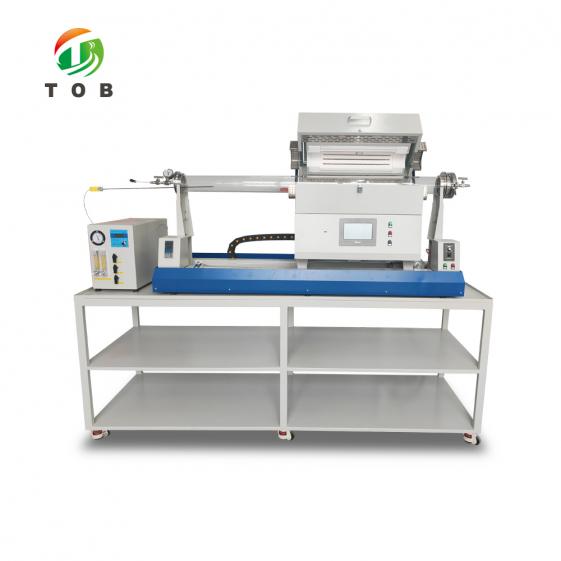

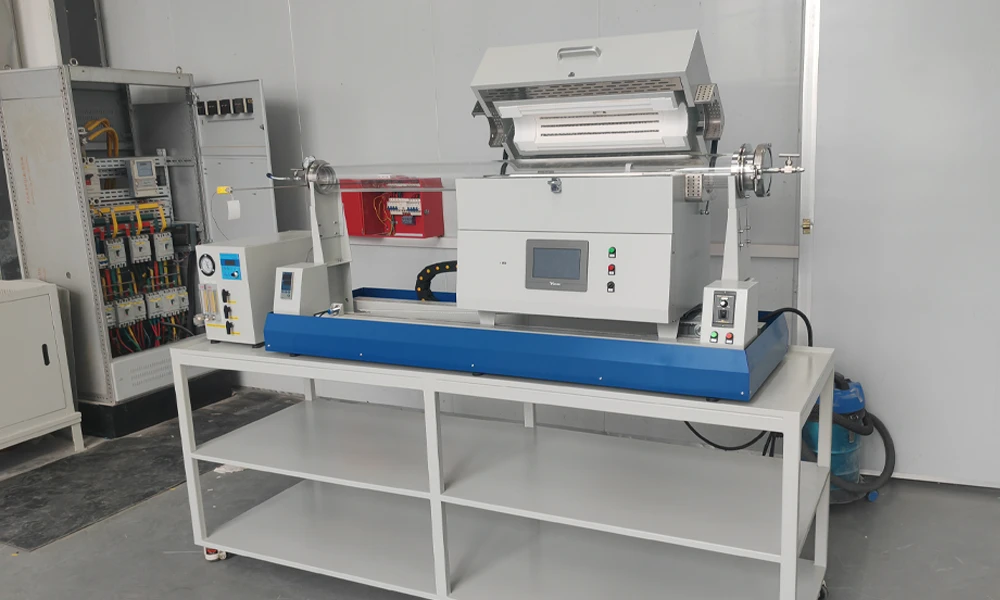

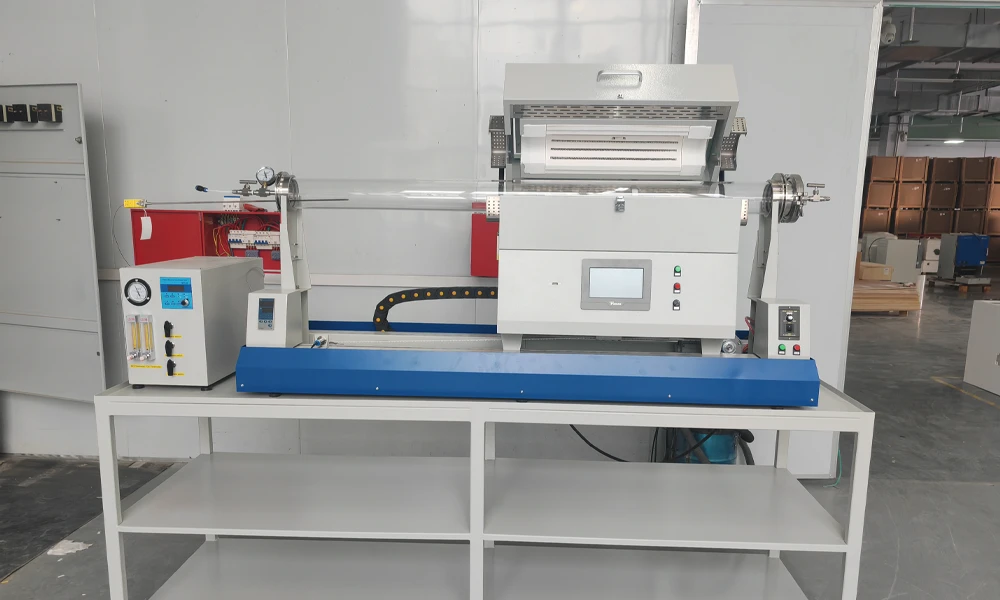

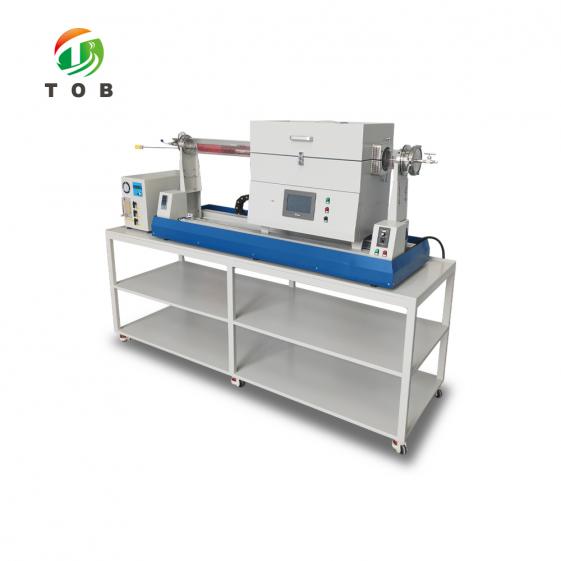

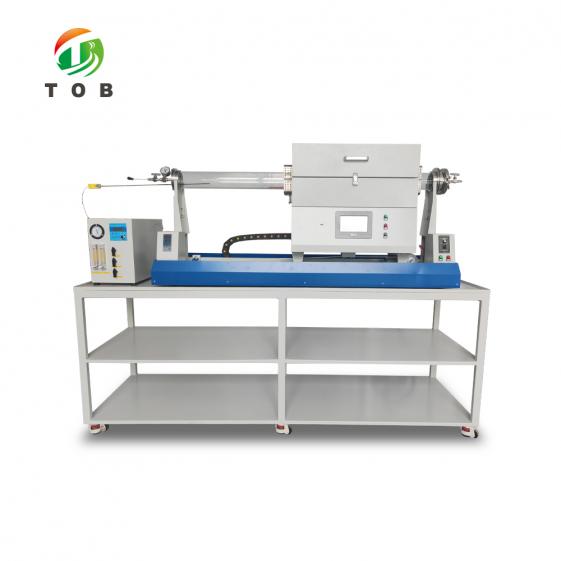

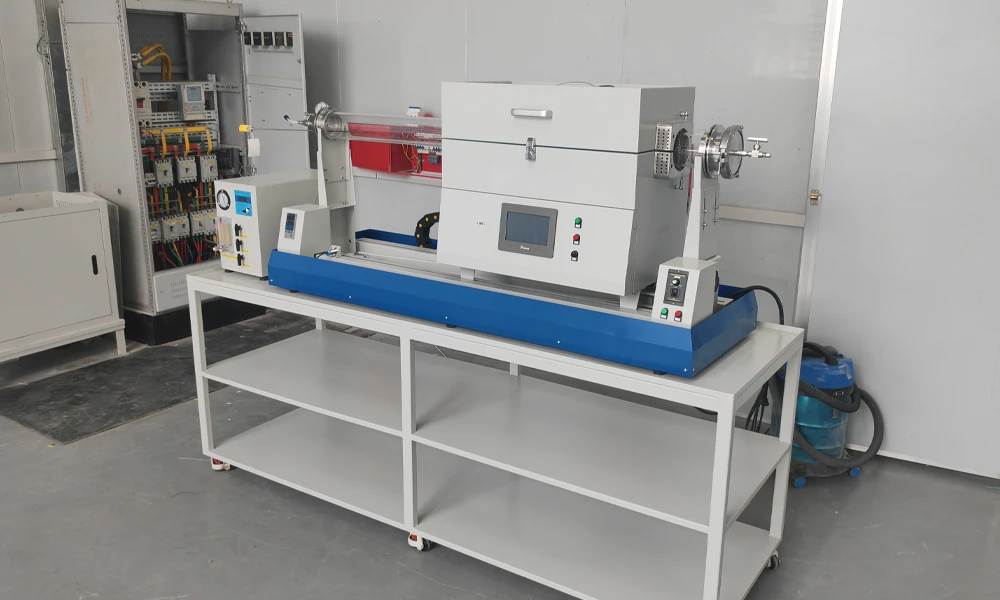

1200 °C Schuifbuisoven voor onderzoek naar batterijmaterialen - TOB-SK2-XY-12TP

Productoverzicht en ideale toepassingen

De TOB-SK2-XY-12TP is een 1200 °C schuifbuisoven voor onderzoek en ontwikkeling van batterijmaterialen. Het onderscheidende kenmerk is de verschuifbare ovenbehuizing: de verwarmingskamer is gemonteerd op een gemotoriseerde slede en wordt via elektrische drukknoppen over de kwartsbuis heen of ervan af bewogen, terwijl het monster op een vaste positie in de buis blijft liggen.

Deze mechanische opstelling geeft de oven een vermogen dat een buisoven met een vaste behuizing niet heeft: de mogelijkheid om het verwarmen te starten door de oven over het monster te schuiven en het koelen te starten door de oven weg te schuiven, wat veel snellere verwarmings- en koelingsovergangen oplevert dan een kamer die in zijn geheel van temperatuur moet veranderen.

De oven is gebouwd rond een kwartsbuis van hoge zuiverheid met een buitendiameter van 80 mm en een verwarmingslengte van 350 mm in één zone, verwarmd door HRE-weerstandsdraad tot een maximale temperatuur van 1200 °C (gebruikelijk werkbereik 0-1100 °C). De temperatuur wordt gemeten door een K-type thermokoppel dat aan één kant van de flens is gemonteerd met een display-instrument, en wordt geregeld door een intelligent Yudian-temperatuurregelsysteem met aanraakscherm dat 10 programma's van elk 30 segmenten ondersteunt, intelligente programmeerbare PID-auto-tuning, weergave van curven en geschiedenis, en USB-gegevensexport. De regelnauwkeurigheid is ±1 °C met een precisie van 0,25-graad.

De procesomgeving is volledig regelbaar: de buis kan worden gebruikt onder vacuüm (tweetraps mechanische pomp, met een maximaal vacuüm van 10 Pa in de oven in koude toestand) of onder stromend gas - zuurstof, stikstof, argon en andere inerte gassen - met één massastroomregelaar (MFC, 0-300 SCCM) en kogelkranen op de poorten, waarbij de maximale gasdruk in de buis niet hoger is dan 0,02 MPa. De kamer gebruikt katoen voor hoge temperaturen in de buitenlaag en hoogwaardige keramische vezelplaat in de binnenlaag voor isolatie, en de ovenbehuizing gebruikt een dubbelwandige luchtgekoelde structuur om de temperatuur van het buitenoppervlak laag te houden. De 304 roestvrijstalen flens met dubbellaagse afdichting biedt oxidatiebestendigheid en zuur- en alkalibestendigheid.

Ideaal voor:

1. Laboratoria voor batterijmaterialen die calcinering, sinteren en gloeien van kathode- en anodematerialen uitvoeren onder vacuüm of gecontroleerde gasatmosferen.
2. Onderzoek naar vaste-stofelektrolyten en andere batterijmaterialen waarbij snelle verwarmings- en koelingsovergangen vereist zijn om fasevorming te controleren en ongewenste faseovergangen te voorkomen.
3. Experimenten met snelle thermische verwerking, waarbij het monster snel op temperatuur moet worden gebracht en snel uit de hete zone moet worden verwijderd.
4. Onderzoeksgroepen voor materialen die een programmeerbare oven nodig hebben met ±1 °C-regeling, datalogging (USB-export, curven en geschiedenisrecords) en onbeheerd automatisch verwarmen en koelen.

Moet u bevestigen of de buis van 80 mm, de verwarmingszone van 350 mm en de schuifafstand overeenkomen met uw monsterbootje en proces? Neem contact op met onze ingenieurs voor batterijmateriaalapparatuur met de afmetingen van uw monsterhouder en het procestemperatuurprofiel.

Werkingsprincipe: De verschuifbare ovenbehuizing

Een conventionele buisoven houdt de verwarmingskamer vast rond de buis, waardoor het monster tegelijk met de gehele geïsoleerde kamer van temperatuur verandert. Dat werkt voor standaard geprogrammeerde calcinering, maar het maakt snel verwarmen en snel koelen moeilijk: de hele kamer - de verwarmingselementen en de isolatiemassa eromheen - moet in stap met het monster van temperatuur veranderen.

De TOB-SK2-XY-12TP verandert de opstelling. De verwarmingskamer is op een slede gemonteerd en wordt aangedreven door elektrische knoppen, en het monster bevindt zich op een vaste positie in de kwartsbuis. Dit geeft twee verschillende bedrijfsmodi:

• Verwarmen door de oven over het monster te schuiven: de ovenbehuizing, op de ingestelde temperatuur, schuift over de monsterpositie. Het monster komt in de hete zone en begint onmiddellijk op te warmen, zonder te wachten tot de kamer eromheen is opgewarmd.
• Koelen door de oven weg te schuiven: de ovenbehuizing schuift weg van de monsterpositie, waardoor het monster in de buis achterblijft zonder de verwarmingskamer en de isolatie eromheen. Het monster koelt dan veel sneller af vanaf zijn procestemperatuur dan in een vaste oven, waar de thermische massa van de kamer de temperatuur vasthoudt.

Deze schuifopstelling ondersteunt snelle thermische verwerking en experimenten in de stijl van afschrikken tot 1200 °C: de monsterpositie in de buis blijft constant - alleen de oven beweegt - zodat het monster mechanisch kan worden geladen, op temperatuur gebracht en uit de hete zone getrokken kan worden, en de snelle overgangen worden geproduceerd door de beweging van de machine zelf in plaats van beperkt te worden door de verwarmings- en koelsnelheden van de kamer. De ovenmodule kan ook van een monster worden teruggetrokken aan het einde van een geprogrammeerde run wanneer snel afschrikken vereist is.

Het schuifsysteem wordt in de machinespecificatie vermeld als elektrisch schuiven met drukknoppen, waarbij de ovenbehuizing verschuift. De programmering van de verwarmingssnelheid (0-20 °C/min, willekeurig instelbaar) is van toepassing op de gecontroleerde hellingen van de verwarmingskamer; de schuifbeweging zorgt voor de discrete, snelle overgangen die het geprogrammeerde profiel aanvullen.

Waar het past in onderzoek en ontwikkeling van batterijmaterialen

In R&D voor batterijmaterialen is een buisoven het standaardinstrument voor de stappen bij verhoogde temperatuur die de structuur en prestaties van een materiaal bepalen:

• Poedersynthese en calcinering: precursorpoeders worden verwarmd onder lucht, zuurstof of inert gas om de beoogde kristalfase te vormen.
• Sinteren en verdichten: geperste pellets van kathodematerialen, vaste elektrolyten of keramiek worden gesinterd tot de gewenste dichtheid.
• Gloeien en oppervlaktebehandeling: na synthese past een thermische stap de kristalstructuur aan, verwijdert defecten of verspreidt oppervlaktelagen.
• Het testen van het effect van thermische geschiedenis: in veel materiaalstudies bepalen de verwarmings- en koelsnelheden en de atmosfeer tijdens de thermische stap - niet alleen de piektemperatuur - de fase die bij kamertemperatuur behouden blijft.

De TOB-SK2-XY-12TP pakt het vierde punt direct aan. Omdat het monster snel in en uit de hete zone kan worden gebracht, kan de thermische geschiedenis van het materiaal scherp worden ingesteld, waardoor de onderzoeker bijvoorbeeld een langzaam afgekoeld monster kan vergelijken met een snel afgeschrikt monster op dezelfde machine. Gecombineerd met het programmeerbare Yudian-regelsysteem (10 programma's, 30 segmenten, PID-auto-tuning) en de vacuüm- en gasregeling, ondersteunt de oven het volledige scala aan atmosfeer- en snelheidsgestuurde processen die worden gebruikt bij de ontwikkeling van batterijmaterialen:

• Calcinering en sinteren van kathode- en anodematerialen in het gebruikelijke werkbereik van 0-1100 °C, tot een maximum van 1200 °C.
• Snelle thermische verwerking en afschrikexperimenten voor fasecontrole.
• Verwerking onder vacuüm (tot maximaal 10 Pa in de oven, koude toestand) of onder stromende zuurstof, stikstof, argon of andere inerte gassen, met gasstroom ingesteld door de MFC.
• Gloeien en kristallisatiestudies met geregistreerde en exporteerbare temperatuurprofielen.

Hoe de TOB-SK2-XY-12TP werkt

De werkstroom van de oven volgt de onderstaande volgorde.

1. Monster laden: het monster wordt in een kroes of bootje op de vaste positie in de kwartsbuis geplaatst, met behulp van de standaardaccessoires die bij de machine worden geleverd - de kroeshaak en hittebestendige handschoenen. Buispluggen worden gebruikt waar het proces dit vereist.
2. Atmosfeerinstelling: voor vacuümgebruik wordt het uitlaatuiteinde via balgen, kogelkranen en klemmen verbonden met de vacuümpomp; voor gasgebruik wordt de gasleiding bij het inlaatuiteinde via de kogelkranen aangesloten en wordt de gasstroom ingesteld op de MFC (0-300 SCCM). De manometer bij de gasinlaat toont de toevoerdruk en alle poorten zijn voorzien van kogelkranen; de maximale gasdruk in de buis mag niet hoger zijn dan 0,02 MPa.
3. Programma-instelling: het procesprofiel wordt ingesteld op het Yudian touchscreen-besturingssysteem - tot 10 programma's van 30 segmenten, met een opwarmsnelheid binnen het instelbare bereik van 0-20 °C/min en een enkel segment van maximaal 1000 uur. PID-autotuning wordt ondersteund voor de instelling.
4. Verwarming: het ovenlichaam schuift over de monsterpositie en het programma draait - automatisch opwarmen, automatisch afkoelen en onbeheerd gebruik worden ondersteund via de bediening met één toets van het besturingssysteem.
5. Snelle koeling (indien vereist): waar een snelle overgang nodig is, wordt het ovenlichaam van de monsterpositie weggeschoven zodat het monster afkoelt zonder de verwarmingskamer eromheen. Het elektrische knopschuifsysteem drijft de beweging van het ovenlichaam aan.
6. Koelen en uitladen: het programma of de schuifactie brengt het monster naar de uitlaattemperatuur en het monster wordt met de kroeshaak en handschoenen uit de buis verwijderd.
7. Gegevens bekijken en exporteren: temperatuurcurves en historische gegevens kunnen op de controller worden bekeken en via de USB-interface worden geëxporteerd voor het onderzoeksverslag.

Veiligheidsbescherming is altijd actief: oververhittingsbeveiliging en thermokoppelbreukbeveiliging zijn standaard aanwezig, en de dubbellaagse luchtgekoelde structuur van het ovenlichaam houdt de temperatuur van het buitenoppervlak laag tijdens bedrijf.

Belangrijkste technische kenmerken van de TOB-SK2-XY-12TP

1. Schuivend ovenlichaam aangedreven door elektrische knoppen
   Het ovenlichaam schuift over zijn rail, aangedreven door elektrische knopbediening. De monsterpositie in de buis blijft gefixeerd, zodat de procesatmosfeer en de plaatsing van het monster niet veranderen wanneer de oven beweegt. Dit is het bepalende kenmerk van de TOB-SK2-XY-12TP.
2. Snel opwarmen en snel afkoelen door mechanische beweging
   Het over het monster schuiven van de oven start direct het opwarmen; het wegschuiven ervan laat het monster afkoelen zonder de thermische massa van de verwarmingskamer eromheen. Snelle thermische verwerking en experimenten in blusstijl worden mogelijk - scherpe thermische overgangen geproduceerd door machinebeweging in plaats van beperkt door de eigen opwarm- en afkoelsnelheden van de kamer.
3. 1200 °C maximale temperatuur, 0-1100 °C algemeen werkbereik
   De HRE-weerstandsdraadverwarmingselementen en het K-type thermokoppel ondersteunen een maximale temperatuur van 1200 °C, met een algemeen werkbereik van 0-1100 °C. De verwarmingslengte van 350 mm in één zone en de kwartsbuis van hoge zuiverheid met een buitendiameter van 80 mm bepalen de bruikbare hete zone en de monsteromgeving.
4. ±1 °C temperatuurregeling met het Yudian touchscreen-systeem
   Het intelligente Yudian touchscreen-temperatuurregelsysteem ondersteunt 10 programma's van 30 segmenten met intelligente programmeerbare PID-autotuning. Curves en historische gegevens kunnen worden bekeken en gegevens kunnen worden geëxporteerd via de USB-interface. De regelnauwkeurigheid is ±1 °C met een precisie van 0,25-graad, en een enkel segment kan worden ingesteld tot 1000 uur. Bediening met één toets zorgt voor automatisch opwarmen en automatisch afkoelen zonder dat toezicht nodig is.
5. Programmeerbare opwarmsnelheden van 0 tot 20 °C/min
   De opwarmsnelheid is willekeurig instelbaar binnen het bereik van 0-20 °C/min, zodat het temperatuurprofiel kan worden afgestemd op het materiaal en het proces - met de schuifbeweging beschikbaar voor de snelle overgangen buiten de geprogrammeerde helling.
6. Vacuümgebruik met een tweetraps mechanische pomp
   De oven werkt onder vacuüm met behulp van een tweetraps mechanische pomp, waarbij de pomp is aangesloten via balgen, kogelkranen en klemmen. Het maximale vacuüm in de oven is 10 Pa (koude toestand) en het uiteindelijke vacuüm van het pompsysteem is 6 x 10⁻² Pa (koude toestand), wat een gecontroleerde lagedrukomgeving voor het proces biedt.
7. Gasatmosfeerregeling met MFC
   Het inlaatuiteinde heeft één gasinlaat met één MFC (0-300 SCCM) en elke gasinlaat is uitgerust met een kogelkraan en verbonden met een manometer. Zuurstof, stikstof, argon en diverse inerte gassen kunnen worden gebruikt en alle poorten zijn voorzien van kogelkranen; de maximale gasdruk in de buis overschrijdt 0,02 MPa niet.
8. Kwartsbuis van hoge zuiverheid en 304 roestvrijstalen flenzen met dubbellaagse afdichting
   De procesbuis is een kwartsbuis van hoge zuiverheid (80 mm buitendiameter) en de flens is gemaakt van 304 roestvrij staal: handig voor laden en lossen, oxidatiebestendig, zuur- en alkalibestendig en dubbellaags afgedicht om de afdichtingsprestaties te garanderen die vereist zijn voor vacuüm- en gasgebruik.
9. Thermische efficiëntie: keramische vezelisolatie en dubbellaags luchtgekoeld lichaam
   De ovenkamer gebruikt katoen voor hoge temperaturen op de buitenlaag en hoogwaardige keramische vezelplaat op de binnenlaag voor een goed isolatie-effect. De kamerstructuur is een geïntegreerd compact ontwerp met een trapsgewijze verbindingsstructuur die voldoet aan mechanische principes - uniforme spanning tijdens het verwarmen en warmte die niet gemakkelijk verloren gaat. De dubbellaagse luchtgekoelde structuur van het ovenlichaam houdt de temperatuur van het buitenoppervlak laag.
10. Veiligheidsbescherming en compleet standaardpakket
    De oven biedt oververhittingsbeveiliging en thermokoppelbreukbeveiliging. De standaardaccessoires dekken de operationele benodigdheden - 2 buispluggen, 1 kwartsbuis, 1 gasbuis, 1 flensset, 2 reserve-afdichtringen, 1 kroeshaak, 1 paar handschoenen voor hoge temperaturen, 1 vacuümpomp en 1 bedieningshandleiding - en de oven is verpakt in een houten kist met schuimvulling aan de binnenkant en het ovenlichaam is verpakt in plastic folie.

Volledige technische specificaties

De volgende tabellen reproduceren de verstrekte specificaties.

1. Belangrijkste technische parameters

2. Temperatuurregelsysteem

3. Gas- en vacuümsysteem

4. Garantie, standaardaccessoires en verpakking

Praktische gebruiksadviezen

• Plaatsing van het monster: plaats het monster in een kroes of bootje op de vaste positie in de kwartsbuis en gebruik de meegeleverde kroeshaak en hittebestendige handschoenen voor het laden en lossen. Omdat de positie van het monster vast blijft terwijl de oven schuift, moet u de positie van het monster eerst definiëren en deze consistent houden tussen runs.
• Buispluggen: gebruik de meegeleverde buispluggen zoals vereist door het proces - bijvoorbeeld om warmtestraling naar de buisuiteinden en de afdichtingen te verminderen. Bevestig de opstelling in de bedieningshandleiding voor uw proces.
• Vacuümbewerking: sluit de vacuümpomp aan via de balgen, kogelkranen en klemmen. Inspecteer de afdichtingsringen voor gebruik (2 reserve-afdichtingsringen worden meegeleverd) en bevestig het haalbare vacuüm tegen de gespecificeerde maximumwaarde van 10 Pa in de oven (koude toestand).
• Gasbewerking: stel de stroom op de MFC in binnen het bereik van 0-300 SCCM en controleer de manometer bij de inlaat. Overschrijd de maximale gasdruk in de buis van 0,02 MPa niet en houd alle poorten gesloten met hun kogelkranen, behalve die welke nodig zijn voor het proces.
• Programma-instelling: stel het profiel in op de Yudian touchscreen-controller - tot 10 programma's van 30 segmenten, opwarmsnelheden binnen 0-20 °C/min, segmenttijden tot 1000 uur. Voer PID-autotuning uit bij het instellen van een nieuw profiel of na het wijzigen van de buis- of monsteropstelling.
• Schuifprocedure: schuif de ovenbehuizing pas over het monster wanneer u klaar bent om de thermische stap te beginnen, en schuif deze weg wanneer een snelle afkoelingsovergang is beoogd. Gebruik de elektrische knopbediening om de ovenbehuizing te verplaatsen en controleer of het traject vrij is voor elke run.
• Temperatuurlimieten: houd het proces voor routinewerk binnen het gebruikelijke werkbereik van 0-1100 °C; het maximum van 1200 °C geldt voor kortstondig, compatibel gebruik. Laat de oven afkoelen binnen de ondersteunde condities voordat u deze uitlaadt.
• Koeling en veiligheid: blokkeer het luchtkoelingspad van de dubbellaagse luchtgekoelde behuizing niet. Houd de oververhittings- en thermokoppelbreukbeveiligingen ingeschakeld en draag hittebestendige handschoenen bij het hanteren van hete monsters, kroesjes en de buis.
• Onderhoud: inspecteer de kwartsbuis en afdichtingsringen periodiek, vervang versleten afdichtingen (reserveonderdelen worden meegeleverd) en controleer het thermokoppel en het bijbehorende weergave-instrument. De ovenbehuizing heeft een garantie van één jaar (exclusief slijtdelen) met levenslange technische ondersteuning.

Technische veelgestelde vragen

V1: Wat is een schuifbuisoven en hoe verschilt deze van een standaard buisoven?

In een standaard buisoven is de verwarmingskamer rond de buis gefixeerd, waardoor het monster en de hele kamer samen van temperatuur veranderen. Bij de TOB-SK2-XY-12TP is de ovenbehuizing op een slede gemonteerd en beweegt deze via elektrische knopbediening, terwijl het monster op een vaste positie in de kwartsbuis blijft. Het schuiven van de oven over het monster start de verwarming; door deze weg te schuiven kan het monster afkoelen zonder dat de verwarmingskamer eromheen zit. Dit maakt veel snellere opwarm- en afkoelingsovergangen mogelijk - nuttig voor snelle thermische verwerking en experimenten in de stijl van afschrikken.

V2: Wat is het temperatuurbereik en hoe wordt dit geregeld?

De maximale temperatuur is 1200 °C, met een gebruikelijk werkbereik van 0-1100 °C. Verwarming wordt geleverd door HRE-weerstandsdraad en de temperatuur wordt gemeten door een K-type thermokoppel met een weergave-instrument aan één kant van de flens. Het Yudian touchscreen-systeem regelt tot 10 programma's van 30 segmenten met PID-autotuning, met een regelnauwkeurigheid van ±1 °C en 0,25-graad precisie. Opwarmsnelheden zijn instelbaar binnen 0-20 °C/min en een enkele segmenttijd kan tot 1000 uur bedragen.

V3: In welke atmosferen kan de oven werken?

De oven kan werken onder vacuüm of met stromende gassen. De compatibele gassen zijn zuurstof, stikstof, argon en diverse inerte gassen; de inlaatzijde heeft één gasinlaat met één MFC (0-300 SCCM), en de maximale gasdruk in de buis mag niet hoger zijn dan 0,02 MPa. Onder vacuüm levert de tweetraps mechanische pomp een ultiem vacuüm van 6 x 10⁻² Pa (koude toestand), en het maximale vacuüm in de oven is 10 Pa (koude toestand).

V4: Is de vacuümpomp inbegrepen bij de oven?

Ja. De standaardaccessoires omvatten 1 vacuümpomp (tweetraps mechanische pomp), samen met 2 buispluggen, 1 kwartsbuis, 1 gasbuis, 1 flensset, 2 reserve-afdichtringen, 1 kroeshaak, 1 paar hittebestendige handschoenen en 1 bedieningshandleiding.

V5: Wat zijn de afmetingen van de buis en de verwarmingszone?

De buitendiameter van de verwarmingsbuis is 80 mm en de lengte van de verwarmingszone is 350 mm (enkele zone). Het buismateriaal is een kwartsbuis van hoge zuiverheid.

V6: Hoe wordt de afdichting van de buis gewaarborgd?

De oven gebruikt een 304 roestvrijstalen flens met dubbellaagse afdichting. De flens is handig voor het laden en lossen en is oxidatiebestendig en bestand tegen zuren en logen, wat samen de afdichtingsprestaties behoudt die vereist zijn voor vacuüm- en gasbedrijf. Twee reserve-afdichtringen worden bij de machine geleverd.

V7: Welke veiligheidsvoorzieningen biedt de oven?

De oven biedt oververhittingsbeveiliging en beveiliging tegen thermokoppelbreuk. Het ovenlichaam maakt gebruik van een dubbellaagse luchtgekoelde structuur die de temperatuur van het buitenoppervlak laag houdt, en de kamerisolatie - buitenste hittebestendige katoen en binnenste hoogwaardige keramische vezelplaat - draagt bij aan thermische efficiëntie en veilige aanraakcondities.

V8: Welke gegevensfuncties biedt het besturingssysteem?

Het Yudian touchscreen-systeem maakt het mogelijk om temperatuurcurves en historische gegevens te bekijken, en gegevens kunnen worden geëxporteerd via de USB-interface. Automatische verwarming en automatische koeling kunnen met één druk op de knop worden gestart, en het proces kan zonder toezicht draaien - nuttig voor lange verblijftijden (tot 1000 uur per segment) die typerend zijn voor sinter- en gloeiprocessen.

V9: Wat is de garantie?

Het ovenlichaam heeft een garantie van één jaar, met uitzondering van slijtageonderdelen zoals verwarmingselementen, de kwartsbuis, afdichtringen en thermokoppels. Levenslange technische ondersteuning wordt geboden.

Klaar om snelle verwarming en snelle koeling thermische verwerking toe te voegen aan uw laboratorium voor batterijmaterialen? Vraag een offerte aan voor de TOB-SK2-XY-12TP met uw monsterhouderafmetingen, procestemperatuurprofiel en vereiste atmosfeer (vacuüm of gastype en debiet). Onze ingenieurs voor batterijmateriaalapparatuur kunnen adviseren over configuratie, schuifprocedure en procesinstelling.
