Driezone buisoven van 1200℃ voor batterijmaterialen

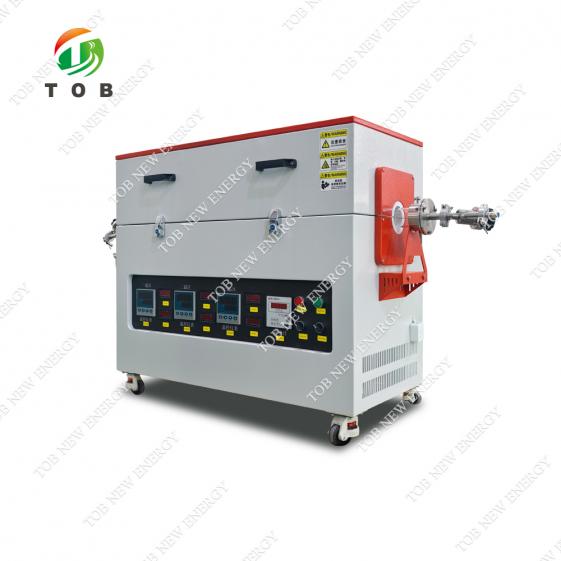

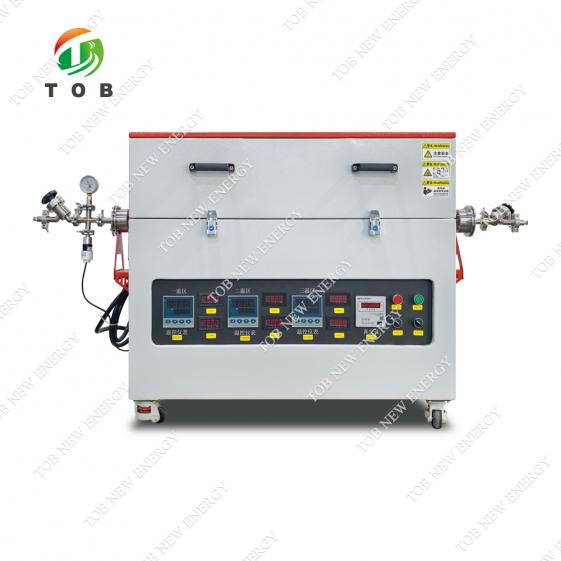

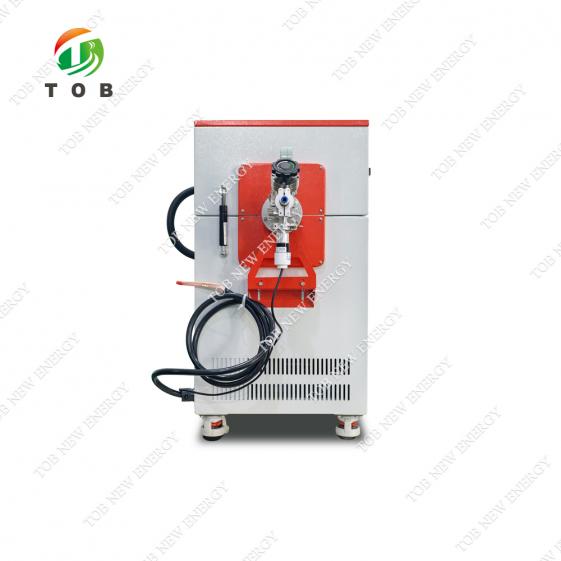

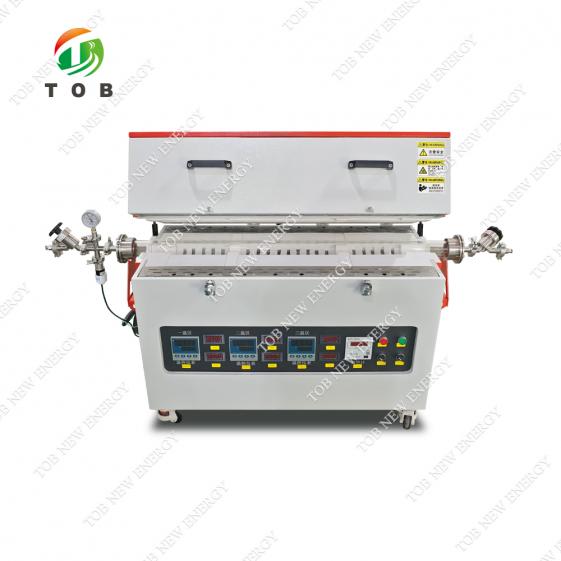

TOB-G1200-60-III Driezone buisoven (1200℃) voor de synthese van batterijmaterialen en CVD-processen

Productoverzicht en ideale toepassingen

Een driezonebuisoven is een precisie-thermisch verwerkingsapparaat dat een lange cilindrische verwarmingskamer opdeelt in drie onafhankelijk regelbare temperatuurzones. De TOB-G1200-60-III gebruikt deze architectuur om een uitzonderlijk lange zone met een uniforme temperatuur te creëren – ≥ 450 mm – in een kwartsbuis met een diameter van 60 mm. Hierdoor is het mogelijk om grotere monsters, meerdere kleine monsters of continue processen te verwarmen zonder het temperatuurverschil tussen de warme en koude kant dat gebruikers van eenzoneovens vaak ondervindt.

In batterijonderzoek en -ontwikkeling is deze oven de onmisbare schakel voor de calcinatie van kathodepoeder, de carbonisatie van anodes, de synthese van vaste-stofelektrolyten en de chemische dampafzetting (CVD) van elektrodecoatings. De kwartsbuis is geschikt voor zuurstof, stikstof, argon en andere procesgassen onder overdruk of ruw vacuüm (optionele pomp, 0,5 Pa), waardoor oxidatie-, inerte-atmosfeer- of vacuüm-ondersteunde experimenten in hetzelfde systeem kunnen worden uitgevoerd. Met de programmeerbare controller met 31 segmenten kunt u een compleet thermisch profiel definiëren – opwarmen, constant houden, afkoelen – terwijl de oven elke zone onafhankelijk aanstuurt om de ingestelde temperatuur nauwkeurig te volgen. Wanneer u de oven na een run opent, zorgt de dubbelwandige geforceerde luchtkoeling ervoor dat de buitentemperatuur onder de 60 °C blijft en heeft de isolatie van zeer zuivere aluminiumoxidevezels zichzelf al terugverdiend door de bespaarde energie.

Ideaal voor:

• Onderzoekers naar batterijmaterialen calcineren LFP-, NMC-, LCO- of LMFP-kathodevoorlopers onder gecontroleerde atmosferen.
• Ontwikkelaars van vaste-stofelektrolyten synthetiseren LLZO-, LATP- of sulfide-gebaseerde elektrolyten die nauwkeurige temperatuurverhogingen en lange verblijftijden vereisen.
• Elk laboratorium dat CVD-groei van koolstofcoatings uitvoert op anode-deeltjes of dunne-film-elektrodelagen.
• Kwaliteitsborgingsteams die de warmtebehandelingsomstandigheden moeten reproduceren voor meerdere batches poeder of kleine componenten.
• Universitaire laboratoria die voorheen problemen ondervonden met ovens met één zone, omdat deze een inconsistente monsterkwaliteit langs de buis produceerden.

N Weet u niet zeker welke atmosfeer of temperatuurprofiel het meest geschikt is voor uw batterijmateriaal? Neem contact op met onze thermische procesingenieurs: stuur ons uw precursor en de gewenste fase, en wij adviseren u een basisrecept.

Waar past deze buisoven in de batterijmateriaalverwerking?

De TOB-G1200-60-III wordt gebruikt in de fase van poedersynthese en warmtebehandeling bij de productie van batterijmaterialen – vóór het mengen en coaten van de elektrodeslurry. Voor kathode-actieve materialen worden de metaalhydroxide- of carbonaatprecursoren gemengd met een lithiumbron en in deze oven gecalcineerd bij temperaturen tussen 700 ℃ en 1000 ℃ onder een stroom zuurstof of droge lucht. Het ontwerp met drie zones zorgt ervoor dat de gehele poedercontainer dezelfde temperatuurcyclus doorloopt, wat direct resulteert in een uniforme deeltjesgrootte, een consistente lithiumstoichiometrie en herhaalbare elektrochemische prestaties, batch na batch.

Op dezelfde manier kan de oven bij met koolstof beklede anodematerialen de carbonisatie van de coatinglaag uitvoeren onder stikstof of argon. De CVD-mogelijkheid komt van pas wanneer een conforme koolstof- of keramische laag op poeder of een voorgevormde elektrodestrip moet worden afgezet.

Beste praktijken voor procesoptimalisatie (afgeleid van de daadwerkelijke synthese van batterijmaterialen):

• Profielvoortest: Voordat u een volledige batch van de dure precursor gebruikt, voert u een profieltest uit met 31 segmenten, met een lege monsterhouder en een dummy-thermocouple in de buis. Controleer of het midden van de houder het ingestelde punt bereikt en of de koelsnelheid aan de verwachtingen voldoet. De automatische PID-afstemmingsfunctie van de GP518P-controller kan tijdens deze test worden geactiveerd om de zonebalancering te optimaliseren.
• De richting van de gasstroom is van belang: Bij het calcineren van poeder in een boot moet de gasstroom vanaf de gasinlaat naar de vacuümpomp of -uitlaat worden geleid. Hierdoor worden vrijgekomen vocht en CO₂ afgevoerd zonder dat deze opnieuw op het poeder worden afgezet. Een debiet van 100-200 sccm is meestal voldoende voor een buis met een diameter van 60 mm; een hoger debiet kan de middelste zone iets afkoelen.
• Beperk besmetting: Voordat u voorlopers van batterijkwaliteit laadt, moet u de lege kwartsbuis 2 uur lang op 1100 ℃ in een zuurstofbad verhitten om eventuele organische resten van eerdere experimenten te verwijderen. Behandel de buis en de bootjes altijd met schone, poedervrije handschoenen; zelfs sporen van natrium door huidcontact kunnen de kathodeprestaties permanent aantasten.
• Controle van de bluswerking: De oven maakt een gecontroleerde afkoelsnelheid mogelijk. Voor materialen die een specifieke kristallografische fase vereisen, programmeert u een langzame afkoelingsperiode (2–5 ℃/min) door het kritische temperatuurbereik in plaats van simpelweg de stroom uit te schakelen en de oven op natuurlijke wijze te laten afkoelen. Dit is met name belangrijk voor geordende steenzoutkathodes en bepaalde oxide-vaste elektrolyten.

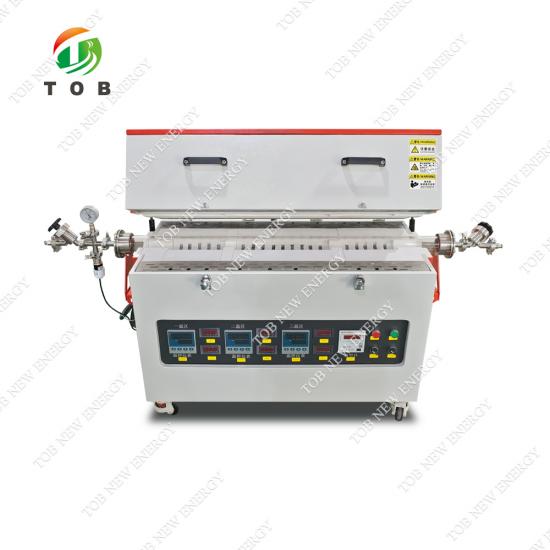

Hoe het driezonesysteem in de praktijk werkt

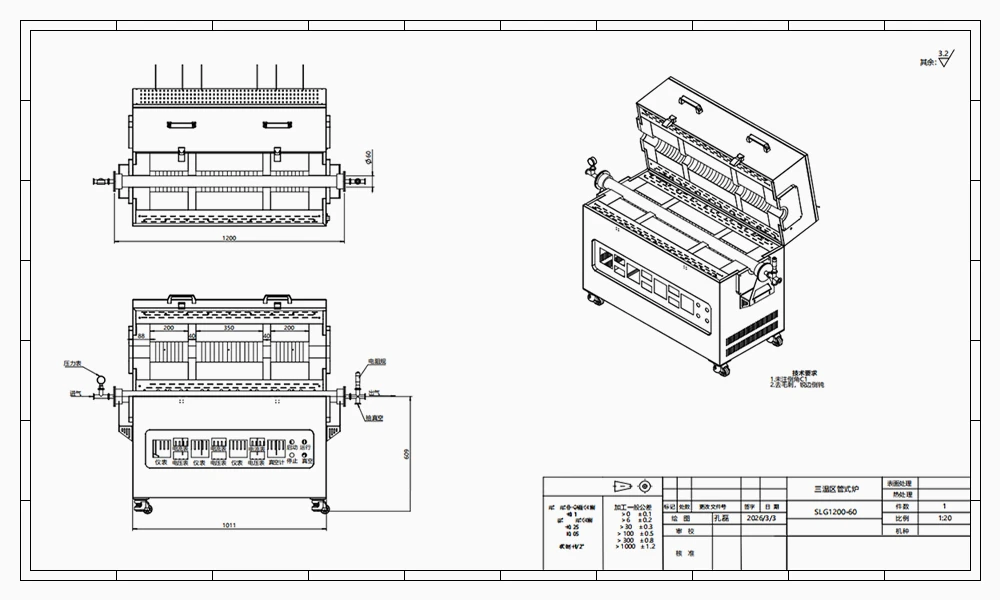

Conventionele buisovens met een enkel verwarmingselement ontwikkelen onvermijdelijk een temperatuurprofiel dat in het midden piekt en naar beide uiteinden toe afneemt. Dit beperkt de bruikbare, uniforme zone tot een fractie van de totale verwarmde lengte. De TOB-G1200-60-III overwint dit door de 750 mm verwarmde lengte op te delen in drie onafhankelijk regelbare zones, elk met een eigen verwarmingsspiraal van Ni-Cr-legering en een K-type thermokoppel dat zich nabij de buiswand bevindt.

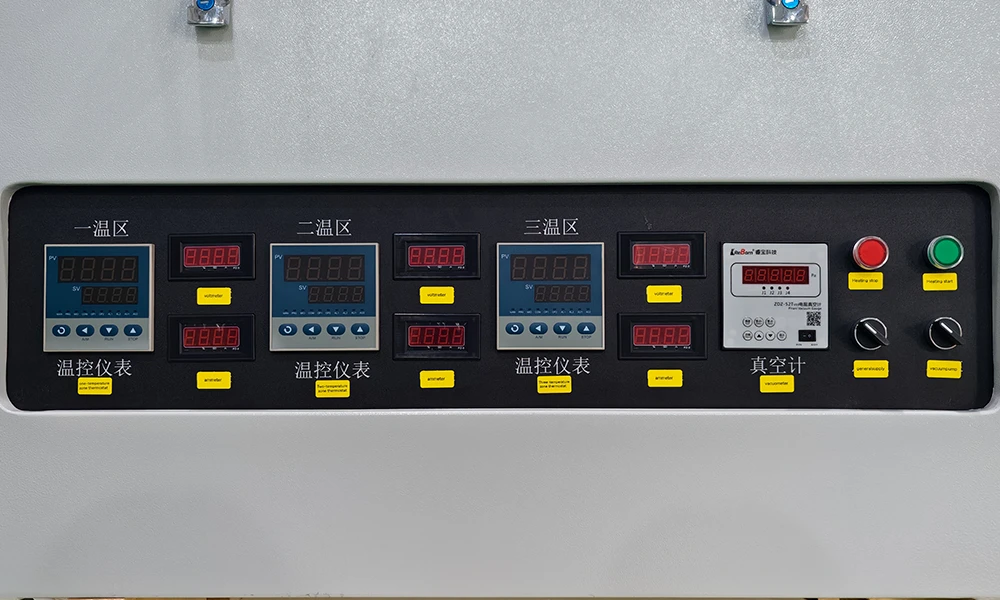

Een Yudian GP518P meerkanaalsregelaar regelt elke zone met behulp van fasehoekgestuurde SCR-modules (siliciumgestuurde gelijkrichters). Tijdens het opwarmen worden de twee buitenste zones doorgaans iets harder aangestuurd om het hogere warmteverlies aan de uiteinden te compenseren. Naarmate de oven het ingestelde punt nadert, past de ingebouwde PID-autotuningfunctie met meerdere groepen het vermogen van alle drie de zones aan om de temperatuurgradiënt af te vlakken. Het resultaat is een stabiele, uniforme zone van minstens 450 mm – lang genoeg voor een aluminiumoxide boot van volledige grootte met tientallen grammen kathodeprecursor, of meerdere kleinere boten naast elkaar geplaatst voor een combinatorische studie.

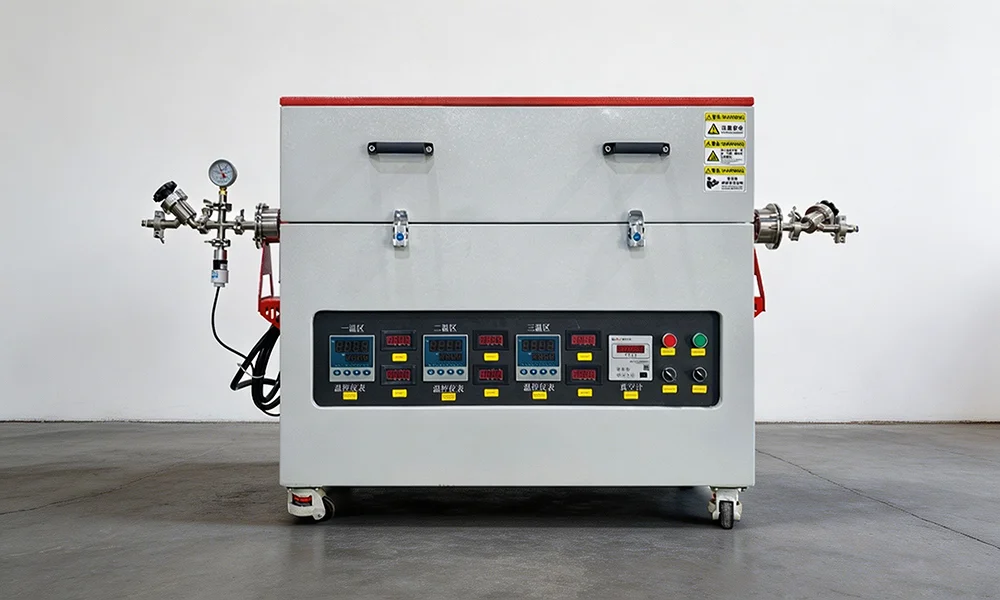

Vanuit het perspectief van de operator definieert u één programma op het touchscreen of digitale display: 31 segmenten met opwarmingssnelheid, streeftemperatuur en verblijftijd. De controller coördineert vervolgens automatisch de drie zones volgens dit profiel en toont zowel de ingestelde temperatuur als de realtime gemeten temperatuur. Het digitale display toont een nauwkeurigheid van ±1 ℃, maar in de praktijk is de stabiliteit binnen de uniforme zone vaak nog kleiner.

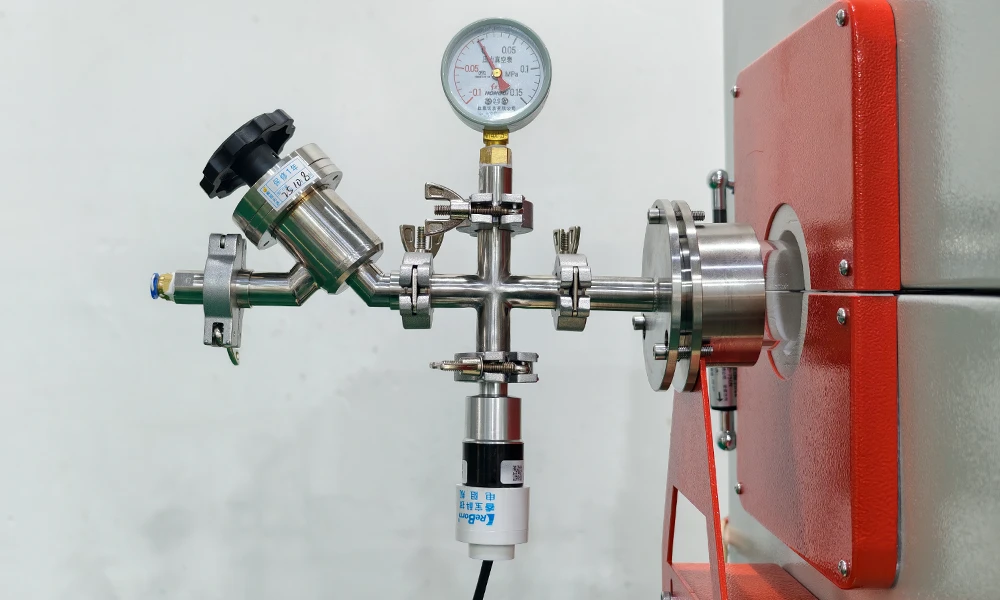

Het atmosfeersysteem is eenvoudig maar robuust. Gas komt binnen via een debietgeregelde inlaat aan één uiteinde van de flens, stroomt over het monster en verlaat het systeem via de tegenoverliggende flens naar de atmosfeer of een vacuümpomp. De flensafdichtingen zijn mechanisch (O-ring) en kunnen een ruw vacuüm tot 0,5 Pa handhaven wanneer de roterende schottenpomp is aangesloten. Voor experimenten die inert gas vereisen maar geen vacuüm, spoelt u de buis eenvoudigweg 15-20 minuten met het gekozen gas voordat u gaat verwarmen en handhaaft u een lichte overdruk tijdens de meting.

Belangrijke technische voordelen voor de synthese van batterijmaterialen

• 450 mm+ Unifor m Zone van drie onafhankelijke controllers

Een lange, echt isotherme zone is cruciaal bij het opschalen van poedersynthese van een paar gram naar tientallen grammen in één bootje. Het ontwerp met drie zones zorgt actief voor een uniforme temperatuur over het gehele monster, waardoor het materiaal in het midden van het bootje identiek is aan het materiaal aan de randen. Dit vermindert de variabiliteit tussen batches en elimineert de noodzaak om poeder aan de uiteinden weg te gooien vanwege onder- of oververhitting.

• ±1℃ Nauwkeurige besturing met 31-segment programmeerbaarheid

Complexe thermische profielen – langzame temperatuurstijgingen, meerdere rustperiodes en gecontroleerde koeling – zijn standaard bij geavanceerde kathodesynthese. De 31-segmentscapaciteit en de automatische PID-regeling van de Yudian-controller zorgen ervoor dat u bij elke run exact hetzelfde temperatuurverloop kunt reproduceren. De weergaveprecisie van ±1 ℃ geeft u de zekerheid dat de werkelijke temperatuur het programma volgt, wat vooral belangrijk is in de buurt van het smeltpunt van lithiumzouten of tijdens faseovergangen.

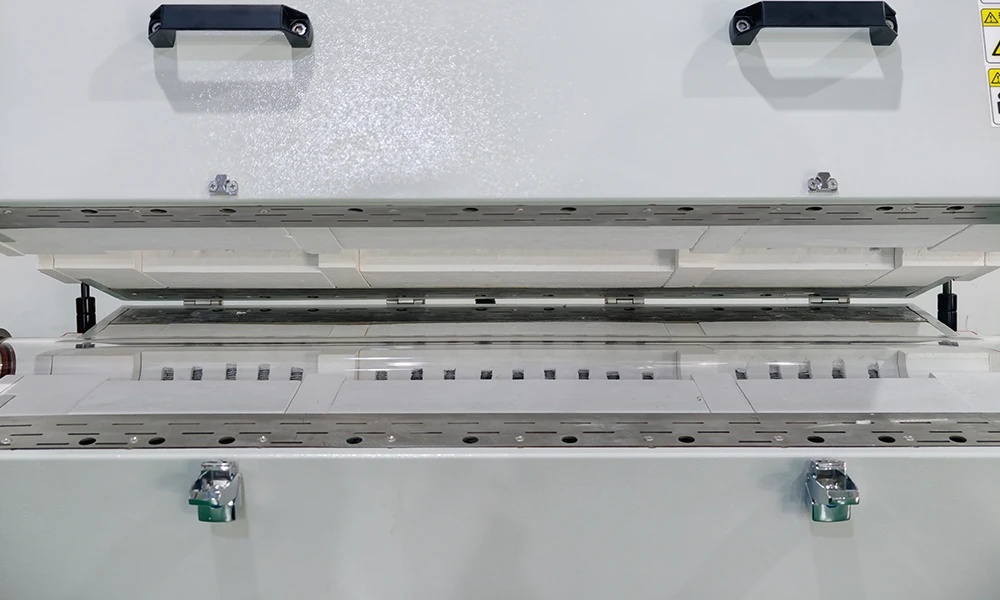

• Volledig vezelaluminium Isolatie en dubbelwandige koeling

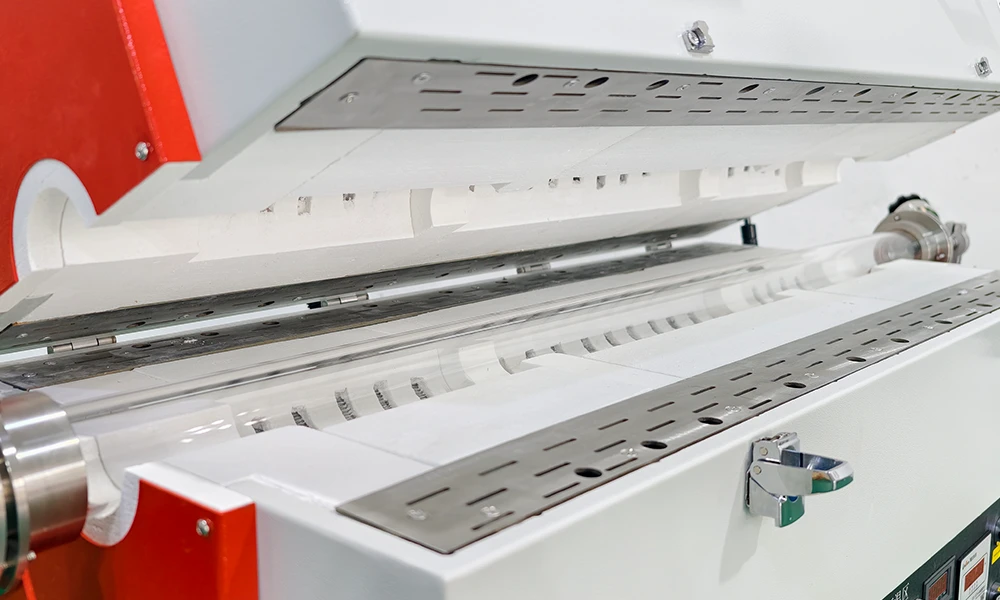

De ovenbekleding bestaat uit zeer zuivere, vacuümgevormde aluminiumoxidevezelplaten van 120 mm dik, met een extra laag hittebestendige aluminiumoxideverf aan de binnenzijde van de kamer. Deze combinatie slaat zeer weinig warmte op, waardoor het opwarmen van kamertemperatuur tot 1200 ℃ ongeveer 30 minuten duurt (bij 20 ℃/min). Het afkoelen verloopt eveneens snel dankzij de ingebouwde ventilator die lucht door de dubbelwandige behuizing circuleert. De temperatuur van het buitenoppervlak blijft onder de 60 ℃, wat de operators en nabijgelegen elektronica beschermt.

• Veelzijdig bij atmosfeer en vacuümcompatibiliteit

Of u nu zuurstof nodig hebt voor LCO-calcinatie, stikstof voor carbonisatie of argon voor de verwerking van sulfide-elektrolyten, de afgesloten kwartsbuis en gasdichte flenzen ondersteunen het allemaal. De optionele roterende schottenpomp (uiteindelijke druk 0,5 Pa) voegt vacuümgloeien en vacuümondersteunde infiltratie toe aan de mogelijkheden van de oven, zonder de kernhardware aan te passen.

• Robuuste constructie met duurzame verwarmingselementen

Voor de verwarmingselementen wordt draad van een nikkel-chroomlegering gebruikt, die een goede oxidatiebestendigheid biedt tot 1200 ℃ en veel beter bestand is tegen temperatuurschommelingen dan molybdeendisilicide-elementen. Dankzij het modulaire ontwerp van de verwarmingszones kan, als een element in een zone na jarenlang gebruik aan vervanging toe is, dit eenvoudig worden vervangen zonder de hele oven te hoeven herbouwen – een onderhoudsvriendelijke eigenschap die drukke laboratoria zeer waarderen.

Volledige technische specificaties

Com M Over problemen met warmtebehandeling en hoe de TOB-oven deze minimaliseert.

De onderstaande tabel toont de daadwerkelijke uitdagingen die zich voordoen bij de calcinatie van batterijmaterialen en legt uit hoe het ontwerp van de TOB-G1200-60-III elk van deze problemen voorkomt of verzacht.

Waarom kiezen voor de TOB-G1200-60-III in plaats van een standaard buisoven met één zone: een vergelijking

Waarom batterijlaboratoria overstappen op een driezone-oven:

Als u ooit 30 g NMC-precursor in een oven met één zone hebt proberen te calcineren en daarbij een temperatuurgradiënt hebt gekregen met 5 verschillende tinten poeder in één bak, dan begrijpt u het probleem al. De TOB-G1200-60-III is speciaal ontworpen om die gradiënt te elimineren. In combinatie met de programmeerbare controller en de energiezuinige isolatie transformeert het een "eenvoudige verwarmingsstap" in een nauwkeurige, reproduceerbare eenheidsbewerking die van de ene onderzoeker op de andere kan worden overgedragen zonder een langdurig herkwalificatieproces.

Veelgestelde vragen over techniek — Bediening van de driezonebuisoven

Vraag 1: Hoe bepaal ik de juiste gasstroomsnelheid voor mijn proces?

Als vuistregel geldt dat voor een buis met een diameter van 60 mm een debiet tussen 100 en 300 sccm zorgt voor voldoende verversing van de atmosfeer zonder significante temperatuurschommelingen te veroorzaken. Als een zeer inerte omgeving gewenst is, wordt een hoger debiet aanbevolen tijdens de eerste spoeling (15-20 minuten vóór het verwarmen), waarna dit tijdens de verblijftijd kan worden verlaagd tot 100-150 sccm. Gebruik een massastroomregelaar (niet meegeleverd) voor nauwkeurige regeling.

Vraag 2: Kan ik de oven uitsluitend in vacuümmodus gebruiken, zonder gas?

Ja, wanneer de optionele roterende schottenpomp is aangesloten, kunt u een druk van ongeveer 0,5 Pa in de buis bereiken. Houd er echter rekening mee dat de flens-O-ringen en de kwartsbuis niet zijn ontworpen voor hoogvacuüm; dit is voor toepassingen met een ruw vacuüm, zoals vacuümdrogen of vacuümgeassisteerde impregnering. Voor CVD met hoog vacuüm heeft u mogelijk een turbopomp en metalen afdichtingen nodig – neem contact op met TOB voor oplossingen op maat.

Vraag 3: Hoe voorkom ik lithiumverlies uit kathodematerialen tijdens calcinatie bij hoge temperaturen?

Lithium kan vervluchtigen, vooral boven 800 ℃ in oxiderende atmosferen. Een veelgebruikte methode is om een lichte overmaat aan lithiumbron in de precursor te gebruiken (doorgaans 3-5% extra Li) en het aluminiumoxide bootje af te dekken met een deksel. De grote, uniforme zone van de TOB-G1200-60-III is hierbij een voordeel, omdat het hele monster dezelfde temperatuur heeft. Hierdoor wordt overcompensatie door de temperatuur aan de randen te verhogen en onbedoeld meer lithium te verdampen voorkomen.

Vraag 4: Wat is de gemiddelde levensduur van de verwarmingselementen en kan ik ze zelf vervangen?

Ni-Cr-legeringselementen die werken bij temperaturen van ≤1100 ℃ kunnen bij normaal gebruik meerdere jaren meegaan. Mochten ze defect raken, dan maakt het modulaire ontwerp met drie zones het mogelijk om de betreffende zone te isoleren en alleen die elementenset te vervangen. TOB levert gedetailleerde instructies en reserve-elementensets; een technicus kan de vervanging doorgaans binnen enkele uren uitvoeren zonder de oven naar de fabriek terug te hoeven sturen.
