Vacuüm-elektrolytvulling, week- en voorsluitmachine in één

Vacuüm-elektrolytvulling, week- en voorsluitmachine in één

SPECIFICATIES

Hoofdkenmerk:

• Één machine omvat injectie- en diffusiefunctie en warmpersvoorafdichting.
• Hoge meetnauwkeurigheid en herhaalbaarheid.
• Injecteren van vloeistof na het vacuümzuigen, hoge efficiëntie, nauwkeurige nauwkeurigheid, gemakkelijke en betrouwbare werking.
• De in- en uitlaat zijn verbonden met chemisch bestendige slangen.
• De afdichtingskop is gemaakt van koper, wat een goed warmtegeleidingseffect heeft, stroomverbruik bespaart, de werkefficiëntie verbetert en energie bespaart in vergelijking met vergelijkbare producten.
• De druk van de afdichtingskop kan met een drukregelaar worden aangepast om aan de vereisten van verschillende procesparameters te voldoen.
• De kop wordt door de cilinder aangedreven via twee lineaire geleidingsbussen. Deze zijn flexibel en nauwkeurig geleid om de parallelliteit van het product na het verzegelen van de randen te garanderen.
• Door het perspectiefvenster kunnen veranderingen in de holte tijdens het werken worden waargenomen.
• Kan in het dashboardkastje of de droogruimte worden bediend.
• Prachtig uiterlijk, stabiele prestaties.
• PLC, touchscreen-bediening, flexibele parameters, hoog automatiseringsprogramma.

Beschrijving van de werkprocedure:

• Plaats het product in de vacuümkamer.
• Sluit het transparante afsluitklepje zodat de batterij zich in een afgesloten vacuümkamer bevindt.
• Vacuüm: na het bereiken van de vacuümgraad en de ingestelde tijd, wordt er automatisch vloeistof ingespoten.
• Het diffusieproces start nadat de vloeistofinjectie is voltooid.
• Draai volgens de parameters om laag vacuüm, hoog vacuüm, drukbehoud te pompen, na voltooiing van de cyclus.
• Begin met voorverzegelen.
• Vacuüm: zodra het vacuümniveau en de temperatuur zijn bereikt, wordt het product automatisch verzegeld en na voltooiing verwijderd.

Hoofdcomponenten van de apparatuur:

• Cilinder en magneetventiel, vacuümcomponenten: Taiwan Airtek/XingChen
• PLC: Weergave en besturing
• Touchscreen: weergavebediening
• Analoge vacuümmeter: Panasonic

Milieuvereisten voor de locatie

• Omgevingstemperatuur: bepaald door de omgeving van de fabriek van de klant
• Voeding: 220V, 50HZ, spanningsschommelingsbereik: +10% ~ -10%
• Perslucht: na droging, filtering en drukregeling: de uitlaatdruk is groter dan 4,0 kg/cm2; Indien de lucht in het dashboardkastje wordt toegevoerd, wordt hetzelfde samengeperste gas gebruikt als het gas in het dashboardkastje.
• Vacuümbron: vacuümpomp 2 L/s, boven -98 kPa, of pijpleidingvacuüm (boven -98 kPa)

Technische parameter

• Inclusief vloeistofinjectie, diffusie, voorafdichting drie functies.
• Toepassingsbereik van de batterij: lengte 20~190 mm, breedte 20~190 mm, dikte 0~15 mm.
• Capaciteitsbereik: 0,2 ml~3 l, aangepast op basis van de vloeistofinjectiepomp.
• Hoeveelheid batterijvloeistofinjectie: 0,2 g~3 kg, afhankelijk van de instelling van de injectiepomp.
• Injectienauwkeurigheid: ±1%
• Uitademingssnelheid: 3 ml/s instelbaar
• In- en uitgaande pijp: De vloeistofinlaatpijp Φ6
• Fabricage van corrosiebestendig materiaal roestvast staal 304 en 316 in belangrijke onderdelen.
• De rechte holte is gelast met aluminium en heeft een stabiele, corrosiebestendige structuur.
• Koptemperatuur: RT ~ 250℃, de temperatuur is instelbaar.
• Nauwkeurigheid temperatuurregeling: ±2℃
• Hitteafdichtingsdruk: 0 ~ 5 kg/cm2 instelbaar
• Warmte-sealtijd: 0 ~ 99 seconden instelbaar
• Breedte van de snijrand: 5±0,4 mm (volgens de wensen van de klant)
• Maximale afdichtingsrandmaat: 190 mm
• Lengte afdichtgereedschap: 200 mm
• Nauwkeurigheid van de afdichtingsdikte (mm): elk verschil in verpakkingsdikte van twee punten <15 µm
• Vermogen: 300W verwarmingsbuis, verwarmingsvermogen van ongeveer 0,6 kW
• Buitenafmetingen: L600mm×B620mm×H800mm
• Voeding: AC220V/50Hz/1KW
• Gewicht: 95 kg

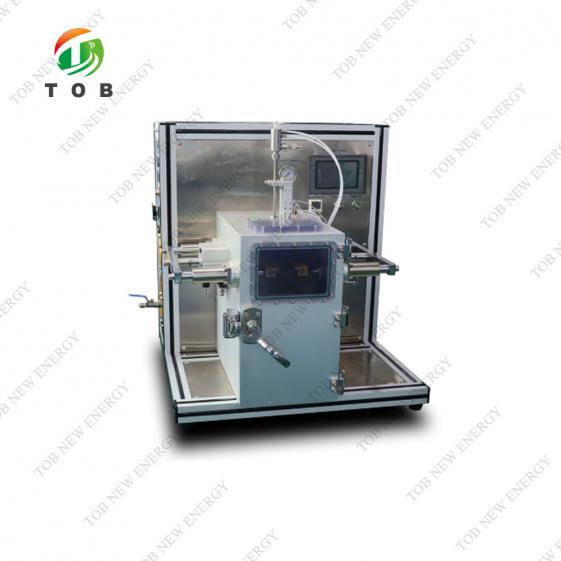

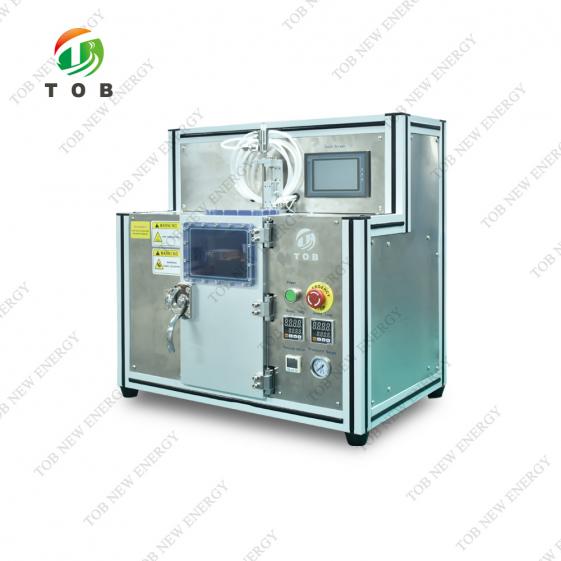

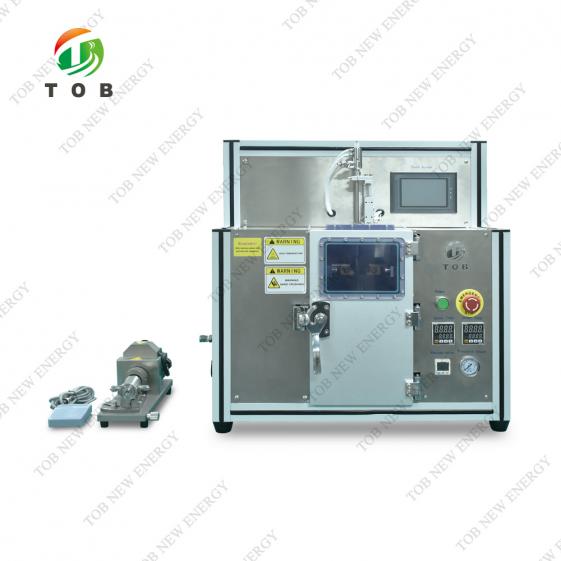

PRODUCTWEERGAVE
