Ultrasoonreiniger voor batterijlaboratorium

TOB-MUC-E-serie ultrasoonreinigingsmachines voor batterijlaboratoria en elektrodevoorbereiding

Productoverzicht en ideale toepassingen

De TOB-MUC-E-serie is een familie van ultrasoonreinigingsmachines voor op de werkbank, speciaal ontwikkeld voor veeleisende laboratoriumomgevingen, waaronder de nauwkeurige reinigingstaken die nodig zijn in onderzoek naar lithium-ion- en vastestofbatterijen. De machines gebruiken een samengestelde ultrasone generatietechnologie die krachtige ultrasone golven nauwkeurig regelt om cavitatie in het vloeibare medium te optimaliseren. Hierdoor kunnen verontreinigingen op micrometerniveau—organische resten en afzettingen van deeltjes—gericht worden verwijderd uit microporiën, complexe gebogen oppervlakken en smalle openingen, zonder dat intensief mechanisch schrobben nodig is.

Elk model is uitgerust met een gepatenteerd intelligent regelsysteem dat de ultrasone parameters automatisch aanpast aan de belastingseigenschappen, zodat de akoestische energie consistent wordt gefocust en naar het reinigingsbad wordt overgebracht. Het ultrasone uitgangsvermogen kan traploos worden aangepast van 10 % tot 100 % in stappen van 1 %, waardoor de gebruiker de exacte intensiteit kan kiezen die nodig is voor kwetsbare componenten of hardnekkige afzettingen. Een geïntegreerde PTC-verwarmingsplaat, geregeld door een NTC-sensor, verwarmt de reinigingsvloeistof van kamertemperatuur tot 80 °C en versnelt reinigingsprocessen zoals oplossen, extractie en chemische reactiekinetiek. Een instelbare ontgassingsfunctie (intermitterende werking met een maximale interval van 30 s) helpt opgeloste lucht uit het bad te verwijderen en herstelt de volledige cavitatie-intensiteit nadat verse vloeistof is toegevoegd of na langdurig gebruik.

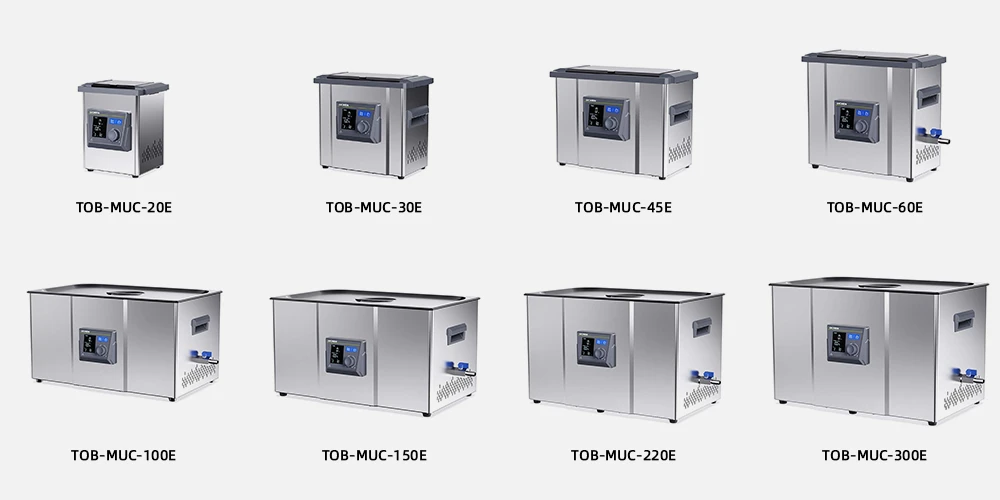

De serie omvat acht modellen met tankcapaciteiten van 2 L tot 30 L en ultrasone uitgangsvermogens van 60 W tot 720 W. Alle modellen beschikken over een 3-inch lcd-display met achtergrondverlichting voor realtime bewaking van temperatuur, tijd en vermogen. De tanks zijn uit één stuk geperst uit 304 roestvrij staal (≥1,0 mm dik), zonder lasnaden, en bieden weerstand tegen een breed pH-bereik (3–12). Modellen vanaf 6 L zijn uitgerust met een aftapkraan van 304 roestvrij staal en een siliconenslang voor veilig en gecontroleerd aftappen van hete of chemisch agressieve oplossingen.

Ideaal voor:

• Reinigen van knopcelhardware (behuizingen, veren, afstandsringen), elektrodediscs en stroomcollectorfolies vóór celassemblage om snijoliën, stof en geadsorbeerd vocht te verwijderen.
• Verwijderen van opgedroogde resten van elektrode-slurry uit mengvaten, rakelmessen, slot-diekoppen en andere componenten van batterijcoatingmachines.
• Nasynthesespoeling van kleine batches kathode- of anodepoeders om resterende zouten of organische oppervlakteactieve stoffen te verwijderen.
• Algemene laboratoriumtaken zoals ontgassing van HPLC-oplosmiddelen, dispersie van nanomaterialen en reiniging van glaswerk en kleine instrumenten.

Weet u niet welke tankcapaciteit bij uw reinigingswerkbelasting past? Neem contact op met onze specialisten voor laboratoriumapparatuur met de typische componentgrootte en verwerkingscapaciteit. Wij helpen u het geschikte model te kiezen.

Waar ultrasoonreiniging past in de voorbereiding van batterijcellen

In batterijonderzoek en kleinschalige productie heeft de reinheid van elk onderdeel rechtstreeks invloed op de elektrochemische resultaten. De TOB-MUC-E-serie wordt op verschillende punten in het werkproces gebruikt:

• Reiniging van elektrodesubstraten: Aluminium- en koperfolies kunnen, voordat ze met slurry worden gecoat, walsoliën of omgevingsverontreinigingen bevatten. Een korte ultrasoonbehandeling met een geschikt oplosmiddel kan de oppervlakte-uniformiteit en hechting van de coating verbeteren.
• Voorbereiding van celhardware: Knopcelbehuizingen, veren, afstandsringen en O-ringen worden vaak geleverd met resterende bewerkingsoliën. Ultrasoonreiniging in een verwarmd detergent- of oplosmiddelbad verwijdert deze resten zonder de gepolijste afdichtingsoppervlakken te krassen, waardoor een betrouwbare celafdichting en consistente interne weerstand worden ondersteund.
• Onderhoud van coatingapparatuur: Rakelmessen, commabalken en slot-dielippen verzamelen opgedroogde elektrode-slurry die de coatingkwaliteit kan beïnvloeden. Door deze onderdelen onder te dompelen in een geschikt oplosmiddel in het ultrasoonbad worden resten losgemaakt uit randen en smalle kanalen die met de hand moeilijk bereikbaar zijn.
• Algemene reiniging van laboratoriumgerei: Mengbekers, spuiten en spatels die met NMP- of watergebaseerde slurry's worden gebruikt, kunnen ultrasoon worden gereinigd, waardoor het risico op kruisbesmetting tussen verschillende materiaalbatches wordt verminderd.

Omdat de reinigingsparameters (vermogen, temperatuur, tijd) nauwkeurig kunnen worden ingesteld en aangepast, kan dezelfde machine zowel kwetsbare separators (bij laag vermogen) als sterk vervuilde apparatuuronderdelen (bij hoog vermogen) behandelen.

Hoe de ultrasoonreiniger werkt

De TOB-MUC-E-serie genereert en regelt ultrasone energie volgens de volgende principes, zoals beschreven door de fabrikant:

1. Opwekking van ultrasoon geluid: De machine gebruikt een samengestelde ultrasone generatietechnologie die elektrische energie omzet in mechanische trillingen met hoge frequentie (ongeveer 40 kHz). Deze trillingen worden overgebracht naar de vloeistof in de tank.
2. Cavitatie-effect: De hoogfrequente trillingen creëren afwisselende hoge- en lagedrukcycli in de vloeistof. Tijdens de lagedrukfase ontstaan microscopische dampbellen; tijdens de hogedrukfase imploderen deze bellen krachtig. Dit proces, bekend als cavitatie, produceert plaatselijke schokgolven die vuildeeltjes van oppervlakken losmaken. De fabrikant stelt dat het systeem is ontworpen om cavitatie in het vloeibare medium te optimaliseren, waardoor organische resten en afzettingen van deeltjes gericht kunnen worden verwijderd uit complexe geometrieën.
3. Intelligente vermogensregeling:Een gepatenteerd intelligent regelsysteem bewaakt de belastingsomstandigheden en past de ultrasone parameters automatisch aan om resonantie en efficiënte energieoverdracht te behouden. De gebruiker kan de cavitatie-intensiteit verder verfijnen door het ultrasone vermogen traploos aan te passen van 10 % tot 100 % in stappen van 1 %.
4. Verwarming en ontgassing: Een NTC-temperatuursensor en een PTC-verwarmingsplaat werken samen om de reinigingsvloeistof tot een ingestelde temperatuur (tot 80 °C) te verwarmen, wat de reiniging kan versnellen. Een ontgassingsfunctie zorgt, wanneer deze wordt geactiveerd, ervoor dat het ultrasoon geluid met tussenpozen pulseert (maximaal 30 s tussen pulsen), waardoor opgeloste lucht uit de vloeistof kan ontsnappen en de cavitatie-efficiëntie wordt hersteld nadat het bad opnieuw is gevuld of na langdurig gebruik.

Belangrijkste kenmerken

De volgende kenmerken worden door de fabrikant vermeld en zijn gemeenschappelijk voor de TOB-MUC-E-serie.

1. LCD-display met hoge resolutie - Een 3-inch lcd-scherm met achtergrondverlichting toont realtime bedieningsinformatie—temperatuur, resterende tijd en vermogensniveau—zodat de gebruiker het reinigingsproces in één oogopslag kan volgen.
2. Naadloze 304 roestvrijstalen tank - De binnentank wordt uit één plaat 304 roestvrij staal (≥1,0 mm) gevormd door middel van éénstuks-persvorming, zonder lasnaden. De tank is bestand tegen een breed pH-bereik (3–12) en is ontworpen voor langdurig gebruik zonder vervorming. Dit ontwerp is essentieel voor batterijlaboratoria die verschillende reinigingsmiddelen gebruiken, van milde alkalische detergenten tot organische oplosmiddelen.
3. Traploze ultrasone vermogensregeling (10 %–100 % in stappen van 1 %) -Het ultrasone uitgangsvermogen kan nauwkeurig worden afgesteld, zodat de gebruiker de exacte intensiteit kan selecteren die nodig is voor verschillende reinigingstaken: laag vermogen voor kwetsbare scheidingsfolies of kleine componenten, hoog vermogen voor het verwijderen van hardnekkige opgedroogde slurry van coatingapparatuur.
4. NTC-gestuurde PTC-verwarming (RT–80 °C) -Een NTC-sensor bewaakt de vloeistoftemperatuur terwijl een keramische PTC-verwarmingsplaat zorgt voor gelijkmatige verwarming. De gecontroleerde verwarming versnelt het oplossen van oplosbare verontreinigingen en verhoogt de effectiviteit van veel reinigingschemicaliën.
5. Ontgassingsfunctie -Deze functie (onderbroken werking, maximaal 30 s intervallen) helpt bij het verwijderen van opgeloste lucht uit verse reinigingsoplossingen, waardoor de ultrasone cavitatie vanaf het begin van de cyclus op volle intensiteit werkt.

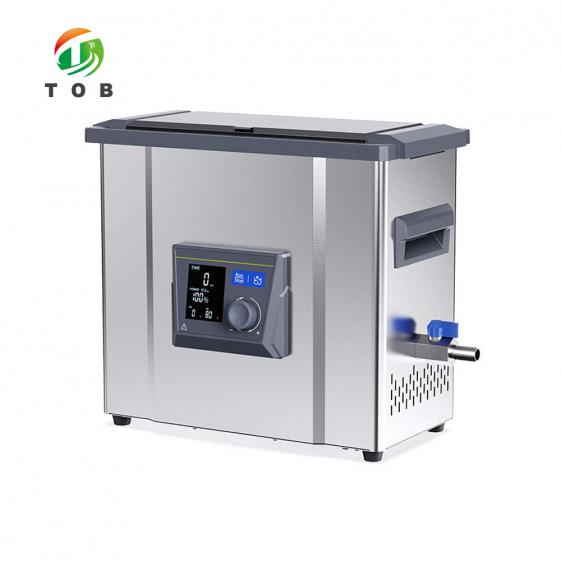

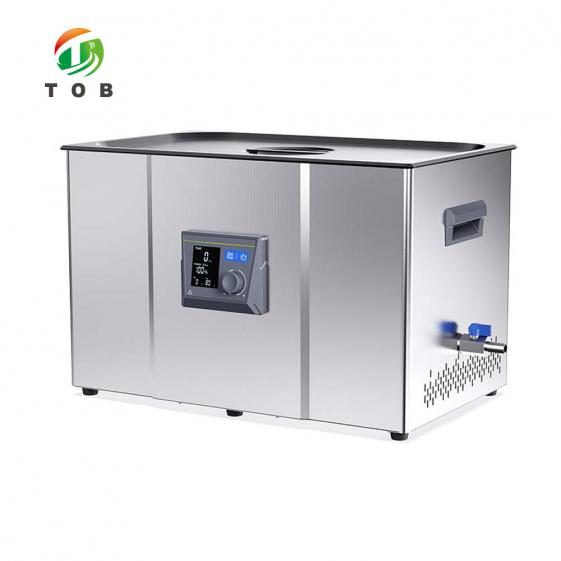

6. 304 roestvrijstalen aftapkraan (modellen ≥ 6 L) -Op de TOB-MUC-60E en grotere eenheden maakt een aftapkraan van 304 roestvrij staal met instelbare stroomsnelheid en een meegeleverde siliconenslang het mogelijk om verwarmde of chemisch agressieve vloeistoffen veilig rechtstreeks in een afvalcontainer af te voeren, zonder de machine te hoeven kantelen of het bad handmatig te hoeven overhevelen.
7. Robuuste constructie en geavanceerde schakelingen -De fabrikant stelt dat het elektronische ontwerp gebruikmaakt van geïmporteerde chiptechnologie en een geavanceerde circuitindeling die de omzettingsefficiëntie van elektrische energie naar ultrasoon uitgangsvermogen verbetert en bijdraagt aan algemene energiebesparing.

Volledige technische specificaties

De volgende tabel bevat de technische parameters voor alle acht modellen in de TOB-MUC-E-serie.

Veelgestelde vragen over het gebruik van de TOB-MUC-E-serie in batterijlaboratoria

V1: Kan de ultrasoonreiniger worden gebruikt met organische oplosmiddelen zoals NMP of ethanol?
Ja, de roestvrijstalen tank van 304 is chemisch bestendig tegen veel organische oplosmiddelen. De gebruiker moet echter veilige laboratoriumpraktijken volgen voor ontvlambare oplosmiddelen. Gebruik de verwarmingsfunctie voorzichtig en alleen bij temperaturen die ruim onder het vlampunt van het oplosmiddel liggen. Het plaatsen van het oplosmiddel in een secundaire houder (bekerglas) in een met water gevulde tank is een gebruikelijke methode om het risico verder te verminderen.

V2: Welk ultrasoon vermogensniveau moet worden gebruikt voor het reinigen van dunne elektrodefolies of separatoren?
Begin met een lage vermogensinstelling (10 %–30 %) en een korte reinigingstijd. De traploze aanpassing maakt zeer nauwkeurige regeling mogelijk; de gebruiker kan het vermogen geleidelijk verhogen totdat effectieve reiniging wordt waargenomen, terwijl mechanische schade aan de folie of film wordt voorkomen. Test altijd eerst een klein stukje.

V3: Hoe werkt de ontgassingsfunctie en wanneer moet deze worden gebruikt?
De ontgassingsmodus schakelt het ultrasoon geluid met tussenpozen aan en uit (max. interval van 30 s), waardoor opgeloste lucht kan opstijgen en uit de vloeistof kan ontsnappen. Het wordt aanbevolen om een ontgassingscyclus uit te voeren telkens wanneer verse reinigingsoplossing wordt toegevoegd of wanneer het bad langere tijd niet is gebruikt, omdat opgelost gas cavitatie dempt en de reinigingsefficiëntie vermindert.

V4: Is het nodig om de verwarmingsfunctie te gebruiken, of kan de reiniger op kamertemperatuur werken?
Verwarmen is optioneel. Veel reinigingsoplossingen werken effectief bij kamertemperatuur. Verwarmen is gunstig wanneer de werking van het reinigingsmiddel afhankelijk is van de temperatuur of wanneer opgedroogde slibresten moeten worden opgelost. De gebruiker kan de gewenste temperatuur instellen en de regelaar zal deze handhaven.

Klaar om consistente, instelbare ultrasone reiniging toe te voegen aan uw workflow in het batterijlaboratorium? Vraag een offerte aan voor de TOB-MUC-E-serie in de tankgrootte die bij uw toepassing past. Neem contact op met ons team voor laboratoriumapparatuur voor advies over het kiezen van het juiste model of het configureren van een reinigingsprotocol.
