SPECIFICATIES

Overzicht van apparatuur

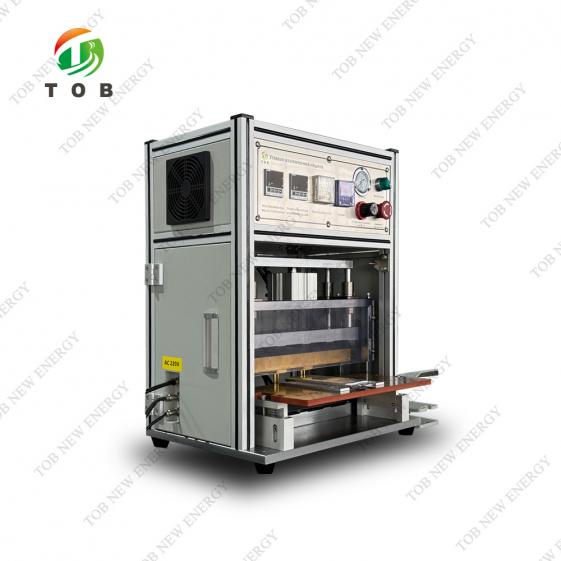

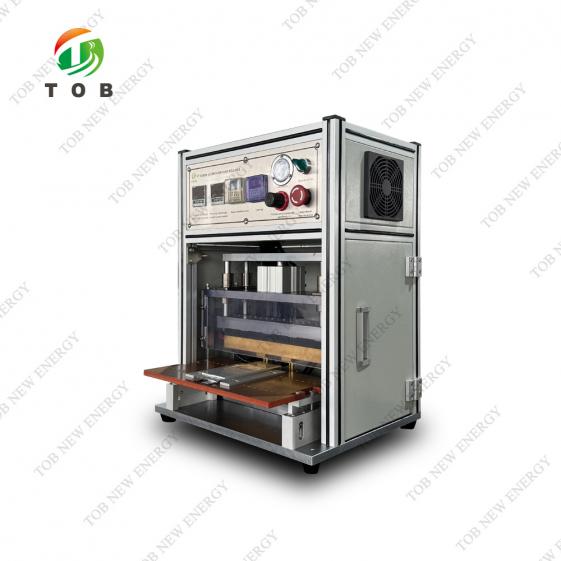

Deze TOB-CPM-350-hoekponsmachine voor zakcellen wordt gebruikt voor het voorsluiten van de bodemhoeken van lithium-ion-zakcellen.

Processtroom

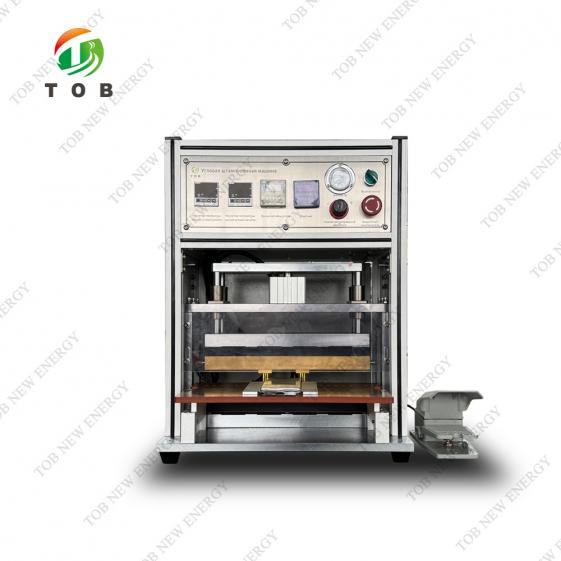

De batterij wordt in het hoeksealstation geplaatst, de zijkant van de batterij bevindt zich dicht bij de batterij-afschermplaat, de onderste hoek is gericht naar de hoeksealkop en de machine wordt gestart door de voetschakelaar om de hoeksealactie automatisch uit te voeren.

Technische prestatieparameters

• Toepasselijke productspecificaties: L × B × H: (10-200) × (5-200) × (2-15) of minder
• Lengte verwarmingslichaam: 250 mm

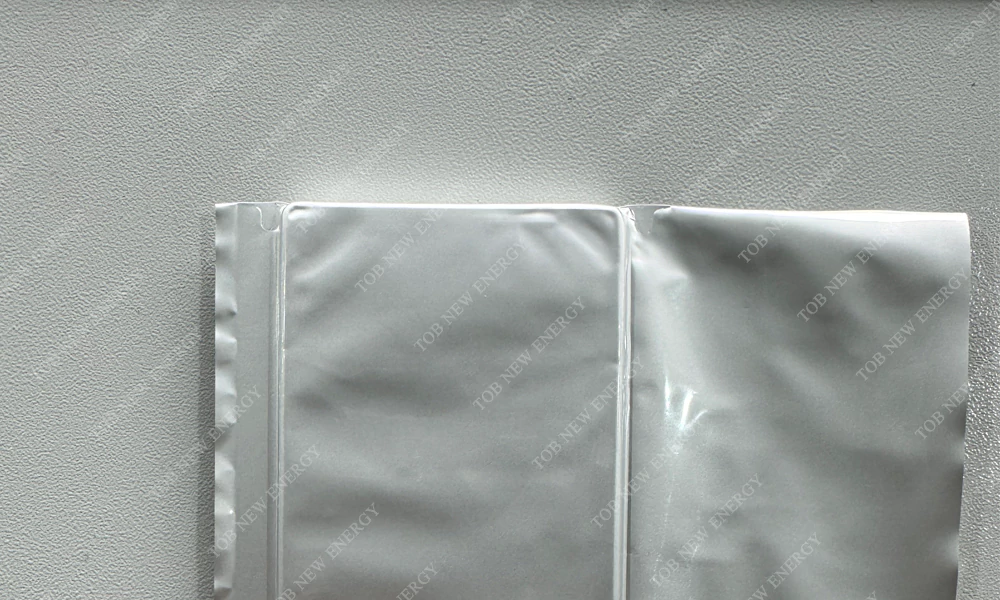

• Inkapselingshoek: R3mm 1/4 afgeronde hoek
• Capaciteit: 400-600 stuks
• Temperatuur: ≤250℃ instelbaar, afwijking ±2,5℃
• Kopparallelheid: ±0,02 mm
• Inkapselingsdikte-sleuf: afhankelijk van de behoefte om de dikte van de aluminium gelamineerde film te bepalen

Vermogensconfiguratie en installatieparameters

• Configuratievermogen: 220V/50Hz; Vermogen: 1,8 kW
• Perslucht: ≥ 0,6 MPa, 6 L/min
• Gewicht van de uitrusting: ongeveer 35 kg

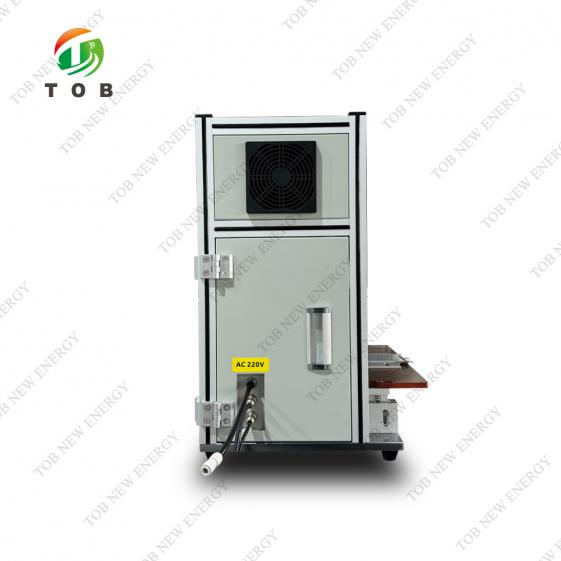

• Afmetingen van de apparatuur: 413x365x530mm (L*B*H)

Apparatuurkenmerken

• De zakcelhoekponsmachine maakt gebruik van handmatige bediening, waarbij de cel op de werktafel wordt gehouden en de hoekinkapseling wordt voltooid door op de schakelaar te stappen, wat eenvoudig en praktisch is.

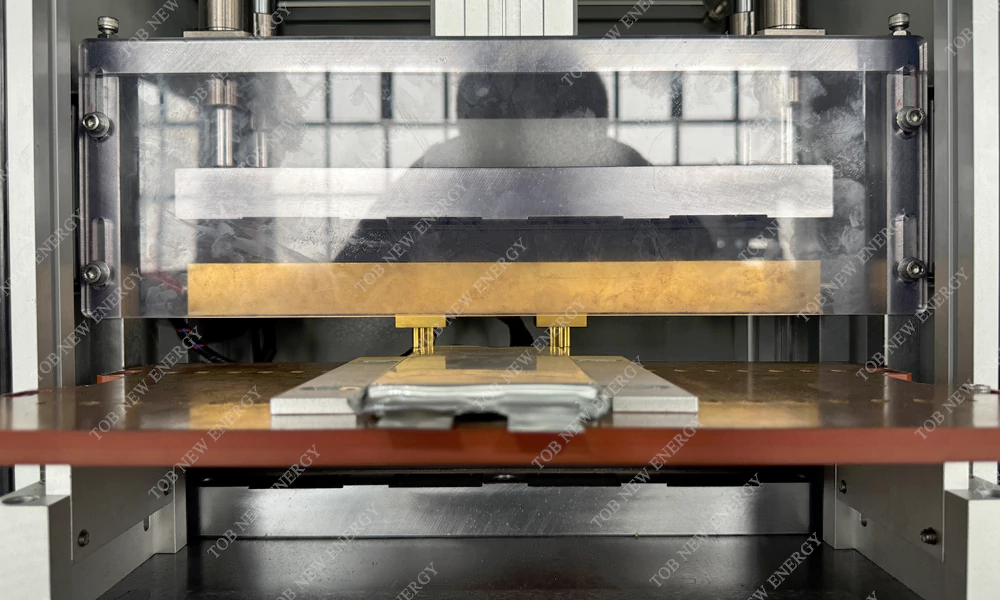

• De onderste afdichtingskop is vast en de bovenste kop wordt aangedreven door de cilinder, die nauwkeurig, soepel en betrouwbaar is in positionering en weinig geluid produceert.
• De bovenste afdichtingskop wordt aangedreven door een cilinder en geleid door een lineair lager, met flexibele op- en neergaande bewegingen en nauwkeurige geleiding om te voldoen aan de vereiste van parallelliteit bij het opdrukken van de productkop.
• Met de cellenstopper kunt u de positionering van de batterij nauwkeurig afstellen, zodat deze nauwkeurig wordt gepositioneerd.
• Het cellimietblok kan worden aangepast zodat het verschillende batterijspecificaties kan omvatten.

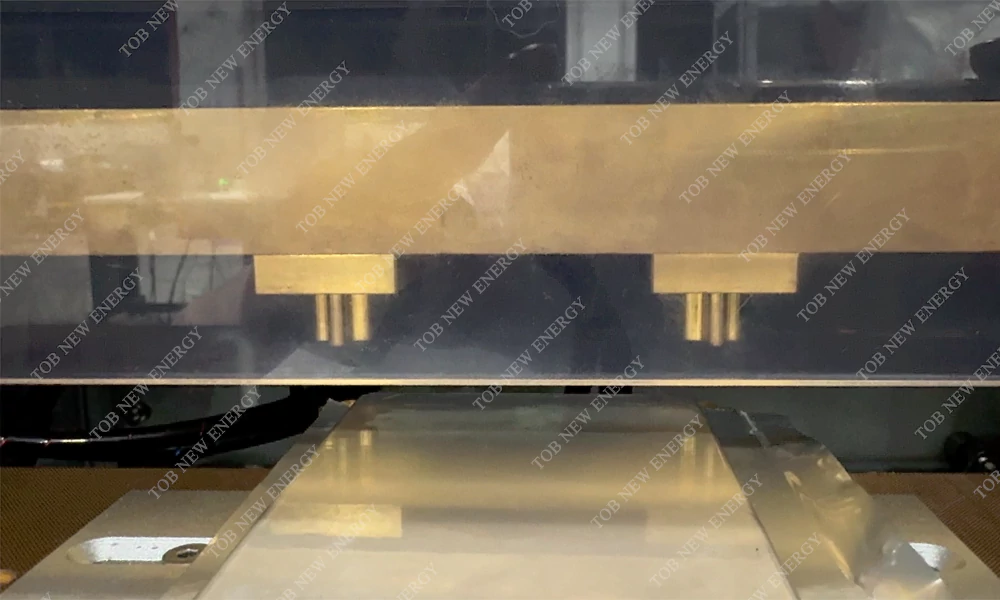

• De afdichtingskop is gemaakt van koper, met een goed warmteoverdrachtseffect om het elektriciteitsverbruik te besparen en de werkefficiëntie te verbeteren.
• De temperatuur van de bovenste en onderste sealkoppen kan worden aangepast en ingesteld met de knoppen op het thermostaatpaneel. De huidige en de ingestelde waarden van de temperatuur kunnen worden weergegeven op het LCD-scherm, dat intuïtief en eenvoudig te bedienen is.
• De machine beschikt over een alarmfunctie voor temperatuurafwijkingen. Alleen wanneer de temperatuur geschikt is, treedt de machine op om de kwaliteit van de productafdichting te garanderen.
• De voorzijde van de werktafel is voorzien van een beschermplaat van acryl, die de veiligheid van de operator effectief beschermt en verbranding tijdens het werkproces voorkomt, zonder dat het zicht van de operator wordt belemmerd.

Belangrijkste componenten van de apparatuur en bijbehorende configuraties

Mechanische onderdelen:

• Bovenste verwarmingsmechanisme
• Onderste verwarmingsmechanisme
• Mechanisme van de geleidepijler
• Luchtcircuitsysteem

Configuratie van elektrische en standaardonderdelen:

• Elektrisch besturingsapparaat: Omron
• Pneumatische cilinder: Airtac
• Thermostaat: Omron
• Thermokoppel: Taiwan 8-aderige teflondraad
• Continuïteit in vaste toestand: Yang Ming

Opmerking:

Als bovenstaande merkcomponenten niet op voorraad zijn, vervangen we deze door onderdelen van dezelfde klasse zonder de klant hiervan op de hoogte te stellen. Dit heeft geen invloed op de levertijd. Wij hopen op uw begrip!

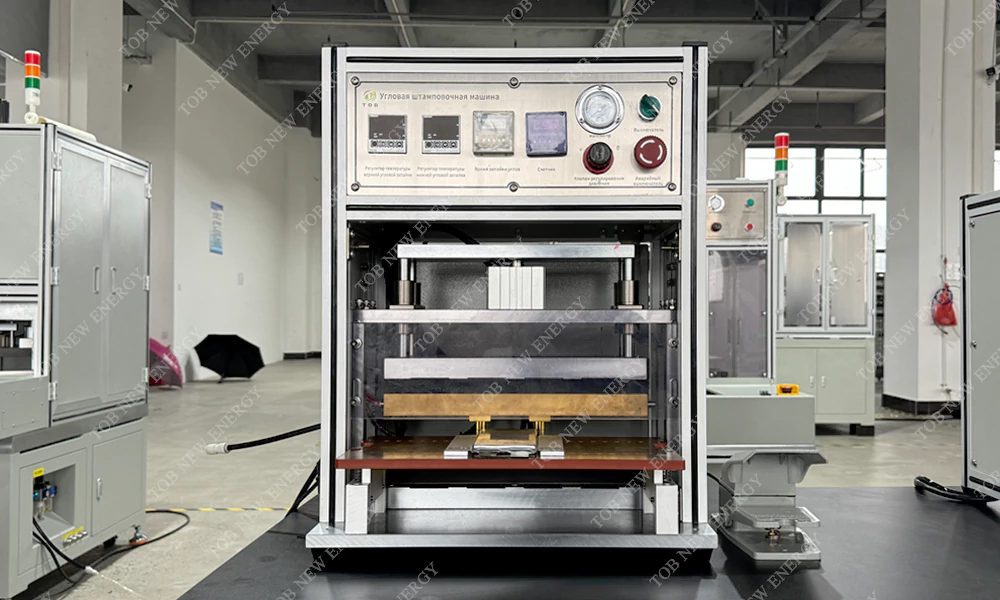

PRODUCTWEERGAVE
