1.Productnaam

1.1 Naam

1.2 Model

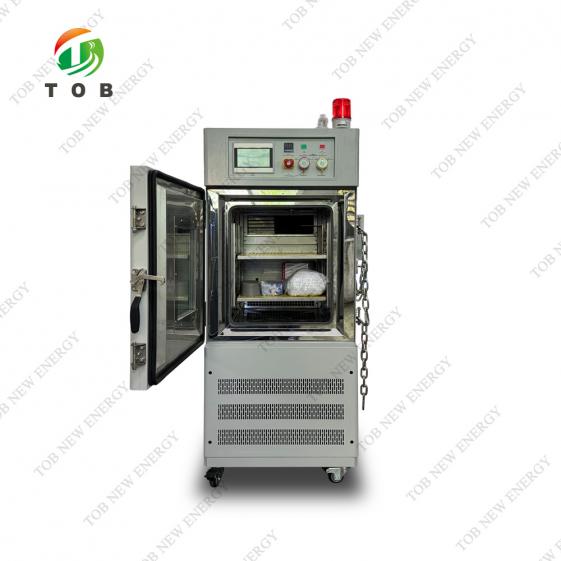

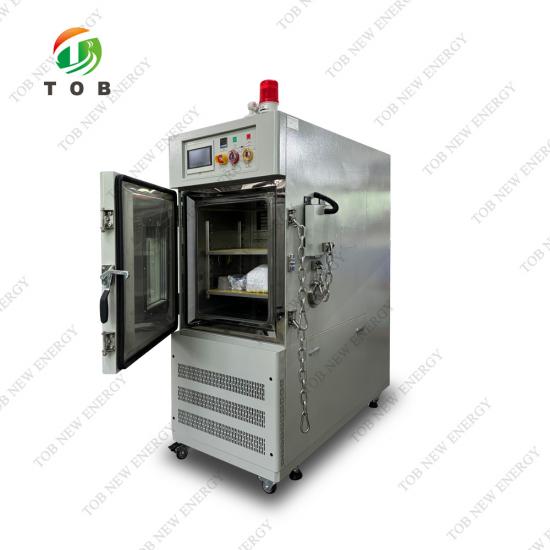

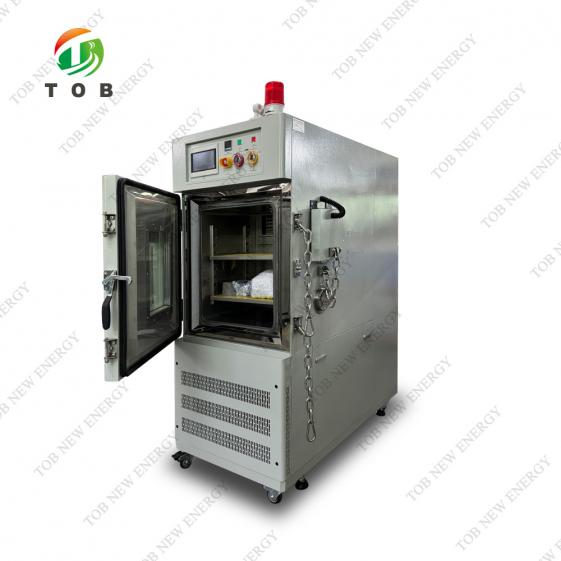

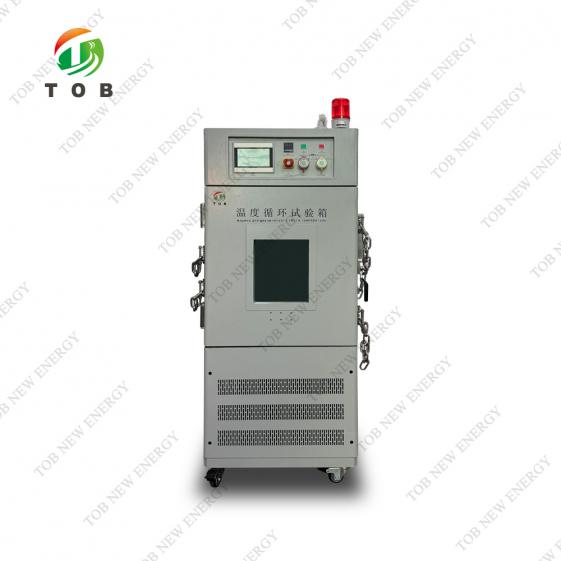

Testkamer voor temperatuurcycli

TOB-KS5-150C

2. Toepassing en beperking

2.1 Toepassing

Hoofdzakelijk gebruikt voor eencellige en elektronische producten, componenten bij hoge lage temperaturen, temperatuurverandering enz. Omgeving simuleert betrouwbaarheidstest.

3. Volume en afmeting

3.1 Effectief volume

150L

3.2 Binnenafmeting

B500 mm*H600 mm*D500 mm

3.3 Algemene dimensie

B750mm*H1780mm*D1500mm

Gelieve op te merken: exacte algemene afmetingen, raadpleeg de definitieve ontwerptekening!

4. Prestaties

4.1 Conditie

Luchtkoelingstype onder omgevingstemperatuur +5℃~+35℃, relatieve vochtigheid≤85%. Geen belasting (zonder monster in de testzone)

4.2 Temp. Bereik

-40℃~+150℃

4.3 Temp. Fluctuatie

±0,5℃

4.4 Temp. Afwijking

≤±2℃

4,5 Temp. Verloop

≤±2,0℃

4.6 Temp. Verwarmingstijd

Van -40℃tot 85℃, volledig bereik niet-lineair gemiddelde ongeveer 5℃/min, geen belasting

4.7 Temp. Koeltijd

Van 85℃ tot -40℃, volledig bereik niet-lineair gemiddelde ongeveer 5℃/min, geen belasting

4.8 Temp. Overschrijding

≤±2℃

4.9 Lawaai

≤70dB (A-niveau)

4.10 Gewicht

Ongeveer 600KG

4.11 Vermogen

380V, 50Hz, Driefasig, 9KW

4.12 Naleving van standaarden

IEC62133-2012-Hoofdstuk 7.2.4 Temperatuurwisselingen

UL1642-Hoofdstuk 18 Temperatuurcyclustest

UN38.3 Test T.2: Thermische test

IEC60068-2-1:2007 Milieutests - Deel 2: Testmethoden - Tests A: Koud

IEC60068-2-2:2007 Milieutests voor elektrische en elektronische producten Testmethoden - Tests B: Droge hitte

5. Structuur en materiaal

5.1 Externe kamer

Staal koudwalsen met verf.

5.2Interne kamer

1,0 mm SUS#304 roestvrij staal.

Bodem: 2 mm dik #304 roestvrij staal,

5.3 Isolatiemateriaal

100 mm PU-polyurethaanschuim isolatiemateriaal

5.4 Kamerdeur

Enkele open deur

5.5 Observatievenster

Vacuümglasobservatievenster (grootte zie ontwerptekening)

5.6 Gat testen

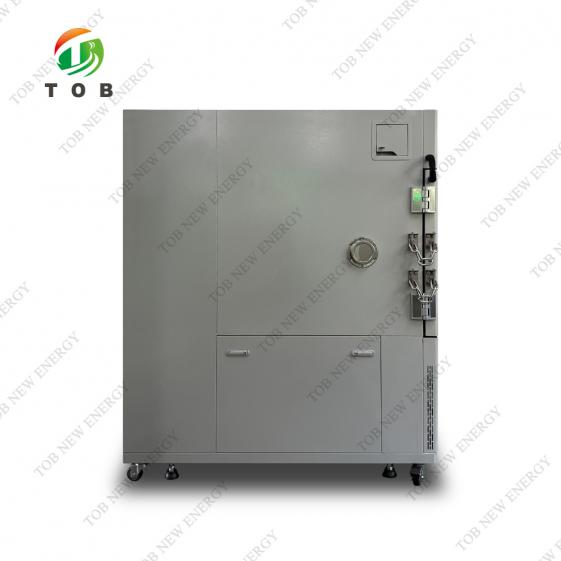

2 stuks van ￠400 mm testgat aan de zijkant van de kamer,

met siliconenafdichting en roestvrijstalen deksel.

5.7 Afdichting

Gebruik de originele geïmporteerde siliconenrubberstrip, met hoge afdichtingsprestaties.

5.8 Monsterhouder

Monsterhouder met isolatiemateriaal, 2 lagen,

capaciteit minder than30kg/laag.

5.9Verlichting binnenkamer

1 set energiebesparende lampen in het observatievenster

5.10 Driekleurig lichtalarmsysteem

1 set driekleurig lichtalarm om de lopende status aan te geven

5.11 Veiligheidsfuncties

1 stuk rookafvoeropening.

2 stuks explosieveilige ketting aan de kamerzijde.

1 set explosieveilige overdrukdeuren.

6. Luchttoevoersysteem

6.1Luchttoevoer

Forceer de interne circulatie van de luchttoevoer van boven naar beneden.

6.2 Cyclische motor

Asynchrone lagedrukmotor van het merk Taiwan

6.3 Blazer

Centrifugaalcirculatieventilator met meerdere bladen, hoge lage temperatuur. resistente aluminium messen

6.4 Sensor

PT100 temperatuursensor (nat-droog lamp)

7. Koelsysteem

Luchtkoeling methode

Luchtkoelingscompressor

7.1 Compressor

Duitsland GEA Boke of vergelijkbaar niveau compressor

7.2 Koelmiddel

R448a

7.3 Condensor

Luchtkoeling, hoog rendement, geforceerde convectie, vinnentype

7.4Verdamper

Hoogefficiënte verdamper met meerdere segmenten

7.5Anderen

Olieafscheider, enz...

8. Verwarmingssysteem

8.1Verwarmingsbuis

Elektrische verwarmingsbuis van nikkel-chroomlegering met naakte draad

9. Controller en besturingscircuit-controller

9.1Verwerkingsverantwoordelijke

controleur

U kunt alleen RS-485 of Lan-poort kiezen.

 10.1 Beveiligingsfunctie

1. Met anticondensatie- en oververhittingsbeveiliging (ook met onafhankelijk instelbare temperatuurbeschermer)

2. 2. Geen zekeringschakelaar

3. Overtemperatuur verwarming. Beveiligingsschakelaar

4. Overbelasting van de compressor, oververhitting

5. Bescherming tegen hoge lage druk van de compressor

6. Systeem overstroombeveiliging

11. Overige accessoires

11.1 Standaardconfiguratie

1,2 lagen isolatiemonsterplank, laadvermogen (gemiddeld) 30 kg / laag.

2.2 Kurken voor een testgat met een diameter van 50 mm.

3. Bedienings- en onderhoudshandleiding en monitoringsoftware

12. Bedrijfstoestand

1. Omgevingstemp. : 5℃-35℃;

2. Relatieve vochtigheid: ≤85% RV;

3. Atmosferische druk: 80 kPa ~ 106 kPa

4. Uit de buurt van sterke trillingsbronnen

5. Stroombron:

5,1,380 V AC(±10%), 50 Hz 3 fase 4 draden+aardingsdraad, aardingsweerstand≤4Ω;
