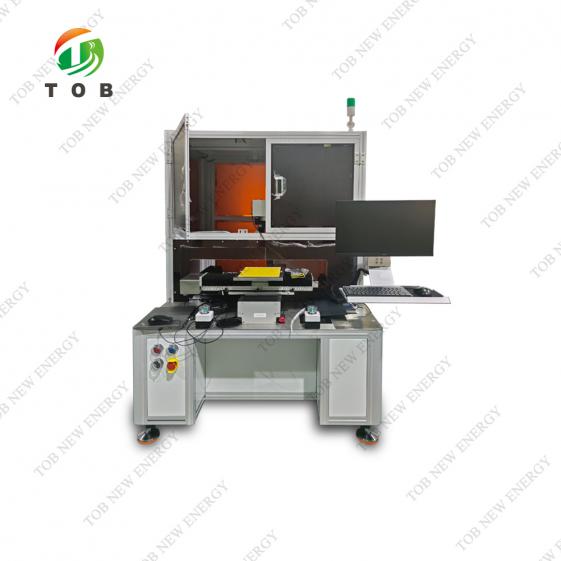

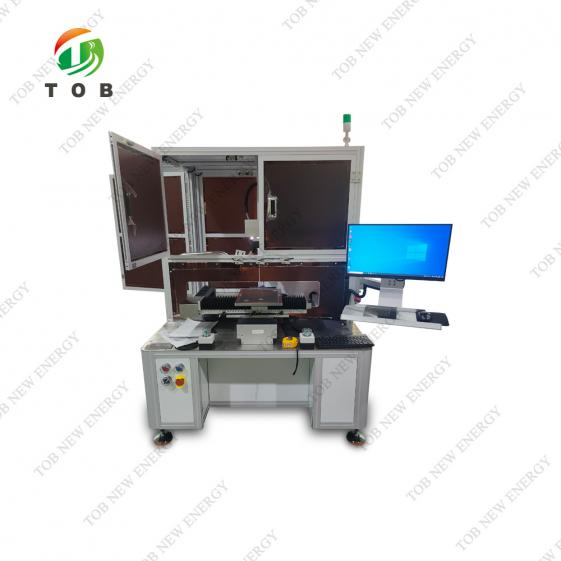

Laser Die-Cutting Machine Laser Die-Cutting Machine

Semi-automatische elektrode laser stansmachine

Deze TOB-J300D-SD semi-automatische elektrodelaserstansmachine wordt voornamelijk gebruikt voor het snijden van de buitenste vorm van elektroden van lithium-ionbatterijen.

  • Merk:

    TOB NEW ENERGY

  • Item nr.:

    TOB-J300D-SD

  • bestelling (MOQ):

    1set

  • Betaling:

    L/C,T/T

  • product oorsprong:

    China

  • verzendhaven:

    XIAMEN
onderzoek nu
Product Detail

Semi-automatische elektrode laser stansmachine



SPECIFICATIES

Deze TOB-J300D-SD semi-automatische elektrodelaserstansmachine wordt voornamelijk gebruikt voor het snijden van de buitenste vorm van elektroden van lithium-ionbatterijen.

Operators plaatsen de elektrode handmatig op het positioneringsplatform. Een vacuümsysteem houdt de elektrode automatisch en stevig op zijn plaats. Na handmatige activering van de startknop verplaatst de robotarm de elektrode automatisch naar de lasersnijpositie. De lasersnijmachine snijdt de elektrode automatisch in de gewenste vorm. De robotarm brengt de gesneden elektrode vervolgens terug naar het bedieningsstation, waar de operator de elektrode verwijdert.


Uitrustingskenmerken

● Deze apparatuur is geschikt voor kleine pilotlijnproductie, vanwege de compacte afmetingen en lage kosten.

● De software biedt eenvoudige bediening met een grafisch interfaceontwerp, dynamische simulatiemogelijkheden en snelle omschakelingen: pas eenvoudig de bijbehorende parameters aan.

● Het lasersnijgebied is voorzien van stofbescherming met een onafhankelijke stofafzuig- en terugwinningskast, die het stof dat tijdens het lasersnijden ontstaat centraal opvangt om verontreiniging van de elektrodeplaatoppervlakken te voorkomen.

● Snelle continue vezellaser met vermogensstabiliteit <2%, gecombineerd met een onafhankelijk ontwikkelde snelle galvanometer.

● De robotarm maakt gebruik van door servomotoren aangedreven, uiterst precieze kogelomloopspindels voor de transmissie, waardoor een hoge precisie en snelheid worden gegarandeerd.


Aanpassen aan de afmetingen en specificaties van het binnenkomende materiaal

NEE.

Item

parameter

1

Maximale materiaalafmetingen

300 mm × 300 mm (inclusief lipjes)

2

Minimale materiaalafmetingen

50 mm × 50 mm (inclusief lipjes)

3

Materiaaldikte Afmetingen

60–250μm (keramische laag moet op de kathode-elektrode worden gesneden)

4

Nauwkeurigheid van de materiaalmaatvoering

±1 mm


Technische specificaties van de apparatuur

NEE.

Item

Parameters

Opmerking

1

Lengte van de elektrodeplaat

50-300 mm (inclusief lipjes)


2

Breedte van de elektrodeplaat

50-300 mm (inclusief lipjes)


3

Lasersnijsnelheid

≥200 mm/s


4

Nauwkeurigheid van de afmetingen van de elektrodeplaat

±0,2 mm


5

Kralenfusie

≤10μm


6

Hitte-beïnvloede zone

≤120μm


7

Metaallekkage

≤50μm


8

Apparatuurgeluid

≤75 dB (op 1 m afstand van de machine)


9

Voeding van de apparatuur

AC380V±5%, driefase 50Hz


10

Luchtbron van de apparatuur

Perslucht 0,5-0,6 MPa


11

Afmetingen van de apparatuur

Ongeveer 1200×1200×1700 (hoofdeenheid)


12

Uiterlijk kleur

Standaard Warm Grijs 1C; kleurenkaart vereist op verzoek van de klant


13

Gewicht van de uitrusting

Ongeveer 500 kg


14

Productopbrengstpercentage

≥99,5%


15

Benuttingsgraad van de apparatuur

≥95%


16

Bedrijfsomgevingstemperatuur

0-50°C



PRODUCTWEERGAVE

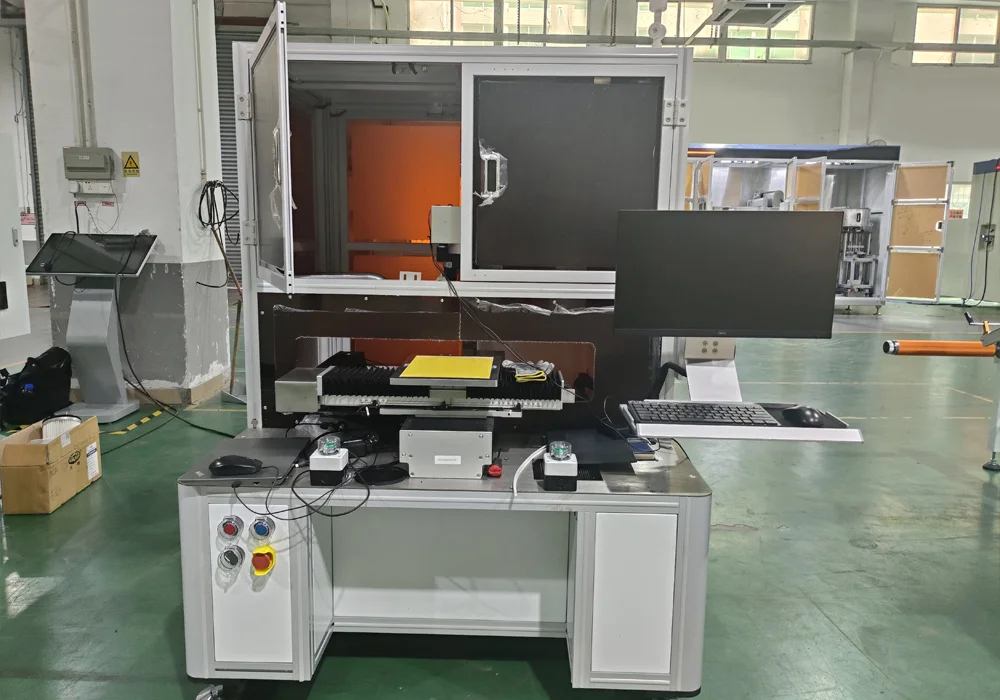

Semi-Automatic Electrode Laser Die-Cutting Machine

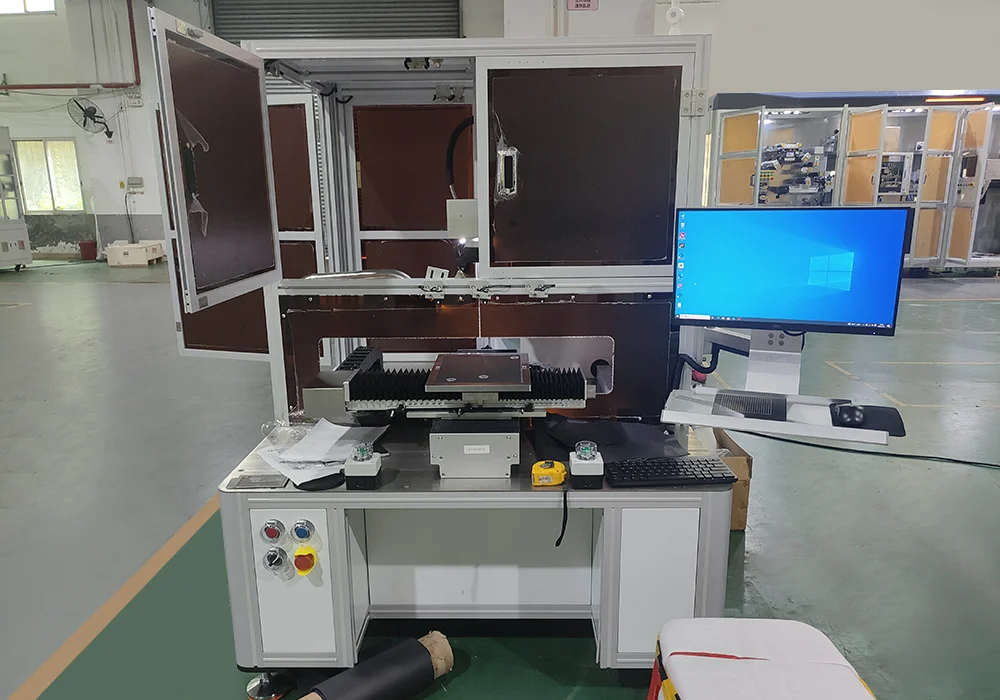

Semi-Automatic Electrode Laser Die-Cutting Machine
