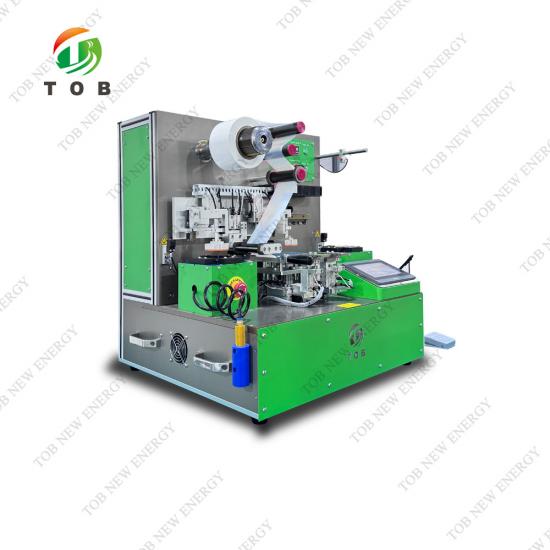

Semi-automatische batterij-elektrode-stapelmachine

De TOB-BDP100-S batterijstapelmachine wordt voornamelijk gebruikt voor Z-vormige stapelassemblage van positieve en negatieve elektroden en scheiders in lithiumbatterijcellen.

  • Merk:

    TOB NEW ENERGY

  • Item nr.:

    TOB-BDP100-S

  • bestelling (MOQ):

    1set

  • Betaling:

    L/C, T/T

  • product oorsprong:

    China

  • verzendhaven:

    XIAMEN
onderzoek nu
Product Detail

Semi-automatische batterij-elektrode-stapelmachine


SPECIFICATIES

De TOB-BDP100-S batterijstapelmachine wordt voornamelijk gebruikt voor Z-vormige stapelassemblage van positieve en negatieve elektroden en scheiders in lithiumbatterijcellen. Handmatig laden, daaropvolgende correctie van de elektrodepositie en automatisch stapelproces zijn voltooid, wat resulteert in een hoge stapelefficiëntie en precisie. Door het armatuur aan te passen kunnen verschillende afmetingen worden gerealiseerd, wat zeer geschikt is voor de ontwikkeling en monsterproductie van gestapelde lithium-ionbatterijen. Het ontwerp van de desktopstructuur van dit apparaat kan voor gebruik in een handschoenenkastje worden geplaatst; De apparatuur heeft een enkel cantilever-structuurontwerp, met automatische constante spanningscontrole van de spoelisolatiefilm.


Belangrijkste kenmerken:


  • Automatische servo-constante spanningsregeling voor spoelscheider, Z-vormige automatische laminering.
  • Het aantal lamineringen kan automatisch worden geregeld volgens vooraf ingestelde instellingen.
  • Dankzij het compatibiliteitsontwerp kunnen veranderingen in de batterijgrootte worden bereikt door de positioneringsarmatuur aan te passen, met een groot aanpassingsbereik om de stapelnauwkeurigheid te garanderen.
  • PLC-besturing, HMI-bediening, eenvoudig te gebruiken en te onderhouden.
  • Handmatig laden van polarisatoren, automatische positionering, automatische zuignap met mechanische arm, vacuümzuignap, automatisch stapelen.
  • De beweging naar links en rechts wordt bestuurd door een pulsmotor, die nauwkeurig en handig is voor fijnafstemming.
  • Kan gebruikt worden in een handschoenenkastje.



technische parameters

Model TOB-BDP100-S
Stapelmethode Z-vormig stapelen, de separator is gerold
Operatie modus De mechanische arm pakt en stapelt het materiaal automatisch en trekt automatisch aan het membraan met constante spanningscontrole
Vacuüm zuiggraad groter dan -65Kpa
Nauwkeurigheid bij het stapelen Uniformiteit ≤ ± 0,3 mm (relatieve positiegrootte tussen elektroden, 25 stapellagen)
Breedte elektrode 40-90 mm
Lengte van de elektrode 40-100 mm (in de richting van het lipje, exclusief de maat van het lipje)
Lengte van tabblad Maximaal 15 mm
Stapeldikte Max.15mm, het aantal gestapelde lagen Max.100 kan worden ingesteld
Diameter scheidingsrol Maximaal 200 mm
Scheidingskern 3-inch kern, geklemd met een expansieschacht;
Snelheid van stapelen 4-6S/stuk voor gestapelde elektroden, 6-8S/stuk voor gestapeld metallisch lithium (exclusief de stapelvoorbereidingstijd voor elke cel)
Stroomvoorziening Eenfase AC220V ± 10% (aanpasbaar 110VAC), frequentie 50Hz/60Hz, vermogen 0,4KW
Gasbron 0,5~0,8 MPa
Grootte van uitrusting L800 * B600 * H720mm
Gewicht 120 kg


PRODUCTWEERGAVE

Accu-stapelmachine
