Roterende monsterverdeler voor laboratoriumanalyse | TOB-F200-L

TOB-F200-L Roterende monsterdeler voor representatieve deelbemonstering in laboratoria en kwaliteitscontrole

Productoverzicht en ideale toepassingen

Een roterende monsterdeler reduceert een bulkpoeder- of korrelmonster tot meerdere identieke deelmonsters, die elk de fysische en chemische eigenschappen van het oorspronkelijke geheel nauwkeurig vertegenwoordigen. In tegenstelling tot handmatige kegel-en-kwartdeling of riffling, die gebruikersbias kunnen introduceren en moeilijk te valideren zijn, verdeelt de TOB-F200-L het monster continu onder gecontroleerde rotatie, waardoor elke fractie dezelfde verdeling van deeltjesgroottes, dichtheden en samenstellingen bevat.

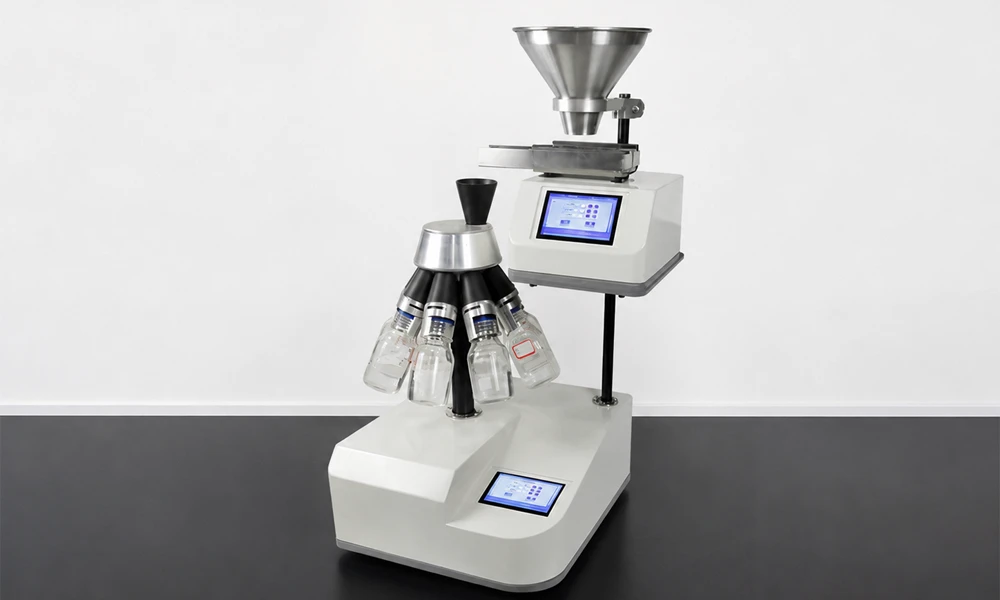

De TOB-F200-L voert het bulkmateriaal door een excentrisch geplaatste bemonsterings-trechter die uitmondt in een set opvangflessen die op een roterend carrousel zijn gemonteerd. Terwijl het carrousel draait met een nauwkeurig ingestelde snelheid tussen 20 rpm en 150 rpm, passeert elke fles onder de trechter en verzamelt een gelijk deel van de stromende monsterstroom. De excentrische trechtergeometrie, gecombineerd met de constante rotatiesnelheid, produceert deelmonsters waarvan de massavariatie inherent laag is, waardoor de roterende deler een van de meest nauwkeurige methoden voor monstersplitsing is. Het instrument kan worden geconfigureerd om een batch in 6, 8 of 10 fracties te verdelen, en de opvangflessen worden snel vastgezet met een snelklemsysteem dat het wisselen tussen runs vereenvoudigt.

Een digitaal bedieningspaneel toont en slaat tot 10 door de gebruiker gedefinieerde programma's op, waarbij elk programma de rotatiesnelheid en de deeltijd (van 1 s tot 99 min 59 s) specificeert. De toevoersnelheid kan worden aangepast tot 6 L/min, en één batch kan tot 5000 ml materiaal bevatten. Het instrument verwerkt toevoerdeeltjes tot 12 mm groot en bestrijkt een breed scala aan poeders, korrels en gemalen materialen.

Ideaal voor:

1. Mijnbouw-, metallurgie- en geologische laboratoria die representatieve aliquots voorbereiden van gemalen erts, mineraalconcentraten of boorkernmonsters voor chemische analyse.
2. R&D en kwaliteitscontrole van batterijmaterialen, waar kathodevoorloperpoeders (NMC, LFP), anodengrafiet of vaste elektrolytpoeders moeten worden deelbemonsterd voor deeltjesgrootteanalyse, XRD of elektrochemische testen zonder de grootteverdeling te wijzigen.
3. Farmaceutische, voedingsmiddelen- en chemische industrieën die gevalideerde monsterverdeling vereisen voor batchvrijgavetests, onderzoeken naar menguniformiteit of opslag van bewaarde monsters.
4. Milieu- en recyclinglaboratoria die heterogene materialen verwerken zoals versnipperd batterijafval, bodems of slakken.

Weet u niet zeker of een verdeling in 6, 8 of 10 fracties optimaal is voor uw bemonsteringsprotocol? Neem contact op met onze laboratoriumapparatuuringenieurs met uw batchgrootte en het vereiste aantal herhalingen.

Werking van de roterende monsterdeler

De TOB-F200-L produceert representatieve deelmonsters volgens een eenvoudig mechanisch principe:

• Toevoer: De volledige batch bulkmateriaal (tot 5000 ml) wordt in de vultrechter geladen. Het instrument maakt regeling van de toevoersnelheid tot 6 L/min mogelijk, waardoor een gelijkmatige, ononderbroken materiaalstroom wordt gegarandeerd.
• Excentrische trechterafvoer: Het materiaal verlaat het systeem via een excentrisch geplaatste bemonsteringstrechter. Omdat de trechter niet op de rotatie-as staat, wordt het materiaal niet op één vast punt uitgegoten, maar over de omtrek van het roterende carrousel verdeeld. Deze excentrische opstelling is essentieel voor de nauwkeurigheid van het instrument: het voorkomt segregatiepatronen die kunnen ontstaan wanneer de stroom exact gecentreerd zou zijn.
• Roterend carrousel: Een set opvangflessen—6, 8 of 10, afhankelijk van de configuratie—is gemonteerd op een roterend carrousel dat draait met een door de gebruiker ingestelde snelheid tussen 20 rpm en 150 rpm. Elke fles passeert achtereenvolgens onder de trechter en verzamelt een gelijke fractie van de monsterstroom. Omdat de snelheid van het carrousel constant is en de toevoersnelheid uniform, is de door elke fles verzamelde massa vrijwel identiek.
• Programmeerbare deeltijd: De deeltijd kan worden ingesteld van 1 seconde tot 99 minuten en 59 seconden, waardoor de operator volledige controle heeft over hoe lang het monster wordt verdeeld. In combinatie met de instelbare toevoersnelheid en rotatiesnelheid maakt dit het mogelijk dat de TOB-F200-L alles verwerkt, van enkele grammen fijn poeder tot een volledige batch van 5000 ml.
• Programmaopslag: Tot 10 programma's, elk met een specifieke rotatiesnelheid en deeltijd, kunnen worden opgeslagen en teruggeroepen. Dit is bijzonder nuttig in laboratoria met meerdere gebruikers waar verschillende monstertypen verschillende splitsingsparameters vereisen.

Belangrijkste productkenmerken

De volgende kenmerken zijn door de fabrikant gespecificeerd en zijn essentieel voor de prestaties van de TOB-F200-L:

• Splitsing met hoge nauwkeurigheid:Het excentrische trechterontwerp gecombineerd met constante carrouselrotatie produceert deelmonsters met minimale massavariatie en voldoet aan de eisen van normen voor representatieve bemonstering.
• Instelbare digitale tijd en rotatiesnelheid:Beide parameters worden ingesteld en weergegeven op het lcd-scherm, waardoor nauwkeurige controle over het verdelingsproces mogelijk is. De rotatiesnelheid wordt continu bewaakt om stabiliteit te behouden.
• Snelheidsbewaking:Het instrument volgt continu de werkelijke carrouselsnelheid en handhaaft deze op het ingestelde punt, zodat schommelingen de splitsingsverhouding niet beïnvloeden.
• Systeem met snelklemmende flessen:De opvangflessen worden vastgezet met een snelbevestigingsmechanisme, waardoor het wisselen van flessen snel en eenvoudig is. De standaardconfiguratie bevat acht flessen van 250 ml; het aantal flessen en hun volume kunnen worden aangepast (opties omvatten flessen van 25 ml, 30 ml, 50 ml, 100 ml en 500 ml, en het aantal fracties kan worden ingesteld op 6, 8 of 10).
• Grote batchcapaciteit:Eén batch kan tot 5000 ml monstermateriaal bevatten, geschikt voor zowel kleinschalige analytische splitsingen als grotere voorbereidende verdelingen.
• Opgeslagen programma's:Tien programma's kunnen worden opgeslagen, elk met een eigen snelheids- en tijdinstelling, waardoor snel wisselen tussen verschillende monstertypen of splitsingsprotocollen mogelijk is.

Volledige technische specificaties

Standaardflesconfiguratie: 8 × 250 ml-flessen (het aantal flessen en hun volume kunnen volgens de vereisten worden aangepast).

Toepassingssectoren

De TOB-F200-L wordt in een breed scala aan industrieën gebruikt voor monstervoorverdeling en monstervoorbereiding door reductie. Typische toepassingsgebieden zijn:

1. Landbouw
2. Chemie en synthetische materialen
3. Farmaceutica
4. Geologie en metallurgie
5. Techniek en elektronica
6. Bouwmaterialen
7. Milieu en recycling van hulpbronnen
8. Glas en keramiek
9. Biologie en voeding

Bij kwaliteitscontrole van batterijmaterialen wordt de roterende verdeler bijzonder gewaardeerd omdat kathode- en anodepoeders tijdens verwerking de neiging hebben om zich op basis van deeltjesgrootte te scheiden; een handmatige splitsing kan fijne deeltjes in één deelmonster en grove deeltjes in een ander deelmonster concentreren, wat leidt tot een niet-representatief resultaat. De TOB-F200-L onderdrukt dit segregatie-effect door meerdere deelmonsters uit de volledige stromende materiaalstroom te nemen en levert deelmonsters op die de korrelgrootteverdeling van het bulkmateriaal daadwerkelijk weerspiegelen—een essentiële vereiste voor nauwkeurige deeltjesgrootteanalyse en elektrochemische tests.

Praktische aanbevelingen voor het gebruik van de TOB-F200-L

1. Vullen van de trechter: Giet het volledige bulksample in een gelijkmatige stroom in de trechter om voorafgaande segregatie te voorkomen. Als het sample in een container is opgeslagen, rol of draai de container dan voorzichtig voordat u deze vult, in plaats van materiaal van de bovenkant te scheppen, omdat daarbij de fijne deeltjes overwegend zouden worden bemonsterd.
2. Flesgrootte en aantal kiezen: Kies een flesvolume dat groot genoeg is om de verwachte fractiemassa comfortabel op te vangen zonder over te lopen. Voor een batch van 5000 ml die in 8 delen wordt gesplitst, zou het minimaal aanbevolen flesvolume ongeveer 700 ml per fles zijn; in dat geval kunnen flessen van 500 ml worden gebruikt, of kan de batch in twee stappen worden gesplitst. Het snelklemsysteem maakt het mogelijk om flessen snel tussen runs te verwisselen.
3. Rotatiesnelheid instellen: Fijnere poeders kunnen een lagere rotatiesnelheid vereisen om verstuiving of statische verspreiding te voorkomen. Grovere korrelige materialen kunnen met hogere snelheden worden gesplitst zonder verlies van representativiteit. Met de opgeslagen programma's kunnen optimale instellingen voor elk materiaaltype worden opgeslagen en opnieuw opgeroepen.
4. Reiniging:Na elk gebruik moeten de trechter, de toevoertrechter en de carrousel worden gereinigd met een zachte borstel of stofzuiger om achtergebleven poeder te verwijderen. Voor toepassingen waarbij preventie van kruisbesmetting vereist is (bijv. het wisselen tussen verschillende kathodeprecursoren), moeten alle oppervlakken die met het poeder in contact komen worden afgeveegd met een geschikt oplosmiddel of reinigingsmiddel en grondig worden gedroogd vóór het volgende gebruik.

Klaar om bemonsteringsbias in uw poederverwerkings- en kwaliteitscontroleprocessen te elimineren? Vraag een offerte aan voor de TOB-F200-L en geef uw gewenste configuratie voor het aantal verdelingen en flesvolume aan. Onze ingenieurs voor laboratoriumapparatuur kunnen u adviseren over de optimale opstelling voor uw specifieke monstertype en doorvoervereisten.
