Octrooi CN215696773U - Drie-wals elektrodenkalander
Oct 28,2026Drie perswalsen opgesteld als een driehoek, continue reiniging van de wals met borstel en filter, en een opwikkeling met lijmstart gesynchroniseerd met de kalander - het structureel stabiele octrooi voor het walsen van elektroden achter de walswalsen van TOB.
Volledige specificatie en tekeningen: CN215696773U op Google Patents
Walsen is een onmisbare stap bij de fabricage van lithiumbatterijelektroden. Maar de specificatie van CN215696773U stelt het probleem botweg: de walsen die toen werden gebruikt voor elektrode- platen zijn vaak structureel onstabiel, en tijdens het walsen kan een onstabiele pers de elektrodenplaat beschadigen en grondstof verspillen. In plaats van meer versteviging toe te voegen aan een machine met één persnip, veranderen we met dit octrooi de geometrie van de walsset zelf.

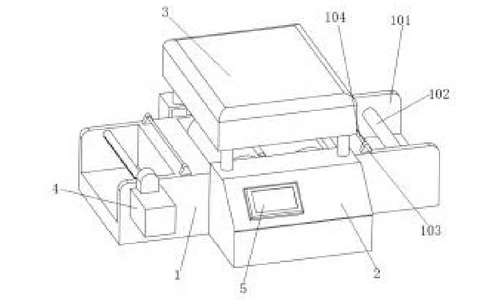

CN215696773U, ingediend op 2 september 2021 en verleend op 1 februari 2022, plaatst drie perswalsen in een driehoek - twee onderste walsen op de werkbank en een derde wals gedragen in een optilbare kalander- kap daarboven. Rondom die driehoek voegt het walsouderreiniging, een gesynchroniseerde opwikkeling en een afgestemde hoogtebegrenzing aan beide uiteinden van de doorvoer toe, zodat de elektrode vlak, schoon en onder stabiele spanning wordt gewalst.
Octrooi-informatie
| Publicatienummer | CN215696773U |
| Titel (origineel) | 一种结构稳定的锂电池极片辊压机 (Triangular Three-Roll Electrode Calender) |
| Uitvinders | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| Huidige houder | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - de geregistreerde entiteit van TOB NEW ENERGY |
| Indieningsdatum | 2 september 2021 |
| Datum van verlening | 1 februari 2022 |
| Documenttype | Gebruiksmodel (soortcode U) |
| Juridische status | Actief |
| Verwachte vervaldatum | 1 september 2031 |
| Tekeningen | 6 figuren |
| Officiële registratie | Google Patents - CN215696773U |
Het productieprobleem dat dit octrooi oplost
Onstabiele structuren beschadigen de elektrode. Bij het vervaardigen van elektrodeplaten is kalanderen (walsen) essentieel. Bij de persen die voorheen in gebruik waren, zorgt een onstabiele machinestructuur ervoor dat de elektrodeplaat tijdens het walsen verschuift of vervormt, waardoor de plaat beschadigd raakt en grondstof wordt verspild.
Een enkele walsnip laat geen marge voor fouten. Een conventionele pers met twee walsen knijpt de elektrode samen in één nip tussen een bovenste en een onderste wals. Het octrooi houdt de elektrode daarentegen vast tussen twee onderste walsen met een derde wals die van bovenaf drukt, waardoor de belasting wordt verdeeld over een driehoekige geometrie die gedurende de hele passage stabiel blijft.
Verontreiniging en spanning zijn eveneens walsdefecten. Vuil dat aan de walsvlakken kleeft, kan in de elektrode worden geperst, en ongelijke spanning tussen walsen en wikkelen kan de afgewerkte baan oprekken of scheuren. Het octrooi behandelt beide als onderdeel van hetzelfde machinemontageprobleem, en niet als afzonderlijke accessoires.
Hoe het mechanisme werkt
Driehoekige geometrie met drie walsen (claims 1 en 4)

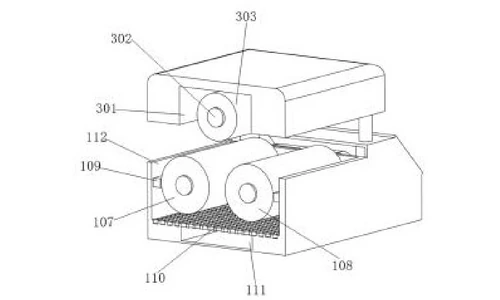

De werkbank is voorzien van een walsgroef in het midden. Daarin vormen een eerste perswals op een eerste walsas en een tweede perswals op een tweede walsas het onderste paar. De kalanderkap boven de werkbank bevat een kapholte die de derde walsas en de derde perswals draagt. De derde perswals werkt samen met de twee onderste perswalsen om een driehoekige walsstructuur te vormen - de elektrodebaan wordt over de twee onderste walsen geleid terwijl de sluitende topwals van bovenaf naar beneden drukt. De specificatie vermeldt dat deze driehoekige opstelling het wals proces stabieler maakt en de walsuniformiteit vergroot.
Gesynchroniseerde walaandrijving (claim 2)

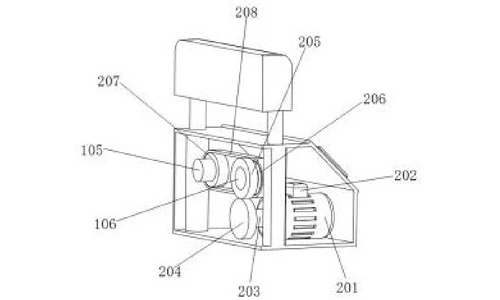

In de walsmotorbehuizing aan de voorzijde van de werkbank drijft de walsmotor een eerste tandwiel aan, dat ingrijpt in een tweede tandwiel en vervolgens in een derde tandwiel dat is vastgezet op de eerste walsas. Een walsaandrijfriem koppelt het derde tandwiel aan een vierde tandwiel dat is vastgezet op de tweede walsas. Met deze keten van tandwieloverbrenging plus riemoverbrenging behouden beide onderste perswalsen exact dezelfde rotatiesnelheid, wat volgens de specificatie bijdraagt aan een betere walswerking.
Continue reiniging van het walsoppervlak (claims 3 en 5)

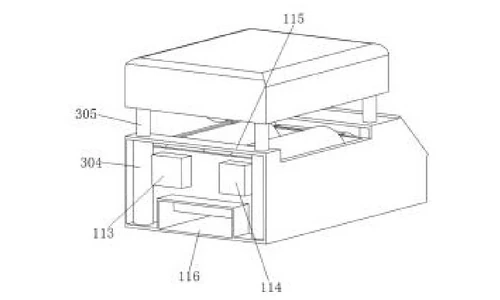

Twee walsborstels zijn bevestigd aan de binnenwand van de walsgroef en werken samen met de eerste en tweede perswals, waarbij ze resten van de walsvlakken vegen terwijl deze draaien. Onder de groef laat een geperforeerde filterplaat losgekomen vuil vallen in een onzuiverhedenverzamelbak daaronder. Een beschermkast aan de ver van de motorkast gelegen kant is voorzien van een onzuiverhedenverzamelopening die uitkomt via de bak, zodat het schoongeveegde bezinksel wordt opgevangen en afgevoerd in plaats van opnieuw in de persopening te komen.
Oprolbare calanderafdekking met elektrische cilinders (conclusie 6)
Vier telescopische assen onder de calanderafdekking worden aangedreven door elektrische cilinders die zich in de beschermkast en de walsmotorkast bevinden en met de besturing zijn bedraad. De cilinders heffen de hele afdekking op en neer - inclusief de derde perswals - zodat het plaatsen van de elektrodenbaan tussen de walsen snel en handig is. Asafdichtingen op beide onderste walsassen beschermen de tappen.
Gesynchroniseerde lijmstart-opwikkeling (conclusies 7 en 8)

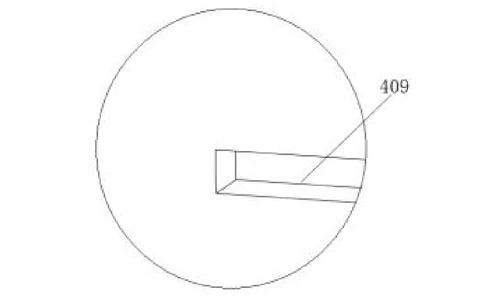

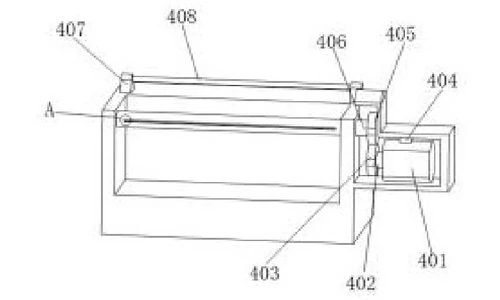

Aan de linkerkant van de werkbank drijft een opspoelmotorkast een opspoelas aan via een vijfde en zesde tandwielpaar. De opspoelmotor is aangesloten op dezelfde besturing als de calandermotor, zodat de opspoelsnelheid de walssnelheid volgt en de gewalste elektrode niet wordt getrokken of gerekt. Een klemgroef op de opspoelas is voorzien van een hechtende laag, zodat het begin van de baan stevig wordt verankerd voor een strakke, gelijkmatige wikkeling.
Hoogtebegrenzing bij toevoer en opspoeling (conclusies 1, 7 en 8)
Een toevoerbak aan de rechterkant van de werkbank bevat een toevoeras en een toevoerhoogtebegrenzingsstang; een bijbehorende opspoelhoogtebegrenzingsstang bevindt zich aan de opspoelzijde, op precies dezelfde hoogte. Beide stangen zijn gemaakt van gepolijst, geëlektroplateerd staal. De elektrode wordt over de toevoerstang, door de walsen en over de opspoelstang gevoerd, zodat deze voor en na het walsen horizontaal blijft - wat extra bijdraagt aan de walsstabiliteit.
Geclaimde Voordelen
| Voordeel | Verantwoordelijk mechanisme |
|---|---|
| Stabiel walsen met verbeterde uniformiteit over de baan | Driehoekige opstelling met drie walsen (derde perswals in de calanderafdekking boven twee onderste walsen) |
| Gelijke oppervlaktessnelheid op beide onderste walsen | Tandwielkast plus riemaandrijving van de walsmotor |
| Walsvlakken vrijgehouden van bezinksel tijdens de productie | Walsborstels, geperforeerde filterplaat en onzuiverhedenverzamelbak die uitlopen in de beschermkast |
| Snelle, veilige plaatsing van de baan tussen de walsen | Elektrische cilinders die de calanderafdekking optillen op vier telescopische assen |
| Geen rekschade tijdens het wikkelen van de gewalste elektrode | Opspoelmotor gesynchroniseerd met de calandermotor, met lijm gecoate klemgroef op de opspoelas |
| Horizontale baanverplaatsing voor en na de persopening | Bijpassende gepolijste stalen hoogtebegrenzingstangen aan de toevoer- en afnamezijde |
Hoe het zich verhoudt tot kalanders met twee walsen
De specificatie waarschuwt dat bij de eerder gebruikte persmachines een onstabiele machinestructuur ervoor zorgt dat het elektrodendoek verschuift of vervormt tijdens het walsen, wat het doek beschadigt en grondstof verspilt. Het antwoord hierop is geometrisch: drie perswalsen opgesteld als een driehoek.
| Afmeting | Conventionele aanpak | Dit gepatenteerde ontwerp |
|---|---|---|
| Structuur | Pers met twee walsen, gevoelig voor verschuiving onder belasting | Driehoekige opstelling met drie walsen waarbij de derde wals zich in de kalanderkap bevindt |
| Walsreiniging | Restant hoopt zich op tijdens de productie | Roterende borstels, een geperforeerde filterplaat en een vuilgoot reinigen continu |
| Afname | Wikelrek beschadigt de gewalste elektrode | Afnamemotor gesynchroniseerd met de kalandermotor en een klemgroef met lijmstart |
Waar deze technologie vandaag de dag wordt gebruikt
Dit patent heeft betrekking op de mechanische architectuur van de kalanders met drie driehoekige walsen in de productielijn van TOB. De geometrie die het beschermt - twee onderste walsen plus een sluitende bovenwals in een driehoek, met reinigingsborstels en een gesynchroniseerde afname - zorgt ervoor dat onze kalandereerapparatuur het walsen van elektroden stabiel, schoon en gelijkmatig houdt.
Vragen over gerelateerde apparatuur: vraag een offerte aan
Veelgestelde Vragen
Wat dekt octrooi CN215696773U?
Het heeft betrekking op een walspers (kalander) voor lithiumbatterij-elektroden gebouwd rond een opstelling met drie driehoekige walsen: een derde perswals in een ophefbare kalanderkap werkt samen met twee onderste perswalsen op de werkbank, samen met een tandwiel- en riemaandrijving, borstel- en filterwalsreiniging en een afname met lijmstart gesynchroniseerd met de kalandersnelheid.
Waarom de drie perswalsen als een driehoek opstellen?
Twee onderste walsen en één sluitende bovenwals in een driehoek houden de elektrode in een stabiele walsgeometrie terwijl de bovenwals deze gelijkmatig aandrukt, in plaats van te vertrouwen op een enkele spleet tussen twee walsen. De specificatie vermeldt dat de driehoekige walsstructuur het walsproces stabieler maakt en de walsuniformiteit verbetert.
Hoe houdt de kalander de perswalsen schoon tijdens de productie?
Twee reinigingsborstels bevestigd aan de wand van de walsgroef vegen over de oppervlakken van de eerste en tweede perswals terwijl deze draaien. Weggeborsteld vuil valt door een geperforeerde filterplaat in een vuilverzamelgoot en wordt afgevoerd via een beschermkast, zodat er geen residu in de elektrode kan worden gepresst.
Hoe wordt de gewalste elektrode opgewikkeld zonder te worden uitgerekt of beschadigd?
Een afnamemotor drijft de afnameas aan via een tandwielpaar en is aangesloten op dezelfde besturing als de kalandermotor, zodat de afnamesnelheid overeenkomt met de walssnelheid. Het begin van de baan is verankerd op een met lijm gecoate klemgroef op de as, en bijpassende hoogtebegrenzingstangen aan de toevoer- en afnamezijde houden de elektrode horizontaal voor en na het walsen.
Is octrooi CN215696773U nog van kracht?
Ja. Het is actief, ingediend op 2 september 2021, verleend op 1 februari 2022, met verwachte vervaldatum op 1 september 2031 onder de Chinese gebruiksmodelterm van tien jaar.
