Octrooi CN215451487U - Laboratoriumsealer met snelwisselmatrijs

Het maken van een onderzoeksmonster is niet hetzelfde als het maken van een productiecel. Een laboratoriumbatterij-sluitmachine werkt met kleine batches experimentele materialen - vaak in een handschoenkast - en moet zich telkens aanpassen wanneer het monster verandert. De specificatie beschrijft de stand van de techniek eerlijk: de sluitapparaten op laboratoriumsluitmachines waren talrijk en gevarieerd, en het sluiten van een ander type batterij betekende het losmaken en opnieuw installeren van de bijbehorende sluitgroef van de matrijs, een handeling die het onhandig en lastig noemt.

CN215451487U verwijdert dat karwei. De bovenste sluitmatrijs wordt vastgehouden door een getapte pen die met een borgpen is vergrendeld, zodat deze in een handomdraai kan worden losgeschroefd en verwisseld; de onderste matrijshouder loopt op een schuifplaat en kan langs rails naar buiten worden getrokken voor installatie en reiniging; en een ondersteuningsapparaat beschermt de schuifplaat wanneer de pers onder hoge kracht werkt.

Patentinformatie

Het productieprobleem dat dit octrooi oplost

Elk monstertype brengt zijn eigen matrijs met zich mee.Een laboratoriumsealer wordt gebruikt om onderzoeks- en ontwikkelingsmonsters van batterijmaterialen te maken. Verschillende batterijtypes hebben verschillende matrijsafdichtingsgroeven nodig, dus een machine die niet snel van matrijs kan wisselen, besteedt het grootste deel van zijn tijd aan het ombouwen in plaats van aan het afdichten.

Omstellen en reinigen zijn lastig.De matrijsgroef moet met de hand worden losgemaakt en opnieuw worden geïnstalleerd, en een afdichtingsmatrijs die niet uit de machine kan worden getrokken, is moeilijk goed te reinigen tussen runs door.

Laboratoriumpersen moeten bestand zijn tegen echte perskrachten.Het afdichten van monsters vereist nog steeds kracht, en de specificatie waarschuwt dat overmatige druk een schuifplaat kan beschadigen of zelfs kan doen barsten. Het octrooi beantwoordt alle drie de punten: snelle matrijsvervanging, een uitschuifbaar onderste matrijsstation en een ondersteuningsapparaat dat de belasting opvangt.

Hoe het mechanisme werkt

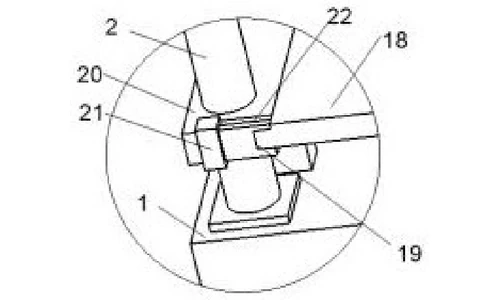

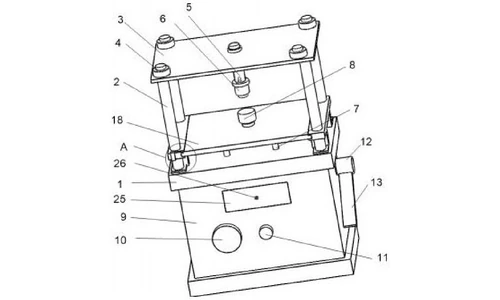

De machine is gebouwd als een kleine pers op een machinebasis, met het matrijsstation op een slede voor de ram en de drukregelaars op het lichaam eronder. Figuur 1 toont de algehele structuur; Figuur 2 vergroot deel A van het persgebied; Figuur 3 toont het ondersteuningsapparaat; Figuren 4 en 5 laten zien hoe de bovenste en onderste matrijzen zijn gemonteerd.

Persframe en ram

Een steunkolom is boven de machinebasis bevestigd en een stempelwerkbank is beweegbaar verbonden op de bovenkant van de kolom door middel van een bout. Een stempelkolom hangt aan de onderkant van de werkbank en draagt de bovenste afdichtingsmatrijs. Onder de basis bevindt zich het machinelichaam: de voorzijde draagt de drukmeter en de drukregelklep, en de rechterkant draagt de persschakelaarzitting met de pershendel. Een lade met een handgreep is aan het lichaam bevestigd voor het opbergen van afdichtingsmatrijzen.

Snelwisselbare bovenste afdichtingsmatrijs

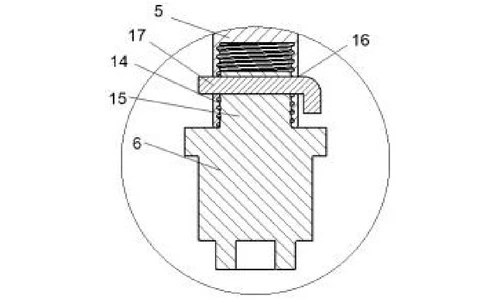

Het onderste uiteinde van de stempelkolom heeft een cilindrisch gat met een interne schroefdraad. De bovenste afdichtingsmatrijs draagt een cilindrisch uitsteeksel met een buitendraad aan de bovenzijde. De matrijs wordt in de kolom geschroefd, en beide onderdelen hebben uitgelijnde ronde gaten waar een cilindrische pen doorheen wordt gestoken. De pen vergrendelt de schroefdraadverbinding tegen losraken of verdraaien tijdens het persen. Om de matrijs te wisselen, trekt de bediener de pen eruit en schroeft hij de matrijs los - in de beschrijving staat dat dit de bovenste afdichtmatrijs vervangbaar en eenvoudig te demonteren maakt.

Uitschuifbaar ondermatrijstation

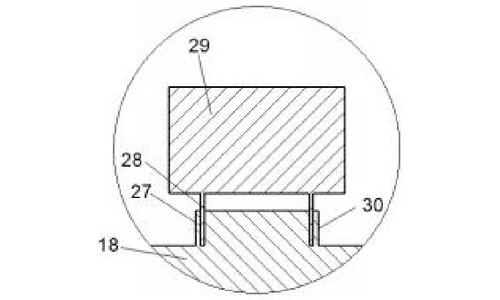

Boven het machineframe bevindt zich de ondersteuningsinrichting; bovenop loopt een schuifplaat gemonteerd op rails, en de rails worden gedragen door een ondersteuningsframe dat door de steunkolom gaat en een deel van de persbelasting opvangt. De ondermatrijsbevestigingsinrichting - een cirkelvormig uitsteeksel met een ringgroef waarin de holle cilinder aan de onderzijde van de onderste afdichtmatrijs valt - is op de schuifplaat gemonteerd. Een glijblokbout op het ondersteuningsframe beweegt in een kleine groef om de schuifplaat te begrenzen en te positioneren. Omdat de gehele ondermatrijshouder op een slede zit, kan deze er langs de plaat uit worden getrokken voor de installatie en reiniging van de matrijs.

Ondersteuningsinrichting onder de slede

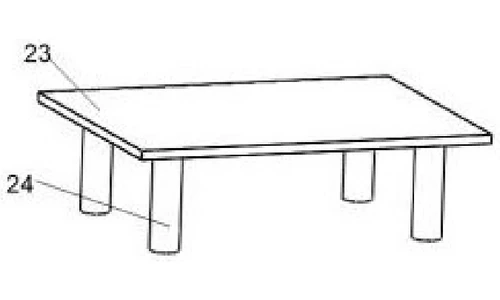

De ondersteuningsinrichting bestaat uit een steunplaat en vier steunkolommen waarvan de onderste uiteinden in het machineframe zijn ingebed. Samen met het ondersteuningsframe dat door de steunkolom gaat, vangt het een deel van de perskracht op. De beschrijving kent aan deze opstelling het voorkomen toe van beschadiging of scheuren van de schuifplaat onder overmatige druk.

Bedieningsvolgorde zoals gepubliceerd

De onderzoeker kijkt naar de drukmeter en stelt het regelventiel in op de door het experiment voorgeschreven druk. De holle cilinder van de onderste afdichtmatrijs wordt in de ringgroef van het cirkelvormige uitsteeksel op de schuifplaat geplaatst, en de bovenste afdichtmatrijs wordt op de stempelkolom geschroefd en vergrendeld met de cilindrische pen. Het af te dichten batterijmateriaal wordt op de ondermatrijs geplaatst, en door het omlaag duwen van de pershendel wordt de afdichting voltooid.

Claimde voordelen

Hoe het zich verhoudt tot laboratoriumsealers met vaste matrijs

Verschillende batterijmonstertypes vereisen verschillende sealmatrijzen. Een sealer waarvan de matrijs niet snel kan worden verwisseld, besteedt het grootste deel van zijn tijd aan het ombouwen in plaats van aan het sealen - precies het probleem dat dit patent wegneemt.

Waar deze technologie vandaag de dag wordt gebruikt

Dit patent heeft betrekking op de snelwissel-matrijsarchitectuur van de laboratorium-batterijsealapparatuur van TOB - dezelfde werkstationfamilie die wordt gebruikt voor het krimpen en sealen van onderzoeksknoopcellen en monster-cellen met matrijzen die in seconden kunnen worden gewisseld.

• Laboratorium batterij seal- / krimp-machines
• Handschoenkast- en droogkamer-laboratoriumapparatuur
