Explosieveilige overlaadtestbox voor lithium-ionbatterij

Explosieveilige Kast voor Overladen - TOB-001-1

Een stalen behuizing met één kamer voor overlaad- en overontladingstesten op 18650-cellen, knoopcellen, telefooncellen, powerbanks en primaire cellen

Productoverzicht en Ideale Toepassingen

De TOB-001-1 is een stalen insluitingskast die is ontworpen voor één taak: een cel die explodeert of brandt tijdens een overlaad- of overontladingstest weghouden bij de persoon die de test uitvoert. De cel bevindt zich in een roestvrijstalen kamer, de deur is vergrendeld en voorzien van een ketting, en de operator kijkt door explosieveilig glas in plaats van boven het monster te staan. De behuizing is volledig van staal, wat de kast zijn insluitende werking geeft in plaats van een decoratieve ommanteling te zijn.

Één kast herbergt de gehele constructie: de testkamer bevindt zich in het bovenste gedeelte en een apparatuurkast vormt het onderste gedeelte. Binnenin meet de kamer 500 x 500 x 500 mm en is deze volledig bekleed met een roestvrijstalen plaat van 1,5 mm 304; aan de buitenkant is deromp gemaakt van 1,2 mm koudgewalst staal, afgewerkt met een poedercoating voor hoge temperaturen, wat een totale afmeting geeft van 700 x 700 x 1.600 mm. De kast staat op vier verstelbare zwenkwielen, zodat deze kan worden verplaatst zonder dat hij aan de vloer hoeft te worden bevestigd.

Insluiting is gelaagd in plaats van enkelvoudig. Een deur met enkel blad en één venster sluit tegen de behuizing op krachtige SUS 304 scharnieren en wordt vastgehouden door een explosieveilig slot; twee explosieveilige kettingen van φ10 mm aan elke kant van de deur beperken hoe ver deze kan openen, zelfs als het slot niet volledig is vergrendeld; en een mechanische drukontlastingsopening in de achterwand biedt overdruk een gedefinieerde uitweg uit de kast, weg van de operator.

De doos is een barrière, geen tester.Het laadt, ontlaadt of meet niets: de overlaadbron, de datalogger en de thermokoppels behoren tot uw eigen opstelling, en hun kabels komen de kamer binnen via de poort van φ50 mm aan de linkerkant. Wat de kist toevoegt, is de omgeving waarin de test wordt uitgevoerd.

Ideaal voor:

• Telefoonbatterijen, waarbij een opgezwollen batterij of een lekkend accupakket de verwachte uitval is
• Knoopcellen, klein genoeg om te worden uitgeworpen maar nog steeds heet genoeg om letsel te veroorzaken
• Powerbank-batterijen, getest als een eenheid in plaats van als een kale cel
• AA- en AAA-primaire cellen (5- en 7-serie), inclusief de behuizing voor lekkage en ontluchting
• Een enkele 18650-cel, het formaat dat het vaakst wordt gebruikt voor screening op overmatige lading en overmatige ontlading

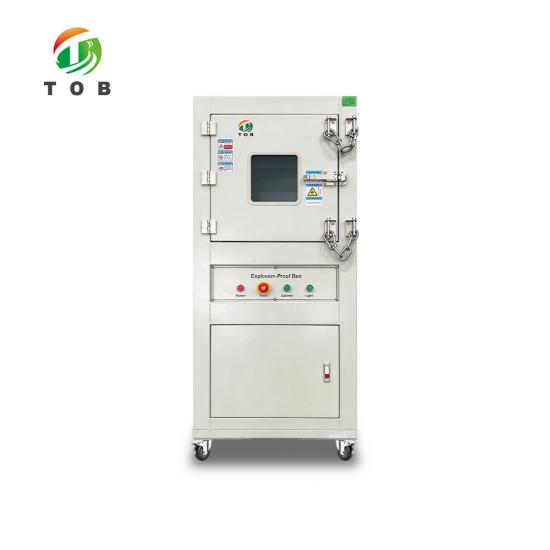

TOB-001-1 explosiebestendige kast voor overbelasting, vooraanzicht: enkele deur met een vlakke verzonken greep en het bedieningspaneel ernaast.

Vertel ons het celformaat en hoeveel cellen u per dienst test, en wij bevestigen de kamergrootte en de accessoirelijst voordat u bestelt.

Waarom overbelastingstests een fysieke barrière vereisen

Een overladen cel faalt niet op beleefde wijze. Voorbij het punt waar de kathode geen lithium meer kan opnemen, begint de elektrolyt te ontleden, ventileert de cel een ontvlambare damp en in het slechtste geval scheurt de behuizing en slingert deze hete onderdelen naar buiten. De gebeurtenis is van korte duur en de onderdelen verlaten de cel met genoeg energie om iedereen te verwonden die ervoor staat. Een testbank die een cel in een open klem houdt, gaat ervan uit dat de cel niet in die richting zal falen.

Een zuurkast is geen vervanging. Een kast is een luchtbehandelingsapparaat: deze verdunt en zuigt damp af, en de schuifruit, zijpanelen en afvoerkanalering zijn rond die taak gebouwd in plaats van rond een drukgolf en vaste fragmenten. Afzuiging vindt bovendien achteraf plaats, wanneer de rook al is vrijgekomen in het werkvolume. De TOB-001-1 scheidt de twee functies. De stalen kamer vangt de mechanische gebeurtenis op, de afzuigventilator aan de achterkant klaart de lucht naderhand, en de mechanische drukontlasting biedt overdruk een gedefinieerde uitgang aan de achterkant van de kast.

Het derde insluitingselement is eerder procedureel dan mechanisch: het ex-proof slot plus de kettingen. Een deur die slechts gesloten is, zal opengaan bij een explosie. Twee kettingen van φ10 mm aan elke kant van de deur zijn zo berekend dat zelfs een volledig ontgrendelde deur slechts een korte afstand kan afleggen, waardoor de fragmenten binnen en de operator buiten blijven.

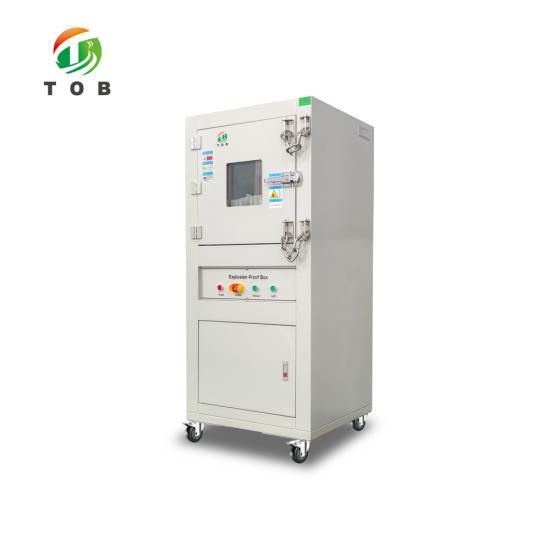

Kamerconstructie en inperkingsfuncties

De kast is één geheel van 1.600 mm hoog op vier verstelbare zwenkwielen: de testkamer bevindt zich in het bovenste gedeelte en de apparatuurkast in het onderste gedeelte. De kamer zelf is een ruimte van 500 x 500 x 500 mm, volledig bekleed met 1,5 mm dikke 304 roestvrijstalen plaat: geen gecoat paneel, maar een roestvrijstalen voering over de wanden die een ontluchtende cel daadwerkelijk zal bereiken.

Dubbelwandig. De 304 roestvrijstalen voering is gekozen omdat deze veel beter bestand is tegen het waterstoffluoride en de organische oplosmiddelen die vrijkomen bij een ontluchtende lithium-ioncel dan een geverfd zachtstalen oppervlak. Ernaast draagt de 1,2 mm koudgewalste stalen behuizing met zijn hittebestendige poedercoating de structurele belasting en geeft de kast zijn afgewerkte uiterlijk.

Marmeren basis. De cel rust op een marmeren plaat die op de kamervloer ligt in plaats van rechtstreeks op staal. Marmer is een isolator: als er elektrolyt uit een gescheurde cel lekt, kan de plas de celbehuizing niet verbinden met de kamerwand en zo een externe kortsluiting veroorzaken die de test voortijdig zou beëindigen en het resultaat verkeerd zou voorstellen.

Observatie zonder te openen. De enkeldelige deur heeft één kijkvenster, zodat de test vanaf de eerste tot de laatste ontluchting kan worden gevolgd zonder de kamer te openen. Er hoeft niets te worden ontgrendeld en niemand hoeft voor een open deur te staan om te zien wat de cel doet.

Aansluitingen, vanaf de bedieningszijde van de kast:

• Deur - enkeldelig, enkel venster, verzonken handgreep en SUS 304 scharnieren, verbonden met de behuizing door een krachtig scharnier en vastgehouden door een explosieveilig slot, zodat de deur een structureel onderdeel van de inperking is in plaats van een afdekking.
• Explosieveilige kettingen - twee φ10 mm kettingen aan de linkerzijde en twee aan de rechterzijde van de deur, als tweede verdedigingslinie voor het geval het slot niet volledig is ingeschakeld.
• Drukontlasting - een mechanische ontlastopening in de achterwand, die naar buiten opent om druk af te laten wanneer een cel meemaakt te exploderen.
• Afzuigventilator - een krachtige ventilator aan de achterzijde van de kast die rook naar buiten afvoert, geschakeld vanaf het bedieningspaneel.
• Verlichting - één energiezuinige ledlamp met hoge helderheid aan de bovenkant van de kamer, die de gehele testruimte verlicht zodat het venster bruikbaar blijft tijdens een ontluchting.
• Testpoort - een poort van φ50 mm aan de linkerkant, met een siliconen stop om kabels af te dichten en een roestvrijstalen deksel voor wanneer de poort niet in gebruik is.
• Bedieningspaneel - schakelt de afzuigventilator en de verlichting in, en niets anders in de kast staat onder elektrische spanning tijdens een test.
• Zwenkwielen - vier verstelbare, vergrendelbare zwenkwielen, zodat de kast naar de werkbank kan worden verplaatst en vervolgens op zijn plaats kan worden vastgezet.

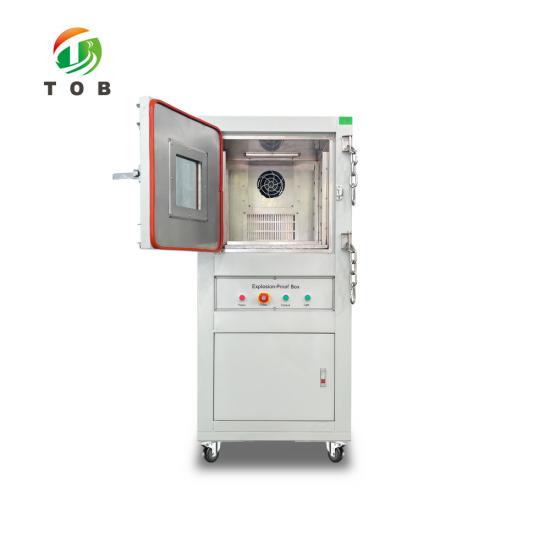

Binnenkant van de TOB-001-1: de roestvrijstalen 304-bekleding langs de kamerwanden en de marmeren plaat op de vloer.

Volledige specificaties

1. Afmetingen en materialen

De externe hoogte van 1.600 mm omvat de testkamer, de apparatuurkast, het frame en de zwenkwielen; de externe voetafdruk is 700 x 700 mm.

2. Deur, fittingen en voeding

Het bedieningspaneel schakelt de afzuigventilator en de binnenverlichting met led in; niets anders op de kast staat onder elektrische spanning tijdens een test.

Bedieningsprocedure

1. Vóór de test

1. Schakel eerst de verlichting in en inspecteer de kamer: de marmeren plaat moet droog en vrij zijn van vuil van de vorige testcyclus, en het glas moet schoon genoeg zijn om de cel te kunnen zien.
2. Plaats de cel gecentreerd op de marmeren plaat, met de ontluchtingszijde van het venster af.
3. Voer de testkabels naar binnen via de poort van φ50 mm aan de linkerkant en plaats de siliconen plug eromheen, zodat de kabelinvoer is gesloten maar de poort nog steeds bruikbaar is.
4. Sluit de enkele deur, activeer de explosieveilige vergrendeling en haak de twee kettingen van φ50 mm aan elke kant vast.
5. Start de afzuigventilator vanaf het bedieningspaneel en start vervolgens het overlaad- of overontladingsprogramma op uw eigen stroombron.
6. Wanneer de poort niet in gebruik is, plaatst u de roestvrijstalen afdekking terug zodat de opening volledig is gesloten.

De poort van φ50 mm aan de linkerzijde: de siliconen plug sluit af rond de kabels en de roestvrijstalen afdekking sluit de poort wanneer deze niet in gebruik is.

2. Tijdens en na de test

1. Kijk door het venster, niet door een geopend deur. De deur blijft vergrendeld en aangeketend voor het hele programma.
2. Als de cel ontlucht of scheurt, laat u de afzuigventilator draaien en opent u de kamer pas wanneer de rook is opgetrokken en de kamer is afgekoeld.
3. Controleer na het openen of de mechanische ontlastingsopening aan de achterzijde is teruggekeerd naar de gesloten positie vóór de volgende testcyclus.
4. Verwijder het vuil met vonkvrije gereedschappen, reinig de marmeren plaat en het glas, en noteer de conditie van de cel in het testlogboek.

Locatievoorbereiding en onderhoud

• Voeding. De kast vereist een eenfasige voeding van AC 220V, 50Hz geschikt voor 0,2 kW, met een beschermingsaarding. Die voeding stuurt alleen de afzuigventilator en de led aan; de overlaadbron is een afzonderlijk instrument.
• Vrije ruimte. Laat ruimte vrij aan de voorkant voor de zwaaibeweging van de deur en aan de achterkant van de kast voor de ontlastingsopening en de ventilatoruitblaas. Een ontlastingsopening die door een muur wordt geblokkeerd, is geen ontlastingsopening meer.
• Vloer. Het apparaat staat op vier verstelbare zwenkwielen, dus een vlakke vloer en een route die breed genoeg is voor een voetafdruk van 700 x 700 mm zijn alles wat nodig is; vergrendel de zwenkwielen zodra de kast op zijn plaats staat.
• Tussen tests door. Veeg het glas schoon, inspecteer het scharnier en het sluitvlak, en controleer of alle vier de kettingen nog verankerd zijn en vrij zijn van verbogen schakels.
• Nooit de vergrendeling of de kettingen omzeilen om een testcyclus te verkorten, en laat de testpoort nooit open terwijl een cel gas afblazen is.

Technische veelgestelde vragen

V1: Waarom doet een stalen kast een klus die een zuurkast niet kan?

Omdat de twee apparaten verschillende problemen oplossen. Een zuurkast is een luchtbehandelingsapparaat: deze verdunt en afzuigt dampen, en het venster, de zijpanelen en het kanaal zijn rond die taak gebouwd. Een scheurende cel produceert een drukpuls en vaste fragmenten, en geen van beide is ontworpen om door een zuurkast te worden tegengehouden. Tegen de tijd dat de zuurkast de rook afzuigt, heeft de gebeurtenis al plaatsgevonden in het werkvolume. De kast verandert de volgorde: de stalen kamer absorbeert de mechanische gebeurtenis en de afzuiging behandelt wat er achterblijft.

V2: Waarom bevindt de testkamer zich in het bovenste gedeelte met een apparatuurkast daaronder?

Omdat de kamer en de hardware die deze aandrijft verschillende eisen hebben. De kamer moet klein en afgedicht zijn en een roestvrijstalen bekleding hebben, en elke millimeter daarbinnen is nuttig volume; de ventilator, de bedieningselementen en de kabels hoeven zich niet in dat volume te bevinden om hun werk te doen. Door ze verticaal te stapelen blijft de kamer compact en komt het venster op ooghoogte te staan bij een staande houding, in plaats van dat een kubus van 500 mm op kniehoogte wordt weggestopt.

V3: Waarom een marmeren plaat in plaats van een stalen vloer?

Omdat een geleidende basis de test voortijdig en geruisloos kan beëindigen. Als een cel scheurt en er elektrolyt lekt, vormt een plas op een stalen vloer een brug tussen de celbehuizing en de kamerwand: dat is een externe kortsluiting, waardoor de cel nu een tweede storingspad heeft dat niets te maken heeft met de overlaadtoestand die u wilde testen. Marmer is een isolator, dus het lek blijft een lek en het resultaat blijft toe te schrijven aan het overladen.

V4: Waarom heeft een gesloten kast toch een afzuigventilator, en wat voegt de ontlastopening aan de achterzijde toe?

Het is een containmentbehuizing, geen drukvat. De ventilator is er voor het normale geval, waarin een cel rook en elektrolytdamp afgeeft zonder te barsten: deze voert die rook naar buiten af zodat de volgende waarneming door schone lucht kan plaatsvinden. De mechanische overdrukklep is er voor het uitzonderlijke geval, waarin de interne druk sneller stijgt dan een ventilator kan afvoeren, en biedt die druk een gedefinieerde uitgang aan de achterkant van de kast. De ene behandelt de atmosfeer, de andere behandelt de druk, en geen van beide vervangt de andere.

V5: Waarom twee kettingen aan elke kant van de deur in plaats van één?

Omdat de deur een groot, zwaar blad is en een explosiegolf deze ongelijkmatig belast. Een enkele ketting per kant zorgt ervoor dat de deur om de belaste ketting kan roteren en opent bij de tegenoverliggende hoek; twee per kant fixeren het deurblad op vier punten, zodat de beweging wordt beperkt als een translatie in plaats van als een zwaaibeweging. De kettingen zijn de tweede verdedigingslinie achter het explosieveilige slot, en ze zijn zo maatspecifiek dat zelfs een volledig ontgrendelde deur slechts een korte afstand kan bewegen.

V6: Wat doet deze box niet, en wanneer heb je een andere tester nodig?

De TOB-001-1 sluit een gebeurtenis in; het creëert niet de testconditie en meet niets. Het heeft geen laadbron, geen datalogging, geen temperatuurregeling, geen gaswassing en geen actieve brandblussing, en de kamer van 500 x 500 x 500 mm is bemeten op consumentencellen in plaats van modules of accupakketten. Als uw test mechanisch is in plaats van elektrisch, dan TOB-6047-2T nagelpenetratie- en plettestapparaat past de misbruiktest toe binnen een gecontroleerd frame; als de faalmodus die u bestudeert thermische propagatie is, is de TOB-8401 thermische runaway-testmachine het juiste instrument; en als de cel opzettelijk moet worden ontstoken

De hele familie staat vermeld onder Batterij- en supercondensator-veiligheidstester, wat de plek is waar deze kast zich bevindt naast de instrumenten voor kortsluiting, impact, trillingen en thermisch misbruik.

Vertel ons het celformaat, het aantal cellen per dienst en de ruimte achter de werkbank, en we bevestigen de kamerconfiguratie en de lijst met accessoires voordat u bestelt.
