Handmatige snijmachine voor knoopcel-elektrodeschijven

Handmatige stansmachine voor knopelektrodes - TOB-CP60

Precisie-schijvensnijder met standaard en aangepaste snijmatrijs, van 8 mm tot 24 mm diameter, voor labonderzoek naar knoopcellen

Productoverzicht en Ideale Toepassingen

De TOB-CP60 is een handmatige stansmachine voor knopelektrodeschijven die wordt gebruikt voor het stansen van elektrode- en separatorschijven uit een gecoate folie of gedroogde elektrodeplaat met een aangepaste snijmatrijs. Hij wordt geleverd met een standaard stansmatrijs van φ14 mm, en matrijskos van φ8 mm tot φ24 mm kunnen worden gekozen.

De bediening is handmatig, het apparaat meet 110 mm × 150 mm × 235 mm, weegt ongeveer 6 kg en kan dus worden verplaatst tussen werkbanken in een knoopcel-lab. De stansdikte bestrijkt 0,005-0,5 mm voor zowel elektrode als separator, en dezelfde snijder snijdt beide, zodat één gereedschap de elektrodeschijf en de separatorschijf voor dezelfde cel produceert.

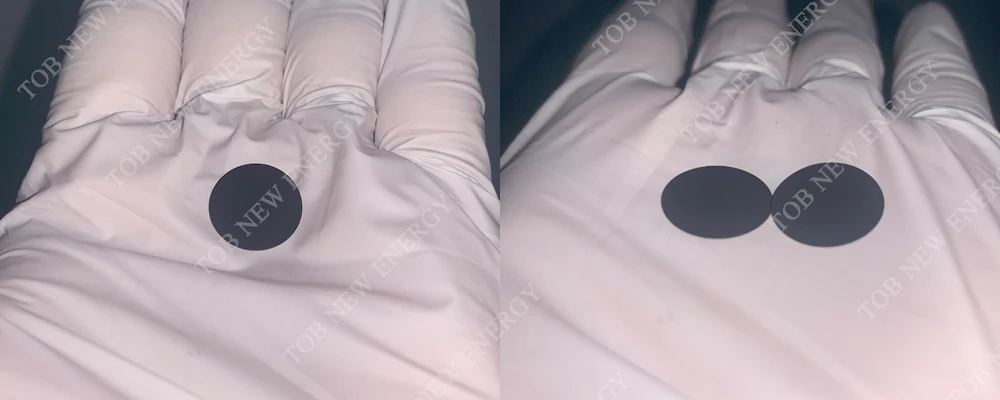

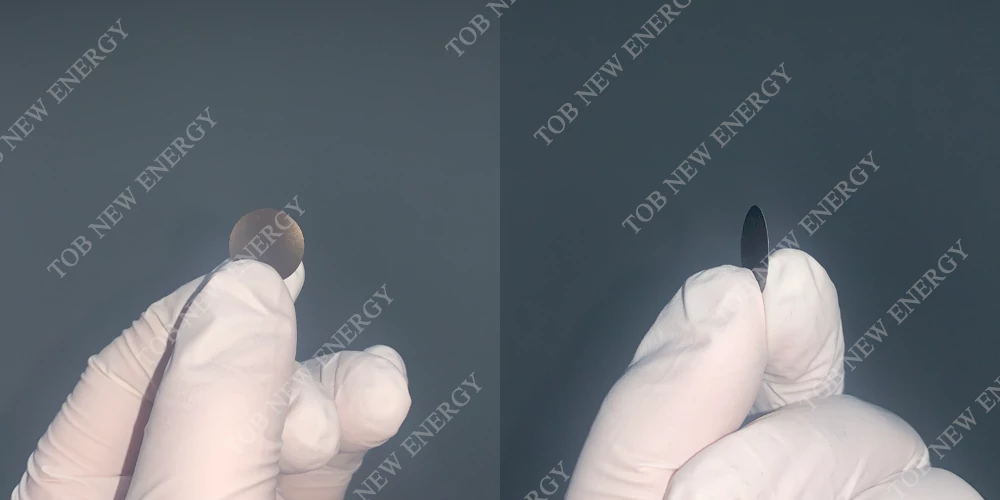

De resulterende schijven kunnen worden gebruikt als de elektrode- en separatorschijven van split-testcellen en knoopcellen voor batterijonderzoek.

Ideaal voor:

• Het stansen van elektrodeschijven en separatorschijven voor CR2016-, CR2025-, CR2032- en CR2450-knoopcellen
• Elektrode en separator in het diktebereik van 0,005-0,5 mm
• Het produceren van schijven voor zowel split-testcellen als knoopcellen
• Laboratoria die verwisselbare matrijskos van φ8 mm tot φ24 mm nodig hebben op één handmatige snijder
• Niet voor: continue roll-to-roll elektrodewikkeling of -snijden, of elektrode en separator buiten het diktebereik van 0,005-0,5 mm of buiten het matrijsbereik van φ8-24 mm

Schijven snijden voor een specifieke knoopcelopmaak? Stuur ons de celgrootte en elektrodetelekwijdte en wij bevestigen de benodigde matrijs.

Waar de schijvensnijder past in de knoopcel-workflow

Stansen is de stap die een gecoate elektrodeplaat en een rol separator verandert in de afzonderlijke schijven die in een knoopcel gaan. De TOB-CP60 bevindt zich tussen elektrodereparatie en celmontage:

1. De elektrodenslurry wordt gemengd en op de stroomcollector gegoten, vervolgens gedroogd en gekalanderd.
2. De gedroogde elektrodeplaat en de separator worden tot schijven gestanst met de TOB-CP60, met behulp van de snijmatrijs die is afgestemd op het celformaat.
3. De elektrodeschijf, de separatorschijf en de tegenelektrode worden gestapeld en gemonteerd in de knoopcel, en vervolgens gekrompen.
4. De geassembleerde cel wordt gefietst op een batterijtestsysteem.

De gepubliceerde onderzoeken die verderop op deze pagina worden vermeld, beschrijven precies deze aangrenzende stappen en noemen de TOB-apparatuur die bij elke stap is gebruikt.

Belangrijkste technische kenmerken van TOB-CP60

• Handmatige bediening: de snijder wordt met de hand bediend, en met ongeveer 6 kg en 110 mm × 150 mm × 235 mm kan deze worden verplaatst tussen werkbanken in een knoopcel-lab.
• Verwisselbare snijmatrijzen: de standaardconfiguratie is een stansmatrijs van φ14 mm, en matrijskos van φ8 mm tot φ24 mm kunnen worden gekozen, zodat dezelfde snijder meerdere knoopcelformaten dekt.
• Stansslag van 25 mm: de stansbeweging is 25 mm, wat het opgegeven cijfer is voor deze machine.
• Elektrode en separator in één gereedschap: de snijder verwerkt elektrode en separator van 0,005-0,5 mm, en kan beide snijden, zodat de elektrodeschijf en de grotere separatorschijf voor één cel uit dezelfde machine komen.
• Schijven voor knoopcellen en split-testcellen: de gestanste schijven kunnen worden gebruikt als de elektrode- en separatorschijven van split-testcellen en knoopcellen voor batterijonderzoek.
• Gedocumenteerd in door vakgenoten getoetste literatuur: het modelnummer komt voor in 4 wetenschappelijke documenten die ook de stansstap in hun experimentele procedure beschrijven; de volledige lijst staat hieronder.
• Ondersteuning: één jaar beperkte garantie met levenslange ondersteuning.

Volledige specificaties

1. Machinespecificaties

2. Voordelen

Selectie van snijmallen: Mallen afstemmen op uw knoopcelformaat

De schijfdiameter komt van de snijmal, niet van de machine, dus de mallenlijst is het onderdeel van de bestelling dat juist moet zijn. De onderstaande malsets zijn degene die voor elk celformaat worden vermeld.

Mallen kiezen voor CR2016, CR2025 en CR2032

Voor CR2016, CR2025 of/en CR2032 knoopcelbatterijen zijn ten minste drie snijmallen nodig:

Matrijzen kiezen voor CR2450

Voor de CR2450 knoopcel kan de snijmatrijs van 20mm worden gebruikt voor het snijden van elektrodeschijfjes en de snijmatrijs van 23mm voor het separatorschijfje:

Matrijsbereik en aanpassingsmogelijkheden

De standaardconfiguratie is een ponsmatrijs van φ14mm, en matrijzen van φ8mm tot φ24mm kunnen worden gekozen. Als uw celformaat een diameter vereist die buiten de hierboven vermelde matrijssets valt, geef dan de doel-schijfdiameter op wanneer u de offerte aanvraagt, zodat de matrijslijst samen met de machine wordt vastgelegd.

Praktische aanbevelingen voor de bediening

• Leg de matrijslijst vast voordat de bestelling wordt geplaatst: de schijfdiameter is afkomstig van de snijmatrijs en niet van de machine, geef daarom de doel-schijfdiameters op samen met het machinemodel. De standaardconfiguratie is een ponsmatrijs van φ14mm, en matrijzen van φ8mm tot φ24mm kunnen worden gekozen.
• Zorg dat de separatormatrijs groter is dan de elektrodematrijzen: voor CR2016, CR2025 en CR2032 gebruikt de aangeboden set 15mm en 16mm voor de elektroden en 19mm voor de separator, waarbij de grotere matrijs is gespecificeerd zodat de separator de elektroden volledig scheidt.
• Blijf binnen het opgegeven diktebereik: de machine is gespecificeerd voor elektroden en separators van 0,005-0,5 mm, dus controleer de dikte van uw gedroogde elektrodevellen ten opzichte van dat bereik voordat u een batch gaat ponsen.
• Snijd beide schijven van een cel met hetzelfde gereedschap: omdat de snijder zowel elektrode als separator aankan, kunnen de twee schijven die in één cel gaan op één machine worden geproduceerd, wat de schijfparen consistent houdt binnen een batch.
• Behandel het als een tafelinstrument: met een gewicht van ongeveer 6 kg en afmetingen van 110mm × 150mm × 235mm en handmatige bediening kan de snijder op een werkbank staan en in een lab tussen werkbanken worden verplaatst.

Technische veelgestelde vragen (FAQ)

V1. Welke snijmatrijzen heb ik nodig voor CR2032-knooppunten?

A. Voor CR2016-, CR2025- en/of CR2032-knooppuntbatterijen zijn ten minste drie snijmatrijzen nodig: een matrijs van 15mm, een matrijs van 16mm en een matrijs van 19mm. De matrijs van 19mm is de separatormatrijs, die zo is gespecificeerd dat de separator de elektroden volledig scheidt.

V2. Mijn celformaat is CR2450. Verandert de matrijsset?

A. Ja. Voor de CR2450-knooppuntcel kan de snijmatrijs van 20mm worden gebruikt voor het snijden van elektrodeschijfjes en de snijmatrijs van 23mm voor het separatorschijfje.

V3. Kan één machine zowel de elektrode als de separator snijden?

A. Ja. "Kan zowel elektrode als separator snijden" is een van de vermelde voordelen van de TOB-CP60, en de ponsdikte van 0,005-0,5 mm dekt zowel elektrode als separator.

V4. Welke elektrode- en separatordikte kan de TOB-CP60 ponsen?

A. 0,005-0,5 mm, opgegeven voor elektrode en separator.

V5. Welke schijfdiameter produceert de machine?

A. De diameter wordt ingesteld door de snijmatrijs. De standaardconfiguratie is een ponsmatrijs van φ14mm, en matrijzen van φ8mm tot φ24mm kunnen worden gekozen.

V6. Wat is de ponslag?

A. 25mm.

V7. Kunnen de geponste schijven zowel in split-testcellen als in knooppuntcellen worden gebruikt?

A. Ja. De resulterende schijven kunnen worden gebruikt als de elektrode- en separatorschijven van split-testcellen en knooppuntcellen voor batterijonderzoek.

V8. Welke garantie is van toepassing op de machine?

A. Eén jaar beperkte garantie met levenslange ondersteuning.

TOB-CP60 in wetenschappelijke literatuur

De TOB-CP60 wordt met modelnummer genoemd in 4 wetenschappelijke vermeldingen, die ook beschrijven hoe deze werd gebruikt in hun experimentele procedure.

• 4 vermeldingen over 4 afzonderlijke onderzoeken

• 4 peer-reviewed tijdschriftartikelen en 0 preprintversies; auteursinstellingen verspreid over 8 landen

Dezelfde onderzoeken noemen ook andere TOB-apparatuur bij aangrenzende stappen van de coin cell-workflow.

In de Advanced Science-studie werd de brij op aluminiumfolie gegoten met een automatische filmcoitmachine (TOB-VFC-150) voordat de elektrodeschijven eruit werden gestanst.

In de Journal of The Electrochemical Society-studie werd de gestanste kathode gestapeld met de separator en lithiumfolie en werd de knoopcel gesloten en geperst met een hydraulische knoopcelpers (TOB-MR-120).

In de Journal of Inorganic and Organometallic Polymers and Materials-studie werden de geassembleerde knoopcellen gefietst op een batterijtesttestsysteem (TOB-CT4008).

Verdere TOB-artikelen genoemd in dezelfde artikelen: een vacuümmixer (TOB-ZKJB-150), een commerciële met LiCoO2 gecoate kathode-elektrode (TOB-ELECTRODE-LICOO2) en een analytische balans (TOB-FA.1204B).

Samengesteld in oktober 2026 op basis van een trefwoordzoekopdracht in Google Scholar, gefilterd op een expliciete vermelding van TOB-CP60. Preprints worden als zodanig aangeduid en hebben niet noodzakelijkerwijs een peerreview doorlopen.
