Hi-Pot weerstandsspanningstester

Bestandspannings- / Hi-Pot-tester voor elektrische veiligheidstests - TOB-TH9320-serie

Productoverzicht en ideale toepassingen

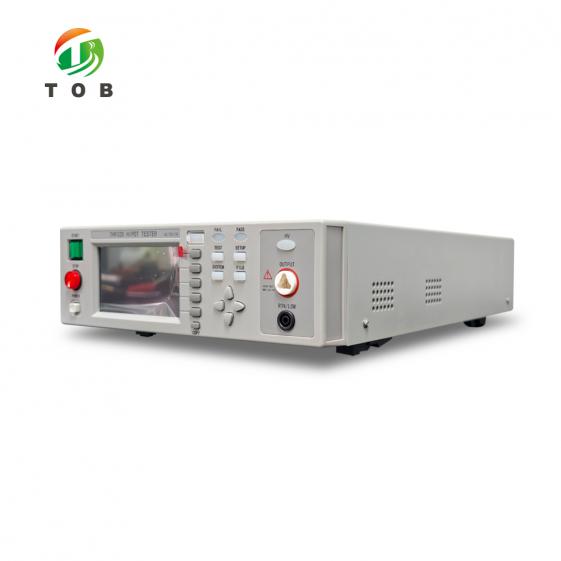

De TOB-TH9320-serie is een familie van bestandspannings- (hi-pot) en isolatietesters die drie modellen omvat: TOB-TH9310, TOB-TH9310B en TOB-TH9320. Het instrument voert AC- en DC-bestandspanningstests uit in combinatie met isolatieweerstandstests, en voegt functies voor snelle ontlading en boogdetectie toe. De TOB-TH9320 is het model uit het hogere segment van de serie: het AC-stroomtestbereik bereikt 0 mA - 20,00 mA en het DC-stroomtestbereik bereikt 0 µA - 10,00 mA, vergeleken met 0 mA - 10,00 mA (AC) en 0 µA - 5,00 mA (DC) op de TOB-TH9310 / TOB-TH9310B.

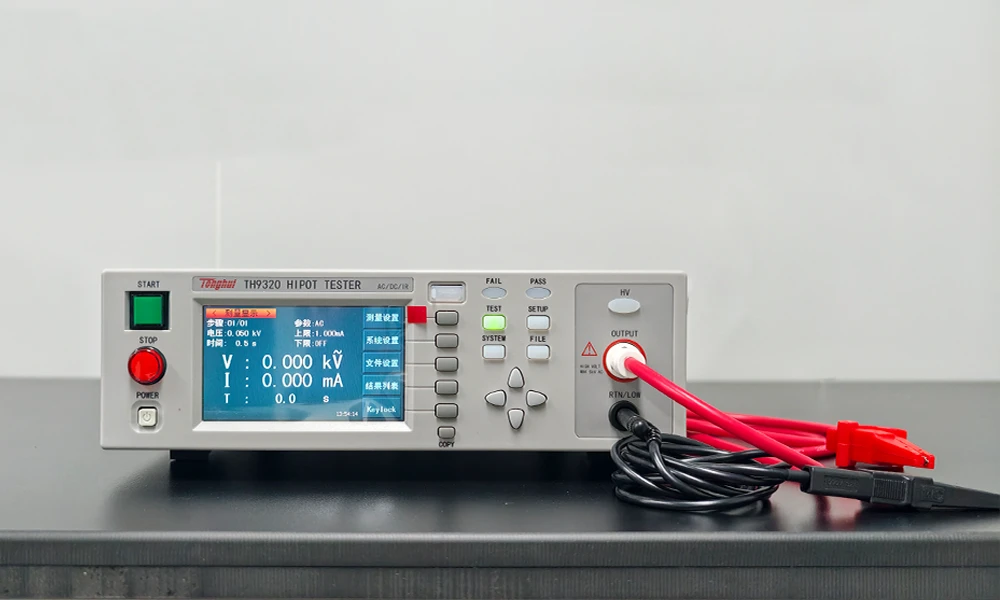

De tester is uitgerust met een 480 x 272 dot TFT-LCD-display en een gloednieuwe bedieningsinterface met een gebruiksvriendelijk paneelontwerp. Het kan 20 testbestanden opslaan, en elk bestand ondersteunt tot 20 teststappen - en elke stap kan elke testmodus selecteren, zodat een volledige veiligheidstestreeks (bijvoorbeeld een AC-bestandspanningsstap gevolgd door een DC-stap en een isolatieweerstandstap) als één bestand kan worden geconfigureerd en stap voor stap kan worden uitgevoerd. De spanningsoplooptijd en testtijd kunnen vrij worden ingesteld tot 999,9 s; voor DC-bestandspanning kan de testwachttijd willekeurig worden ingesteld.

Voor persoonlijke veiligheid biedt de serie verbeterde bescherming tegen elektrische schokken en bevat het functies voor snelle ontlading en boogdetectie: nadat een DC-bestandspanningstest is beëindigd, ontlaadt het instrument automatisch, en booggebeurtenissen worden tijdens het testen bewaakt binnen het bijbehorende stroommeetbereik voor boogdetectie van 1 mA - 20 mA. Een toetsenbordvergrendelingsfunctie voorkomt onbedoelde parameterwijzigingen tijdens de productie, en de firmware van het instrument kan worden geüpgraded via een USB-stick.

Voor systeemintegratie ondersteunt de tester een PLC-interface samen met de standaard RS232-, USB HOST-, USB DEVICE-, SIGNAL- en HANDLER-interfaces, en het Modbus-protocol wordt ondersteund - zodat het instrument kan worden bediend binnen geautomatiseerde testsystemen of stand-alone kan worden uitgevoerd vanaf de opgeslagen testbestanden. Het apparaat is compact voor gebruik op een werkbank: 280 mm x 88 mm x 428 mm, met een nettogewicht van 11 kg (TH9310-serie) of 12,3 kg (TH9320-serie).

Ideaal voor:

• Geautomatiseerde testsystemen die veiligheidstests integreren via de PLC-, HANDLER- en RS232-interfaces.
• Veiligheidstests van transformatoren en motoren, elektronische componenten en elektrische apparatuur.
• Productielijnen in de verlichtingsindustrie, de huishoudelijke apparatenindustrie en de verwarmingsapparatenindustrie.
• Elektrische componenten en systemen voor voertuigen op nieuwe energie die bestandspanning- en isolatieverificatie vereisen.
• Productie van medische apparatuur, waarbij routinematige elektrische veiligheidstests deel uitmaken van de productiestroom.

Moet u de AC- of DC-testspanning, het stroombereik en de interfaceconfiguratie afstemmen op uw productielijn? Neem contact op met onze testapparatuuringenieurs met uw product en testplan.

Waar Hi-Pot-testen passen in elektrische veiligheidstests

Bestandspanningstesten - ook wel hi-pot-testen of diëlektrische sterktetesten genoemd - is een routinematige elektrische veiligheidstest. Een gespecificeerde testspanning (AC of DC) wordt gedurende een gedefinieerde testtijd aangelegd tussen de stroomvoerende delen en de toegankelijke geleidende delen van een product, of tussen de primaire en secundaire circuits; het instrument bewaakt de lekstroom en beoordeelt het resultaat aan de hand van de geconfigureerde limiet, waarbij wordt geverifieerd dat de isolatie bestand is tegen de toegepaste spanning. De isolatieweerstandstest (IR) vormt een aanvulling op deze controle: er wordt een DC-spanning aangelegd en de weerstand van het isolatiesysteem wordt gemeten, wat de isolatiekwaliteit aangeeft als een kwantitatieve waarde. Boogdetectie voegt een extra laag toe - korte booggebeurtenissen die tijdens een test optreden, kunnen wijzen op marginale openingen of kruipwegen, en dit instrument bewaakt deze binnen zijn boogdetectiebereik van 1 mA - 20 mA.

In de productie worden deze tests doorgaans aan het einde van de lijn uitgevoerd voor naleving van de veiligheid, en ook bij inkomende en uitgaande kwaliteitscontrole; in laboratoria maken ze deel uit van typekeuringen en ontwerpverificatie. Omdat een volledige testreeks vaak verschillende tests combineert - bijvoorbeeld een AC-bestandspanningsstap, een DC-bestandspanningsstap en een isolatieweerstandstap - is de manier waarop testcondities worden opgeslagen en herhaald net zo belangrijk als de meting zelf. Daarom slaat de TOB-TH9320-serie 20 testbestanden op, elk ondersteunend tot 20 teststappen, waarbij elke stap elke testmodus kan selecteren: één bestand kan een volledige testreeks voor één producttype reproduceren, en de tijdparameters (spanningsoploop, testtijd, spanningsdalingstijd en IR-wachttijd) worden expliciet ingesteld voor elke toepassing.

De serie past op zowel stand-alone werkbanken als geautomatiseerde lijnen. Op een werkbank worden tests gestart vanuit de opgeslagen bestanden en worden de resultaten afgelezen van het 480 x 272 dot TFT-LCD-display. Op een geautomatiseerde lijn dragen de PLC-interface, HANDLER-interface en RS232-verbinding controle- en pass/fail-signalen over naar de omliggende apparatuur, en de toetsenbordvergrendelingsfunctie houdt de geconfigureerde parameters veilig tijdens de productie. Firmware kan ter plaatse worden bijgewerkt via een USB-stick wanneer nieuwe functies worden uitgebracht.

Belangrijkste technische kenmerken van de TOB-TH9320-serie

1. AC- en DC-bestandspanningstesten in één instrument: Het uitgangsspanningsbereik is 0,05 kV - 5,00 kV AC en 0,05 kV - 6,00 kV DC, elk met een nauwkeurigheid van ±(2% van de aflezing). Het stroomtestbereik is 0 mA - 20,00 mA (AC, TH9320) of 0 mA - 10,00 mA (AC, TH9310/B), en 0 µA - 10,00 mA (DC, TH9320) of 0 µA - 5,00 mA (DC, TH9310), elk met een nauwkeurigheid van ±(2% van de aflezing + 5 digits).
2. Isolatieweerstandstesten tot 10 GΩ: Het IR-uitgangsspanningsbereik is 0,10 kV - 1,00 kV met een nauwkeurigheid van ±(2% van de aflezing), en het weerstandstestbereik is 0,1 MΩ - 10,0 GΩ. De weerstandsnauwkeurigheid is ±(10% van de aflezing + 2 digits) over het bereik van 0,10 MΩ - 999 MΩ, en ±(20% van de aflezing + 2 digits) over het bereik van 1,00 GΩ - 10,0 GΩ.
3. Boogdetectie met 1 mA - 20 mA meetbereik: De boogdetectiefunctie komt overeen met een stroommeetbereik van 1 mA - 20 mA, zodat booggebeurtenissen tijdens een test worden geïdentificeerd en gerapporteerd.
4. 20 testbestanden, elk met maximaal 20 teststappen: 20 testbestanden kunnen worden opgeslagen; elk bestand ondersteunt maximaal 20 teststappen, en elke stap kan elke testmodus selecteren - zodat volledige meerfasige testreeksen automatisch vanuit één bestand worden uitgevoerd.
5. Vrij instelbare tijdparameters tot 999,9 s: spanningsoplooptijd en testtijd kunnen vrij worden ingesteld tot 999,9 s (oploop 0,1 s - 999,9 s; testtijd 0,2 s - 999,9 s; spanningsdalingstijd 0,1 s - 999,9 s; IR-wachttijd 0,2 s - 999,9 s). Voor DC-bestandspanning kan de testwachttijd willekeurig worden ingesteld.
6. Snelle ontlading en verbeterde bescherming tegen elektrische schokken: Snelle ontlading is voorzien - automatische ontlading nadat de test is beëindigd (DCW) - en het instrument biedt verbeterde persoonlijke veiligheid door bescherming tegen elektrische schokken. De ontlaadfunctie van de isolatieweerstandstest is ook automatisch nadat de test is beëindigd.
7. Automatisering-ready interfaces: Standaardinterfaces omvatten RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER en PLC. De PLC-interface wordt ondersteund, en het Modbus-protocol wordt ondersteund voor systeemintegratie.

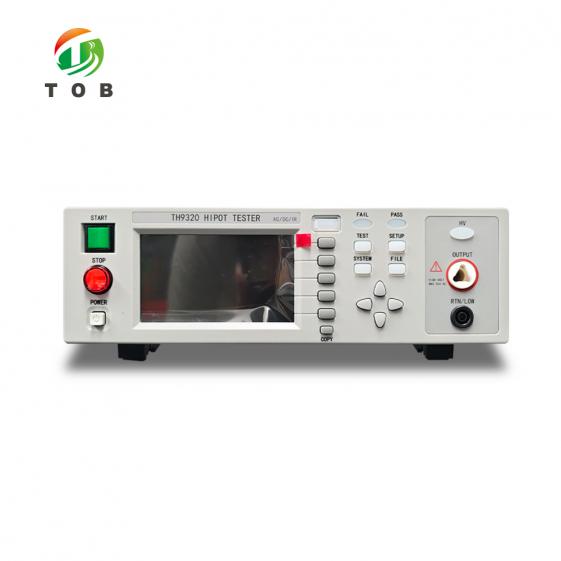

8. 480 x 272 dot TFT-LCD-display en nieuwe bedieningsinterface: Het instrument gebruikt een 480 x 272 dot TFT-LCD-display met een gloednieuwe bedieningsinterface en een gebruiksvriendelijk paneelontwerp, waardoor parameterinstelling en resultaatlezing eenvoudig zijn.
9. USB-firmware-upgrade en toetsenbordvergrendeling: De firmware van het instrument kan worden geüpgraded via een USB-stick, dus functionele updates vereisen niet dat het apparaat wordt teruggestuurd; de toetsenbordvergrendelingsfunctie voorkomt onbedoelde wijzigingen aan geconfigureerde parameters.

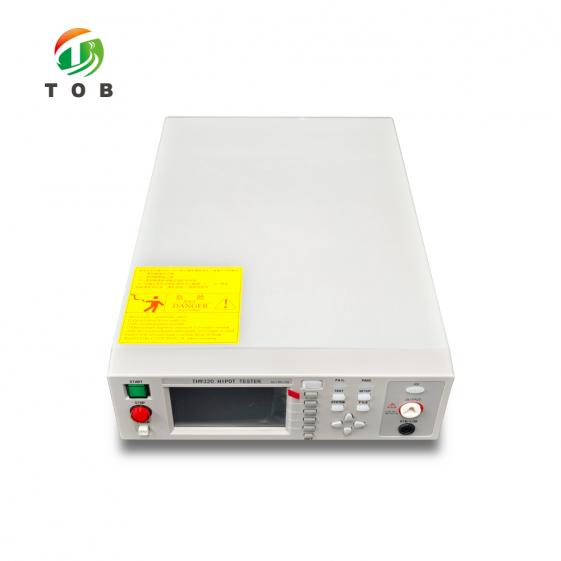

10. Compact werkbankformaat: De afmetingen zijn 280 mm x 88 mm x 428 mm (B x H x D). Het nettogewicht is 11 kg voor de TH9310-serie en 12,3 kg voor de TH9320-serie, dus de tester staat gemakkelijk op een werkbank of in een testrek.

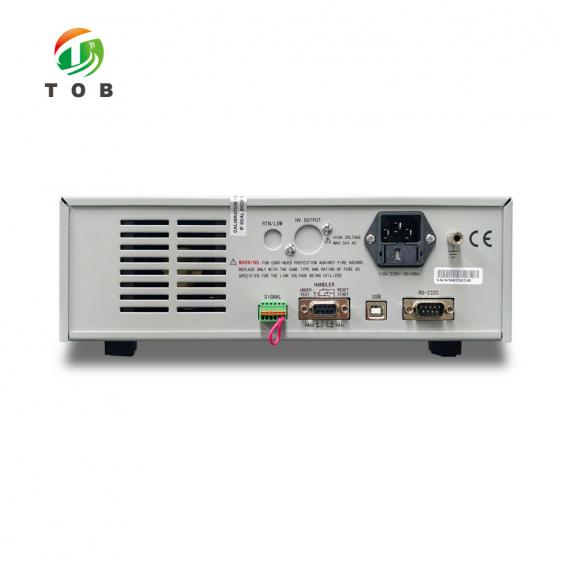

Standaardinterfaces en fysieke specificaties

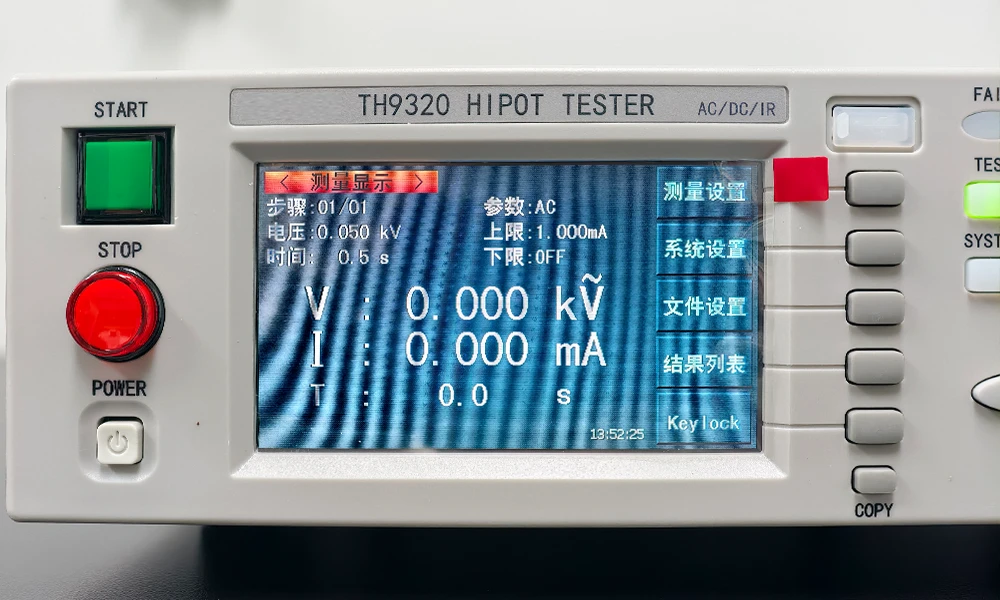

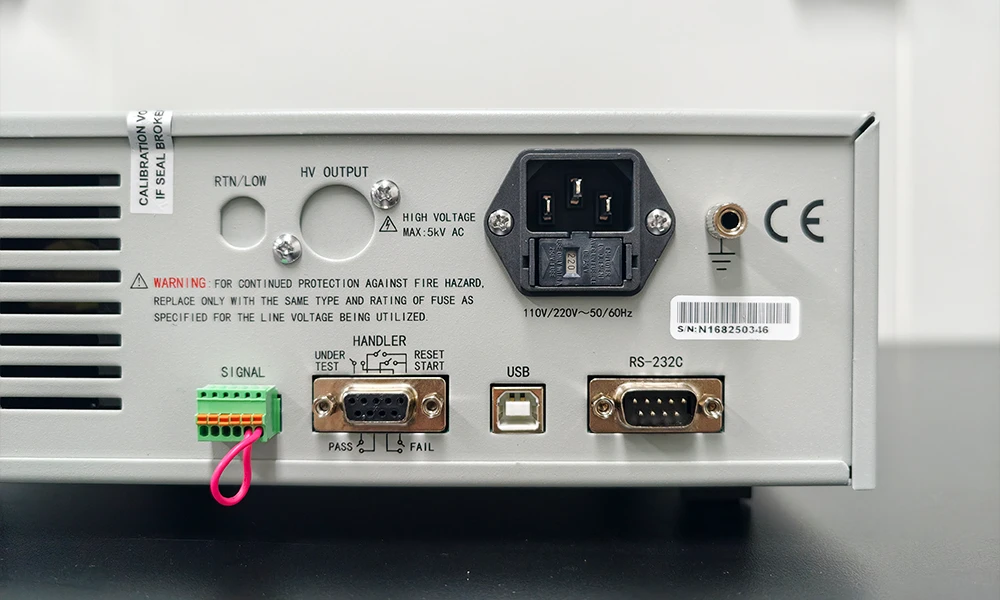

Standaardinterfaces: RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER, PLC.

Opmerking: Modbus-protocol wordt ondersteund.

Fysieke specificaties

Volledige technische specificaties

1. Spanningsbestendigheidstest

2. Isolatieweerstandstest

3. Boogdetectie

4. Algemene parameters

Opmerking: De specificaties in dit document zijn vertaald vanuit het Chinese productinformatieblad. In geval van inconsistentie is de Chinese versie leidend.

Standaard accessoires

Praktische gebruiksadviezen

• Bereid vóór de productie één testbestand per producttype voor: het instrument slaat 20 testbestanden op met elk maximaal 20 stappen, en elke stap kan een willekeurige testmodus selecteren - zodat de volledige testreeks van elk product, inclusief AC-weerstandsspanning, DC-weerstandsspanning en isolatieweerstandsstappen, vanuit één enkel bestand wordt uitgevoerd.
• Stel de testspanning in binnen de nominale bereiken: 0,05 kV - 5,00 kV (AC) of 0,05 kV - 6,00 kV (DC) voor weerstandsspanning, en 0,10 kV - 1,00 kV voor isolatieweerstand. Bevestig dat de geconfigureerde testspanning overeenkomt met de productnorm voordat u een run start.
• Stel de stroombeoordelingslimieten in binnen de instrumentbereiken: AC 0 mA - 20,00 mA (TH9320) of 0 mA - 10,00 mA (TH9310/B); DC 0 µA - 10,00 mA (TH9320) of 0 µA - 5,00 mA (TH9310). De nauwkeurigheid van de stroommeting is ±(2% van de aflezing + 5 cijfers).
• Stel de tijdparameters in volgens de testnorm: spanningsoploop 0,1 s - 999,9 s, testtijd 0,2 s - 999,9 s, spanningsdaling 0,1 s - 999,9 s, IR-wachttijd 0,2 s - 999,9 s. Voor DC-weerstandsspanning kan de testwachttijd willekeurig worden ingesteld zoals vereist door het product.
• Gebruik de toetsenbordvergrendeling tijdens de productie: vergrendel het paneel zodra de parameters zijn geverifieerd, zodat operators de opgeslagen instellingen niet per ongeluk kunnen wijzigen.
• Vertrouw op de automatische ontlading: nadat een DC-weerstandsspanningstest is beëindigd, ontlaadt het instrument automatisch (snelle ontlading, DCW); de isolatieweerstandstest ontlaadt ook automatisch nadat de test is beëindigd. Wacht op de ontladingsindicatie voordat u het monster aanraakt.
• Houd de firmware actueel: de instrumentfirmware kan worden geüpgraded via een USB-stick; volg de release-opmerkingen bij het bijwerken van het apparaat op locatie.
• Plan de systeemintegratie: gebruik de PLC-interface, HANDLER-interface en RS232-verbinding om de tester te koppelen met geautomatiseerde lijnen; het Modbus-protocol wordt ondersteund, en USB DEVICE (PC) en USB HOST (U-disk) verbindingen zijn standaard.

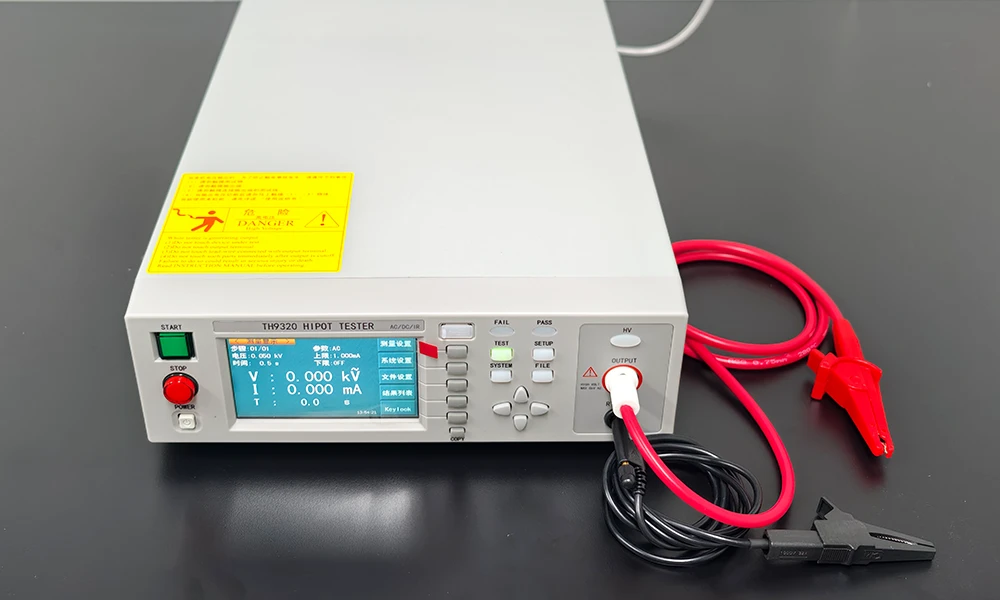

• Gebruik de standaard accessoires: sluit het instrument aan met het meegeleverde drie-aderige netsnoer en voer tests uit met de meegeleverde TH90003C en TH90003R weerstandsspanningstestkabels.
• Observeer het testgebied: het instrument biedt bescherming tegen elektrische schokken, maar tijdens hoogspanningstests moet het monstergebied worden behandeld als een onder spanning staand gebied totdat de test is beëindigd en de automatische ontlading is voltooid.

Technische veelgestelde vragen

V1: Wat is de TOB-TH9320-serie?

De TOB-TH9320-serie is een familie van hi-pot- en isolatietesters die drie modellen omvat - TOB-TH9310, TOB-TH9310B en TOB-TH9320. De instrumenten voeren AC- en DC-weerstandsspanningstests, isolatieweerstandstests en boogdetectie uit, met snelle ontlading en verbeterde bescherming tegen elektrische schokken. De TOB-TH9320 is het model met het hoge bereik in de serie.

V2: Wat is het verschil tussen de modellen in de serie?

De belangrijkste verschillen die in het gegevensblad worden gespecificeerd, zijn de stroomtestbereiken en het nettogewicht. Het AC-stroomtestbereik is 0 mA - 10,00 mA voor de TH9310/B en 0 mA - 20,00 mA voor de TH9320; het DC-stroomtestbereik is 0 µA - 5,00 mA voor de TH9310 en 0 µA - 10,00 mA voor de TH9320. Het nettogewicht is 11 kg voor de TH9310-serie en 12,3 kg voor de TH9320-serie.

V3: Wat zijn de uitgangsbereiken voor weerstandsspanning?

Het uitgangsspanningsbereik is 0,05 kV - 5,00 kV voor AC en 0,05 kV - 6,00 kV voor DC, elk met een nauwkeurigheid van ±(2% van de aflezing). Het AC-stroomtestbereik is 0 mA - 20,00 mA (TH9320) of 0 mA - 10,00 mA (TH9310/B); het DC-stroomtestbereik is 0 µA - 10,00 mA (TH9320) of 0 µA - 5,00 mA (TH9310). De stroomnauwkeurigheid is ±(2% van de aflezing + 5 cijfers).

V4: Wat zijn de specificaties voor de isolatieweerstandstest?

Het IR-uitgangsspanningsbereik is 0,10 kV - 1,00 kV met een nauwkeurigheid van ±(2% van de aflezing). Het weerstandstestbereik is 0,1 MΩ - 10,0 GΩ. De weerstandsnauwkeurigheid is ±(10% van de aflezing + 2 cijfers) over het bereik van 0,10 MΩ - 999 MΩ, en ±(20% van de aflezing + 2 cijfers) over het bereik van 1,00 GΩ - 10,0 GΩ. De test ontlaadt automatisch nadat deze is beëindigd.

V5: Wat is de boogdetectiefunctie?

Boogdetectie bewaakt booggebeurtenissen tijdens het testen, met een bijbehorend stroommeetbereik van 1 mA - 20 mA. Samen met de snelle ontladingsfunctie - automatische ontlading nadat de test is beëindigd (DCW) - maakt het deel uit van het beschermingsconcept van het instrument voor de operator en het te testen apparaat.

V6: Hoeveel testbestanden en stappen kunnen worden opgeslagen?

Er kunnen 20 testbestanden worden opgeslagen; elk bestand ondersteunt maximaal 20 teststappen en bij elke stap kan een testmodus worden geselecteerd - zo verloopt een volledige meerfasige reeks voor één product automatisch vanuit één enkel bestand.

V7: Welke tijdsinstellingen zijn beschikbaar?

De spanningsoplooptijd en testtijd kunnen vrij worden ingesteld tot 999,9 s: het bereik voor de spanningsoplooptijd is 0,1 s - 999,9 s, de instelling voor de testtijd (AC/DC) is 0,2 s - 999,9 s, de spanningsval-tijd is 0,1 s - 999,9 s en de wachttijd (IR) is 0,2 s - 999,9 s. Voor DC-weerstandsspanning kan de testwachttijd willekeurig worden ingesteld.

V8: Welke interfaces biedt het instrument en kan de firmware worden geüpgraded?

De standaardinterfaces zijn RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER en PLC; de PLC-interface wordt ondersteund en het Modbus-protocol wordt ondersteund. Voor de lijst met standaardinterfaces in de algemene parameters zijn de interfaces HANDLER, RS232, USB DEVICE (PC) en USB HOST (U-disk). De instrumentfirmware kan worden geüpgraded via een USB-stick en er is een toetsenbordvergrendelingsfunctie aanwezig.

V9: Welke veiligheidsfuncties zijn inbegrepen?

De serie biedt verbeterde persoonlijke veiligheid met bescherming tegen elektrische schokken, functies voor snelle ontlading en boogdetectie, en automatische ontlading na afloop van de test (DCW voor weerstandsspanning en automatische ontlading voor de isolatieweerstandstest). Een toetsenbordvergrendelingsfunctie voorkomt onbedoelde parameterwijzigingen en de instrumentfirmware kan worden geüpgraded via een USB-stick.

V10: Wat zijn de fysieke specificaties en standaardaccessoires?

De afmetingen zijn 280 mm x 88 mm x 428 mm (B x H x D); het nettogewicht is 11 kg (TH9310-serie) en 12,3 kg (TH9320-serie). De standaardaccessoires zijn: 1 driepolig netsnoer, 1 TH90003C weerstandsspanning-testkabel en 1 TH90003R weerstandsspanning-testkabel.

Klaar om AC/DC-weerstandsspanning- en isolatieweerstandstesten toe te voegen aan uw productielijn of laboratorium? Vraag een offerte aan voor de TOB-TH9320-serie met uw testspanning, stroombereik en interfacevereisten, en specificeer het model binnen de serie dat bij uw product past. Onze testapparatuuringenieurs kunnen adviseren over de testbestandsstructuur, de tijdparameterinstellingen en de integratie met uw geautomatiseerde systeem.
