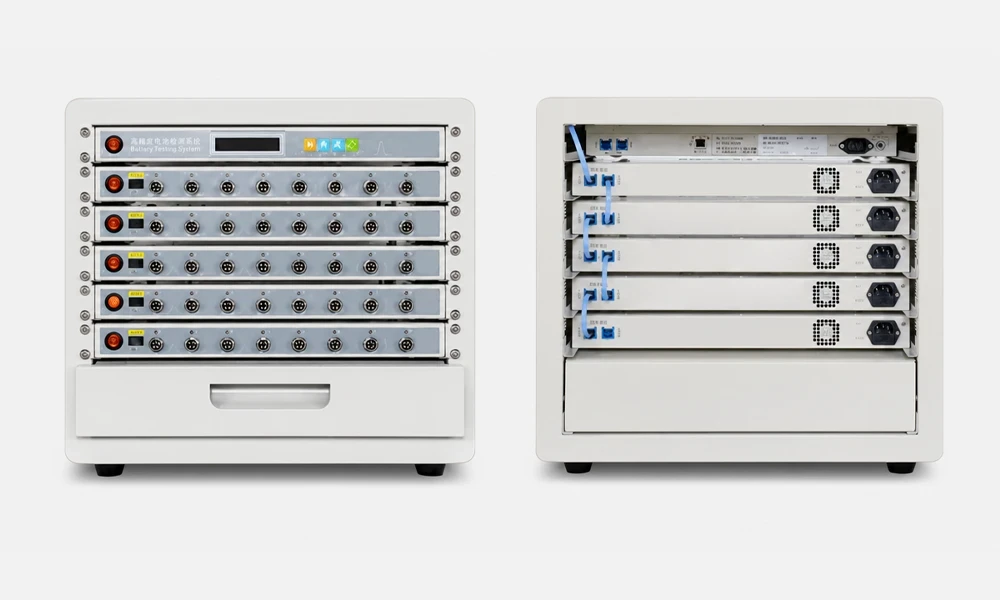

Vierbereiks 5V100mA knoopceltester

Coin-celtester met vier testbereiken 5V100mA - TOB-CT-4008Q-5V100mA-HWX

Productoverzicht en ideale toepassingen

De TOB-CT-4008Q-5V100mA-HWX is een coin-celtester met vier testbereiken, ontworpen voor laad-ontlaadcycli, capaciteitstesten, DCIR-metingen en pulstesten van coin-cellen en andere kleinschalige cellen. Het instrument biedt 8 onafhankelijke kanalen in een 1U 19-inch behuizing (483 x 310 x 43 mm), waarbij elk kanaal is opgebouwd rond een dubbele closed-loop structuur - één lus voor de constante stroombron en één voor de constante spanningsbron - en vierdraads data-acquisitie voor nauwkeurige metingen aan de celterminals.

De bepalende kracht van deze tester zijn de vier stroombereiken - 0,1 mA, 1 mA, 10 mA en 100 mA - gecombineerd met een minimale uitgangsstroom van 0,2 μA. Coin-cellen bevatten zeer kleine hoeveelheden actief materiaal, dus de stromen die nodig zijn om ze te testen variëren van microampères tot honderd milliampères; een instrument met één bereik kan niet over dit hele bereik met consistente nauwkeurigheid meten. Dankzij de architectuur met vier bereiken kan de tester elke test uitvoeren op het bereik waar deze het meest nauwkeurig is, van de stromen op microampèreniveau die worden gebruikt in materiaalonderzoek tot de 100 mA-stromen die nodig zijn voor evaluatie bij hogere snelheden. De ingangsweerstand van ≥ 1 GΩ zorgt ervoor dat de spanningsmeting de cel niet belast, waardoor de nauwkeurigheid bij de kleinste stromen behouden blijft.

Naast basiscycli ondersteunt het instrument DCIR-testen en puls-laad/ontlaadprogramma's - in stroom- of vermogensmodus, met een minimale pulsbreedte van 500 ms en maximaal 32 pulsen per stap, afgesloten op spanning of relatieve tijd. Testgegevens worden beheerd via een MySQL-database over een TCP/IP-verbinding, met exportmogelijkheden in EXCEL-, TXT-, GRAPH-, PDF- en CSV-formaten. Een optionele communicatie-uitbreiding ondersteunt CAN-, RS485- en BMS-communicatie met DBC-configuratie.

Ideaal voor:

• Onderzoek en ontwikkeling van batterijmaterialen, waarbij coin-cellen (CR2032-klasse en vergelijkbaar) worden gebruikt om kathodematerialen, anodematerialen, elektrolyten en additieven te evalueren.
• Batterijlaboratoria van universiteiten en instellingen die coin-celcycli, snelheidstesten en formatieonderzoeken uitvoeren.
• Celontwikkelingsteams die meetresolutie op microampèreniveau en een breed stroombereik op één instrument nodig hebben.
• Kwaliteitscontrole- en evaluatielaboratoria die kleinschalige cellen testen, met gebruik van de optionele klemtypes (krokodillenklemmen, polymeerklemmen of coin-celklemmen) die zijn geselecteerd om bij het monsterformaat te passen.

Moet u bevestigen of de vier bereiken, de minimale output van 0,2 μA en de klemopties overeenkomen met uw coin-celtestprogramma? Neem contact op met onze batterijtestingenieurs met uw monsterformaat en testplan.

Waar coin-celtesten passen in onderzoek naar batterijmaterialen

Coin-cellen zijn het standaard testvoertuig voor onderzoek naar batterijmaterialen. Een coin-cel wordt geassembleerd met een kleine schijf van het te onderzoeken materiaal (vaak slechts enkele milligrammen actief materiaal), een separator, elektrolyt en een tegenelektrode, allemaal verzegeld in een knoopvormige behuizing. Omdat de belading met actief materiaal minuscuul is, zijn de teststromen klein - van microampères tijdens karakterisering bij lage snelheid tot honderd milliampères aan de hogere kant - en mag de spanningsmeting de cel niet belasten.

De testworkflow rond een coin-celtester is:

• Coin-celassemblage: het elektrodemonster, de separator en de elektrolyt worden geassembleerd en verzegeld in de coin-celbehuizing in een handschoenenkastje of droge omgeving.
• Fixture-aansluiting: de coin-cel wordt op de tester aangesloten via de juiste klem - de coin-celklem voor knoopcellen, of de krokodillen- en polymeerklemmen voor andere kleinschalige monsters.
• Elektrisch testen: de tester voert het gedefinieerde programma uit - laad-ontlaadcycli, snelheidstesten, DCIR-meting of een pulsprofiel - waarbij elk kanaal één cel onafhankelijk aanstuurt.
• Data-analyse: resultaten worden vastgelegd in de MySQL-database en geëxporteerd in EXCEL-, TXT-, GRAPH-, PDF- of CSV-formaat voor analyse, rapportage of archivering.
• Volgende batch: met 8 onafhankelijke kanalen kunnen verschillende cellen parallel worden getest, vervolgens worden verwijderd en vervangen voor de volgende batch.

Dit is de workflow die een tester met meerdere kanalen en meerdere bereiken centraal stelt in een materiaallaboratorium: elke nieuwe materiaal-, elektrolyt- of additief-formulering vereist een verse set coin-cellen die onder identieke omstandigheden worden gecycled, en de 8 onafhankelijke kanalen van de TOB-CT-4008Q-5V100mA-HWX bieden die parallelle capaciteit in één 1U-instrument.

Belangrijkste technische kenmerken van de TOB-CT-4008Q-5V100mA-HWX

• Vier testbereiken: 0,1 mA / 1 mA / 10 mA / 100 mA - De structuur met vier bereiken, met een minimale uitgangsstroom van 0,2 μA en CV-afschakelstromen geschaald per bereik (0,1 μA / 1 μA / 10 μA / 0,1 mA), geeft de tester een breed dynamisch bereik voor coin-celwerk. Karakterisering bij lage snelheid draait op Bereik 1; evaluatie bij hogere snelheid draait op Bereik 4, allemaal op één instrument zonder hardwarewijzigingen.
• Minimale uitgangsstroom van 0,2 μA - De minimale uitgangsstroom van 0,2 μA stelt de tester in staat om de zeer kleine stromen toe te passen die worden gebruikt voor evaluatie bij lage snelheid en hoge resolutie van coin-cellen - stromen die instrumenten met één bereik niet nauwkeurig kunnen leveren.
• Hoge ingangsweerstand van ≥ 1 GΩ - De ingangsweerstand van ≥ 1 GΩ minimaliseert het belastingseffect van de spanningsmeting op de cel. Bij de microampèrestromen die typisch zijn voor coin-celtesten, zou een ingang met lage impedantie stroom uit de cel trekken en de meting vervormen; de hoge ingangsweerstand van dit instrument behoudt de spanningsnauwkeurigheid bij de kleinste stromen.

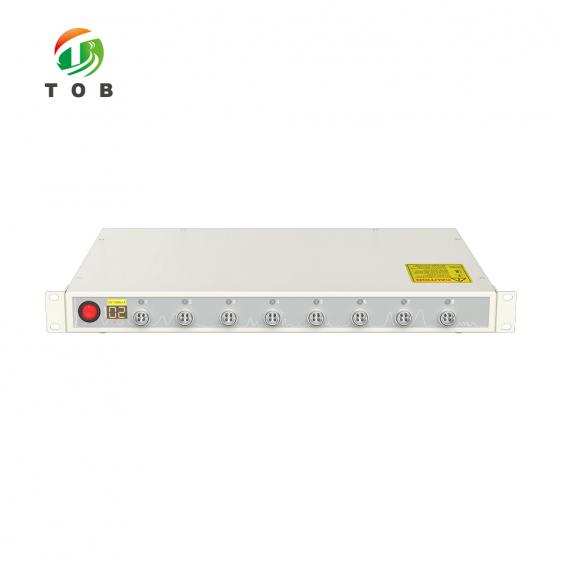

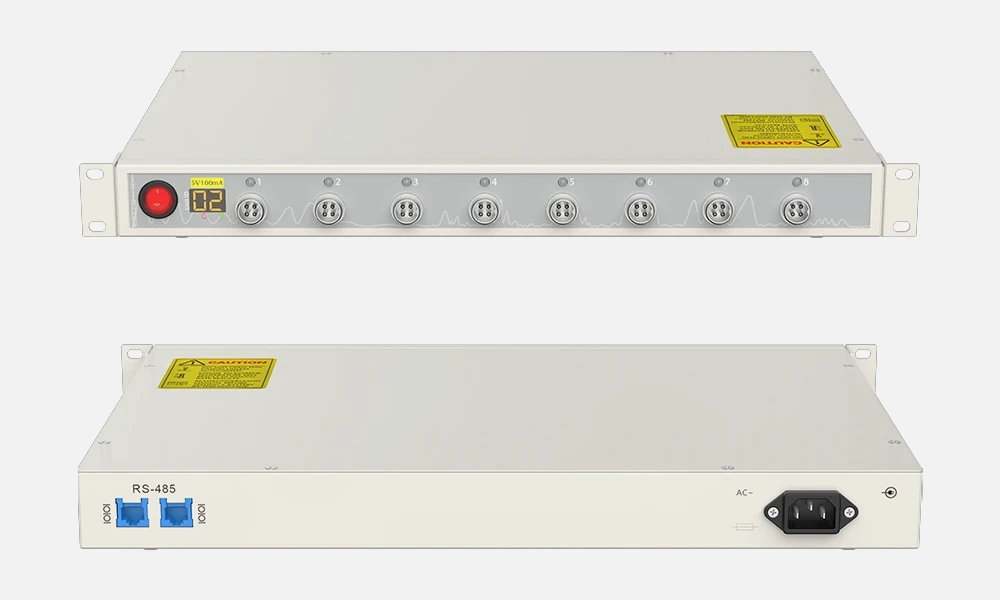

• Acht onafhankelijke kanalen in een 1U-behuizing - Het instrument biedt 8 kanalen, elk met onafhankelijke besturing, gemonteerd in een 1U 19-inch behuizing (483 x 310 x 43 mm). Dit geeft een materiaallaboratorium acht parallelle testposities in één rack-unit - hoge kanaaldichtheid voor de beschikbare werkbankruimte.
• Dubbele closed-loop onafhankelijke CC/CV-bronnen - Elk kanaal koppelt een onafhankelijke constante stroombron en constante spanningsbron in een dubbele closed-loop structuur. Dit houdt de spanning of stroom nauwkeurig vast tijdens de CC-CV-overgang - het kritieke punt van elk laadprotocol. Parallelle werking van kanalen wordt niet ondersteund, dus elk kanaal wordt gebruikt voor één onafhankelijke cel.
• Vierdraads data-acquisitie en 24-bits AD / 16-bits DA-keten - Spannings- en stroomdetectie maken gebruik van een vierdraads (Kelvin) verbinding, en de meetketen maakt gebruik van 24-bits AD- en 16-bits DA-conversie met een spannings- en stroomnauwkeurigheid van ± 0,01 % van FS en een vermogensnauwkeurigheid van ± 0,02 % van FS. Gegevens worden geregistreerd met 10 Hz (minimaal interval van 100 ms), met een stroomresponstijd binnen 1 ms (10 % ~ 90 % van FS).
• Puls-testen en DCIR - Puls-laad/ontlaadprogramma's draaien in constante stroom- of constante vermogensmodus, met een minimale pulsbreedte van 500 ms en tot 32 pulsen per stap, afgesloten door spanning of relatieve tijd. DCIR-testen wordt ondersteund voor de evaluatie van de interne weerstand van knoopcelmonsters.
• Uitgebreide beveiliging: Software en hardware - Softwarebeveiliging maakt instelbare veiligheidscondities mogelijk - boven-/ondergrenzen voor spanning, boven-/ondergrenzen voor stroom en aanvullende parameters - terwijl hardwarebeveiliging bescherming biedt tegen omgekeerde aansluiting, overspanning, overstroom en oververhitting, waardoor zowel de knoopcelmonsters als het instrument worden beschermd tijdens langdurige cycli.
• Database-beheerde gegevens met standaard exportformaten - Testgegevens worden beheerd via een MySQL-database met TCP/IP-hostcommunicatie en geëxporteerd in EXCEL-, TXT-, GRAPH-, PDF- en CSV-formaten voor analyse, rapportage en archivering - ter ondersteuning van onderzoeksdocumentatie en batchvergelijking.

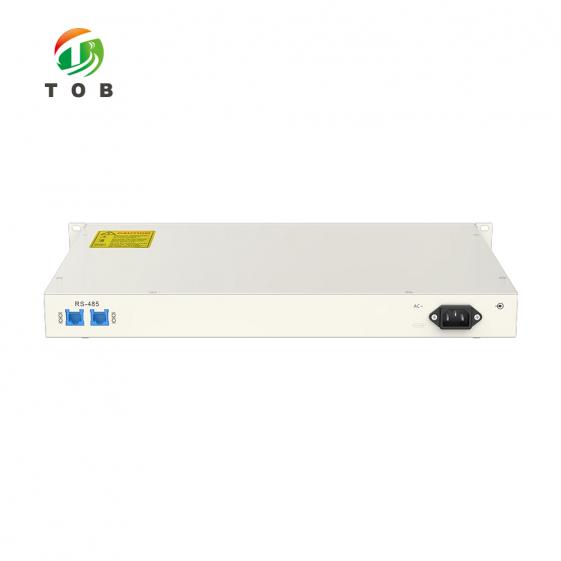

• Uitgebreide communicatie-opties- De optionele communicatie-uitbreiding ondersteunt CAN- en RS485-communicatie, inclusief BMS-communicatie met DBC-configuratie, waardoor het instrument kan worden uitgebreid voor testprogramma's waarbij batterijbeheersystemen betrokken zijn.

Technische specificaties

1. Algemeen

2. Spanning

3. Stroom

4. Vermogen

5. Tijd

6. Werkmodus

7. Cyclus

8. Beveiligingsmodus

9. Communicatie- en computerconfiguratievereisten

10. Vereisten voor bedrijfs- en opslagomgeving

11. Specificaties van het armatuur en afmetingen van de apparatuur

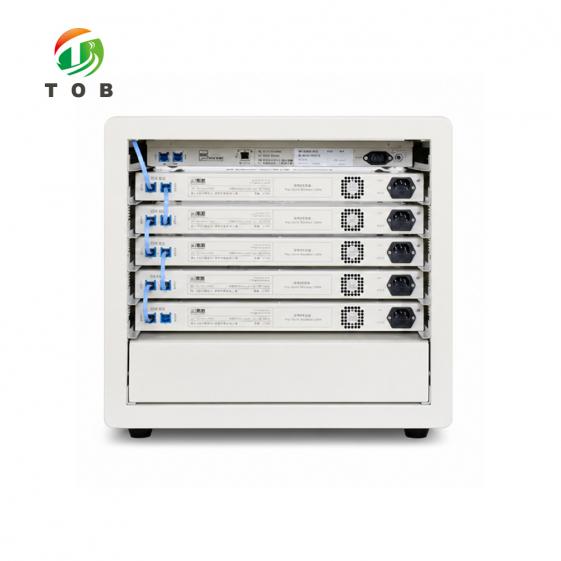

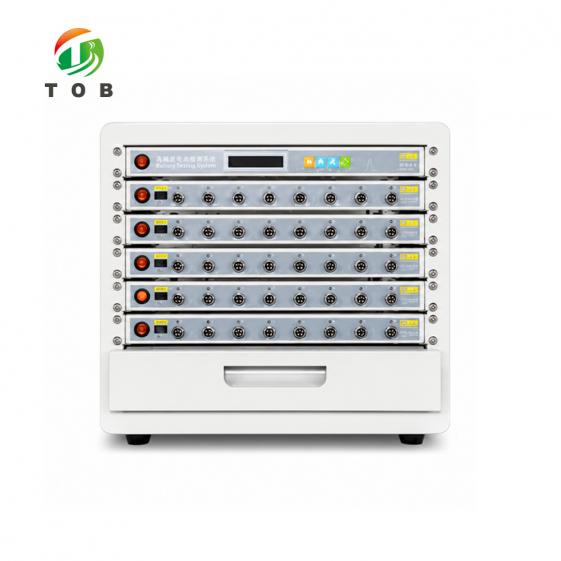

Bestelopmerking: bij bestelling van 5 sets van de tester worden 1 besturingseenheid en 1 plank gratis meegeleverd (zoals vermeld in de productbestelinformatie; bevestig de definitieve configuratie bij orderbevestiging).

Praktische testaanbevelingen

• Klemselectie: het klemtype is optioneel en moet bij de orderbevestiging duidelijk worden gespecificeerd - krokodillenklemmen, polymeerklemmen of knoopcelklemmen. Selecteer de klem die overeenkomt met uw monsterformaat: de knoopcelklem voor knoopcelmonsters, en de krokodillen- of polymeerklemmen voor andere monsters met een klein formaat.
• Bedrading: sluit het monster aan met behulp van het vierdraadsschema om de nauwkeurigheid van de spanningsmeting bij de celterminals te behouden.
• Bereikselectie: voer karakteriserings- en formatieonderzoeken met een laag tarief uit op Bereik 1 (0,1 mA), en evaluatie met een hoger tarief op Bereik 4 (100 mA), waarbij de CV-afsluitstroom dienovereenkomstig schaalt naar 0,1 mA. De minimale uitgangsstroom van 0,2 μA op het lage bereik ondersteunt de kleinste teststromen die in materiaalonderzoek worden gebruikt.
• Beveiligingsinstelling: configureer de softwarebeveiligingsvoorwaarden - boven-/ondergrenzen voor spanning en boven-/ondergrenzen voor stroom - voordat u begint met cycli van lange duur, zodat een afwijkend monster automatisch wordt afgesloten.
• Puls- en DCIR-programma's: let bij pulstesten op de minimale pulswijdte van 500 ms en de limiet van 32 pulsen per stap; pulsstappen worden afgesloten op basis van spanning of relatieve tijd. Voer DCIR-metingen uit onder consistente stroom- en timingomstandigheden om de resultaten vergelijkbaar te houden tussen monsters en batches.
• Kanaalbediening: de 8 kanalen worden onafhankelijk aangestuurd; kanaalparallellisme wordt niet ondersteund, dus elk kanaal wordt gebruikt voor één onafhankelijke cel. Laad en ontlaad monsters zonder de klemmen te forceren en houd de klemcontacten schoon.
• Gegevensbeheer: bedien het instrument via de TCP/IP-hostverbinding en maak periodiek een back-up van de MySQL-database. Exporteer gegevens in EXCEL-, TXT-, GRAPH-, PDF- of CSV-formaten volgens uw vereisten voor onderzoeksgegevens.
• Installatieomgeving: werk binnen 0 °C tot 40 °C en ≤ 70 % RV zonder vochtcondensatie, op een voeding van 40 W; het instrument produceert geluid onder 55 dB (gemeten op 1 m) en is geclassificeerd als IP20.

Technische FAQ

V1: Waar wordt de TOB-CT-4008Q-5V100mA-HWX voor gebruikt?

Het instrument is een knoopceltester met vier testbereiken voor laad-ontlaadcycli, capaciteitstesten, DCIR-meting en pulstesten van knoopcellen en andere cellen met een klein formaat. De vier stroombereiken (0,1 mA tot 100 mA) en de minimale uitgangsstroom van 0,2 μA maken het geschikt voor onderzoek naar batterijmaterialen en celontwikkeling, waarbij knoopcellen worden gebruikt om elektrodematerialen, elektrolyten en additieven te evalueren.

V2: Waarom heeft de tester vier stroombereiken?

Knoopceltesten omvatten stromen van microampères tot ongeveer honderd milliampère. Eén enkel bereik kan niet met consistente nauwkeurigheid over dit bereik meten, dus de structuur met vier bereiken (0,1 mA / 1 mA / 10 mA / 100 mA) laat elke test draaien op het bereik waar de meting het meest nauwkeurig is, met CV-afsluitstromen geschaald per bereik (0,1 μA / 1 μA / 10 μA / 0,1 mA).

V3: Wat biedt de hoge ingangsweerstand van ≥ 1 GΩ?

De ingangsweerstand van ≥ 1 GΩ minimaliseert het belastingseffect van de spanningsmeting op de cel onder test. Bij de zeer kleine stromen die in knoopcelonderzoek worden gebruikt, zou een lage ingangsimpedantie stroom uit de cel trekken en de gemeten spanning vervormen; de hoge ingangsweerstand van dit instrument behoudt de nauwkeurigheid bij die stromen.

V4: Hoeveel kanalen heeft het instrument en wat zijn de afmetingen?

Het instrument biedt 8 kanalen, elk onafhankelijk aangestuurd, in een 1U 19-inch chassis van 483 x 310 x 43 mm (B x D x H). Kanaalparallellisme wordt niet ondersteund; elk kanaal wordt gebruikt voor één onafhankelijke cel.

V5: Welke klemtypes zijn beschikbaar?

Klemtypes zijn optioneel en moeten bij de orderbevestiging duidelijk worden gespecificeerd. De beschikbare klemmen zijn krokodillenklemmen, polymeerklemmen en knoopcelklemmen, die knoopcelmonsters en andere aansluitingen voor monsters met een klein formaat dekken.

V6: Welke puls- en DCIR-mogelijkheden ondersteunt het instrument?

Puls-laad/ontlaadprogramma's kunnen draaien in constante stroom- of constante vermogensmodus, met een minimale pulswijdte van 500 ms en maximaal 32 pulsen per stap, afgesloten op basis van spanning of relatieve tijd. DCIR-testen worden ondersteund voor evaluatie van de interne weerstand van de monsters onder test.

V7: Hoe worden testgegevens beheerd?

Testgegevens worden opgeslagen in een MySQL-database die wordt beheerd door de hostsoftware, verbonden via TCP/IP, met exportmogelijkheden in EXCEL-, TXT-, GRAPH-, PDF- en CSV-formaten. Softwarebeveiligingsvoorwaarden (spannings- en stroomlimieten) zijn instelbaar in dezelfde omgeving, en hardwarebeveiliging - anti-omgekeerde verbinding, overspanning, overstroom en overtemperatuur - werkt onafhankelijk.

V8: Is er een bestelvoordeel voor meerdere testers?

Ja - zoals vermeld in de productbestelinformatie, worden bij bestelling van 5 sets van de tester 1 besturingseenheid en 1 plank gratis meegeleverd. Bevestig de definitieve configuratie bij de orderbevestiging.

V9: Welke bedrijfsomstandigheden vereist het instrument?

Bedrijfstemperatuur 0 °C ~ 40 °C en bedrijfsvochtigheid ≤ 70 % RV zonder vochtcondensatie; opslag bij -10 °C ~ 50 °C en ≤ 80 % RV. Binnen 25 ± 10 °C is de nauwkeurigheidsafwijking veroorzaakt door temperatuur minder dan 50 ppm/°C. Het instrument is geclassificeerd als IP20 met een geluidsniveau onder 55 dB (gemeten op 1 m) en moet worden geïnstalleerd op een schone, droge, goed geventileerde locatie.

Klaar om knoopceltesten met vier bereiken en microampère-capaciteit toe te voegen aan uw laboratorium voor batterijmaterialen? Vraag een offerte aan voor de TOB-CT-4008Q-5V100mA-HWX, specificeer uw monsterformaat en vereiste klemtypes (krokodillen-, polymeer- of knoopcelklemmen), en of de optionele CAN / RS485 / BMS-communicatie vereist is. Onze batterijtestingenieurs kunnen adviseren over bereikselectie en de configuratie van testprogramma's.

tob.amy@tobmachine.com | +86 181 2071 5609

Misschien heeft u ook nodig

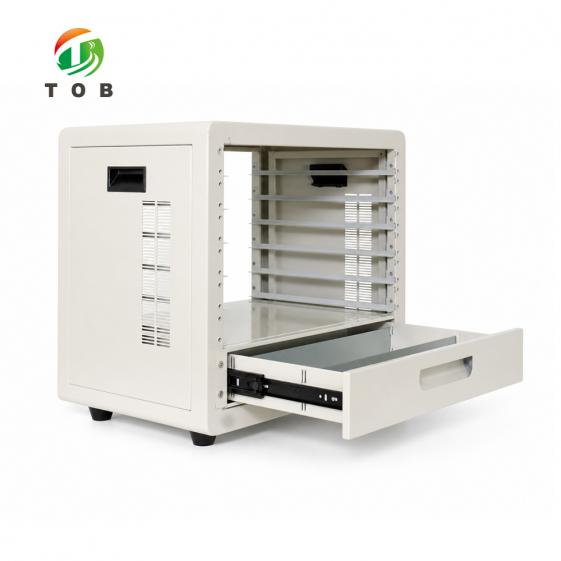

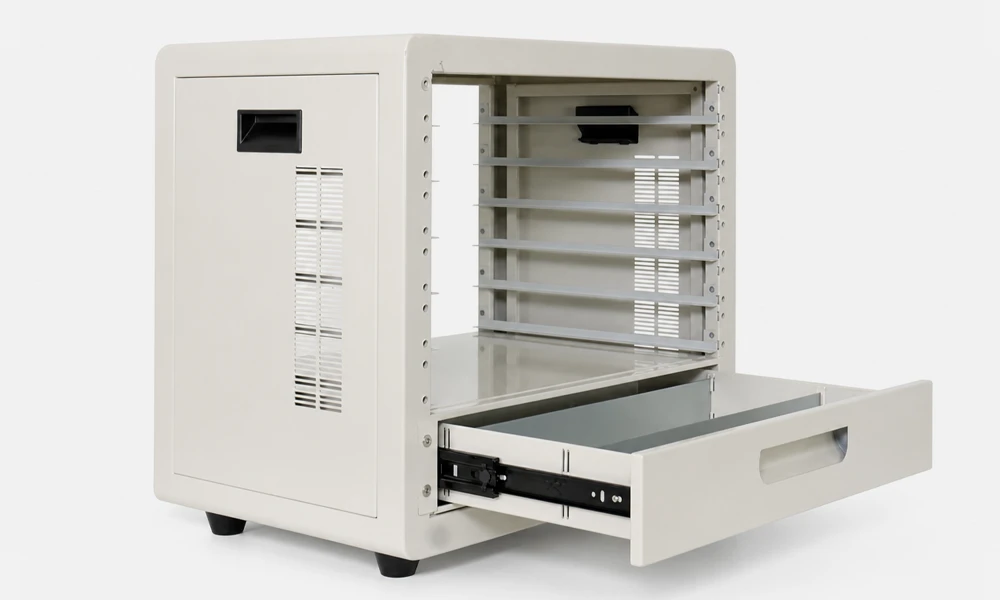

▶ Verrijdbaar rek voor knoopceltester - Een verrijdbaar rek ontworpen om knoopceltesters in te plaatsen. Vult de TOB-CT-4008Q-5V100mA-HWX aan door te voorzien in een mobiel, georganiseerd teststation voor meerkanaals knoopceltesten - relevant voor bestellingen van meerdere eenheden, met inbegrip van 1 gratis besturingseenheid en 1 gratis plank bij bestelling van 5 sets.
