Drierwalsmolen voor laboratoriumdispersie

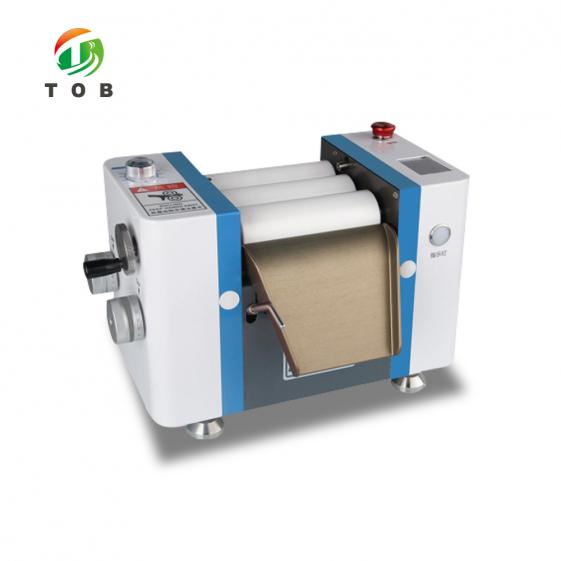

Drierwalsmolen voor fijnmalen en dispersie van viskeuze materialen - TOB-SG-50Z

Productoverzicht en ideale toepassingen

De TOB-SG-50Z is een drierwalsmolen die wordt gebruikt voor de fijne en dichte verdeling, homogenisering en dispersie van te malen materiaal in een viskeus of halfvloeibaar dispersiemedium. Het is geschikt voor kleinschalig R&D- en laboratoriumwerk, evenals voor productiewerk in de sectoren die het ondersteunt - cosmetica, pigmenten, elektronica, voeding, tandheelkundige producten, keramiek, smeermiddelen, lijmen, zepen en bepaalde gespecialiseerde producten. Afhankelijk van de toepassing kan de machine worden geconfigureerd om aan verschillende eisen te voldoen.

De machine bestaat uit drie walsassen, elk bekleed met keramiek van zirkoniumoxide of aluminiumoxide met een hoge hardheid, samen met een elektromotor, het elektrische regelcircuit en een reeks transmissie-assemblages. De drie keramische walsen zijn onderverdeeld in de toevoerwals, de middelste wals en de afvoerwals, en ze draaien tijdens bedrijf met achtereenvolgens hogere snelheden, waardoor een afschuivend en onderling malend (attritie) effect ontstaat door het snelheidsverschil. De fijnheid die de machine kan bereiken behoort tot de beste van alle natmaalapparatuur, en de walsopening wordt met de hand aangepast via een eenvoudig en betrouwbaar mechanisme.

Ondanks het compacte formaat - L380 x B275 x H280 mm en 20 kg - is de TOB-SG-50Z een precisie-instrument: de keramische walsen worden vastgehouden met een precisie van ≤ 2 µm (afhankelijk van de aard van het materiaal), de walsopening is instelbaar van 1 tot 140 µm in stappen van 1 µm, en de walssnelheid is traploos regelbaar van 0 tot 500 tpm via een externe snelheidsregelknop. Een digitale mens-machine-interface geeft de snelheid en de opening in realtime weer, zodat de operator de twee parameters die het dispersieresultaat bepalen kan instellen en verifiëren.

Ideaal voor:

1. Kleinschalig R&D- en laboratoriumwerk dat het fijnmalen, homogeniseren en dispergeren van een viskeus of halfvloeibaar materiaal vereist.
2. Laboratoria die dispersies met een hoge viscositeit voorbereiden, zoals pasta's en slurries voor evaluatie, waarbij het materiaal fijn en gelijkmatig moet worden verdeeld voordat het wordt getest ofverder wordt verwerkt.
3. Product- en proceswerk in cosmetica, pigmenten, elektronica, voeding, tandheelkundige producten, keramiek, smeermiddelen, lijmen, zepen en gespecialiseerde producten.
4. Workflows waarin kleuren of producten vaak worden gewijzigd, ondersteund door de schone afvoer, minimale residu en eenvoudige reiniging van de machine.
5. Laboratoria die een compacte, bench-top dispersiemachine nodig hebben met digitaal weergegeven snelheids- en openingswaarden, en een ruime keuze aan materialen voor walsen en schraperbladen.

Moet u bevestigen of het walsmateriaal, het bereik van de opening en de snelheidsregeling overeenkomen met uw materiaal en proces? Neem contact op met onze ingenieurs voor laboratoriumapparatuur met uw materiaalsoort, viscositeit en doelfijnheid.

Technische specificaties

Referentie temperatuurstijging

Over de temperatuurstijging van de driewalsmolen: onder normale omstandigheden stijgt de temperatuur met ongeveer 5 °C na 1 uur draaien, en bereikt deze ongeveer 40-50 °C na 2 uur. De temperatuurstijging hangt ook af van de viscositeit van het materiaal - hoe hoger de viscositeit, hoe sneller de temperatuur stijgt.

a Spleetinsteller (toevoerzijde) b Spleetinsteller (afvoerzijde) c Toevoerkeerplaat d Aan/uit-schakelaar
e Noodstopschakelaar f Driekleurig indicatielampje g Meshouderplaat h Meshoudersleutel
i Schraapmes j Reinigingsknop k Opvangbak l Mens-machine-interface
m Stopcontact n Snelheidsregelknop (schakelaar)

Waar de driewalsmolen past in materiaalverwerking

Bij materiaalverwerking is dispersie de stap die een mengsel van vaste deeltjes en een vloeibaar medium verandert in een uniform product. Waar het medium viskeus of halfvloeibaar is, moet het materiaal fijn en dicht verdeeld en gehomogeniseerd worden door de hele batch - en dit is de functie die de driewalsmolen uitvoert.

De machine bevindt zich op het punt van fijne dispersie in het procesverloop. Stroomopwaarts worden de componenten gecombineerd tot een voormengsel; stroomafwaarts wordt de gehomogeniseerde dispersie gebruikt, aangebracht, geëvalueerd of verder verwerkt. De rol van de driewalsmolen is om agglomeraten te verminderen en de vaste fase door het medium te verdelen op de fijnheid die het product vereist, gebruikmakend van de afschuiving die wordt gegenereerd tussen rollen die met achtereenvolgens hogere snelheden draaien.

Het platform is geconfigureerd voor R&D in kleine batches en laboratoriumwerk, en het dient ook voor productiewerk waar de batch en fijnheid passen bij de capaciteit ervan. De industrieën die het bedient zijn onder meer cosmetica, pigmenten, elektronica, voedsel, tandheelkundige producten, keramiek, smeermiddelen, lijmen, zepen en bepaalde gespecialiseerde producten. In laboratoriumomgevingen geldt hetzelfde principe: waar een viskeus materiaal moet worden gemalen en gehomogeniseerd voordat het kan worden geëvalueerd, gekarakteriseerd of gebruikt, biedt de driewalsmolen die dispersiestap op kleine schaal.

Werkingsprincipe

De driewalsmolen is een maal- en dispergeermachine bestaande uit drie rolasassen bekleed met zirkonia of aluminiumoxide keramiek met een hoge hardheid, een elektromotor, het elektrische regelcircuit en een reeks transmissie-assemblages.

De drie keramische rollen zijn verdeeld in de toevoerrol, de middelste rol en de afvoerrol. Tijdens bedrijf draaien de drie rollen met achtereenvolgens hogere snelheden, en het hoge lineaire snelheidsverschil tussen hen produceert een afschuivings- en onderling maleffect (attritie) in de film van materiaal die tussen de rolvlakken wordt meegevoerd. Het materiaal wordt toegevoerd bij de toevoerrol, gaat door de openingen tussen de rollen en wordt afgevoerd bij de afvoerrol - dus de dispersie wordt geleidelijk verfijnd terwijl deze door de machine beweegt.

De rolspleet wordt met de hand aangepast via een mechanisme dat eenvoudig en betrouwbaar is. De machine is geschikt voor het verwerken van materialen met een hoge viscositeit en biedt fijn malen, hoge efficiëntie en een uniforme deeltjesgrootteverdeling zonder dode hoeken. De afvoer is schoon met zeer weinig residu en reiniging is eenvoudig, wat het wisselen van kleuren of overschakelen naar een ander product gemakkelijk maakt.

Belangrijkste technische kenmerken van de TOB-SG-50Z

1. Fijne en dichte dispersie

De fijnheid die deze machine kan bereiken behoort tot de beste van alle natmaalapparatuur. De afschuiving en attritie tussen de rollen zorgen voor fijn malen met een hoge efficiëntie, een uniforme deeltjesgrootteverdeling en geen dode hoeken - zodat de hele batch dezelfde dispergeerbehandeling krijgt.

2. Gebouwd voor materialen met een hoge viscositeit

Het driewalsprincipe is geschikt voor het verwerken van materialen met een hoge viscositeit. Het materiaal wordt als een film door de rolspleten meegevoerd, in plaats van gepompt of geroerd, wat de machine in staat stelt om te werken met viskeuze en halfvloeibare dispersies die andere mengmethoden slecht verwerken.

3. Precisiespleetinstelling met 1 µm increment

Het bereik van de keramische rolspleet is 1-140 µm met een instelincrement van 1 µm, ingesteld door handwielinstelling. De spleet is de primaire controle over het dispersieresultaat, dus een increment van 1 µm geeft directe, herhaalbare controle over de fijnheid van het resultaat.

4. Traploze snelheidsregeling van 0 tot 500 tpm

De snelheid van de keramische rol is 0-500 tpm met traploze snelheidsregeling, bediend door een externe snelheidsregelknop. De rolsnelheidsverhouding is 1:02:04, dus de drie rollen draaien elk op hun gedefinieerde snelheid en de afschuivingsconditie volgt de ingestelde snelheid. Snelheid en spleet samen zijn de twee parameters die de operator aanpast voor een bepaald materiaal.

5. Keramische rolprecisie van ≤ 2 µm

De keramische rollen worden gehouden op een precisie van ≤ 2 µm (afhankelijk van de aard van het materiaal). Deze rolprecisie, gecombineerd met de spleetinstelling, houdt de afschuivingsconditie consistent over de rolvlakken en ondersteunt herhaalbare dispersie tussen runs.

6. Schone afvoer en eenvoudige reiniging

De afvoer is schoon met zeer weinig residu en reiniging is eenvoudig. Voor werkzaamheden waarbij vaak van kleur wordt gewisseld of tussen producten wordt geschakeld, vermindert dit de reinigingstijd tussen batches en het risico op kruisbesmetting tussen formuleringen.

7. Digitaal display-interface met real-time snelheids- en spleetuitlezing

De bedieningsinterface is een mens-machine-interface ontworpen voor eenvoudige bediening, met real-time snelheids- en spleetweergave. De twee parameters die het dispersieresultaat bepalen, worden weergegeven terwijl de machine draait, zodat de operator de instelling kan verifiëren zonder afzonderlijke meting.

8. Veiligheidsbeveiliging

De machine biedt noodstopbeveiliging en beveiliging tegen abnormale belasting. Het alarm voor abnormale belasting geeft een overbelastingsconditie in de aandrijving aan, en de noodstop maakt het mogelijk de machine onmiddellijk te stoppen.

Configuratie-opties

• Rolmaterialen.Een ruime keuze aan rolmaterialen is beschikbaar (aluminiumoxide, zirkonia, siliciumcarbide, roestvrij staal en andere speciale materialen op aanvraag), zodat het rolvlak kan worden geselecteerd om te passen bij het materiaal dat wordt verwerkt en de vereisten van de toepassing.
• Materialen voor schraperbladen.Er is een keuze aan materialen voor schraperbladen beschikbaar (zirkonia, roestvrij staal en diverse kunststofmaterialen), zodat het afvoerblad kan worden afgestemd op het product en de reinigingsvereisten van het proces.
• Configuratie op basis van toepassing.Afhankelijk van de toepassing kan de machine worden geconfigureerd om aan verschillende vereisten te voldoen. De definitieve configuratie wordt bepaald bij de orderbevestiging.

Praktische gebruiksinstructies

• Stel de opening in met het handwiel:het bereik van de walsopening is 1-140 µm met een instelstap van 1 µm. Stel de opening in voordat u begint en noteer de waarde samen met de snelheidsinstelling, aangezien de opening en snelheid samen het dispersieresultaat voor een bepaald materiaal bepalen.
• Stel de snelheid in met de externe knop:de walssnelheid wordt traploos geregeld van 0 tot 500 tpm via de externe snelheidsregelknop, en de actuele waarden worden samen met de opening op het display getoond.
• Stem instellingen af op viscositeit:materialen met een hogere viscositeit genereren sneller warmte, dus de temperatuurstijging hangt af van het materiaal dat wordt verwerkt en de looptijd. Houd de machine in de gaten bij het verwerken van batches met een hoge viscositeit.
• Houd rekening met temperatuurstijging:onder normale omstandigheden stijgt de temperatuur van de machine met ongeveer 5 °C na 1 uur draaien en bereikt deze ongeveer 40-50 °C na 2 uur; dit is normaal gedrag voor het dispersieproces en geen defect.
• Reinigen tussen producten:de afvoer is schoon met zeer weinig residu en reiniging is eenvoudig, dus reinigen tussen een kleurwissel of productwissel is een korte routinehandeling in plaats van een volledige demontage.
• Houd de veiligheidsvoorzieningen actief:de noodstopbeveiliging en het alarm voor abnormale belasting maken deel uit van de normale werking. Als het alarm voor abnormale belasting een overbelasting aangeeft, stop dan de machine, controleer de instelling van de opening en de toestand van het materiaal, en start pas opnieuw nadat de oorzaak duidelijk is.
• Installatie:de machine werkt op AC 220 V / 50 Hz met een vermogen van 400 W, weegt 20 kg en neemt L380 x B275 x H280 mm in beslag, waardoor deze als compacte stand-alone eenheid op een laboratoriumtafel of in een procesruimte kan worden geplaatst.

Technische veelgestelde vragen

V1: Waar wordt een driewalsmolen voor gebruikt?

Een driewalsmolen wordt gebruikt voor de fijne en dichte verdeling, homogenisering en dispersie van te malen materiaal in een viskeus of halfvloeibaar dispersiemedium. De TOB-SG-50Z is geschikt voor kleinschalige R&D, laboratoriumwerk en productiewerk in sectoren zoals cosmetica, pigmenten, elektronica, voeding, tandheelkundige producten, keramiek, smeermiddelen, lijmen en zepen.

V2: Hoe wordt de walsopening afgesteld en wat is het instelbereik?

De opening wordt afgesteld met een handwiel. Het bereik van de keramische walsopening is 1-140 µm met een instelstap van 1 µm, en de huidige opening wordt op het display getoond. Het mechanisme is eenvoudig en betrouwbaar, en de instelling van de opening wordt voor elk materiaal genoteerd samen met de snelheidsinstelling.

V3: Welke walsmaterialen en schraperbladmaterialen zijn beschikbaar?

De machine is verkrijgbaar met een ruime keuze aan walsmaterialen (aluminiumoxide, zirkonia, siliciumcarbide, roestvrij staal en andere speciale materialen op aanvraag) en een keuze aan schraperbladmaterialen (zirkonia, roestvrij staal en diverse kunststofmaterialen). De selectie wordt gemaakt op basis van de toepassing en de definitieve configuratie wordt bepaald bij de orderbevestiging.

V4: Wat is het bereik van de walssnelheid en hoe wordt dit geregeld?

De snelheid van de keramische wals is 0-500 tpm met traploze snelheidsregeling, bediend door een externe snelheidsregelknop, en de snelheidsverhouding is 1:02:04. De drie walsen draaien met achtereenvolgens hogere snelheden, en het snelheidsverschil produceert het afschuif- en wrijvingseffect.

V5: Wat is de maximale doorvoer van de machine?

De maximale doorvoer is 0,02 L - 5 L/u zoals gespecificeerd voor de TOB-SG-50Z.

V6: Wordt de machine warm tijdens het gebruik?

Ja, en dit is normaal voor het dispersieproces. Onder normale omstandigheden stijgt de temperatuur met ongeveer 5 °C na 1 uur draaien en bereikt deze ongeveer 40-50 °C na 2 uur. De temperatuurstijging hangt ook af van de viscositeit van het materiaal - hoe hoger de viscositeit, hoe sneller de temperatuur stijgt.

V7: Kan de machine materialen met een hoge viscositeit verwerken?

Ja. Het driewalsprincipe voert het materiaal door de walsopeningen als een film in plaats van het te pompen, daarom is de machine geschikt voor het verwerken van materialen met een hoge viscositeit. Bij het plannen van een run moet rekening worden gehouden met het temperatuurstijgingsgedrag van materialen met een hoge viscositeit.

V8: Welke veiligheidsvoorzieningen zijn aanwezig?

De machine biedt noodstopbeveiliging en alarmbeveiliging voor abnormale belasting. De noodstop maakt het mogelijk de machine onmiddellijk te stoppen, en het alarm voor abnormale belasting geeft een overbelasting in de aandrijving aan.

V9: Hoeveel ruimte heeft de machine nodig en wat zijn de nutsvoorzieningen?

De machine meet L380 x B275 x H280 mm en weegt 20 kg, dus hij kan op een werkbank worden geplaatst. Hij werkt op AC 220 V / 50 Hz met een vermogen van 400 W en een DC-motoraandrijving.

Klaar om fijnmalen en dispersie van viskeuze materialen toe te voegen aan uw laboratoriumworkflow? Vraag een offerte aan voor de TOB-SG-50Z met uw materiaalsoort, viscositeit, gewenste fijnheid en voorkeursmaterialen voor walsen en schraperbladen. Onze ingenieurs voor laboratoriumapparatuur kunnen u adviseren over de instellingen voor opening en snelheid voor uw materiaal en over de configuratie die bij uw toepassing past.
