Testbord met 8 kanalen voor knoopcellen voor CR2016, CR2032, CR2325, CR2450

8-kanaals knopcel testbord voor CR2016, CR2032, CR2325, CR2450 - TOB-BC-8

Acht onafhankelijke kanalen op één polypropyleen houder. Testkabels en krokodillenklemmen worden apart besteld.

Wat de TOB-BC-8 doet

De TOB-BC-8 biedt plaats aan acht knopcellen en brengt alle acht verbindingen tegelijkertijd naar een meerkanaalstester. Elke positie biedt plaats aan één cel, klemt deze vast in de houder en is eenvoudig te plaatsen en weer te verwijderen, waardoor het praktisch is om een batch cellen in één keer te monteren. Cellen tot 25 mm in diameter passen, dus de formaten die een knopzellaboratorium het vaakst gebruikt - CR2016, CR2032, CR2325 en CR2450 - passen allemaal op dezelfde printplaat.

De acht kanalen werken onafhankelijk van elkaar. Het plaatsen, verwijderen of wisselen van een cel op de ene positie onderbreekt een test die al op een andere positie loopt niet.

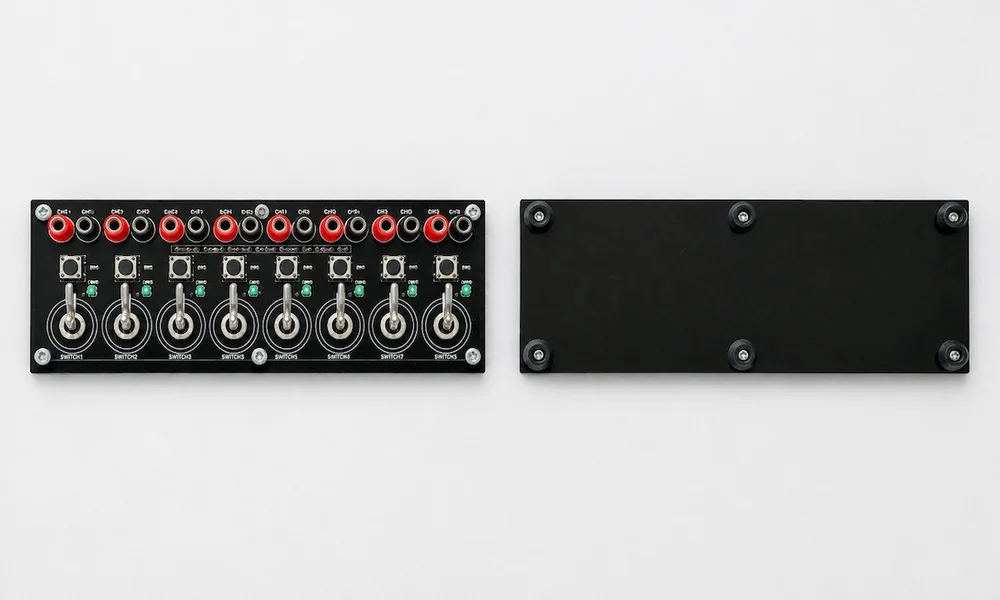

Het TOB-BC-8 testbord, van voren en van achteren weergegeven.

Specificaties

Wat zit er in het standaardpakket

Het standaardpakket is het testbord. Testkabels en krokodillenklemmen zijn niet inbegrepen en worden apart besteld.

Dit is een bewuste splitsing en geen tekortkoming. De bordzijde van elke kabel is dezelfde bananenstekker van 4 mm, maar de testerzijde is dat niet: een laboratorium dat een TOB-tester gebruikt, heeft de kabel met 4-pins bayonet nodig, terwijl een laboratorium dat het bord aansluit op een cycler van een derde partij de kabel met krokodillenklem nodig heeft. Als we beide zouden sturen, zou er eentje direct in een la verdwijnen. Kies in de volgende sectie de kabel die bij uw tester past.

Testkabels en klemmen, apart te bestellen

Er zijn twee kabeltypes beschikbaar voor het bord en beide zijn afzonderlijke onderdelen. Elk heeft een banaan stekker van 4 mm aan de kant van het bord, zodat beide passen in de acht ronde aansluitingen op het bord, die ongeveer 4 mm breed zijn. Wat verandert is het uiteinde van de tester.

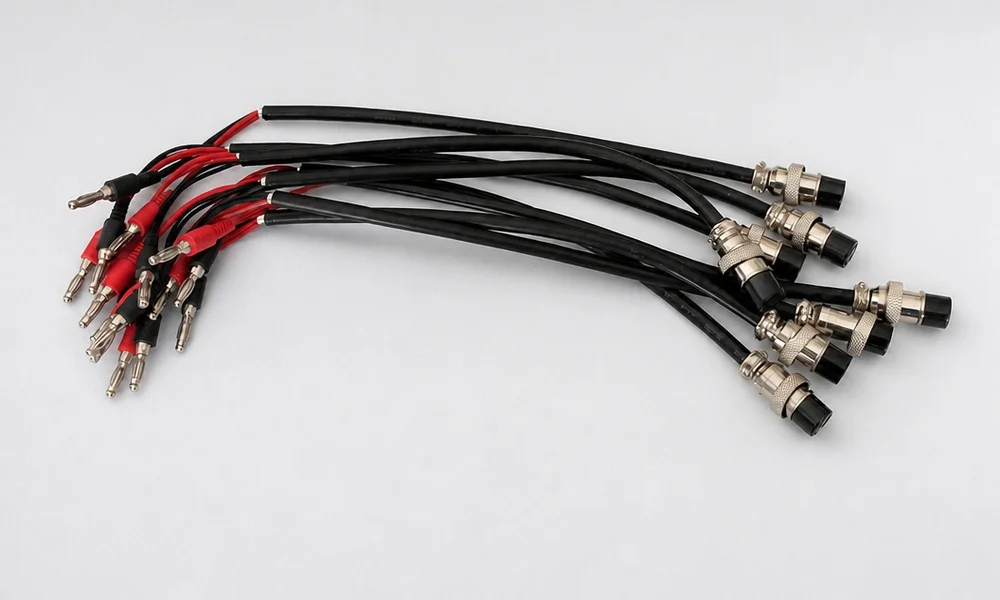

De 4-pins bajonetkabel: banaan stekker aan het bord-uiteinde, bajonetstekker aan het tester-uiteinde.

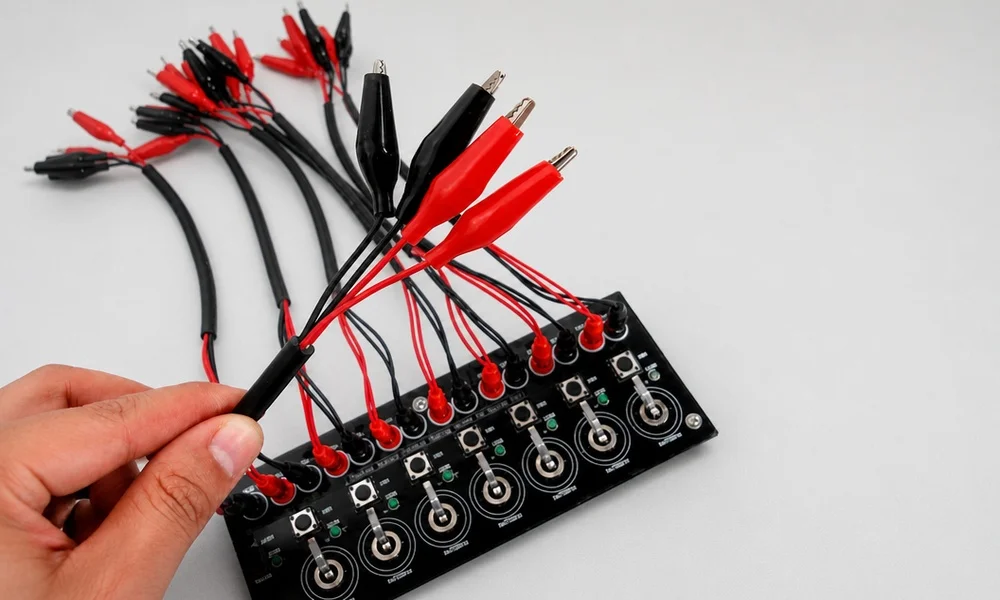

De kabel met krokodillenklem, met de vier klemmen die schroefaansluitingen of kale pinnen op testers van derden vastgrijpen.

De maximale aderdiameter van beide kabels is 4,2 mm. Vertel ons het testermodel of stuur een foto van de connector bij uw bestelling. Het bord-uiteinde is vast, dus het tester-uiteinde is het enige deel dat moet worden afgestemd, en wij stemmen dit af voordat de kabel wordt verzonden.

De vier klemmen hebben om reden twee verschillende maten. Spanningsmeting loopt via het kleine paar en stroom via het grote paar, wat de reden is dat de klemset werkt met testers van andere fabrikanten en niet alleen met die van ons.

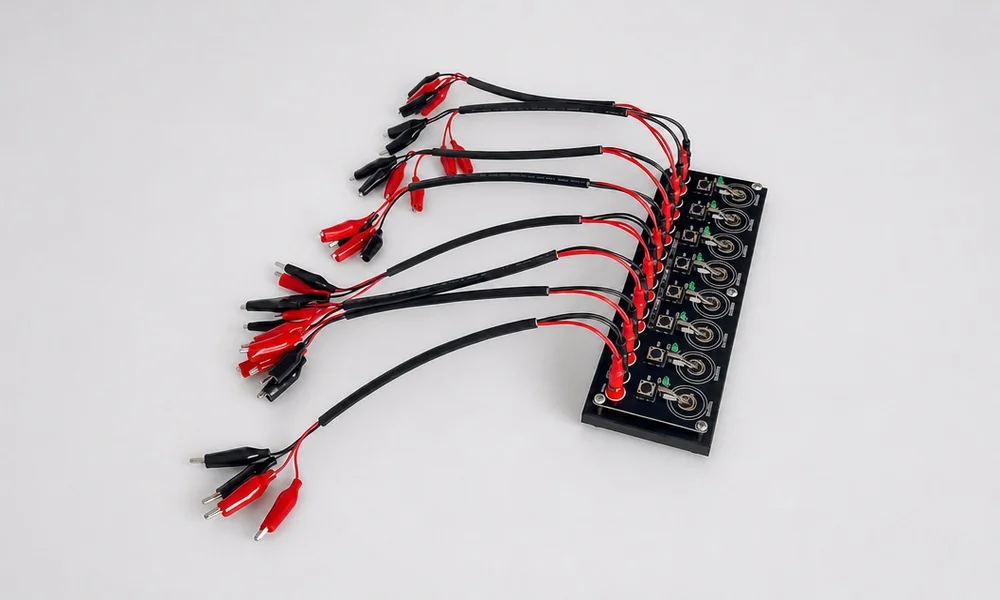

Een volledig bezet bord met vierdrads krokodillenklemkabels.

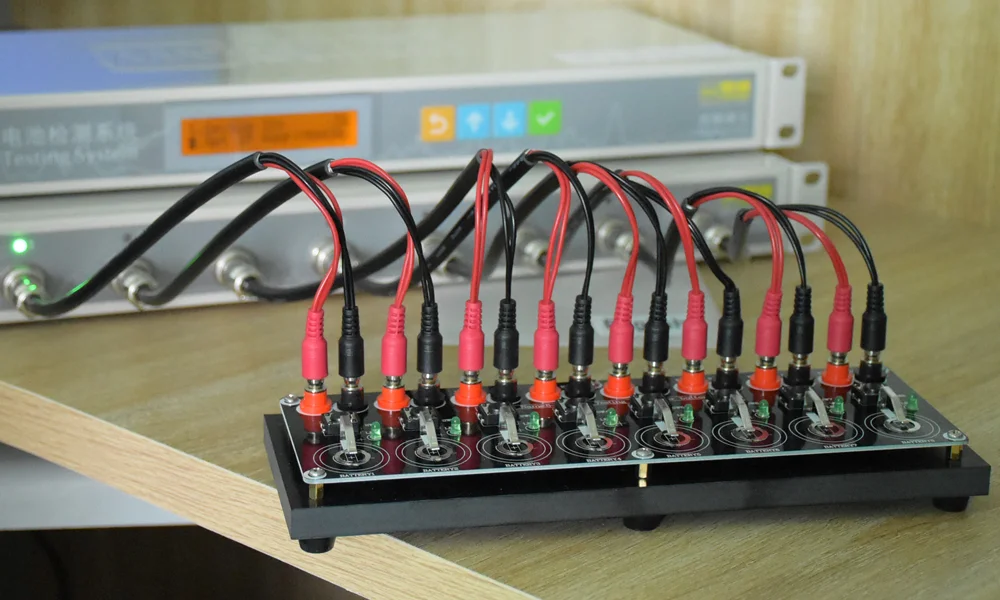

Bord en tester gekoppeld door 4-pins bajonetkabels, de opstelling waarvoor de bajonetoptie wordt gekocht.

Polariteitscontrole voordat de test begint

Het bord is voorzien van een ingebouwde polariteitscontrole. Plaats de cel, druk op de controleknop en het indicatielampje gaat branden wanneer de cel er goed om in zit. Een omgekeerde cel wordt op de werkbank opgemerkt, voordat het kanaal in een test wordt bedraad, in plaats van nadat de test is voltooid en de gegevens moeten worden weggegooid.

Waar het bord zich bevindt in een testopstelling

Het bord is passief. Het houdt de cel vast en draagt de verbinding, dus hoe het zich gedraagt hangt af van de tester erachter. Als u tegelijkertijd een tester kiest, omvat het assortiment de TOB-5V10mA knoopceltester en de TOB-CT-4008Q-5V100mA-HWX viersgats 5V100mA knoopceltester. Noem degene die u koopt en de kabel wordt geleverd met een bijpassend tester-uiteinde.

Wanneer de testers op één plek blijven staan, houdt het TOB-MPJ-19-MA-5 verrijdbare rek voor knoopceltesters een reeks daarvan van de werkbank. Voor tests die een gecontroleerde temperatuur vereisen, is de TOB-HW-200-160CH constante temperatuurkamer voor batterijtests de kamer in hetzelfde assortiment.

Veelgestelde vragen

Worden de kabels bij het bord geleverd?

Nee. Het standaardpakket bestaat alleen uit de testprint. Testkabels en krokodillenklemmen zijn afzonderlijke onderdelen, omdat het tester-uiteinde verschilt tussen een TOB-tester en een cycler van een derde partij. Geef uw testermodel door bij de bestelling en de kabel wordt hierop afgestemd geleverd.

Kan ik kabels gebruiken die ik al heb?

Als deze eindigen in een banaan stekker van 4 mm, kan de bordkant ze opnemen: de acht aansluitingen op het bord zijn ongeveer 4 mm breed en accepteren draad tot 4,2 mm. Het andere uiteinde hoeft alleen bij uw tester te passen, dus bestaande kabels werken vaak.

Welke knoopcelbatterijen passen?

Elke knoopcel tot 25 mm in diameter. CR2016, CR2032, CR2325 en CR2450 passen allemaal op dezelfde posities, dus een batch waarin formaten worden gemengd heeft geen tweede printplaat nodig.

Storen de acht kanalen elkaar?

Nee. De acht kanalen werken onafhankelijk van elkaar, dus het laden, verwijderen of wisselen van een cel in de ene positie onderbreekt een test die al in een andere loopt niet.

Werkt het met een tester van een andere fabrikant?

Daar is de krokodillenkabel voor. De vier klemmen, twee kleine voor spanning en twee grote voor stroom, klemmen op de schroefaansluitingen of kale polen van testers van andere leveranciers, en het bordeinde is dezelfde banaanstekker als op de bajonetcabel.

Hoe bevestig ik dat een cel er op de juiste manier in zit?

Druk op de controletop. De ingebouwde polariteitsindicator gaat branden wanneer de cel correct is geplaatst, voordat het kanaal op een test wordt aangesloten.

Het bord bestellen met een kabel

Stuur ons drie dingen en de bestelling kan in één antwoord worden geoffreerd: het aantal borden, de tester waarop de borden worden aangesloten en of u de 4-pins bajonettabel of de krokodillenkabel wilt. Als de tester geen TOB-eenheid is, is een foto van de klemmen voldoende om te bevestigen welke van de twee kabels past.

Schrijf naar tob.amy@tobmachine.com of bel +86 181 2071 5609.
