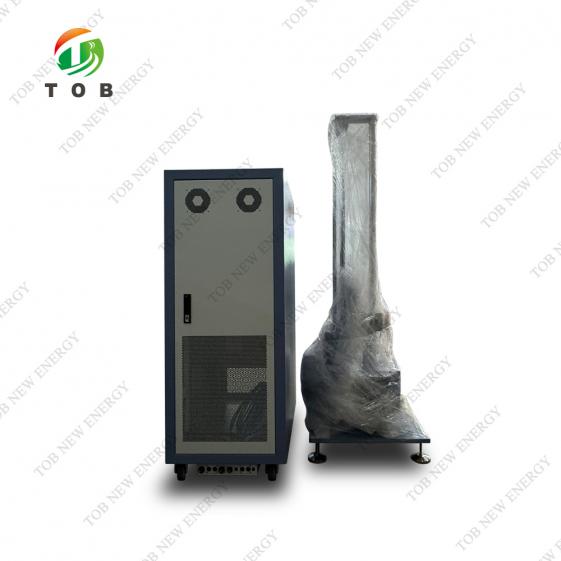

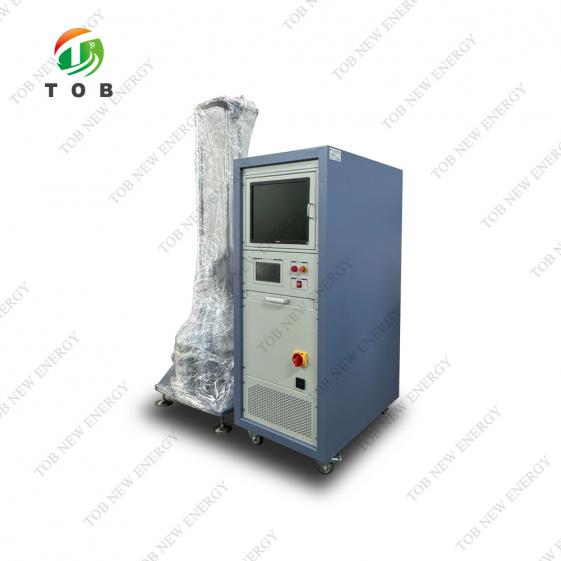

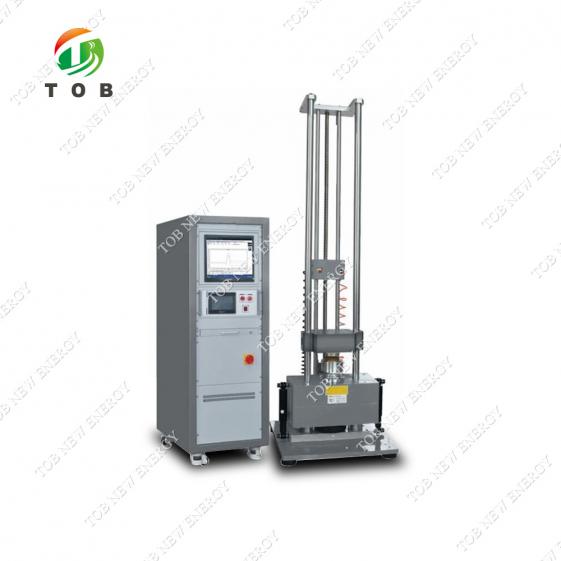

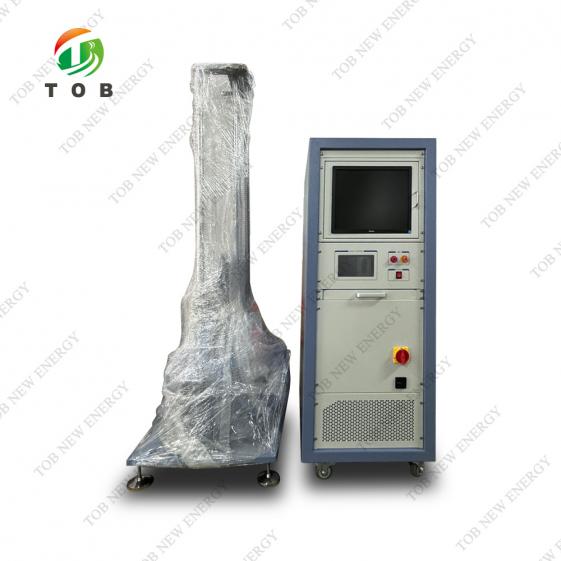

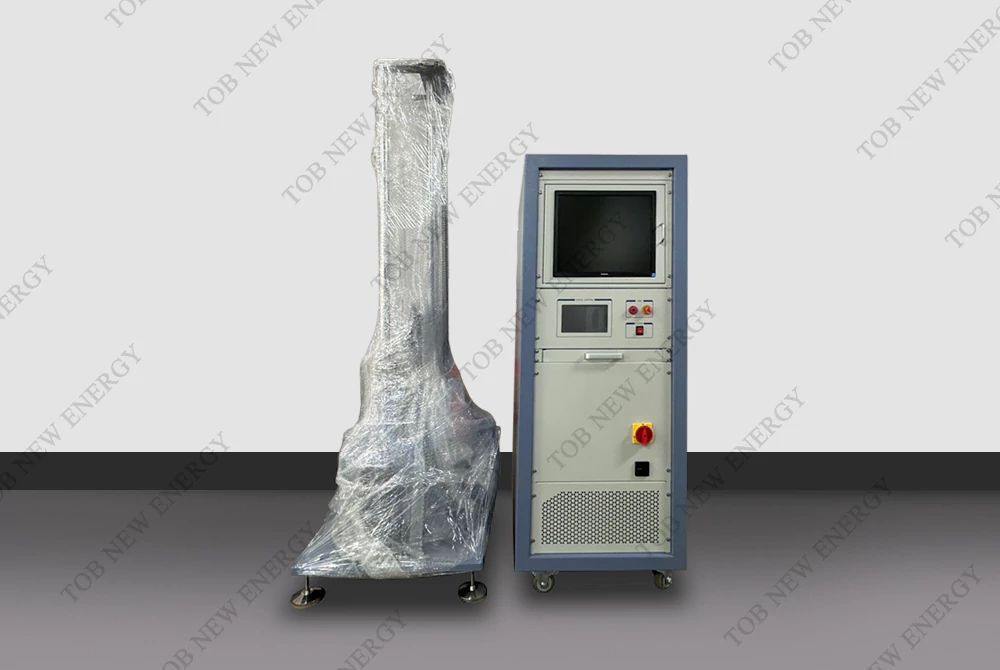

Batterij mechanische schoktester

Belangrijkste parameters van de schoktester

Bedieningsplatform

250 × 200 mm

Maximale belasting

10 kg

Piekversnelling

20 tot 1500G

Pulsduur

0,2~18 ms

Schokbereik (N):

500～155000

Afmetingen van de apparatuur

660 × 700 × 2400 mm (zie definitieve ontwerptekening)

Gewicht van de uitrusting

820 kg

Benodigd vermogen

AC 220V 50Hz, enkele fase, 5KVA

Systeem voor het meten en analyseren van schokken

Ingangskanalen

2 kanalen

Bemonsteringsfrequentie

192 kHz

Pulsduur

50-1 ms

Communicatie-interface

USB2.0

Ondersteunende standaard

ISO, UN38.3, MIL-STD-810, IEC62133, door de gebruiker gedefinieerd

Besturingssysteem

Microsoft Windows 7/8/10

Operationele omgeving

Temperatuur (°C)

0～40℃

Luchtvochtigheid (25℃)

0~90RH％

Betrouwbaarheid

Gemiddelde tijd tussen storingen ≥ 5000 uur;

Continu gebruik van een half-sinusgolfvormgenerator ≥ 10.000 keer,

Teststandaard

JG541-2005

Bedieningsplatform

Werkplatform van geïmporteerd, zeer sterk aluminiumlegering.

Hefhoogteregeling

De hefhoogte wordt gemeten met een foto-elektrische encodermodule die op de basis is geïnstalleerd. De foto-elektrische encodermodule heeft een hoge nauwkeurigheid, een sterk anti-interferentievermogen en een hoge betrouwbaarheid, waardoor de herhaalbaarheid van schokken wordt gegarandeerd.

Remsysteem

Er wordt gebruikgemaakt van luchtremmen en sterke wrijvingsremmen om secundaire schokremmen te voorkomen. Zo wordt snel en betrouwbaar remmen gegarandeerd om secundaire stuiteren te voorkomen.

Buffersysteem

Het buffersysteem bestaat uit een voetstuk, een demper en een gaszak. Het buffersysteem kan de schokkracht die van het werkplatform naar de grond wordt overgebracht, verminderen.

Golfvormgenerator

Plaatvormige halve sinusgolf: voor het bereiken van verschillende schokpulsbreedtes (1 tot 30 ms) Trapeziumgolf: speciale cilinder

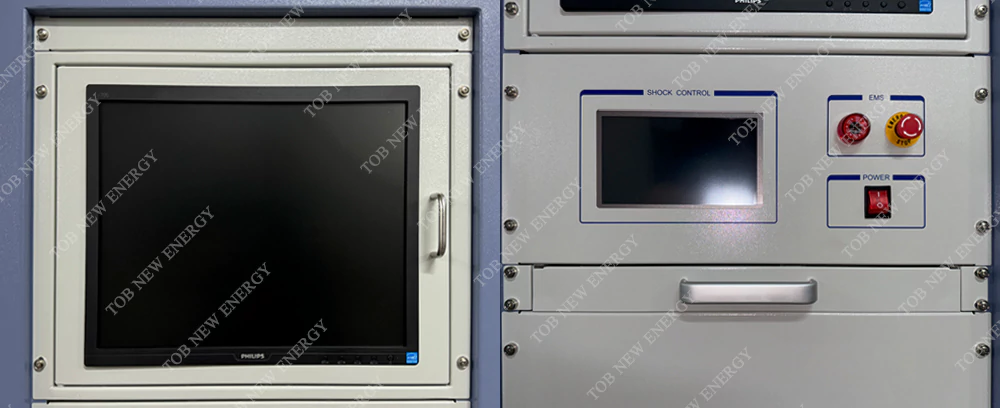

Veiligheidsvoorziening

Noodstopschakelaar: schakelt in noodgevallen het circuit uit door de gelaste contacten van het bedieningsmechanisme geforceerd los te koppelen.

Schokmeetsysteem

1. Introductie: Het systeem voldoet aan de normen MIL-STD-810, GJB-150-18-86 en IEC68-2-27 en kan schokgolven nauwkeurig en snel registreren. De maximale bemonsteringsfrequentie is 1 MHz, dus u hoeft zich geen zorgen te maken over het overslaan van kleine schokken.

Analysefuncties

Tijdelijke opname van schokgolfvorm

Met transiëntvastlegging kunt u één of meerdere pulsen verkrijgen.

Spectrumanalyse van schokreactie

Met behulp van de spectrumanalyse van de schokrespons kan de potentiële schade als gevolg van schokken worden beoordeeld. Dit vormt een basis voor het ontwerpen van de schokbestendigheid van producten.

Andere analyses

Essentiële analyses bij schoktesten omvatten de analyse van krachtvervorming, demonstratie van de schokreactie en analyse van roterende schok.
