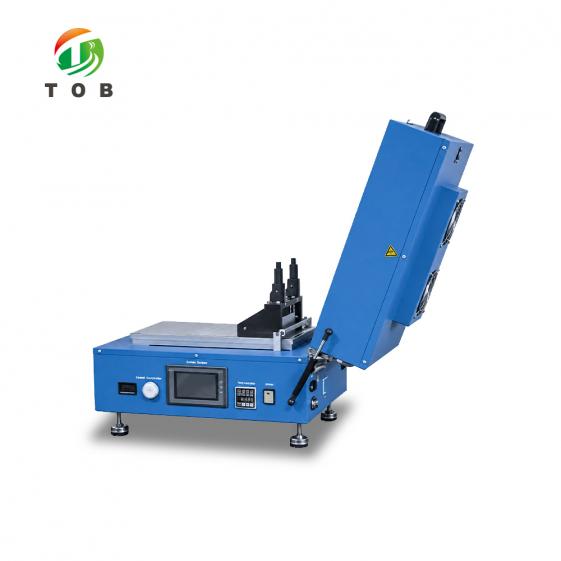

Automatische filmcoating- en droogmachine

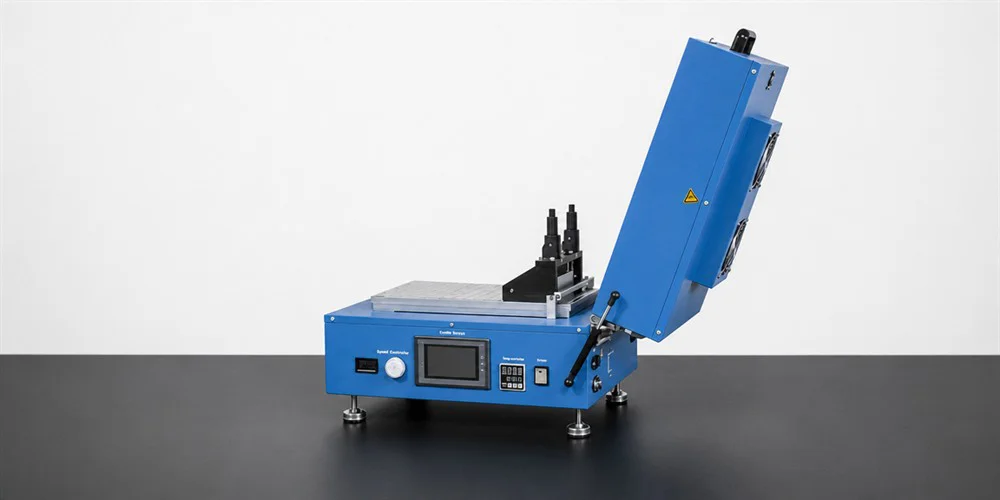

Automatische coating- en droogmachine voor onderzoek naar films bij hoge temperaturen - TOB-VCH-300X200

Productoverzicht en ideale toepassingen

De TOB-VCH-300X200 is een automatische coating- en droogmachine. Dit product wordt veel gebruikt voor diverse toepassingen in onderzoek naar filmcoating bij hoge temperaturen, waaronder keramische dunne films, kristallijne dunne films, dunne films voor batterijmaterialen en speciale nanodunne films. Het is uitermate geschikt om gelijke tred te houden met toekomstige ontwikkelingen in wetenschap en technologie die filmvorming onder hoge temperaturen vereisen.

Het coaten gebeurt met een vlakke plaatcoating in combinatie met een motorisch aangedreven schraper, waardoor de coatingsnelheid stabiel en instelbaar is. De coatingafstand van circa 300 mm en de coatingsnelheid van 0-120 mm/s kunnen traploos worden ingesteld en aangepast via het touchscreen. De schraperdikte is instelbaar van 0 tot 6 mm en de coatingnauwkeurigheid bedraagt ​​±3 μm. Een optionele meetklok met digitale weergave biedt een nauwkeurigheid van 1 μm voor een fijnere diktemeting.

Het substraat wordt vastgehouden op een vacuümplaat van aluminium met afmetingen L 415 mm x B 250 mm x H 23 mm. De vacuüm-aluminium spankop maakt het snel plaatsen en verwijderen van koperfolie, aluminiumfolie, enz. mogelijk. Het vacuüm wordt geleverd door de ingebouwde olievrije vacuümpomp (1 exemplaar meegeleverd) of door aansluiting op een externe vacuümbron, zonder vervorming van het substraat tijdens de adsorptie. De machine wordt standaard geleverd met een folie-applicator met een coatingbreedte van 100 mm, met optionele applicators van 150 mm of 200 mm (maximale coatingbreedte 200 mm) en optionele draadgewonden stangen en andere doseerapparaten voor handmatig coaten.

Na het coaten wordt de film gedroogd door het verwarmings- en droogsysteem, dat temperaturen van kamertemperatuur tot 130 °C kan regelen met een digitale temperatuurregelaar met een nauwkeurigheid van ±2 °C. De gelijkmatige verwarming over een groot oppervlak zorgt voor een zeer nauwkeurige temperatuuruniformiteit in de kamer. De machine kan in een handschoenkast worden gebruikt en dankzij de compacte afmetingen (ca. L 560 mm x B 470 mm x H 370 mm, 38 kg) bespaart hij ruimte. Alle parameters kunnen eenvoudig worden ingesteld via PLC-besturing met een touchscreen-interface.

Ideaal voor:

• Onderzoekstoepassingen voor filmcoatings bij hoge temperaturen - keramische dunne films, kristallijne dunne films, dunne films voor batterijmaterialen en speciale nanodunne films.
• Onderzoek dat filmvorming onder hoge temperaturen vereist, en dat gelijke tred houdt met toekomstige ontwikkelingen in wetenschap en technologie.
• Laboratoriumwerkzaamheden waarbij het coaten en drogen worden uitgevoerd op één compacte machine die in een handschoenkast kan worden gebruikt en ruimte bespaart.
• Substraten zoals koperfolie en aluminiumfolie moeten vlak op een vacuüm aluminium houder worden gehouden, zonder dat het substraat tijdens de adsorptie vervormt.
• Processen die een vlakke plaatcoating vereisen met een motorisch aangedreven schrapercoating met een stabiele en instelbare coatingsnelheid, waarbij alle parameters worden ingesteld via de PLC-touchscreeninterface.

Wilt u bevestigen of de coatingafstand van circa 300 mm, de opties voor de coatingbreedte en het droogbereik aansluiten bij uw filmonderzoek? Neem dan contact op met onze laboratoriumapparatuurtechnici en deel uw substraat- en materiaalgegevens.

De rol van coating en drogen in onderzoek naar films bij hoge temperaturen

Bij onderzoek naar films die bij hoge temperaturen worden gevormd, vormen het coaten en drogen één geheel: het filmvormende materiaal wordt bereid als een suspensie of dispersie, met een gecontroleerde dikte op een substraat aangebracht en vervolgens bij een gecontroleerde temperatuur gedroogd om de film te vormen. Keramische dunne films, kristallijne dunne films, dunne films voor batterijmaterialen en speciale nanodunne films zijn allemaal afhankelijk van dit proces. De apparatuur is uitstekend geschikt om gelijke tred te houden met toekomstige ontwikkelingen in wetenschap en technologie die filmvorming bij hoge temperaturen vereisen.

De TOB-VCH-300X200 voert deze sequentie uit op één machine:

1. Substraatplaatsing: koperfolie, aluminiumfolie, enz. worden op de vacuüm aluminium klem geplaatst en vlak gehouden door vacuüm, geleverd door de ingebouwde olievrije vacuümpomp of een externe vacuümbron - zonder dat het substraat vervormt tijdens de adsorptie.
2. Parameterinstelling: de coatingafstand (ca. 300 mm, traploos) en de coatingsnelheid (0-120 mm/s, traploos) worden ingesteld en aangepast via het touchscreen, en de coatingdikte wordt ingesteld op de standaard filmapplicator binnen het instelbereik van 0-6 mm voor de schraperdikte.
3. Coating: in de vlakke-plaatcoatingmodus wordt de schraper door een motor aangedreven met een ingestelde snelheid, waardoor de coatingsnelheid stabiel en regelbaar is.
4. Drogen: het verwarmings- en droogsysteem droogt de gecoate film van kamertemperatuur tot 130 °C, waarbij de digitale temperatuurregelaar een nauwkeurigheid van ±2 °C handhaaft; gelijkmatige verwarming over een groot oppervlak zorgt voor een zeer nauwkeurige temperatuuruniformiteit in de kamer.
5. Verwijdering en evaluatie: de gecoate en gedroogde film wordt van de vacuümplaat verwijderd voor karakterisering of de volgende processtap.

Voor folies die gevoelig zijn voor lucht of vocht, kan de machine in een handschoenkast worden gebruikt, zodat dezelfde coating- en droogprocedure in een gecontroleerde atmosfeer kan worden uitgevoerd - met eenvoudige bediening en een compact formaat dat ruimte bespaart.

Belangrijkste kenmerken

• Dankzij de gelijkmatige verwarming over een groot oppervlak wordt een uiterst nauwkeurige temperatuuruniformiteit in de kamer gegarandeerd.
• Vlakke plaatcoating met motorisch aangedreven schrapercoating; stabiele en instelbare coatingsnelheid.
• Instelbare coatingsnelheid; de vacuüm aluminium spankop maakt snelle plaatsing en verwijdering van koperfolie, aluminiumfolie, enz. mogelijk; ingebouwde vacuümpomp of aansluiting op een externe vacuümbron, zonder vervorming van het substraat tijdens adsorptie.
• Wordt standaard geleverd met een filmapplicator, die een hoge coatingprecisie en instelbare laagdikte biedt.
• Kan in het dashboardkastje worden gebruikt; eenvoudig te bedienen en compact, waardoor ruimte wordt bespaard.
• PLC-besturing met touchscreen-interface, handig voor het instellen van alle parameters.

Volledige technische specificaties

1. Technische parameters

2. Belangrijkste merken elektrische en standaardonderdelen

Praktische bedieningsaanbevelingen

• Substraat en vacuüm: plaats de koperfolie, aluminiumfolie, enz. op de vacuüm aluminium klem; het vacuüm wordt geleverd door de ingebouwde olievrije vacuümpomp (1 unit) of een externe vacuümbron, en er treedt geen vervorming van het substraat op tijdens de adsorptie. Controleer of het substraat vlak ligt voordat u gaat coaten.
• Parameterinstelling: stel de coatingafstand (ca. 300 mm, traploos) en de coatingsnelheid (0-120 mm/s, traploos) in via het touchscreen; de machine wordt bestuurd door een PLC met een touchscreen-interface, wat het instellen van alle parameters gemakkelijk maakt.
• Laagdikte: stel de schraper in binnen het bereik van 0-6 mm; de coatingnauwkeurigheid is ±3 μm. Indien een fijnere diktemeting nodig is, gebruik dan de optionele 1 μm-indicator met digitaal display.
• Drogen: stel de droogtemperatuur in op kamertemperatuur tot 130 °C op de digitale temperatuurregelaar (nauwkeurigheid ±2 °C); gelijkmatige verwarming over een groot oppervlak zorgt voor een zeer nauwkeurige temperatuuruniformiteit in de kamer.
• Keuze van de laagdikte: de standaard filmapplicator biedt een laagdikte van 100 mm; optioneel zijn applicators van 150 mm of 200 mm verkrijgbaar (maximale laagdikte 200 mm), en optioneel kunnen draadgewonden staven en andere doseerapparaten worden gebruikt voor handmatig aanbrengen.
• Gebruik in een handschoenkast: de machine kan in een handschoenkast worden gebruikt; controleer vóór installatie of de werkruimte in de handschoenkast overeenkomt met de afmetingen van de machine (ca. L 560 mm x B 470 mm x H 370 mm, 38 kg).
• Voeding: de machine werkt op 220 V / 50 Hz met een vermogen van 1,5 kW; controleer de voeding op de installatielocatie vóór de ingebruikname.
• Onderhoud en veiligheid: veeg de apparatuur regelmatig af met een zachte doek bevochtigd met alcohol, smeer bewegende onderdelen, breng antiroestolie aan bij langdurig stilstand en controleer de bevestigingsmiddelen periodiek (zie Onderhoud); steek tijdens gebruik uw handen of andere lichaamsdelen niet in bewegende onderdelen of gevaarlijke werkzones (zie Waarschuwingen).

Onderhoud

1. Veeg de apparatuur regelmatig af met een zachte doek die bevochtigd is met alcohol om deze schoon te houden.
2. Smeer de bewegende onderdelen met olie om een ​​soepele werking te garanderen.
3. Wanneer de apparatuur gedurende langere tijd niet wordt gebruikt, dient u alle bewegende onderdelen schoon te maken en te beschermen met een laag roestwerende olie.
4. Controleer periodiek alle schroeven, moeren, pinnen en andere bevestigingsmiddelen op de machine om losraken te voorkomen en elk risico op incidenten met betrekking tot de kwaliteit van de apparatuur of de persoonlijke veiligheid uit te sluiten.

Waarschuwingen

1. Tijdens het gebruik mogen handen of andere lichaamsdelen niet in bewegende onderdelen of gevaarlijke werkzones worden gestoken, aangezien dit persoonlijk letsel kan veroorzaken. Gelijktijdige bediening door twee of meer personen is niet toegestaan ​​om ongelukken te voorkomen.
2. Apparatuur mag niet zomaar door een technicus of door iemand die daar niet specifiek toe bevoegd is, worden gedemonteerd.

Veelgestelde vragen over techniek

Vraag 1: Waarvoor wordt de TOB-VCH-300X200 gebruikt?

De TOB-VCH-300X200 is een automatische coating- en droogmachine. Dit product wordt veel gebruikt voor diverse toepassingen in onderzoek naar filmcoating bij hoge temperaturen, waaronder keramische dunne films, kristallijne dunne films, dunne films voor batterijmaterialen en speciale nanodunne films. Het is uitermate geschikt om gelijke tred te houden met toekomstige ontwikkelingen in wetenschap en technologie die filmvorming onder hoge temperaturen vereisen.

Vraag 2: Hoe worden de coatingafstand en de coatingsnelheid ingesteld en aangepast?

De coatingafstand bedraagt ​​circa 300 mm en is traploos instelbaar via het touchscreen. De coatingaandrijving is motorisch en de coatingsnelheid is traploos instelbaar via het touchscreen binnen een bereik van 0-120 mm/s (bijvoorbeeld voor lithiumijzerfosfaatsuspensie).

Vraag 3: Welke opties voor de coatingbreedte zijn beschikbaar?

De machine maakt gebruik van vlakplaatcoating en wordt standaard geleverd met een filmapplicator met een coatingbreedte van 100 mm. Optioneel zijn applicators van 150 mm of 200 mm verkrijgbaar, met een maximale coatingbreedte van 200 mm; optioneel zijn een draadgewonden stang en andere doseerapparaten beschikbaar voor handmatig coaten.

Vraag 4: Hoe wordt het substraat vastgehouden tijdens het coaten?

Het substraat wordt vastgehouden op een vacuümplaat van aluminium met afmetingen L 415 mm x B 250 mm x H 23 mm. De vacuümhouder van aluminium maakt het snel plaatsen en verwijderen van koperfolie, aluminiumfolie, enz. mogelijk. Het vacuüm wordt opgewekt door de ingebouwde olievrije vacuümpomp (1 exemplaar meegeleverd) of door aansluiting op een externe vacuümbron, zonder dat het substraat tijdens de adsorptie vervormt.

Vraag 5: Hoe wordt de laagdikte gecontroleerd en hoe nauwkeurig is dat?

De dikte van de schraper is instelbaar van 0 tot 6 mm, met een nauwkeurigheid van ±3 μm. Een optionele wijzerplaat met digitale weergave en een nauwkeurigheid van 1 μm is beschikbaar voor een fijnere diktemeting.

Vraag 6: Wat is het verwarmings- en droogsysteem van de machine?

Het verwarmings- en droogsysteem bestrijkt temperaturen van kamertemperatuur tot 130 °C, geregeld door een digitale temperatuurregelaar met een nauwkeurigheid van ±2 °C. De gelijkmatige verwarming over een groot oppervlak zorgt voor een zeer nauwkeurige temperatuuruniformiteit in de kamer.

Vraag 7: Kan de machine in een handschoenkastje worden gebruikt?

Ja. Het apparaat kan in een dashboardkastje worden gebruikt; het is eenvoudig te bedienen en heeft een compact formaat, waardoor het ruimte bespaart.

Vraag 8: Hoe wordt de machine bestuurd?

De machine maakt gebruik van PLC-besturing met een touchscreen-interface, wat het instellen van alle parameters gemakkelijk maakt. De coatingafstand en de coatingsnelheid kunnen traploos worden ingesteld en aangepast via het touchscreen.

Vraag 9: Wat zijn de specificaties van de voeding en de fysieke kenmerken?

De voeding is 220 V / 50 Hz, het vermogen is 1,5 kW, het gewicht is 38 kg en de totale afmetingen zijn circa L 560 mm x B 470 mm x H 370 mm. De machine is voorzien van 1 ingebouwde olievrije vacuümpomp.

Vraag 10: Welk onderhoud heeft de machine nodig en welke voorzorgsmaatregelen zijn van toepassing?

Onderhoud: Veeg de apparatuur regelmatig af met een zachte doek bevochtigd met alcohol; smeer bewegende onderdelen met olie; wanneer de apparatuur gedurende langere tijd niet wordt gebruikt, veeg de bewegende onderdelen schoon en breng antiroestolie aan; en controleer periodiek alle schroeven, moeren, pinnen en andere bevestigingsmiddelen om losraken te voorkomen. Waarschuwingen: Tijdens gebruik mogen handen of andere lichaamsdelen niet in bewegende onderdelen of gevaarlijke werkzones worden gestoken, en gelijktijdige bediening door twee of meer personen is niet toegestaan; de apparatuur mag niet naar believen worden gedemonteerd door een technicus of een persoon die daar niet specifiek toe bevoegd is.

Klaar om coaten en drogen te combineren in één laboratoriummachine? Vraag een offerte aan voor de TOB-VCH-300X200 met vermelding van uw substraattype, coatingmateriaal en gewenste laagdikte. Onze laboratoriumapparatuurtechnici kunnen u adviseren over de breedte van de applicator, de instelling van de schraper en de droogtemperatuur voor uw proces.
