xiamenAutomatische batterij-elektrodewikkelmachine voor 26650 cellen
SPECIFICATIES
Deze wikkelmachine voor automatische accu-elektroden wikkelt lithium-ion accucomponenten (kathode-elektrode, anode-elektrode en separator) tot cellen nadat ze zijn verwerkt met behulp van mechanismen zoals stofverwijdering, spanningscontrole, kwaliteitsinspectie, lengtemeting, loopuitlijning en eliminatie van statische elektriciteit. Na de celvorming omvat het proces het doorboren van de hete naald, het lassen van kathodetabs en kortsluittesten, het afkeuren van defecte cellen en de uitvoer via een transportband.
1. De doorntoevoer/-terugtrekking en richtingverandering worden volledig nokkengestuurd voor stabiliteit, hoge efficiëntie en een laag uitvalpercentage.
2. De elektrode maakt gebruik van drietraps uitlijningscontrole: afwikkeluitlijning, procesuitlijning en voorwikkeluitlijning om de productkwaliteit te garanderen.
3. Uitgerust met kathode-tablassen.
Processtroom:
Bovenste scheider afwikkelen (uitlijning) → Spanningsregeling → Statische eliminatie
Afwikkeling van de onderste scheider (uitlijning) → Spanningsregeling → Statische eliminatie
Kathode-elektrode afwikkelen (uitlijnen) → Stof verwijderen → Spanningscontrole → Lengtemeting → Procesuitlijning → Voeding en snijden
Anode-elektrode afwikkelen (uitlijnen) → Stof verwijderen → Spanningscontrole → Lengtemeting → Procesuitlijning → Voeding en snijden
Wikkelcel met afsluitband → Hete naaldpiercing (optioneel) → Kortsluittest → Ontlading en transport
Vereisten voor materiaalspecificaties
Naam |
Rollen |
Breedte (mm) |
T(um) |
Lengte (mm) voor enkele cel |
Maximale diameter van het materiaal (mm) |
Binnendiameter van de materiaalrol (mm) |
Kathode |
1 |
55-65 |
80-180 |
100-2000 |
Φ450 |
Φ76.2 |
Anode |
1 |
55-65 |
80-180 |
100-2000 |
Φ450 |
Φ76.2 |
Scheidingsteken |
2 |
55-67 |
12-35 |
|
Φ300 |
Φ76.2 |
Afsluittape |
1 |
25-60 |
20-60 |
|
Φ200 |
Φ76.2 |
Wikkelmethode:
Maakt gebruik van een wikkelsysteem met drie doornen en drie stations.
Doorndiameter: Ø3,5–Ø8,0 (of op klantspecificatie)
Wikkeldiameter: Ø20–Ø26 mm (voor cellen uit de 26-serie)
Aantal lipjes: 1 of 2 lipjes (kathode of anode)
Lengte lipuitsteeksel: 8–25 mm
Opwindprecisie:
Uitlijning van de kathode-naar-anode-elektrode: ±0,3 mm
Uitlijning elektrode-scheider: ±0,3 mm
Drie-traps uitlijningscontrole voor elektroden (kathode/anode):
1) Uitlijning afwikkelen
2) Procesafstemming
3) Uitlijning vóór het opwinden
Uitlijning van twee scheidingslagen: ±0,5 mm
Productiecapaciteit:
Voor 26650(18650, 21700) cellen: Productiesnelheid van 15 PPM
Operationele efficiëntie ≥95%
Operationele efficiëntie = [totale productiehoeveelheid / (machinelooptijd – benodigde aftrektijd) × theoretische productiesnelheid] × 100%*
Noodzakelijke aftrektijd: Uitvaltijd veroorzaakt door niet-apparatuurgerelateerde factoren (bijv. materiaalwissels, lasverbindingen, productievoorbereidingen).
Opbrengstpercentage ≥ 98%
Opbrengstpercentage = [Totale goederenproducten / (Totale productiehoeveelheid – Noodzakelijke aftrekhoeveelheid)] × 100%*
(Uitgezonderd gebreken die door materiële factoren zijn veroorzaakt)
Noodzakelijke aftrekhoeveelheid: Defecte producten veroorzaakt door niet-apparatuurfactoren (bijv. slechte splitsing, afwijking van de elektrodelengte, ontbrekende lipjes).
Technische specificaties van de apparatuur
Voeding: éénfase AC220V±10%, 50Hz
Pneumatische toevoer: 0,5-0,7 MPa (benodigde stroomsnelheid: 60 l/min)
Temperatuur-, vochtigheids- en omgevingsvereisten
1) Omgevingsvereisten: (Volgens JIS B 3502-1997 Programmeerbare controllers - Apparatuurvereisten en tests)
2) Omgevingstemperatuur: 0°C tot 55°C
3) Niet toegestaan in corrosieve, ontvlambare of extreem stoffige omgevingen.
Totale afmetingen: lengte 2850 mm x hoogte 2050 mm x breedte 1800 mm (werkelijke afmetingen afhankelijk van het definitieve ontwerp)
Buitenkleur: Zilvergrijs (Of door de klant gespecificeerde kleur; kleurstaal vereist)
Gewicht: ca. 3000 kg (≤ 750 kg/m²)
Stroomverbruik: 12 kW (draaiend)
Geluidsniveau: ≤75 dB (exclusief stofafzuigventilator)

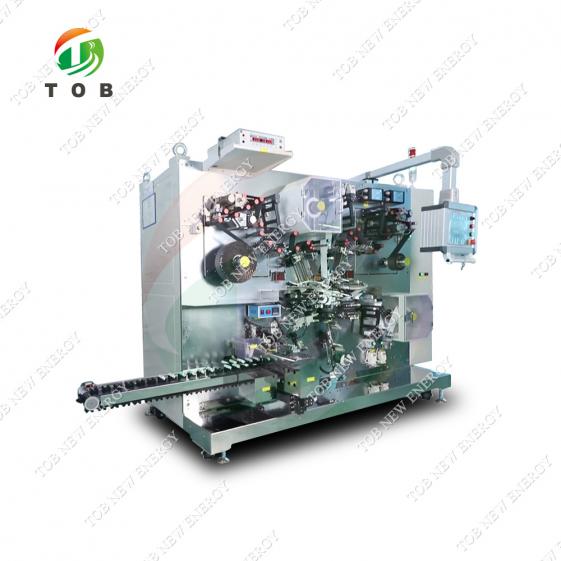

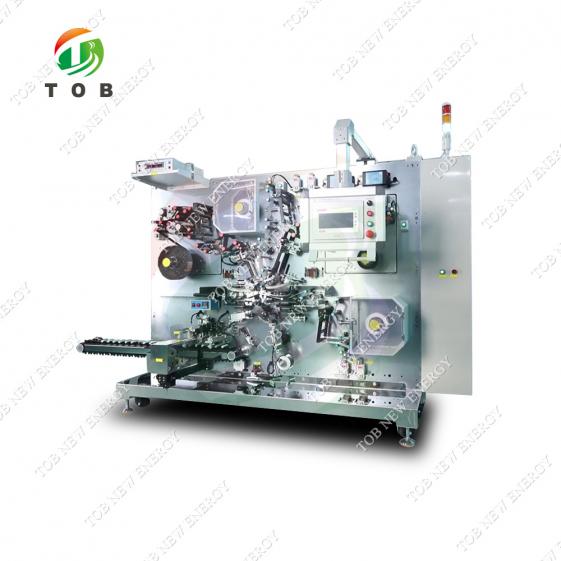

PRODUCTWEERGAVE
